Pce Ağ Test Cihazı PCE-OFT 10
Pce Ağ Test Cihazı PCE-OFT 10
Fiber optik bağlantılar için Ağ Test Cihazı / Ayarlanabilir dalga boyu / Akü ile çalışma / Otomatik kapanma

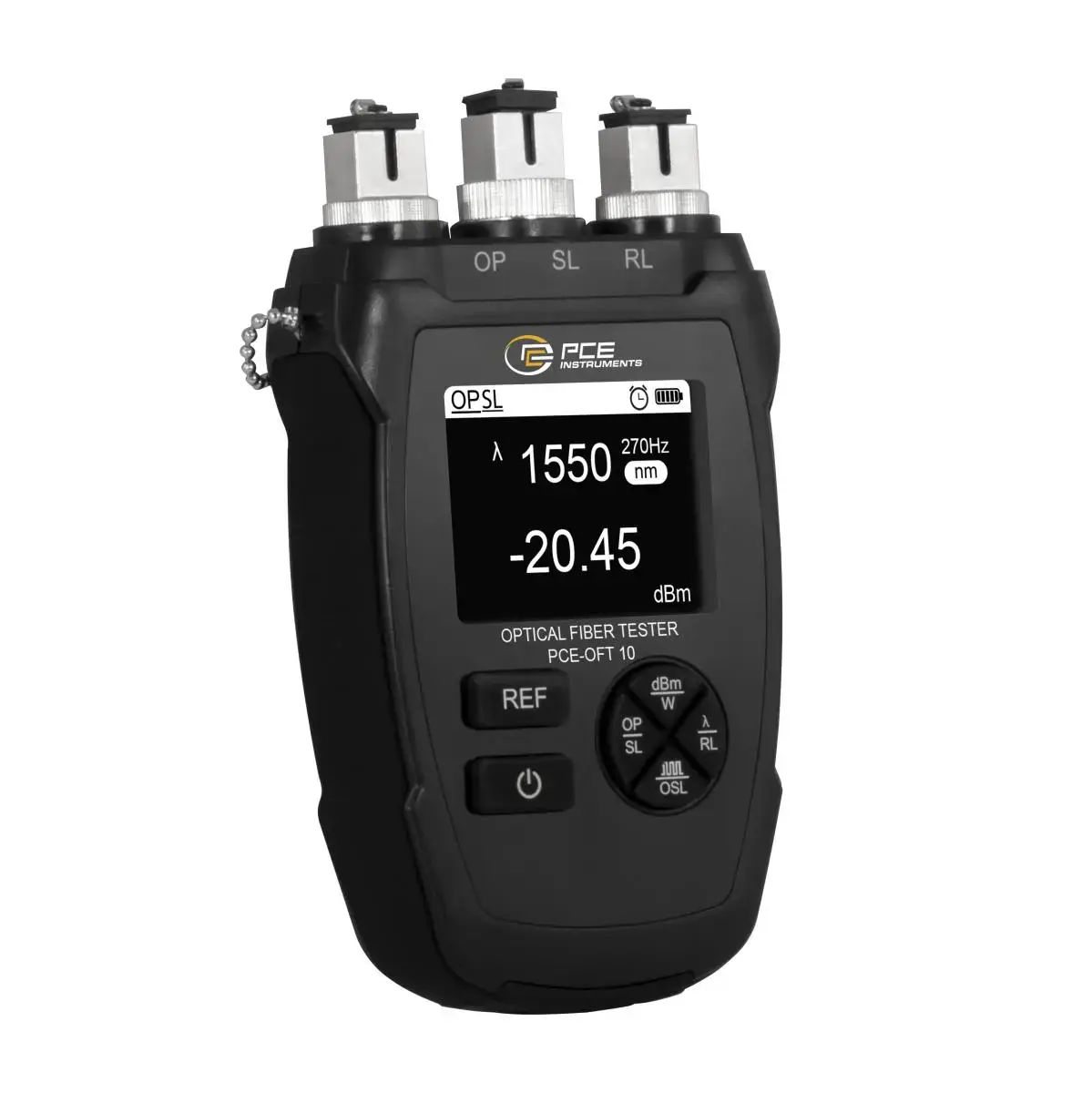

Ağ Test Cihazı, fiber optik bağlantıların test edilmesi için optik güç ölçeri (OPM), optik ışık kaynağını ve kırmızı ışık kaynağını (VFL) kompakt bir ölçüm cihazında birleştirir. Çok yönlü bir Ağ Test Cihazı olarak, optik gücün ölçülmesini, ışık zayıflamasının belirlenmesini ve fiber optik kablolardaki hata yerlerinin ve fiber kırılmalarının hızlı bir şekilde tespit edilmesini sağlar. Ağ Test Cihazı, LWL ağlarında kurulum, bakım ve arıza tespiti için uygundur.

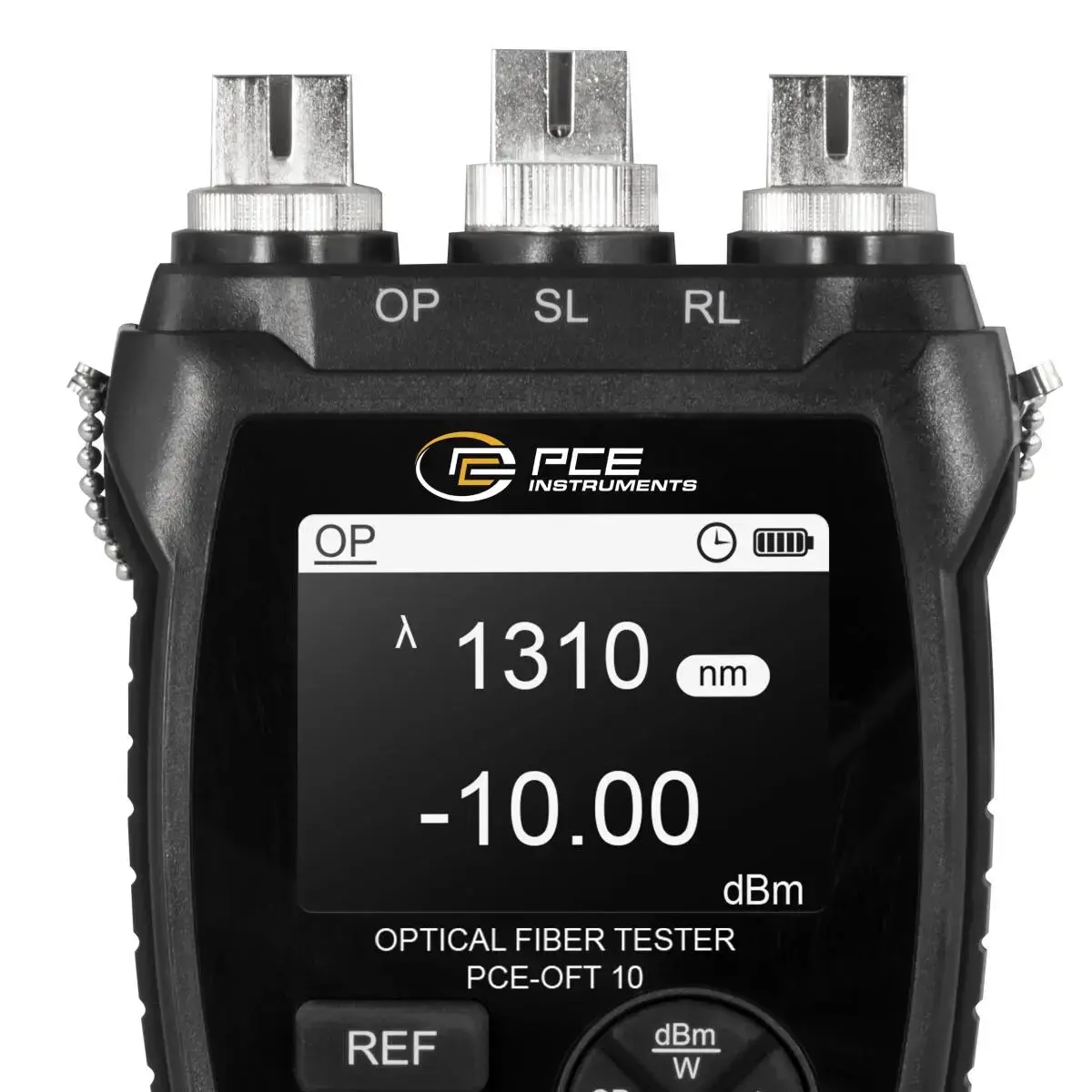

Entegre optik güç ölçer (OPM), 850 ila 1650 nm arasındaki dalga boylarını (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 ve 1650 nm) destekler ve -70 ila +10 dBm arasında bir ölçüm aralığı sunar. REF fonksiyonu sayesinde bir referans değer kaydedilerek bağıl güç ve ekleme kaybı (Insertion Loss) güvenilir bir şekilde belirlenebilir.
Optik ışık kaynağı (Light Source), 1310 ve 1550 nm dalga boylarında çalışır ve Singlemode fiber optik kablolarda zayıflama ölçümleri için idealdir. Entegre OPM ve ışık kaynağı fonksiyonu sayesinde, Ağ Test Cihazı ile ölçümler son derece pratik ve verimli bir şekilde gerçekleştirilebilir. Ayrıca 270, 1000 ve 2000 Hz modülasyon frekansları da kullanılabilir.
Hızlı arıza tespiti için Ağ Test Cihazında 650 nm dalga boyuna sahip entegre bir kırmızı ışık kaynağı (RL/VFL) bulunur. Sürekli ışık veya yanıp sönme modu sayesinde fiber optik kablo boyunca meydana gelen fiber kırılmaları, bükülme noktaları ve hatalı bağlantılar kolayca tespit edilebilir.

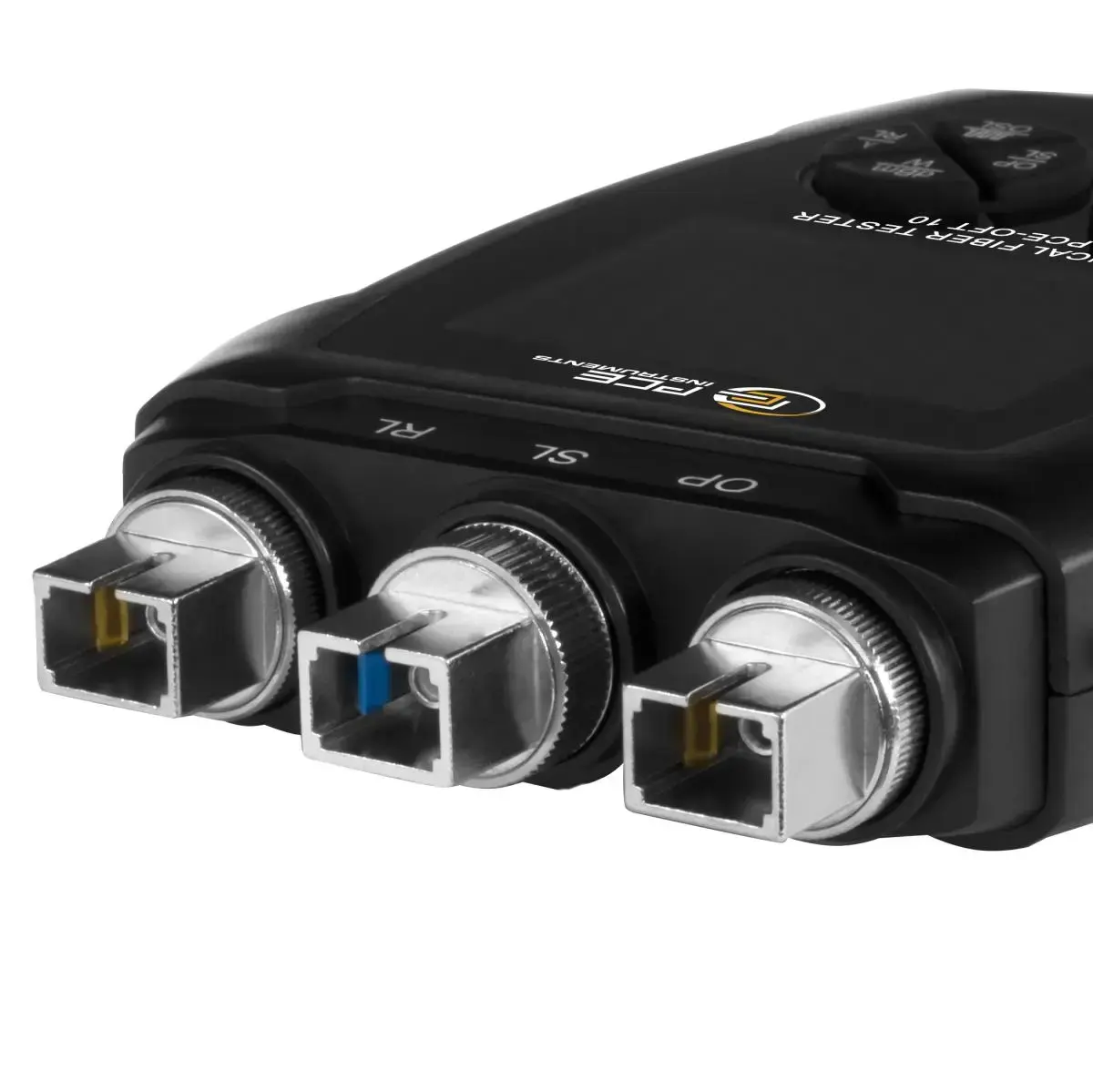

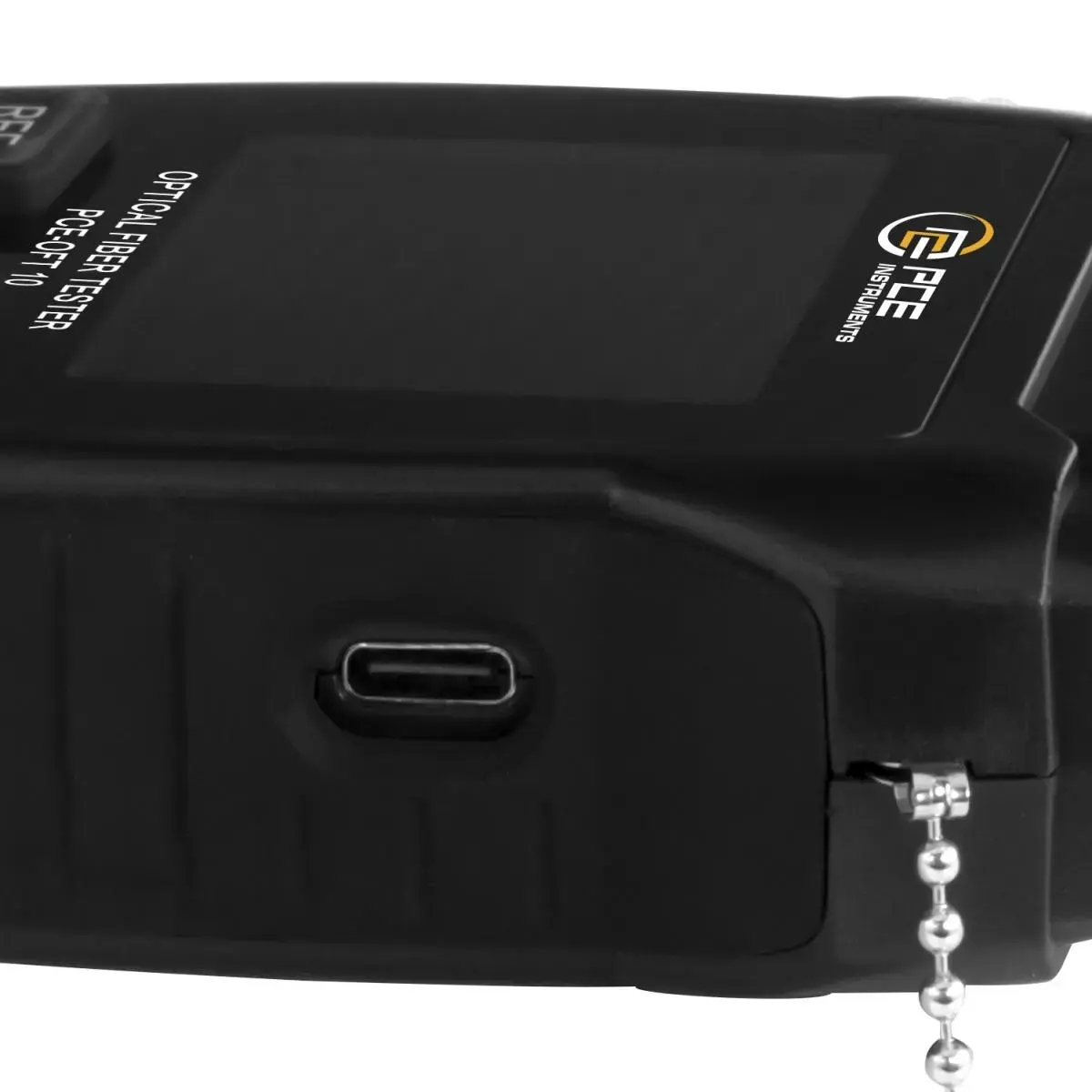

Ağ Test Cihazının OPM, ışık kaynağı ve VFL bağlantıları FC, SC ve ST tipi konnektörlerle uyumludur ve koruyucu kapaklar sayesinde kir ve toza karşı korunur. Entegre batarya, USB Type-C şarj bağlantısı üzerinden kolayca şarj edilebilir. Batarya seviye göstergesi ve cihaz kullanılmadığında 30 dakika sonra devreye alınabilen otomatik kapanma özelliği, enerji verimli bir kullanım sağlar.
Ağ Test Cihazı, FTTH, telekomünikasyon ve veri ağlarında servis ve bakım çalışmaları için idealdir. Ayrıca ağ teknisyenleri, elektrik teknisyenleri ve servis teknisyenleri tarafından kullanım için uygundur.
ÖZELLIKLER
- Optik güç ölçer (OPM): 850 ... 1650 nm
- Kırmızı ışık kaynağı RL (VFL): 650 nm
- Optik ışık kaynağı (Light Source): 1310, 1550 nm
- Şarj arayüzü: USB Tip-C
- Uyumlu konnektörler/fişler: FC-, SC- ve ST

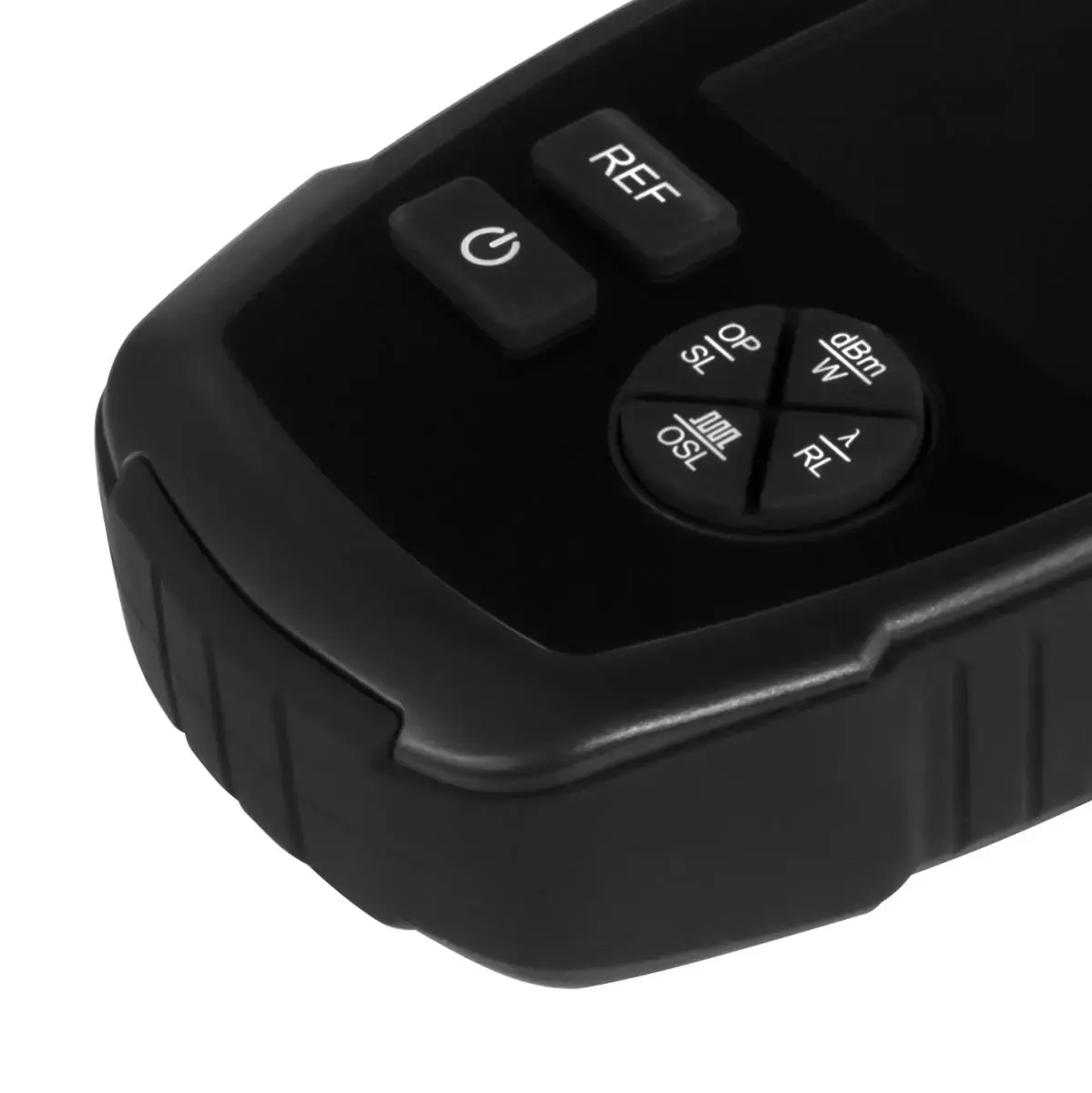

- Göreceli güç ve ekleme kaybı ölçümü için REF fonksiyonu
- Kombine OPM ve ışık kaynağı fonksiyonu
- Düşük pil seviyesi göstergesi
TEKNIK BILGILER
|
Güç |
|
|
Ölçüm aralığı |
-70 ... +10 dBm |
|
Çözünürlük |
0,01 dBm |
|
Genel teknik bilgiler |
|
|
Birimler |
dBm, Hz, nW |
|
Ekran tipi |
LCD-renkli ekran |
|
Ekran boyutu |
2,3 İnç |
|
Veri arayüzü |
USB-C |
|
Otomatik kapanma |
30 dk |
|
Menü dili |
İngilizce (ABD), İngilizce (Büyük Britanya) |
|
Koruma sınıfı (cihaz) |
IP20 |
|
Güç kaynağı |
5 V DC (USB-C) |
|

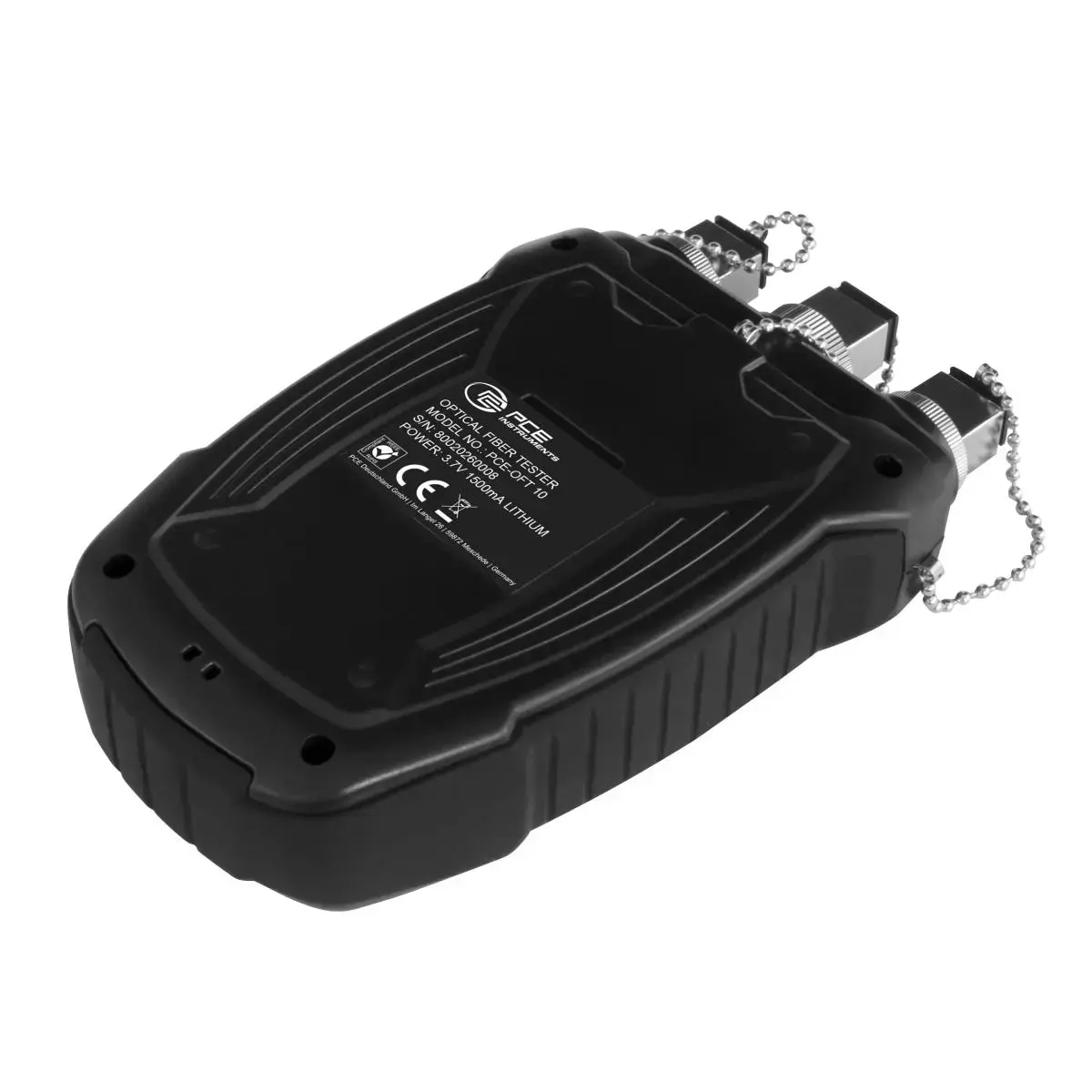

Pil kapasitesi |
1500 mAh |
|
5,55 Wh |
|
|
Çalışma koşulları |
-20 ... 50 °C, %0 ... 90 n.o. |
|
Depolama koşulları |
-20 ... 50 °C, %0 ... 90 n.o. |
|
Boyutlar ( U x G x Y ) |
145 x 90 x 30 mm |
|
Ağırlık |
200 g |

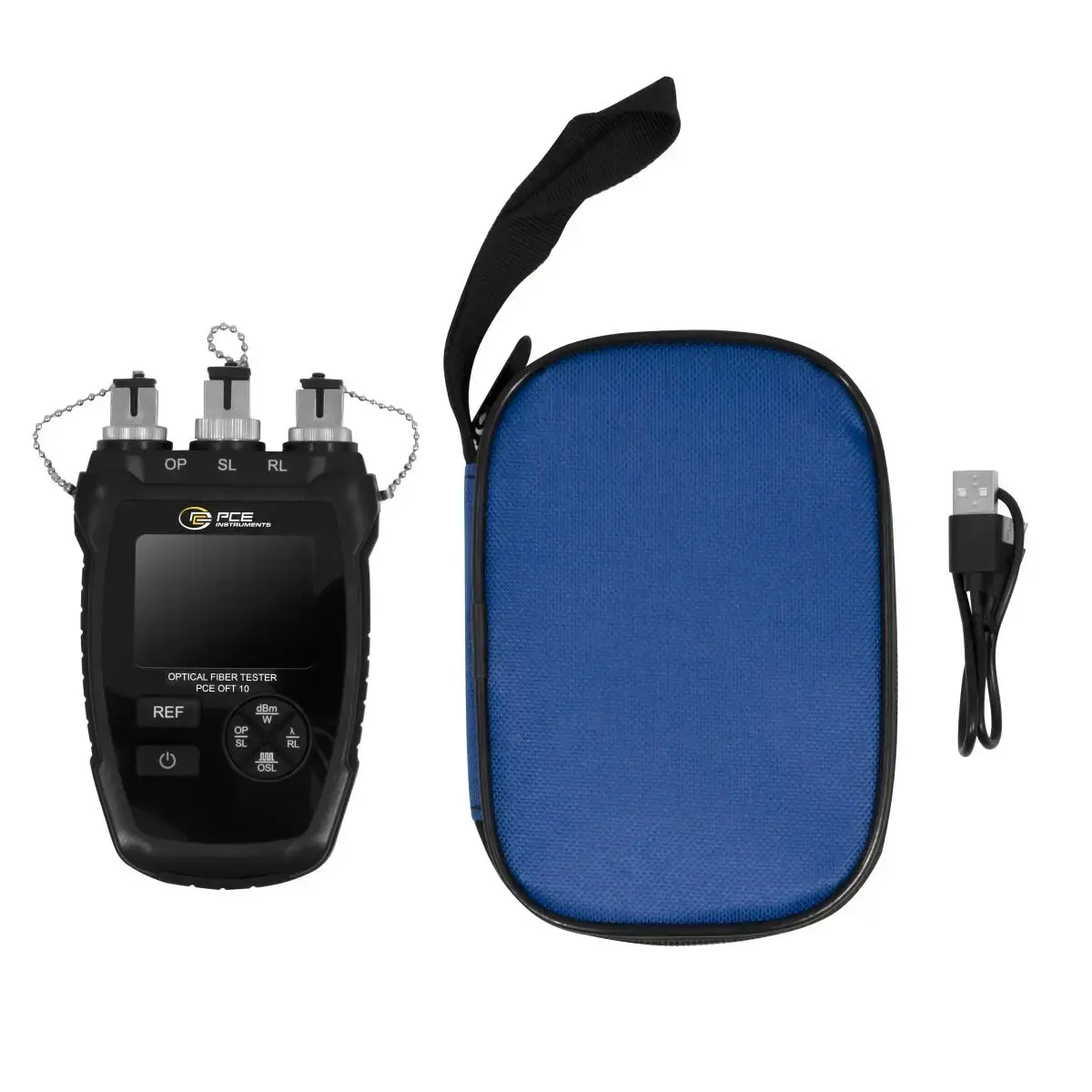

TESLIMAT İÇERIĞI
1 x Ağ Test Cihazı PCE-OFT 10
1 x Cihaz Çantası
1 x USB-C Kablosu
1 x Kullanım Kılavuzu
