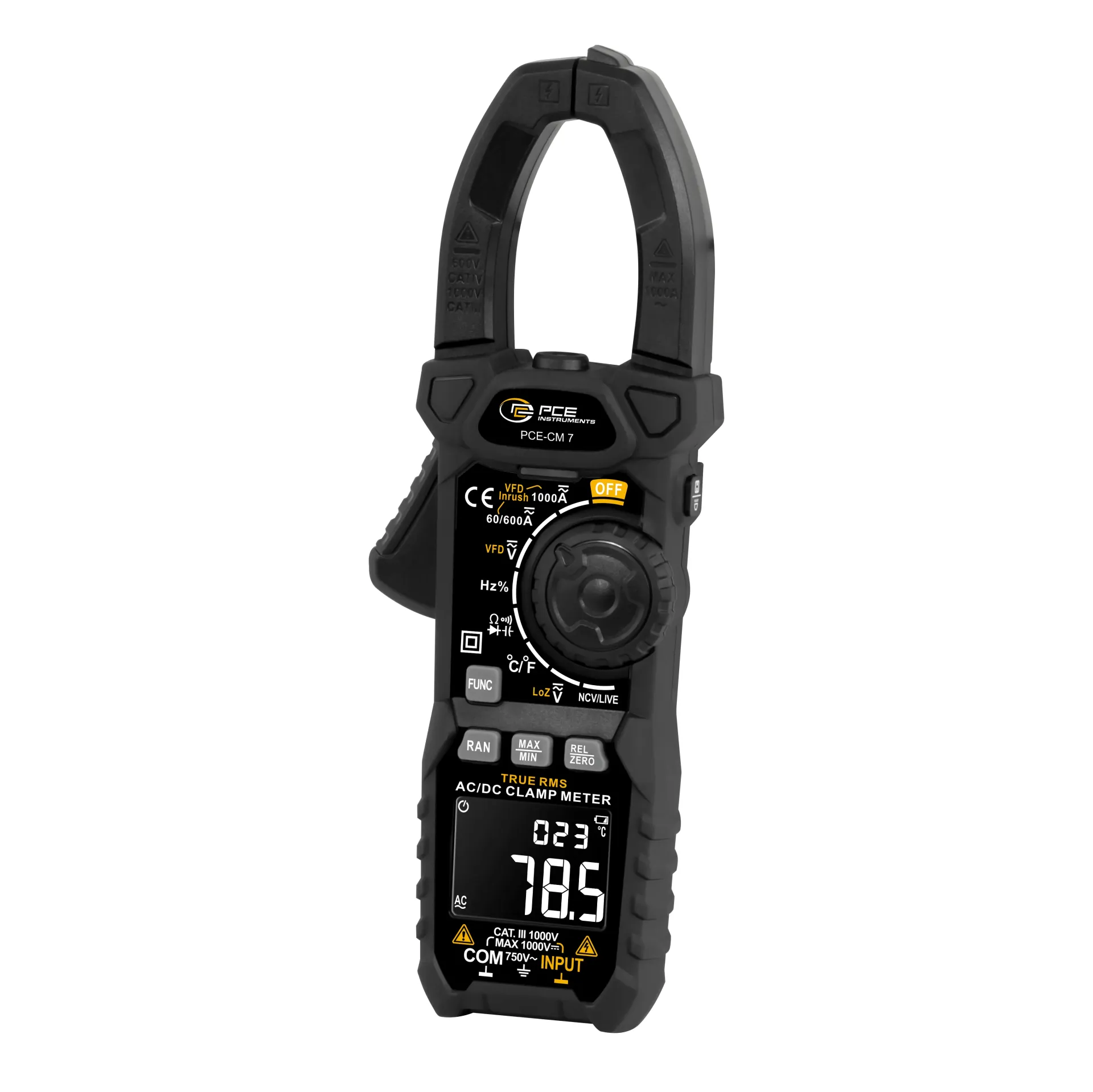

PCE Akım Ölçer PCE-CM 7
İndirilebilir Dosyalar
PCE-CM 7 Pens Ampermetre Nedir?
PCE-CM 7 Pens Ampermetre, elektrik akımını ölçmek için kullanılan bir cihazdır. Bu kompakt ve taşınabilir cihaz, elektrik devrelerindeki akımı doğru bir şekilde ölçmek için tasarlanmıştır. Genellikle endüstriyel tesislerden ev kullanımına kadar geniş bir yelpazede uygulama alanı bulur.
PCE-CM 7 Pens Ampermetre, kullanıcılarına yüksek hassasiyet, güvenilirlik ve kullanım kolaylığı sunar. Cihazın ergonomik tasarımı, kullanıcıların rahatça tutabilmesini ve akım ölçümlerini kolaylıkla yapabilmesini sağlar. Ayrıca, genellikle LCD ekranlı olması sayesinde ölçüm sonuçları net bir şekilde görüntülenebilir.
Bununla birlikte, PCE-CM 7 Pens Ampermetre'nin diğer önemli özellikleri arasında veri tutma özelliği, otomatik kapanma fonksiyonu ve pil düşük uyarısı bulunmaktadır. Bu özellikler sayesinde cihazın kullanımı daha da kolaylaşır ve güvenilirlik artar.
Ürün Bilgisi
Akım Ölçer, AC ve DC voltajın yanı sıra AC ve DC akımın hassas ölçümü için kablo ile doğrudan temas olmadan ölçülebilen çok işlevli bir ölçüm cihazıdır. Akım Ölçer direnç, sıcaklık, diyotlar, süreklilik, frekanslar ve kapasitans ölçümü için uygundur ve özellikle elektrikli ve elektronik bileşenlerin teşhisi için uygundur.
Maksimum ölçüm doğruluğu için Akım Ölçer, sinüzoidal olmayan dalga formları için True RMS'yi ve paraziti azaltmak için Düşük Empedans (LoZ) işlevini destekler. Temassız gerilim testi, kablo ve prizlerdeki gerilimlerin güvenilir bir şekilde tespit edilmesini sağlar.

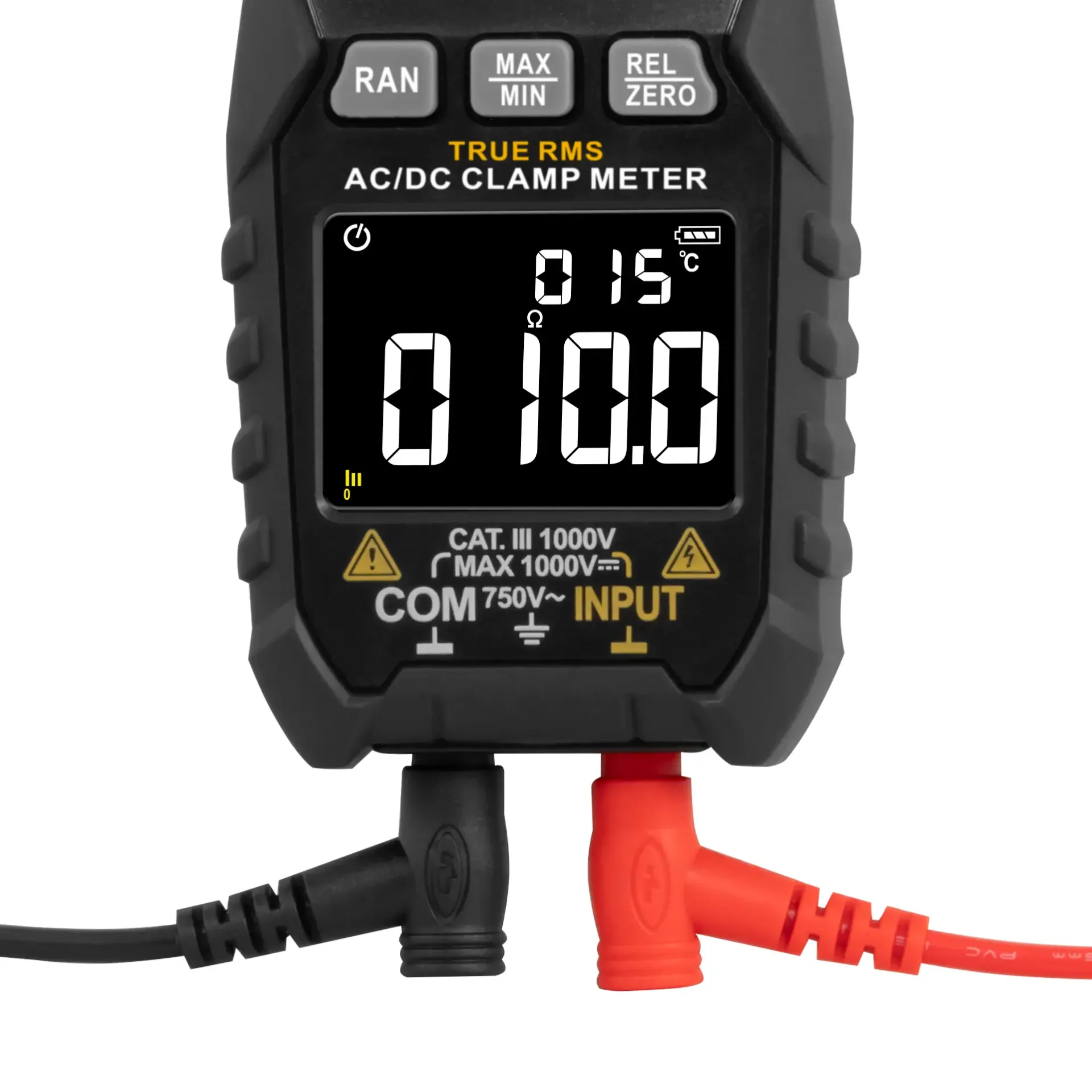

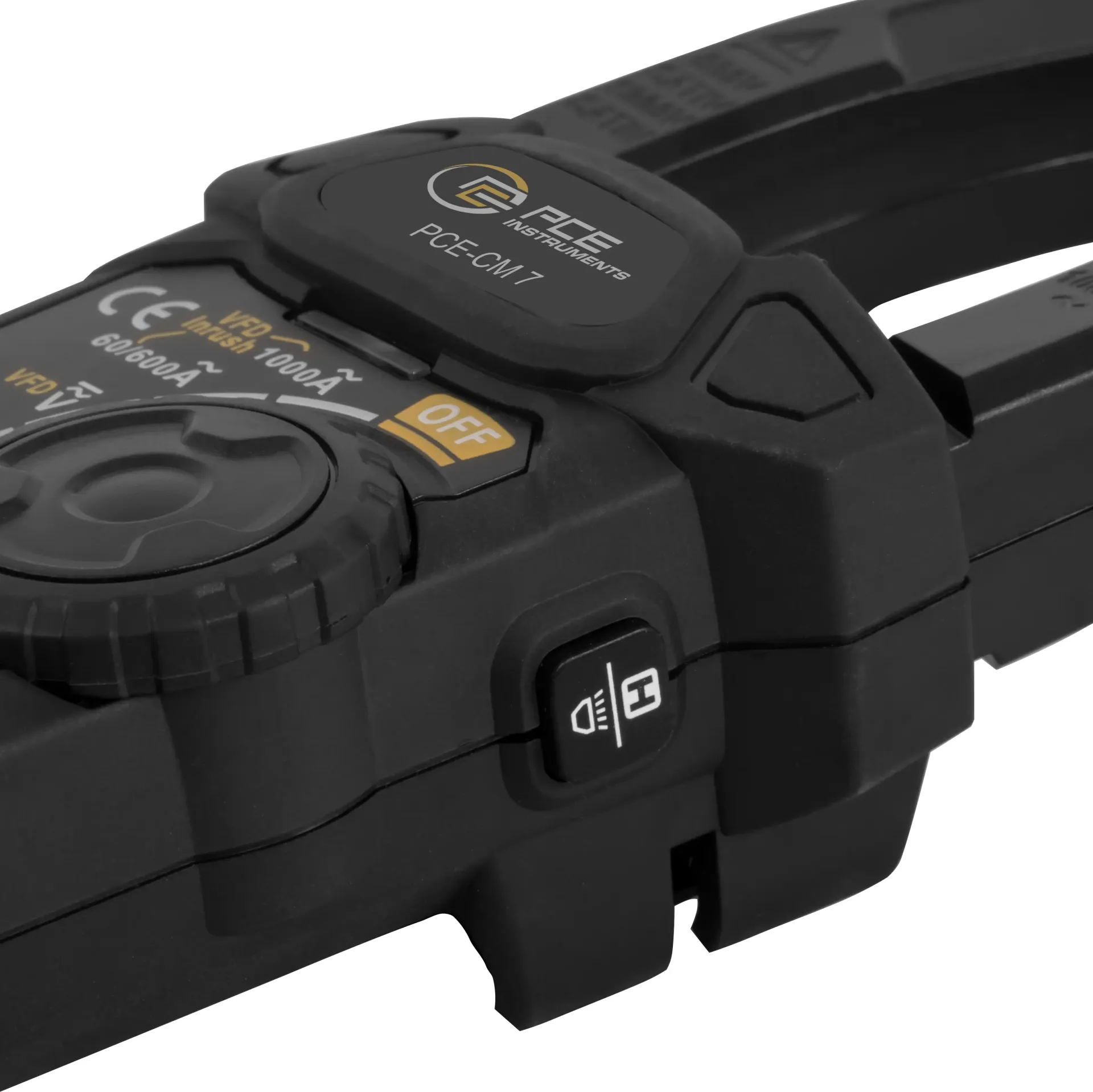

2 inç LCD ekran, zayıf aydınlatma koşullarında bile net okunabilirlik sağlarken, entegre LED fener karanlık ortamlarda çalışmayı kolaylaştırır. Cihaz ayrıca, farklı ölçüm durumlarına esnek bir şekilde uyarlanmasına olanak tanıyan otomatik ve manuel ölçüm aralığı seçimine sahiptir. Cihaz ayrıca, özellikle DC akımı ölçerken düşük akımlarda doğru ölçüm yapılmasını sağlayan ve çıkış değerindeki sapmaların telafi edilmesini sağlayan sıfır tuşu adı verilen pratik bir işlevle donatılmıştır. Diğer fonksiyonlar şunlardır: Aşırı yük koruması, veri tutma, min, max ve pil gücünü korumak için 15 dakika sonra otomatik kapanma. Kapatma, daha uzun ölçümler için de devre dışı bırakılabilir.
Kompakt ve kullanımı kolay olan Akım Ölçer, elektrik tesisatları, bakım çalışmaları ve otomasyon teknolojisinde kullanım için idealdir. Genellikle devreye doğrudan müdahale etmeden güvenli ve verimli ölçümler yapılmasını sağlar.
Özellikler
Teknik Bilgiler
| DC Voltaj | |
| Ölçüm aralığı | 0,1 ... 600 mV |
| Çözünürlük | 0,1 mV |
| Hassasiyet | ±(ölçüm değerinin %0,5'i +5 Dijit) |
| Aşırı Yük | 1000 V |
| DC Voltaj | |
| Ölçüm aralığı | 600 mV ... 6 V |
| Çözünürlük | 0,001 V |
| Hassasiyet | ±(ölçüm değerinin %0,5'i +5 Dijit) |
| DC Voltaj | |
| Ölçüm aralığı | 6 ... 60 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | ±(ölçüm değerinin %0,5'i +5 Dijit) |
| DC Voltaj | |
| Ölçüm aralığı | 60 ... 600 V |
| Çözünürlük | 0,1 V |
| Hassasiyet | ±(ölçüm değerinin %0,5'i +5 Dijit) |
| DC Voltaj | |
| Ölçüm aralığı | 600 ... 1000 V |
| Çözünürlük | 1 V |
| Hassasiyet | ±(ölçüm değerinin %0,8'i +5 Dijit) |
| DC Akım | |
| Ölçüm aralığı | 0,1 ... 60 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) |
| DC Akım | |
| Ölçüm aralığı | 60 ... 600 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) |
| DC Akım | |
| Ölçüm aralığı | 600 ... 1000 A |
| Çözünürlük | 0,1 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 1 ... 10 nF |
| Çözünürlük | 0,001 nF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 10 ... 100 nF |
| Çözünürlük | 0,001 nF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 100 ... 1000 nF |
| Çözünürlük | 0,01 nF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 1000 nF ... 10 µF |
| Çözünürlük | 0,1 nF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 10 ... 100 µF |
| Çözünürlük | 0,001 µF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 100 ... 1000 µF |
| Çözünürlük | 0,01 µF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 1000 µF ... 10 mF |
| Çözünürlük | 0,1 µF |
| Hassasiyet | ±(ölçüm değerinin %4,0'ı +5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 10 ... 100 mF |
| Çözünürlük | 0,001 mF |
| Hassasiyet | ±(ölçüm değerinin %5,0'ı +10 Dijit) |
| AC Voltaj | |
| Ölçüm aralığı | 0,1 ... 600 mV |
| Çözünürlük | 0,1 mV |
| Hassasiyet | ±(ölçüm değerinin %0,8'i +5 Dijit) |
| Aşırı Yük | 750 V |
| Frekans aralığı | 40 ... 1000 Hz |
| AC Voltaj | |
| Ölçüm aralığı | 600 mV ... 6 V |
| Çözünürlük | 0,1 mV |
| Hassasiyet | ±(ölçüm değerinin %0,8'i +5 Dijit) |
| Frekans aralığı | 40 ... 1000 Hz |
| AC Voltaj | |
| Ölçüm aralığı | 6 ... 60 V |
| Çözünürlük | 0,001 V |
| Hassasiyet | ±(ölçüm değerinin %0,8'i +5 Dijit) |
| Frekans aralığı | 40 ... 1000 Hz |
| AC Voltaj | |
| Ölçüm aralığı | 60 ... 600 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | ±(ölçüm değerinin %0,8'i +5 Dijit) |
| Frekans aralığı | 40 ... 1000 Hz |
| AC Voltaj | |
| Ölçüm aralığı | 600 ... 750 V |
| Çözünürlük | 0,1 V |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Frekans aralığı | 40 ... 1000 Hz |
| AC Akım | |
| Ölçüm aralığı | 0,1 ... 60 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) / VFD: ±(ölçüm değerinin %5,0'ı +10 Dijit) / INRUSH: ±(ölçüm değerinin %5,0'ı +10 Dijit) |
| Frekans aralığı | 40 ... 400 Hz |
| AC Akım | |
| Ölçüm aralığı | 60 ... 600 A |
| Çözünürlük | 0,1 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) / VFD: ±(ölçüm değerinin %5,0'ı +10 Dijit) / INRUSH: ±(ölçüm değerinin %5,0'ı +10 Dijit) |
| Frekans aralığı | 40 ... 400 Hz |
| AC Akım | |
| Ölçüm aralığı | 600 ... 1000 A |
| Çözünürlük | 1 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i +8 Dijit) / VFD: ±(ölçüm değerinin %5,0'ı +10 Dijit) / INRUSH: ±(ölçüm değerinin %5,0'ı +10 Dijit) |
| Frekans aralığı | 40 ... 60 Hz |
| Direnç | |
| Ölçüm aralığı | 0,1 ... 600 Ω |
| Çözünürlük | 1 Ω |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 600 Ω ... 6 kΩ |
| Çözünürlük | 1 Ω |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 6 ... 60 kΩ |
| Çözünürlük | 0,001 kΩ |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 60 ... 600 kΩ |
| Çözünürlük | 0,01 kΩ |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 600 kΩ ... 6 M Ω |
| Çözünürlük | 0,1 kΩ |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 6 ... 60 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı +5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 10 Hz |
| Çözünürlük | 0,001 Hz |
| Hassasiyet | ± (Ölçüm değerinin %1,0 +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 10 ... 100 Hz |
| Çözünürlük | 0,001 Hz |
| Hassasiyet | ± (Ölçüm değerinin %1,0 +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 100 ... 1000 Hz |
| Çözünürlük | 0,01 Hz |
| Hassasiyet | ± (Ölçüm değerinin %1,0 +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 1000 Hz ... 10 kHz |
| Çözünürlük | 0,1 Hz |
| Hassasiyet | ± (Ölçüm değerinin %1,0 +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 10 ... 100 kHz |
| Çözünürlük | 0,001 kHz |
| Hassasiyet | ± (Ölçüm değerinin %1,0 +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 100 ... 1000 kHz |
| Çözünürlük | 0,01 kHz |
| Hassasiyet | ± (Ölçüm değerinin %1,0'ı +3 Dijit) |
| Frekans | |
| Ölçüm aralığı | 1000 kHz ... 10 MHz |
| Çözünürlük | 0,1 kHz |
| Hassasiyet | ± (Ölçüm değerinin %3,0'ü +3 Dijit) |
| Sıcaklık | |
| Ölçüm aralığı | -20 ... 0 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±3 °C |
| Sıcaklık | |
| Ölçüm aralığı | 0 ... 400 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%1,0 veya ±2 °C |
| Sıcaklık | |
| Ölçüm aralığı | 400 ... 1000 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%2,0 |
| Sıcaklık | |
| Ölçüm aralığı | -4 ... +32 °F |
| Çözünürlük | 1 °F |
| Hassasiyet | ±6 °F |
| Sıcaklık | |
| Ölçüm aralığı | 32 ... 752 °F |
| Çözünürlük | 1 °F |
| Hassasiyet | ±%1,0 veya ±4 °F |
| Sıcaklık | |
| Ölçüm aralığı | 752 ... 1832 °F |
| Çözünürlük | 1 °F |
| Hassasiyet | ±%2,0 |
| Genel teknik bilgiler | |
| Ölçüm fonksiyonları | MIN, MAKS., HOLD |
| Ekran tipi | LCD |
| Ekran boyutu | 2 İnç |
| Standart(lar) | IEC61010-1, IEC 61010-2-032, IEC 61010-2-033 |
| Maksimum kablo çapı | 35 mm |
| Otomatik kapanma | 15 dk. |
| Otomatik kapanma devre dışı bırakılabilir | Evet |
| Güvenlik standardı | CAT III 1000V, CAT IV 600 V |
| maks. giriş empedansı | 10 M Ω |
| Giriş empedansı | Otomatik, Manuel |
| Diyot testi | Test akımı: yaklaşık 1,5 mA Test gerilimi: yaklaşık 1 V Aşırı yük koruması: 250 V |
| Kapsamlı görüntüleme | 6000 Count |
| Koruma sınıfı (cihaz) | IP20 |
| Akü / Batarya | 3 x 1,5 V AAA Batarya , Alkali-Manganez |
| Pil kapasitesi | 1200 mAh |
| Çalışma koşulları | 0 ... 40 °C , % 0 ... 80 n.o. |
| Depolama koşulları | -10 ... 60 °C , % 0 ... 70 n.o. |
| Boyutlar ( U x G x Y ) | 240 x 85 x 45 mm |
| Ağırlık | 327 g |
