Pce Araç Test Cihazı PCE-EVSE 310+
Araç Test Cihazı PCE-EVSE 310+

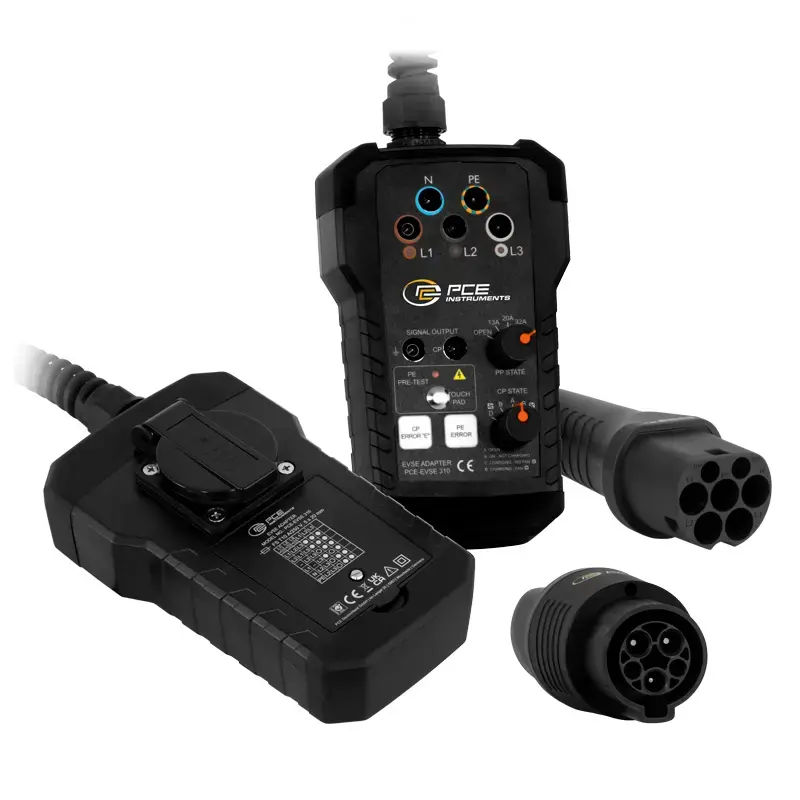

Wallboxlar için / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm görevleri için şebeke prizi / Taşıma çantası dahil
Araç Test Cihazı PCE-EVSE 310+, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir. Araç Test Cihazı, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE 0100 test cihazı ile kullanılabilir. Araç Test Cihazının LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde belirlenebilir.

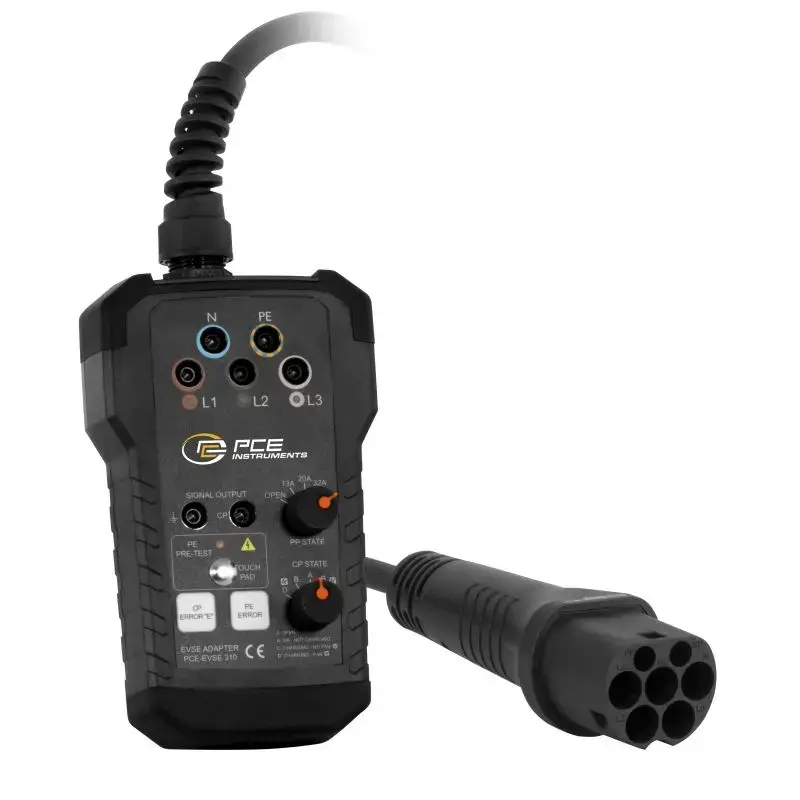

PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir. Akım taşıma kapasitesi, Araç Test Cihazında PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

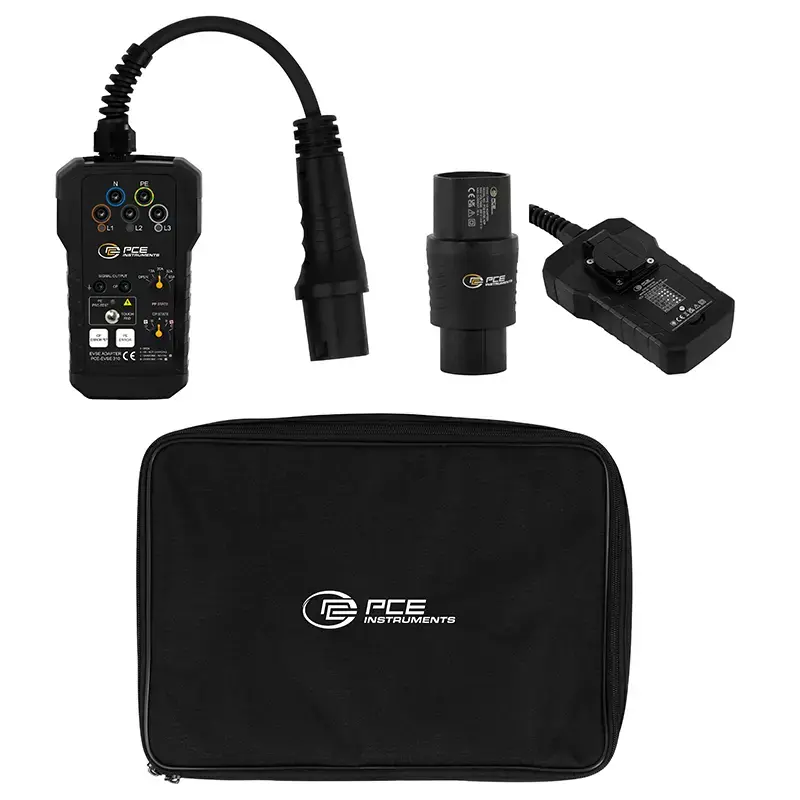

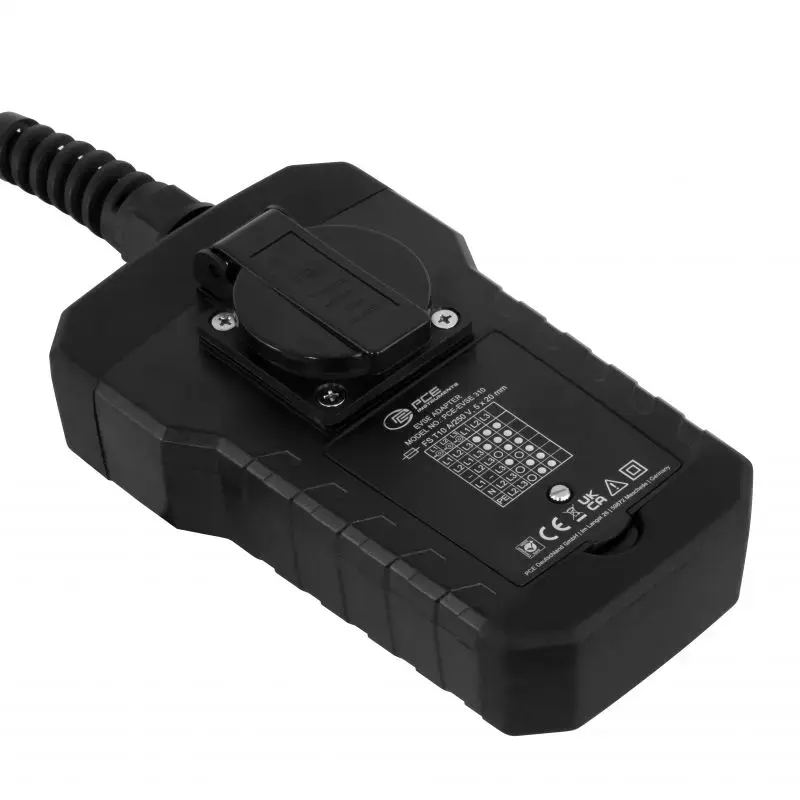

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, Araç Test Cihazı, bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. Araç Test Cihazı, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox için opsiyonel adaptör de mevcuttur.
Özellikler
Teknik Bilgiler
| Test Fonksiyonları | ||
| PE Ön Testi | Var, kapasitif elektrod ile | |
| PP Simülasyonu | Açık, 13 A, 20 A, 32 A, 63 A | |
| CP Durumu | A, B, C, D | |
| CP Arızası "E" | E | |
| PE Arızası / Topraklama Hatası | Var | |
| Genel Teknik Özellikler | ||
| Bağlantılar | L1, L2, L3, N, PE | |
| Bağlantılar Ek Bilgi |
Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz 10 A / 250 V Kabloya takılı Tip 2 adaptör (Tip 1 için opsiyonel adaptör gereklidir) |
|
| Standart(lar) | IEC62196-2 Tip 2 adaptör | |
| Kablo Uzunluğu | 25 cm | |
| Güvenlik Standardı | CAT II / 300V | |
| Şebeke Prizi | Maks. 250 V; 50/60 Hz; 10 A | |
| Çıkış | 2 adet 4 mm soket (sinyal çıkış terminalleri) | |
| Sigorta(lar) | Şebeke prizi T10A/250V | |
| Koruma Sınıfı (Cihaz) | IP40 | |
| Ağırlık | 643 g | |
| Boyut (U x G x Y) | 600 x 105 x 73 mm | |
| Çalışma Koşulları | 0 ... 40°C, % 80 n.o | |
| Depolama Koşulları | -10 ... +50°C, % 80 n.o | |
| Kullanım Kılavuzu Dili | Almanca, İngilizce | |
