Takometre PCE-T 240: Teknik Özellikler ve Kullanım Senaryoları
Takometre, bir motorun veya makinenin devir sayısını ölçmek için kullanılan önemli bir araçtır. PCE-T 240 modeli, yüksek hassasiyeti ve kullanım kolaylığıyla dikkat çeker. Bu takometre, geniş bir kullanım alanına sahip olup endüstriyel tesislerden otomotiv sektörüne kadar birçok alanda tercih edilmektedir.
PCE-T 240, 0.5 ila 19999 devir/dakika aralığında ölçüm yapabilme kapasitesine sahiptir. Bu geniş ölçüm aralığı sayesinde farklı tipteki makinelerin devir sayılarını kolaylıkla ölçebilirsiniz. Ayrıca, cihazın yüksek ölçüm hassasiyeti, güvenilir sonuçlar elde etmenizi sağlar.
Bunun yanı sıra, PCE-T 240 takometrenin kompakt tasarımı ve kullanımı kolay arayüzü sayesinde her kullanıcıya hitap eder. Cihazın arkasındaki hız sensörü ile ölçüm yapmak oldukça basittir ve sonuçlar hızlı bir şekilde ekranda görüntülenir. Ayrıca, cihazın pil ile çalışması, taşınabilirlik açısından da avantaj sağlar.
Ürün Bilgisi
Devir Ölçüm Cihazı PCE-T 240
Sıcaklık ölçümü / Temaslı ve optik hız ölçümü / RS232 arayüzü / Pil ve güç adaptörü /
Otomatik kapanma / 5 … 99.999 RPM stroboskop ölçüm aralığı / Hız ölçümü /
Opsiyonel ISO kalibrasyon sertifikası

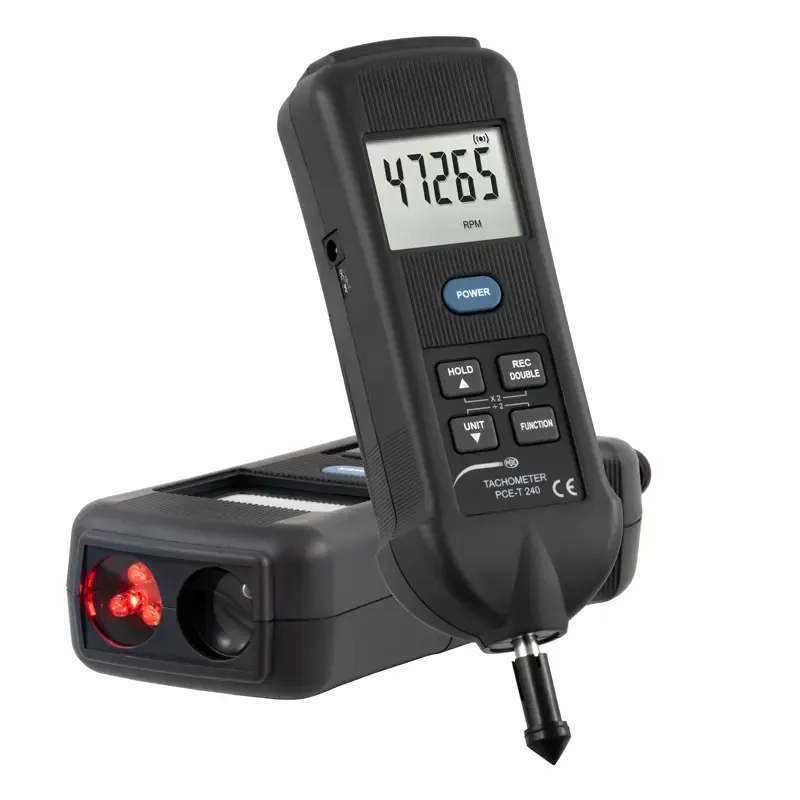

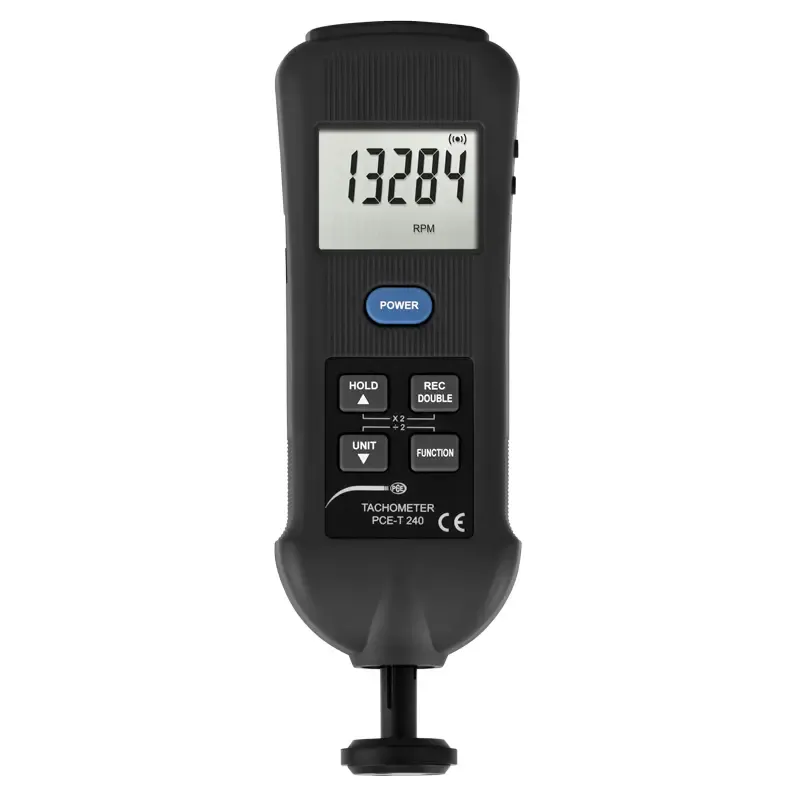

Devir ölçüm cihazı PCE-T 240, temaslı hız ölçümü için kullanılan ve 0.5 … 99.999 RPM temaslı hız ölçüm aralığı bulunan bir ölçüm cihazıdır. Hızı devir ölçüm cihazına aktarmak için teslimat içeriğinde bir dış ve bir iç koniye sahip iki kauçuk ölçüm ucu bulunur. Devir ölçüm cihazı ile gerçekleştirilen temaslı ölçümlerde hız, ölçüm tekerleği kullanılarak m/dk olarak da belirlenebilir.
Temaslı ölçümün yanı sıra devir ölçüm cihazı ile hız optik olarak da ölçülebilir. Bunu yapmak için, test nesnesine 1 x 1 cm’lik yansıtıcı bant yapıştırılır. Devir ölçüm cihazı, yansıma aracılığıyla hızı belirleyebilir.
Buna ek olarak, hız, stroboskop fonksiyonu kullanılarak da belirlenebilir. Bu fonksiyonda, devir ölçüm cihazından birbiri ardına birçok flaş gelir. Flaş frekansının hızlı bir şekilde ayarlanması için frekans iki katına çıkarılabilir ya da yarıya indirilebilir. Hız, test nesnesi devamlı olarak görülebildiği ve flaş boyunca dik durduğu anda belirlenir.

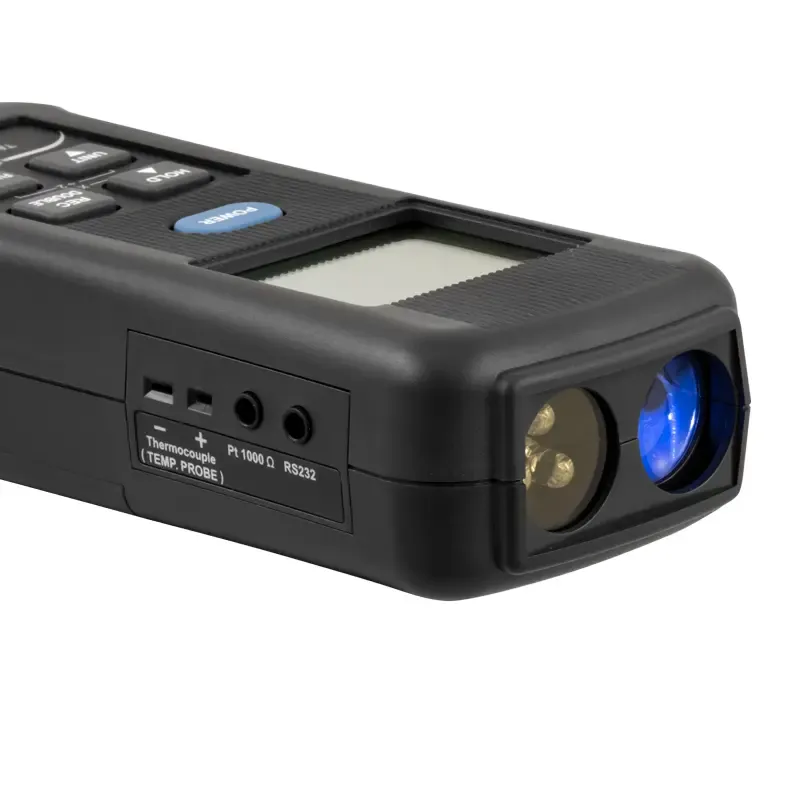

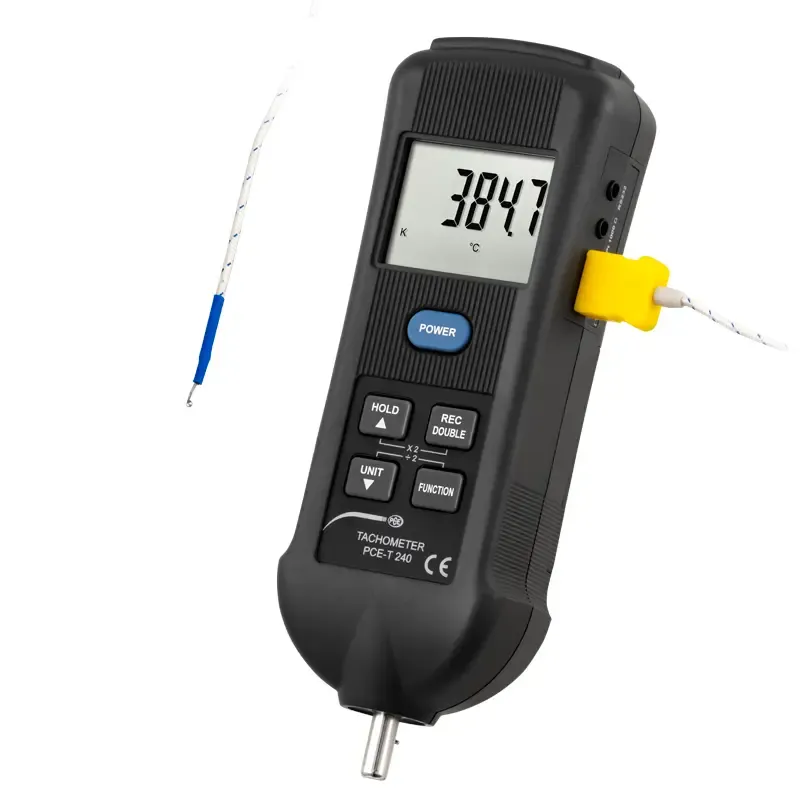

Devir ölçüm cihazı ile devir sayısı ve hız ölçümünün yanı sıra sıcaklık da belirlenebilir. Bunun için, herhangi bir K tipi termokupl bağlanabilir. Gerekirse PT1000 sıcaklık sensörü de bağlanabilir.
Çeşitli fonksiyonları sayesinde devir ölçüm cihazı pek çok alanda kullanılabilir. Devir ölçüm cihazı, konveyör bantlarının hızını ve havalandırma sistemlerinin dönüş hızını belirlemek için kullanılabilir. Devir ölçüm cihazı PCE-T 240 için opsyionel ISO kalibrasyon sertifikası mevcuttur.
Özellikler
Teknik Bilgiler
| Optik Ölçüm | |
| Ölçüm Aralığı | 5 … 99.999 RPM |
| Çözünürlük |
0.5 RPM (<1.000 RPM) |
| Hassasiyet | ±(Ölçüm değerinin %0.05’i + 1 dijit) |
| Algılama Mesafesi |
50 … 150 mm, 2 ... 6 inç (tipik) |
| Temaslı Ölçüm | |
| Ölçüm Aralığı | 0.5 … 19.999 RPM |
| Çözünürlük |
0.5 RPM (<1.000 RPM) |
| Hassasiyet | ±(Ölçüm değerinin 0.05’i + 1 dijit) |
| Ölçüm Aralığı | 0.05 ... 1.999.9 m/dk |
| Çözünürlük |
0.05 m/dk (<100 m/dk) |
| Hassasiyet | ±( Ölçüm değerinin %0.05’i + 1 dijit) |
| Ölçüm Aralığı | 0.2 ... 6.561.4 ft/dk |
| Çözünürlük |
0.1 ft/dk (<1.000 ft/dk) |
| Hassasiyet | ±(Ölçüm değerinin 0.05’i + 1 dijit) |
| Ölçüm Aralığı | 2.0 ... 78736.2 in/dk |
| Çözünürlük |
0.1 in/dk (<1.000 in/dk) |
| Hassasiyet | ±(Ölçüm değerinin 0.05’i + 1 dijit) |
| Ölçüm tekerleğini kullanırken, hassasiyet ölçülen değerin %0,5'ine kadar değişebilir. | |
| Stroboskop | |
| Ölçüm Aralığı | 100 … 99.990 RPM/FPM |
| Çözünürlük |
0.1 RPM (<1.000 PRM) |
| Hassasiyet | ±(Ölçüm değerinin %0.1’i + 2 dijit) |
| LED | Üç kırmızı LED |
| Sıcaklık (K Tipi) | |
| Ölçüm Aralığı | -50.0 … 1300.0 °C |
| Çözünürlük | 0.1 °C |
| Hassasiyet | ±(Ölçüm değerinin %0.4’ü +0.5 °C) |
| Ölçüm Aralığı | -100.0 … -50.1 °C |
| Çözünürlük | 0.1 °C |
| Hassasiyet | ±(Ölçüm değerinin %0.4’ü +0.5 °C) |
| Ölçüm Aralığı | -58.0 … 2372.0 °F |
| Çözünürlük | 0.1 °F |
| Hassasiyet | ±(Ölçüm değerinin %0.4’ü +1 °F) |
| Ölçüm Aralığı | -148.0 … -58.1 … °F |
| Çözünürlük | 0.1 °F |
| Hassasiyet | ±(Ölçüm değerinin %0.4’ü +1.8 °F) |
| Sıcaklık (PT1000) | |
| Ölçüm Aralığı | -10.0 … 70.0 °C, 14.0 … 158.0 °F |
| Çözünürlük | 0.1 °C, 0.1 °F |
| Hassasiyet | ±1.2 °C, ± 2.2 °F |
| Diğer Teknik Özellikler | |
| Ekran | LCD ekran, 43 x 33 mm, 5 dijit |
| Hafıza | En büyük ve en küçük ölçüm değeri |
| Güç Kaynağı (Güç Adaptörü) | 9 V DC, 100 mA |
| Güç Kaynağı (Pil) | 4 x 1.5 V AA pil |
| Güç Tüketimi | DC 42 mA |
| Otomatik Kapanma | 10 dakika hareketsizlikten sonra |
| Arayüz | RS232 |
| Çevre Koşulları |
0 … 50 °C, 32 … 122 °F, <80 5 n.o, yoğuşmasız; |
| Boyut | 207 x 67 x 39 mm, 8.15 x 2.63 x 15.3 inç |
| Ağırlık | 230 g, 0.5 lb (pilsiz) |
Teslimat İçeriği
1 x Devir Ölçüm Cihazı PCE-T 240,1 x Ölçüm Ucu (dış koni),
1 x Ölçüm Ucu (içi boş iç koni),
1 x Ölçüm Tekerleği,
1 x Yansıtıcı Bant (yaklaşık 600 mm),
4 x 1.5 V AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
