Titreşim Ölçer PCE-VT 3900S
Titreşim ölçerler, makinelerde meydana gelen titreşimleri ölçerek olası arızaların önüne geçilmesine yardımcı olan önemli cihazlardır. PCE-VT 3900S, endüstriyel kullanıma uygun hassas bir titreşim ölçerdir. Bu cihaz, yüksek frekanslı titreşimlerin yanı sıra düşük frekanslı titreşimleri de ölçebilme özelliğine sahiptir.
PCE-VT 3900S, kompakt tasarımı ve kullanım kolaylığı ile dikkat çeker. Bu titreşim ölçer, farklı endüstriyel alanlarda kullanılmak üzere geliştirilmiştir. Otomotiv, havacılık, enerji, makine mühendisliği gibi sektörlerde sıkça tercih edilen bu cihaz, güvenilir ölçüm sonuçları sunar.
PCE-VT 3900S'in teknik özellikleri arasında geniş frekans aralığı, yüksek hassasiyet, veri kaydedebilme özelliği ve kullanıcı dostu arayüz bulunmaktadır. Bu özellikler sayesinde cihaz, profesyonel kullanıcıların beklentilerini karşılamak için tasarlanmıştır.
Ürün Bilgisi

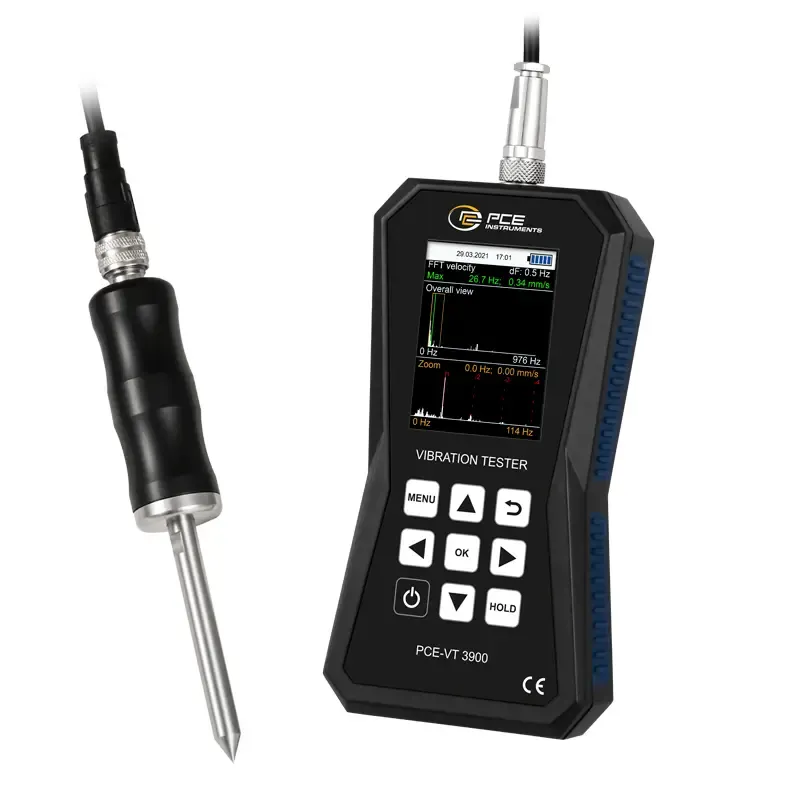

Titreşim için Veri Toplayıcı PCE-VT 3900S
Dahili hafıza / Rota ölçümü / Şarj edilebilir pil / Kaydedilen verileri değerlendirmek için yazılım /
399.9 m/s²ye kadar ölçüm aralığı / Bilgisayar arayüzü / Opsiyonel ISO kalibrasyon sertifikası
Titreşim için veri toplayıcı PCE-VT 3900S, titreşen parçaların, makinelerin ve sistemlerin hızlı ve hassas bir şekilde incelenmesi için ideal bir ölçüm cihazıdır. Titreşim için veri toplayıcının harici titreşim sensörü ile titreşim yer değiştirmesi (ölçüm aralığı 0.000 … 3.9 mm), titreşim hızı (ölçüm aralığı 0.00 … 399.9 mm/s) ve titreşim ivmesi (ölçüm aralığı 0.0 … 399.9 m/s²) belirlenebilir. Titreşim için veri toplayıcı ile RMS, peak, peak-peak ve tepe faktörü gibi çeşitli ölçüm parametreleri kullanılabilir. Titreşim için veri toplayıcıda ISO 10816-3 sınır değerlerine göre ölçümlerin otomatik olarak değerlendirilmesini sağlayan bir mod bulunur. Titreşim için veri toplayıcı, ölçüm değerlerini analiz eder ve ekranda bu değerlere ilişkin bir iyi/kötü derecelendirmesi görüntüler. 2500 mAh kapasiteli dahili LiPo pil, titreşim için veri toplayıcıdaki mikro USB arayüzü aracılığıyla şarj edilebilir.

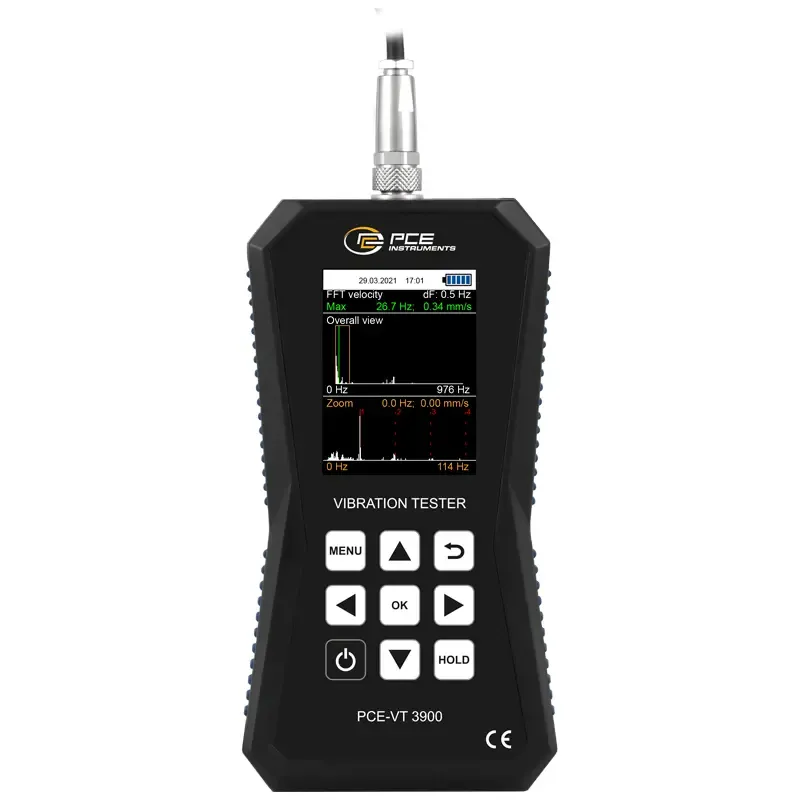

Titreşim için veri toplayıcıda normal ölçüm modu haricinde FFT modu da bulunur. FFT modunda, ölçülen titreşim hızı ya da titreşim ivmesi için frekans spektrumu hesaplanarak görüntülenir. Hesaplanan FFT çizgileri, tüm frekans bandı için genel görünümde ve çizgileri teker teker görüntülemek için yakınlaştırma görünümünde olmak üzere grafik olarak görüntülenir.
Titreşim için veri toplayıcıda özellikle aynı ölçüm noktalarında tekrarlanan ölçümler için tasarlanmış rota ölçümü bulunur. Bu fonksiyon, farklı ölçüm noktalarının düzenli bir şekilde ölçülmesini sağlar. Bu nedenle, titreşim için veri toplayıcı, çeşitli ölçüm fonksiyonları sayesinde makinelerin bakım ve onarım çalışmalarında kullanılır.
Titreşim için veri toplayıcının dahili belleğinde çeşitli ölçüm fonksiyonlarında görüntülenen ölçüm verileri kaydedilebilir. Ölçümden sonra, titreşim için veri toplayıcıda kaydedilen ölçüm verileri dahili mikro USB aracılığıyla bilgisayara aktarılabilir. Titreşim için veri toplayıcının yazılımı, ölçüm değerlerinin grafik ve tablo şeklinde analiz edilmesini sağlar. Bunun haricinde, ölçüm değerleri daha sonraki işlemler için CSV dosyası olarak dışarı aktarılabilir. Titreşim için veri toplayıcının her zaman güncel olması için ölçüm verilerinin analizinde kullanılan yazılım aracılığıyla otomatik donanım yazılımı güncellemesi gerçekleştirilebilir.
Özellikler
Teknik Bilgiler
| Ölçüm Aralığı | İvme |
|
| 0.0 ... 399.9 m/s² | ||
| Çözünürlük | 0.1 m/s² | |
| Hassasiyet 160 Hz’de | ±%2 | |
| Frekans Aralığı |
10 Hz ... 10 kHz |
|
| Ölçüm Aralığı | Hız | |
| 0.00 ... 399.9 mm/s | ||
| Çözünürlük | 0.1 mm/s | |
| Hassasiyet 160 Hz’de | ±%2 | |
| Frekans Aralığı | 10 Hz ... 1 kHz | |
| Ölçüm Aralığı | Devir Hızı | |
| 600 ... 50000 rpm | ||
| FFT İvme | 10 Hz ... 8 kHz | |
| FFT Hız | 10 Hz ... 1 kHz | |
| Hassasiyet (160 Hz’de) | ±%2 | |
| FFT Çizgi Sayısı | 2048 | |
| Rota Ölçümü |
Her biri 1000 ölçüm değerine, 100 ölçüm noktasına sahip 100 makineli 100 rota | |
| Ölçüm Aralığı | Yer Değiştirme | |
| 0.000 ... 3.9 mm | ||
| Çözünürlük | 1 µm | |
| Hassasiyet 160 Hz’de | ±%2 | |
| Frekans Aralığı | 10 Hz ... 200 Hz | |
| Ölçüm Parametreleri |
RMS, Peak, Peak-Peak |
|
| Manuel Bellek | Her biri 50 ölçüm değeri içeren 99 klasör | |
| Data Logger |
Çeşitli başlatma/durdurma tetikleyicileri |
|
| Ölçüm Birimleri | Değiştirilebilir, metrik / İngiliz ölçü birimi | |
| Ekran | 2.8 inç LCD ekran | |
| Menü Dilleri |
İngilizce, Almanca, Türkçe, Fransızca, İspanyolca, İtalyanca, Hollandaca, Portekizce, Lehçe, Rusça, Çince, Japonca | |
| Güç Kaynağı |
Dahili: LiPo pil (3.7 V, 2500 mAh) |
|
| Çalışma Süresi | Yaklaşık 15 … 20 saat (ekran parlaklığına bağlı olarak) | |
| Çalışma ve Depolama Koşulları |
Sıcaklık: -20 … +65°C |
|
| Koruma Sınıfı | IP52 | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 239 g | |
| Teknik Özellikler İvme Sensörü | ||
| Rezonans Frekansı | 24 kHz | |
| Çapraz Hassasiyet | ≤ %5 | |
| Tahribat Sınırı | 5000 g (Peak) | |
| Çalışma ve Depolama Sıcaklığı | -55 … +150°C | |
| Gövde Malzemesi | Paslanmaz çelik ve plastik | |
| Montaj Dişi | ¼ - 28“ | |
| Boyut | Ø 29 x 81 mm | |
| Ağırlık | 119 g (kablosuz) | |
Teslimat İçeriği
1 x Titreşim için Veri Toplayıcı PCE-VT 3900S1 x Saplı Sensör
1 x Spiral Kablo
1 x Ölçüm Ucu
1 x Mikro USB Kablosu
1 x USB Bellek (yazılım ve kullanım kılavuzu içerir)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
