Titreşim Ölçer PCE-VT 3900
Titreşim ölçümü, makinelerin veya yapıların titreşim seviyelerini belirlemek ve izlemek için önemli bir parametredir. PCE-VT 3900 titreşim ölçer, bu alanda kullanılabilecek son teknoloji ürünlerden biridir. Yüksek hassasiyeti ve kullanım kolaylığı ile öne çıkan bu cihaz, endüstriyel tesislerden laboratuvar ortamlarına kadar geniş bir kullanım alanına sahiptir.
PCE-VT 3900, farklı titreşim frekanslarını ölçebilme yeteneği ile dikkat çeker. Bu sayede, çeşitli makinelerin titreşim seviyelerini ayrıntılı bir şekilde analiz edebilir ve gerekli önlemleri alabilirsiniz. Ayrıca, cihazın taşınabilir olması ve kullanımının kolay olması, saha çalışmalarında da büyük bir avantaj sağlar.
Cihazın teknik özellikleri arasında geniş bir ölçüm aralığı, yüksek doğruluk, veri kaydı özelliği ve kullanıcı dostu arayüz bulunmaktadır. Bu özellikler sayesinde PCE-VT 3900, profesyonel kullanıcılar tarafından tercih edilen bir titreşim ölçüm cihazıdır.
Ürün Bilgisi
Titreşim için Veri Toplayıcı PCE-VT 3900
Dahili hafıza / Rota ölçümü / Şarj edilebilir pil / Kaydedilen verileri değerlendirmek için yazılım /
399.9 m/s²ye kadar ölçüm aralığı / Bilgisayar arayüzü / Opsiyonel ISO kalibrasyon sertifikası

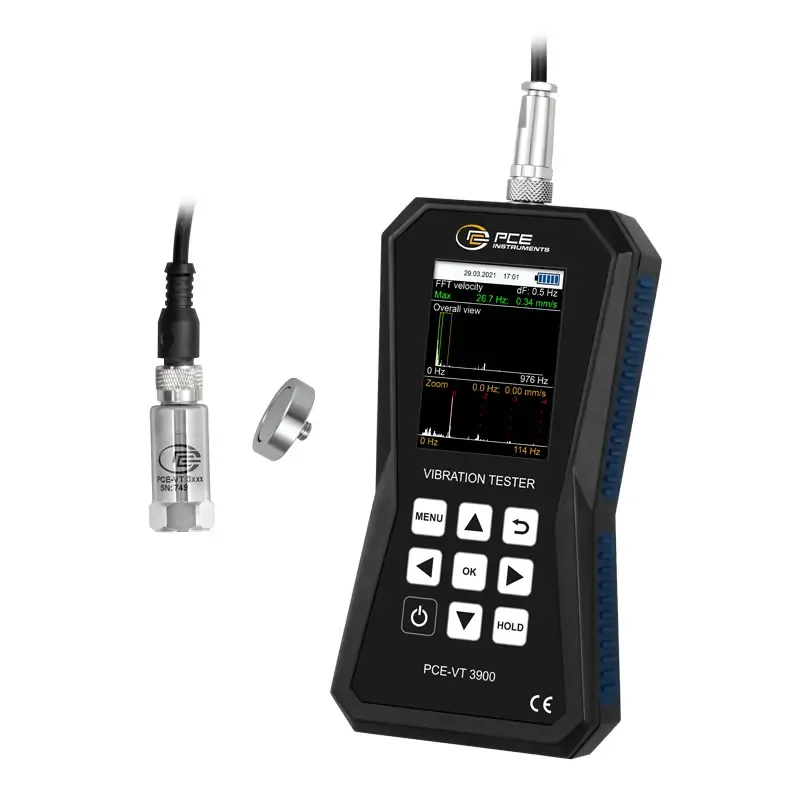

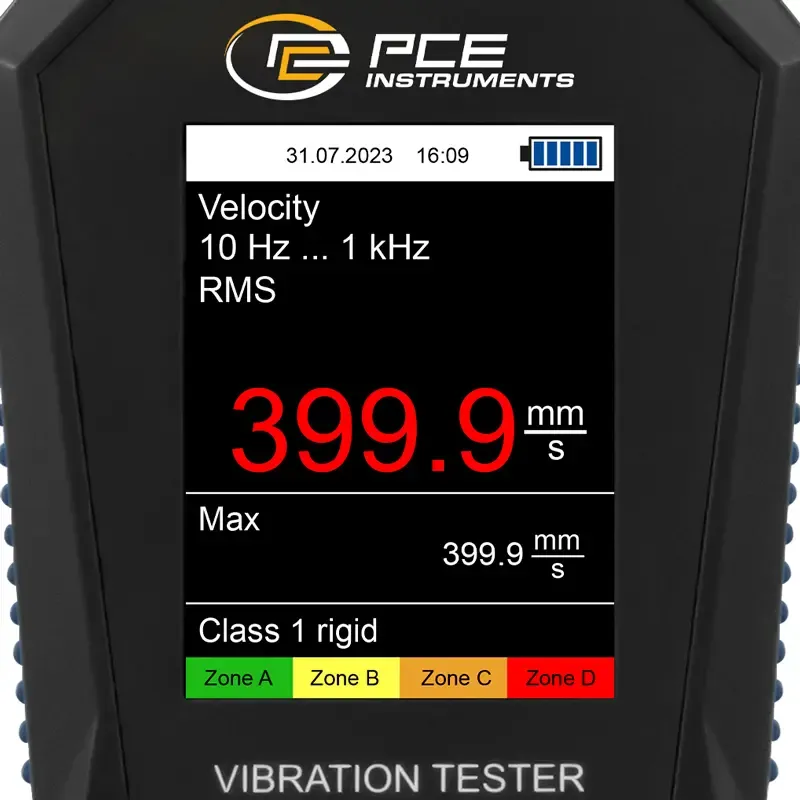

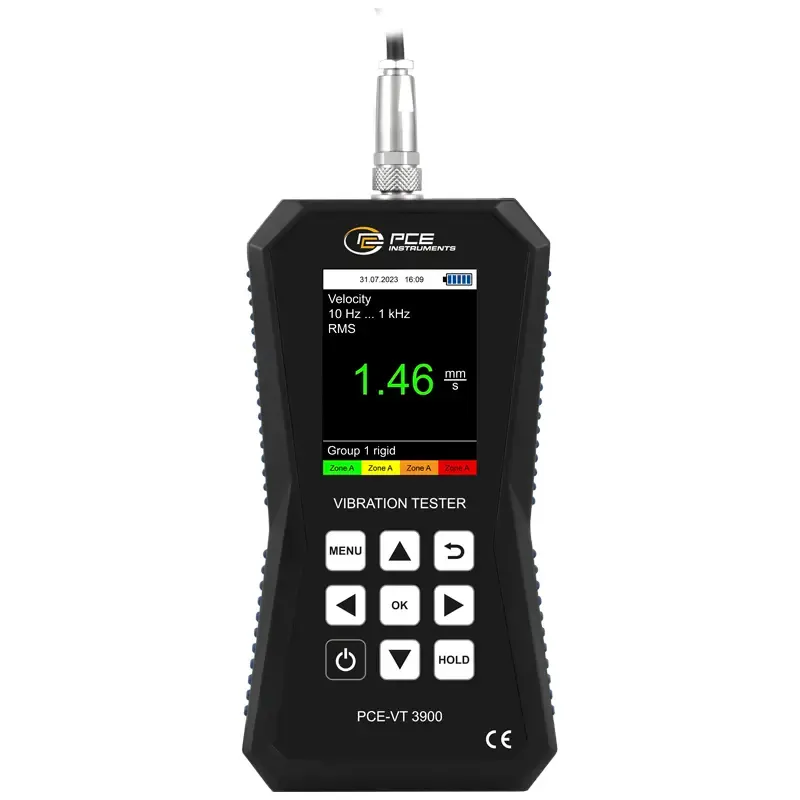

Titreşim için veri toplayıcı PCE-VT 3900, titreşen parçaların, makinelerin ve sistemlerin hızlı ve hassas bir şekilde incelenmesi için ideal bir ölçüm cihazıdır. Titreşim için veri toplayıcının harici titreşim sensörü ile titreşim yer değiştirmesi (ölçüm aralığı 0.000 … 3.9 mm), titreşim hızı (ölçüm aralığı 0.00 … 399.9 mm/s) ve titreşim ivmesi (ölçüm aralığı 0.0 … 399.9 m/s²) belirlenebilir. Titreşim için veri toplayıcı ile RMS, peak, peak-peak ve tepe faktörü gibi çeşitli ölçüm parametreleri kullanılabilir. Titreşim için veri toplayıcıda ISO 10816-3 sınır değerlerine göre ölçümlerin otomatik olarak değerlendirilmesini sağlayan bir mod bulunur. Titreşim için veri toplayıcı, ölçüm değerlerini analiz eder ve ekranda bu değerlere ilişkin bir iyi/kötü derecelendirmesi görüntüler. 2500 mAh kapasiteli dahili LiPo pil, titreşim için veri toplayıcıdaki mikro USB arayüzü aracılığıyla şarj edilebilir.
Titreşim için veri toplayıcıda normal ölçüm modu haricinde FFT modu da bulunur. FFT modunda, ölçülen titreşim hızı ya da titreşim ivmesi için frekans spektrumu hesaplanarak görüntülenir. Hesaplanan FFT çizgileri, tüm frekans bandı için genel görünümde ve çizgileri teker teker görüntülemek için yakınlaştırma görünümünde olmak üzere grafik olarak görüntülenir.
Titreşim için veri toplayıcıda özellikle aynı ölçüm noktalarında tekrarlanan ölçümler için tasarlanmış rota ölçümü bulunur. Bu fonksiyon, farklı ölçüm noktalarının düzenli bir şekilde ölçülmesini sağlar. Bu nedenle, titreşim için veri toplayıcı, çeşitli ölçüm fonksiyonları sayesinde makinelerin bakım ve onarım çalışmalarında kullanılır.
Titreşim için veri toplayıcının dahili belleğinde çeşitli ölçüm fonksiyonlarında görüntülenen ölçüm verileri kaydedilebilir. Ölçümden sonra, titreşim için veri toplayıcıda kaydedilen ölçüm verileri dahili mikro USB aracılığıyla bilgisayara aktarılabilir. Titreşim için veri toplayıcının yazılımı, ölçüm değerlerinin grafik ve tablo şeklinde analiz edilmesini sağlar. Bunun haricinde, ölçüm değerleri daha sonraki işlemler için CSV dosyası olarak dışarı aktarılabilir. Titreşim için veri toplayıcının her zaman güncel olması için ölçüm verilerinin analizinde kullanılan yazılım aracılığıyla otomatik donanım yazılımı güncellemesi gerçekleştirilebilir.
Özellikler
Teknik Bilgiler
| Ölçüm Aralığı | İvme |
|
| 0.0 ... 399.9 m/s² | ||
| Çözünürlük | 0.1 m/s² | |
| Hassasiyet (160 Hz’de) | ±%2 | |
| Frekans Aralığı |
10 Hz ... 10 kHz |
|
| Ölçüm Aralığı | Hız | |
| 0.00 ... 399.9 mm/s | ||
| Çözünürlük | 0.1 mm/s | |
| Hassasiyet (160 Hz’de) | ±%2 | |
| Frekans Aralığı | 10 Hz ... 1 kHz | |
| Ölçüm Aralığı | Devir Hızı | |
| 600 ... 50000 rpm | ||
| FFT İvme | 10 Hz ... 8 kHz | |
| FFT Hız | 10 Hz ... 1 kHz | |
| Hassasiyet (160 Hz’de) | ±%2 | |
| FFT Çizgi Sayısı | 2048 | |
| Rota Ölçümü |
Her biri 1000 ölçüm değerine, 100 ölçüm noktasına sahip 100 makineli 100 rota | |
| Ölçüm Aralığı | Yer Değiştirme | |
| 0.000 ... 3.9 mm | ||
| Çözünürlük | 1 µm | |
| Hassasiyet (160 Hz’de) | ±%2 | |
| Frekans Aralığı | 10 Hz ... 200 Hz | |
| Ölçüm Parametreleri |
RMS, Peak, Peak-Peak |
|
| Manuel Bellek | Her biri 50 ölçüm değeri içeren 99 klasör | |
| Data Logger |
Çeşitli başlatma/durdurma tetikleyicileri |
|
| Ölçüm Birimleri | Değiştirilebilir, metrik / İngiliz ölçü birimi | |
| Ekran | 2.8 inç LCD ekran | |
| Menü Dilleri |
İngilizce, Almanca, Türkçe, Fransızca, İspanyolca, İtalyanca, Hollandaca, Portekizce, Lehçe, Rusça, Çince, Japonca | |
| Güç Kaynağı |
Dahili: LiPo pil (3.7 V, 2500 mAh) |
|
| Çalışma Süresi | Yaklaşık 15 … 20 saat (ekran parlaklığına bağlı olarak) | |
| Çalışma ve Depolama Koşulları |
Sıcaklık: -20 … +65°C |
|
| Koruma Sınıfı | IP52 | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 239 g | |
| Teknik Özellikler İvme Sensörü | ||
| Rezonans Frekansı | 24 kHz | |
| Çapraz Hassasiyet | ≤ %5 | |
| Tahribat Sınırı | 5000 g (Peak) | |
| Çalışma ve Depolama Sıcaklığı | -55 … +150°C | |
| Gövde Malzemesi | Paslanmaz çelik | |
| Montaj Dişi | ¼ - 28“ | |
| Boyut | Ø 17 x 46 mm | |
| Ağırlık | 52 g (kablosuz) | |

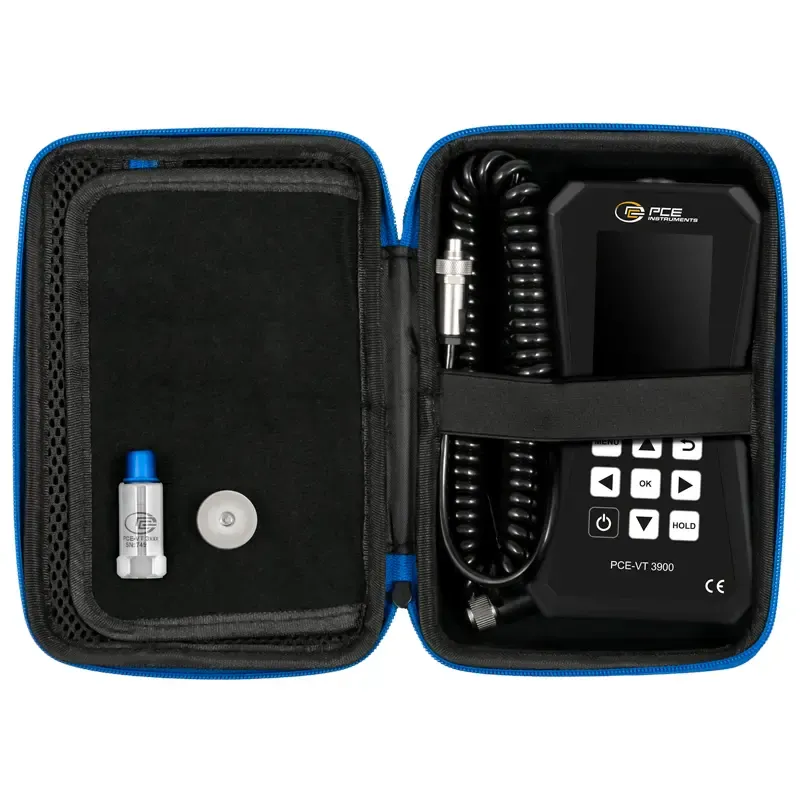

Teslimat İçeriği
1 x Titreşim için Veri Toplayıcı PCE-VT 39001 x Sensör
1 x Spiral Kablo
1 x Manyetik Adaptör
1 x Mikro USB Kablosu
1 x USB Bellek (yazılım ve kullanım kılavuzu içerir)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
