PCE Üç Fazlı Güç Ölçer PCE-PA 8300-2
İndirilebilir Dosyalar
Şebeke Analizörü PCE-PA 8300-2: Endüstriyel Verimlilik İçin Güçlü Çözüm
Şebeke analizörleri endüstriyel tesislerde enerji verimliliğini artırmak ve elektriksel sorunları tespit etmek için önemli bir rol oynamaktadır. PCE-PA 8300-2, son teknoloji ürünü özellikleriyle bu alanda öne çıkan bir cihazdır.
PCE-PA 8300-2, geniş frekans aralığında çalışabilme özelliği sayesinde farklı endüstriyel ortamlarda kullanım imkanı sunar. Ayrıca yüksek hassasiyeti sayesinde elektrik akımlarını doğru bir şekilde ölçer ve verileri güvenilir bir şekilde raporlar. Bu da tesisinizdeki enerji verimliliğini artırmanıza yardımcı olur.
Ayrıca, PCE-PA 8300-2'nin kullanımı kolay arayüzü sayesinde operatörlerin cihazı rahatlıkla kullanabilmesi sağlanmıştır. Bu da personel eğitim maliyetlerini düşürürken verimliliği artırır. Cihaz aynı zamanda taşınabilir yapısıyla da kullanıcıların farklı noktalarda kolaylıkla kullanabilmesine imkan tanır.
Ürün Bilgisi

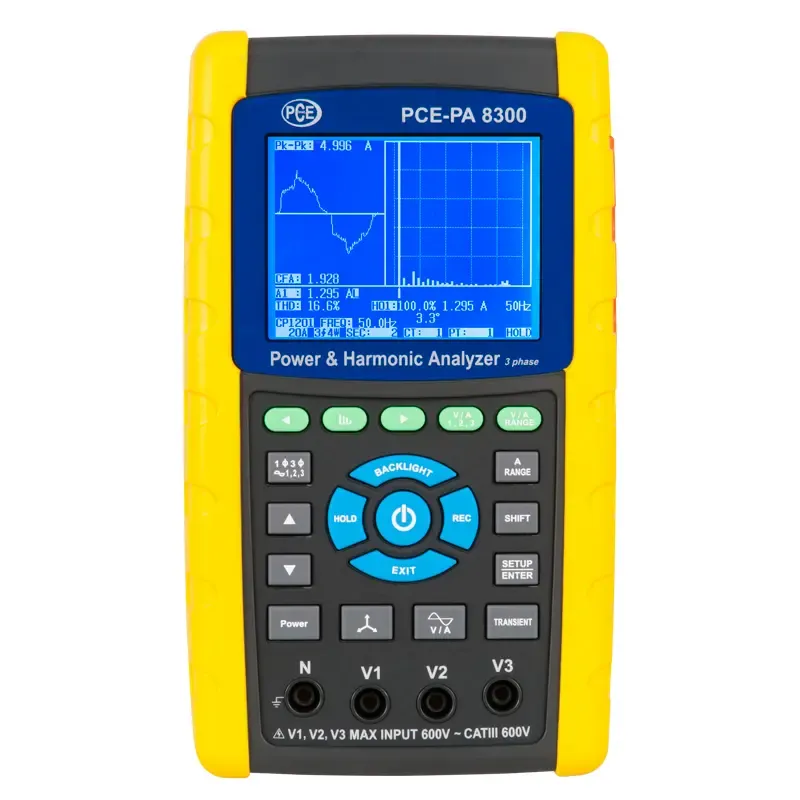

3 Fazlı Güç Ölçer PCE-PA 8300-2
3 fazlı güç ve şebeke arıza analizörü / Harmonik analizörü / 3000 A AC’ye kadar ölçüm / SD hafıza kartı / Grafik ekran
3 Fazlı güç ölçer PCE-PA 8300-2, kullanımı kolay etkileyici özellikte bir ölçüm cihazıdır. 3 fazlı güç ölçer ile tüm ölçüm değerleri SD karta kaydedilir. 3 fazlı güç ölçer, güç ölçümü ve şebeke analizi için kullanılabilir. 3 fazlı güç ölçer ile güç 9999 MW’ye kadar; harmonik de 50. dereceye kadar hassas bir şekilde belirlenebilir.
3 fazlı güç ölçer ile elde edilen tüm ölçüm değerleri grafik LCD ekranda görüntülenir. Böylece, 3 fazlı güç ölçer ile şebeke bozulmaları sorunsuz bir şekilde görüntülenebilir. Ölçüm verileri, hassas ağ ve güç analizi gerçekleştirmek için ayarlanabilir bir kayıt aralığında SD karta kaydedilebilir. 3 fazlı güç ölçer ile uzun süreli kayıt gerçekleştirilebilir.
Özellikler

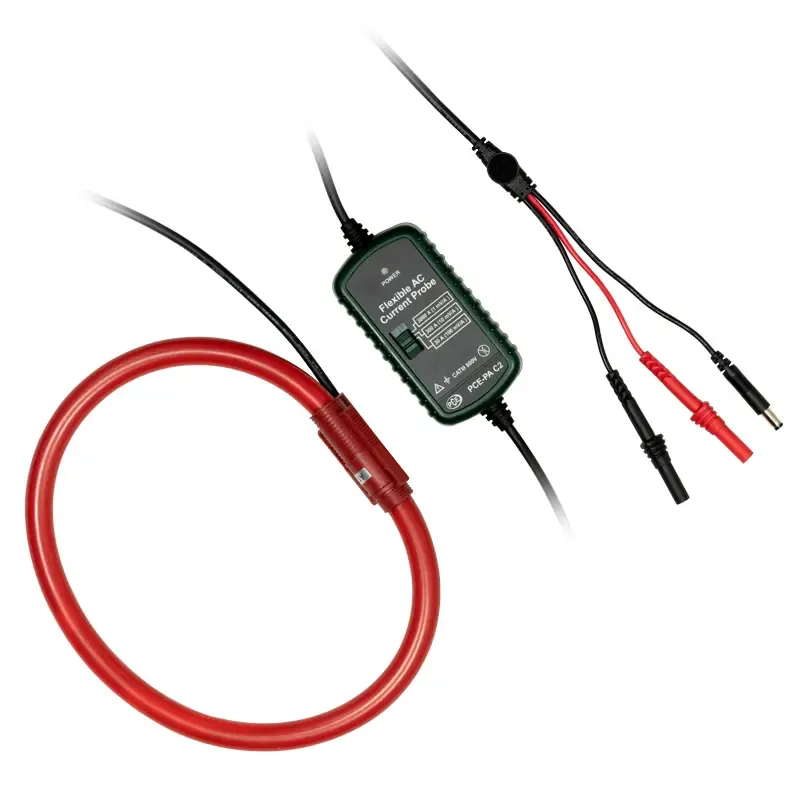

- Rogowski bobini dahil
Teknik Bilgiler
| Voltaj Ölçümü (AC V) | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 10 V ... 600 V (Fazdan nötre) | 0.1 V | ±(0.5% + 0.5 V) | ||||
| 10 V ... 600 V (Fazdan faza) | ||||||
| Akım Ölçümü (AC A) | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 30 A | 0.001 A (< 10 A) | ±(0.5% + 0.1 A) | ||||
| 300 A | 0.01 A (< 10 A) | ±(0.5% + 0.5 A) | ||||
| 3000 A | 0.1 A (< 1000 A) | ±(0.5 A + 5 A) | ||||
| Aktif Güç | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 KW ... 9.999 kW | 0.001 kW | ±(1% + 0.008 kW) | ||||
| 10 KW ... 99.99 kW | 0.01 kW | ±(1% + 0.08 kW) | ||||
| 100 KW ... 999.9 kW | 0.1 kW | ±(1% + 0.8 kW) | ||||
| 1 MW ... 9.999 MW | 0.001 MW | ±(1% + 0.008 MW) | ||||
| Görünür Güç | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 KVA ... 9.999 kVA | 0.001 kVA | ±(1% + 0.008 kVA) | ||||
| 10 KVA ... 99.99 kVA | 0.01 kVA | ±(1% + 0.08 kVA) | ||||
| 100 KVA ... 999.9 kVA | 0.1 kVA | ±(1% + 0.8 kVA) | ||||
| 1 MVA ... 9.999 MVA | 0.001 MVA | ±(1% + 0.008 MVA) | ||||
| Reaktif Güç | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 KVAR ... 9.999 kVAR | 0.001 kVAR | ±(1% + 0.008 kVAR) | ||||
| 10 KVAR ... 99.99 kVAR | 0.01 kVAR | ±(1% + 0.08 kVAR) | ||||
| 100 KVAR ... 999.9 kVAR | 0.1 kVAR | ±(1% + 0.8 kVAR) | ||||
| 1 MVAR ... 9.999 MVAR | 0.001 MVAR | ±(1% + 0.008 MVAR) | ||||
| Aktif Enerji | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 KWH ... 9.999 kWh | 0.001 kWh | ±(2% + 0.008 kWh) | ||||
| 10.00 KWH ... 99.99 kWh | 0.01 kWh | ±(2% + 0.08 kWh) | ||||
| 100.0 KWH ... 999.9 kWh | 0.01 kWh | ±(2% + 0.8 kWh) | ||||
| 1 MWH ... 9.999 MWh | 0.001 MMh | ±(2% + 0.008 MWh) | ||||
| Görünür Enerji | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 KVARH ... 9.999 kVARh | 0.001 kVARh | ± (2% + 0.008 kVARh) | ||||
| 10.00 KVARH ... 99.99 kVARh | 0.01 kVARh | ± (2% + 0.08 kVARh) | ||||
| 100.0 KVARH ... 999.9 kVARh | 0.01 kVARh | ± (2% + 0.8 kVARh) | ||||
| 1 MVARH ... 9.999 MVARh | 0.001 MVARh | ± (2% + 0.008 MVARh) | ||||
| Reaktif Enerji | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 … 9.999 kVARh | 0.001 kVARh | ± (2% + 0.008 kVARh) | ||||
| 10 … 99.99 kVARh | 0.01 kVARh | ± (2% + 0.08 kVARh) | ||||
| 100 … 999.9 kVARh | 0.01 kVARh | ± (2% + 0.8 kVARh) | ||||
| 1 … 9.999 MVARh | 0.001 MVARh | ± (2% + 0.008 MVARh) | ||||
| Güç Faktörü | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 0 ... 1 | 0.01 | ± 0.04 | ||||
| Faz Açısı | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| -180° ... +180° | 0.1° | ±1° | ||||
| Frekans | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 45 Hz ... 65 Hz | 0.1 Hz | ± 0.1 Hz | ||||
| 50 / 60 Hz’de AC Voltajının Harmonikleri | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 1 … 20’nci sıra | 0.1 V | ± (2% + 0.5 V) | ||||
| 21 … 30’uncu sıra | 0.1 V | ± (2% + 0.5 V) | ||||
| 31 … 50’nci sıra | 0.1 V | Belirtilmemiş | ||||
| 50 / 60 Hz’de Alternatif Akımın (AC) Harmonikleri | ||||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||||
| 1 ... 20’nci sıra | 0.001 ... 1 A 0.1 % | ± (2% + 0.5 A) ± (2% + 10 dijit) | ||||
| 21 ... 30’uncu sıra | 0.001 ... 1 A 0.1 % | ± (2% + 0.5 A) ± (2% + 10 dijit) | ||||
| 31 ... 50’nci sıra | 0.001 ... 1 A 0.1 % | Belirtilmemiş | ||||
| Diğer Teknik Özellikler | ||||||
| Ekran | 3.7 inç nokta vuruşlu LCD ekran (320 x 240 piksel) | |||||
| Güvenlik Standartları | IEC1010CAT III 600 V | |||||
| Giriş Direnci AC V | 10 MOhm | |||||
| Çalışma Frekansı Akım Pensi | 40 Hz ... 1 kHz | |||||
| Test Edilen Çalışma Frekansı Akım Pensi | 45 Hz ... 65 Hz | |||||
| Aşırı Yük Koruması | AC V AC A | 720 V RMS 1300 A akım pensi ile | ||||
| Hafıza | SD hafıza kartı | |||||
| Örnekleme Hızı | 1 saniye | |||||
| Data Logger Fonksiyonu | SD kartta gerçek zamanlı depolama | |||||
| Kayıt Aralığı | 2 ... 7200 saniye | |||||
| Veri Çıkışı | Bağlantı kablosuna göre USB ya da RS-232 aracılığıyla | |||||
| Çalışma Sıcaklığı | 0 ... 50 °C | |||||
| Ortam Nemi | < 80% n.o | |||||
| Güç Kaynağı | 8 x 1.5 V AA pil | |||||
| Güç Tüketimi | Cihaz: 500 mA DC Akım pensi: 34 mA DC | |||||
| Maksimum Kablo Çapı | Rogowski bobini: 175 mm | |||||
| Boyut | Cihaz: 225 x 125 x 64 mm | |||||
| Ağırlık | Cihaz: 948 g (pil ile) Akım pensi: 467 g (kablo ile) | |||||
