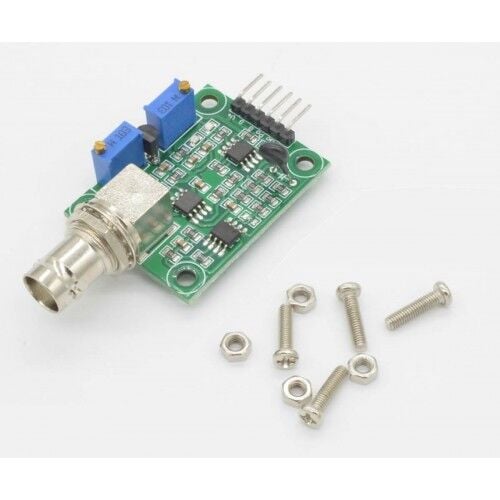

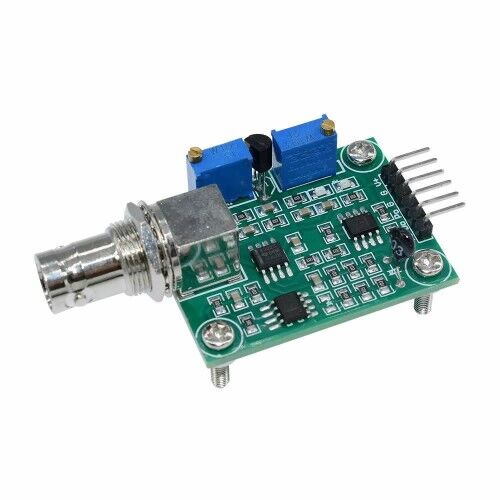

PH4502C Ph Metre Modül

Ph4502c Sıvı Su Ph Ölçüm Sensör Modülü

Analog Çıkışlı Sıvı 0-14Ph Algılayıcı BNC Soket Ph Metre Test Akvaryum Hidroponik Laboratuar Asit Baz

Sadece kart yollanır. Yanında prob yollanmaz.

     PH4502C sıvı ph ölçüm ve izleme sensör modülüdür. Bnc girişli ph elektrot prob ile kullanılır. Sıvının asidik veya bazik karakterini ölçmek için analog voltaj çıkışı üretir. Arduino ve benzeri mikrodenetleyici projelerinde su kalite takibi, laboratuvar deneyleri, sıvı izleme sistemleri ve eğitim amaçlı uygulamalarda kullanılabilir.

     Modül 5V besleme ile çalışır. Ölçüm aralığı ph0 ile ph14 arasındadır. Çıkış tipi analog voltaj sinyalidir. Kart üzerinde 2 adet trimpot bulunur. Bunlardan biri analog ofset ayarı, diğeri ph limit ayarı için kullanılır. Bnc konnektöre yakın olan trimpot genellikle ofset kalibrasyonu içindir.

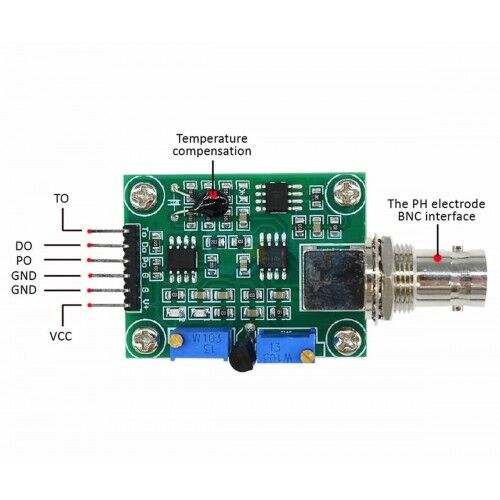

     Kart üzerinde to, do, po, g, g ve v+ pinleri bulunur. Po pini analog ph çıkışıdır ve mikrodenetleyicinin analog girişine bağlanır. Do pini ayarlanabilir limit eşiğine bağlı tetik çıkışıdır. V+ pini 5V besleme girişidir. G pinleri toprak bağlantısı içindir. To pini sıcaklık çıkışı olarak işaretlenmiştir.

     Bu tip kartlarda nötr ph7 noktası doğrudan 0V yerine ofsetlenerek okunur. Yaygın kullanımda prob sökülür, bnc uçları kısa devre edilir ve po çıkışı 2.5V olacak şekilde ofset trimpotu ayarlanır. Bu ayardan sonra kart nötr değeri merkeze alacak şekilde çalışır. Ardından gerçek ölçümlerde analog çıkıştan ph değeri hesaplanır.

     Kullanım sırasında doğru sonuç için kalibrasyon yapılması gerekir. Ölçüm sonrası probun deiyonize veya distile su ile durulanması tavsiye edilir. Prob çözeltiye daldırıldıktan sonra ölçüm değerinin oturması için bir süre beklenmelidir. Bu ürün tek başına profesyonel laboratuvar cihazı değil, elektronik projeler ve genel amaçlı ölçüm uygulamaları için kullanılan ph sensör arabirim kartıdır.

Özellikleri:

•     Besleme voltajı: Dc 5V
•     Çalışma akımı: 5mA-10mA
•     Güç tüketimi: 0.5W altı
•     Ölçüm aralığı: ph0-ph14
•     Tepki süresi: 5sn altı
•     Kararlılık süresi: 60sn altı
•     Nominal sıcaklık: 20C
•     Nominal nem: 65%RH
•     Çalışma sıcaklığı: 0C  /  60C
•     Bağlantı tipi: Bnc
•     Montaj delikleri: 4 adet M3

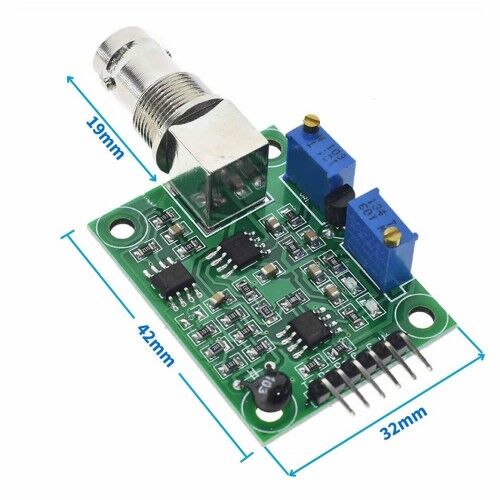

•     Boyutlar:   42mm x 32mm x 20mm
•     Ağırlık:  25gr
