PICKIT 2 PICKIT 3 Zif Soket Adaptörü

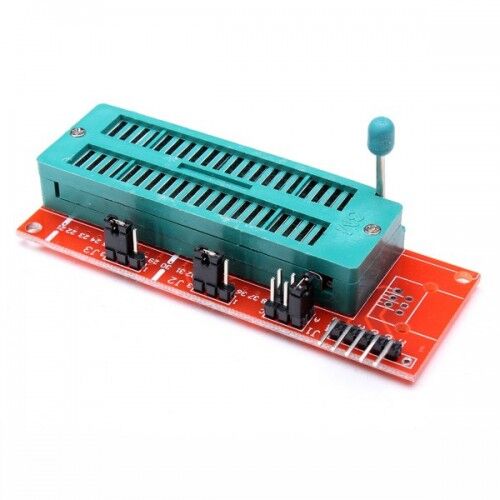

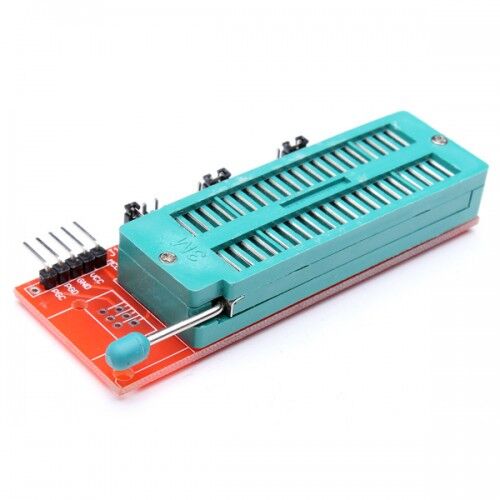

PICKIT 2 PICKIT 3 Zif Soket Adaptörü, PIC programlayıcıları için özel olarak tasarlanmış bir araçtır. Genellikle programlayıcılar yalnızca ICSP çıkış soketine sahiptir ve bu durum, programlama işlemi için devrelerin kurulmasını zorlaştırabilir. Zif soket adaptörü, bu sorunları ortadan kaldırmak amacıyla geliştirilmiştir ve kullanımı son derece basittir.

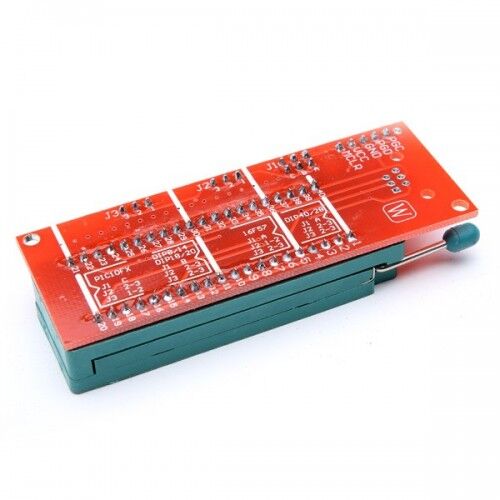

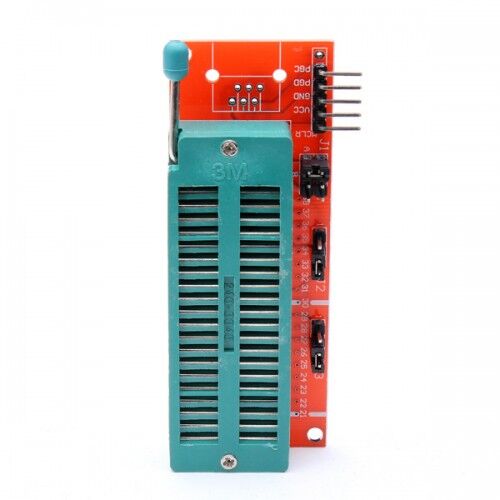

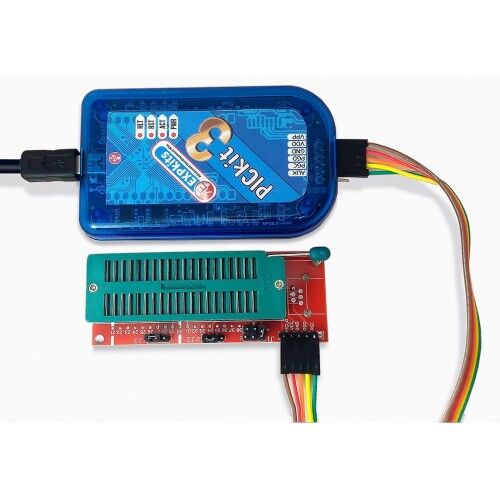

Bu adaptör, çeşitli pin sayılarına göre jumper ayarları ile özelleştirilebilir. Üzerinde yer alan 3 adet jumper sayesinde, 40 pin, 28 pin ve 18 pin gibi farklı PIC pin sayıları için uygun bağlantılar kolayca yapılabilir. Kullanıcılar, programlayıcı ile zif devresi arasında 5 pin ICSP bağlantısını kurarak, programlama işlemini zahmetsizce gerçekleştirebilirler.
PICKIT 2 PICKIT 3 Zif Soket Adaptörü, özellikle eğitim ve prototipleme süreçlerinde kullanılır. Elektronik projelerde, PIC mikrodenetleyicilerin programlanması için idealdir. Geliştiriciler, bu adaptör sayesinde karmaşık devre kurulumları yapmadan, doğrudan zif soket üzerinden programlama işlemlerini gerçekleştirebilirler.
Bu adaptörün en büyük avantajı, kullanım kolaylığı ve hata payının azaltılmasıdır. Jumper ayarları sayesinde, kullanıcılar hangi pin sayısını kullanacaklarını kolayca belirleyebilir. Ayrıca, PIC10FX dışındaki tüm PIC mikrodenetleyicilerle uyumlu olması, geniş bir uygulama yelpazesi sunar.
- Özellikler: Zif soket, jumper ayarları, 5 pin ICSP bağlantısı
- Teknik Veriler: 40 pin, 28 pin, 18 pin, 8-14-20 pin destekler
- Kullanım Alanları: Eğitim, prototipleme, elektronik projeler
