Powerbank PB06
Powerbank Devresi 5V 2.4A Usb Çıkış
Type-C Usb Lityum Pil 5V 2.4A Şarj Deşarj 18650 Güç Kaynağı DIY Taşınabilir Enerji

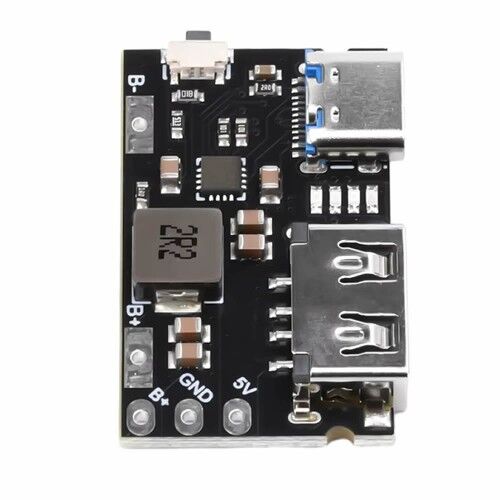

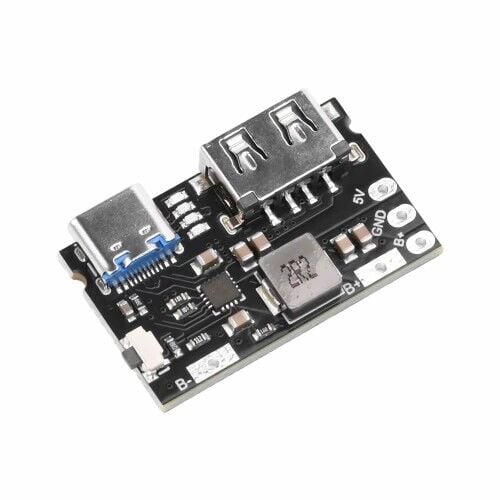

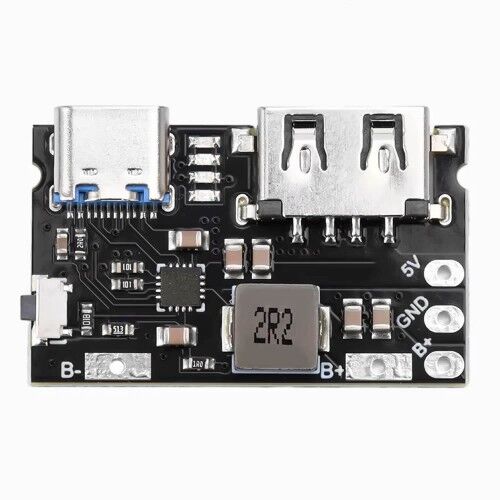

Bu modül, tek hücreli lityum piller için geliştirilmiş, yüksek verimli bir şarj ve deşarj (yükseltici) devresidir. Üzerinde hem Type-C girişi hem de Usb-A çıkışı bulunur. Usb A soketi pcb içine gömülü (sinking board) tasarımıdır; bu sayede kartın toplam kalınlığı sadece 5.8mm'ye düşürülmüştür ve ultra ince projeler için mükemmel bir çözüm sunar.
Modül, hem 3.7V lityum pili şarj etme hem de pildeki enerjiyi 5V seviyesine yükselterek dışarı verme (boost) işlemini tek başına yapar. Üzerindeki akıllı çip sayesinde pil voltajına göre şarj akımını otomatik ayarlar. Kartın sol tarafında bulunan buton ve led göstergeler sayesinde pil doluluk oranı anlık olarak takip edilebilir. Ayrıca kartın sağ tarafında, Usb portuna alternatif olarak kablo lehimleyerek çıkış alabileceğiniz 5V ve GND pedleri de mevcuttur.
Giriş ve çıkış soketleri
Type-c soket
- Sadece şarj girişi olarak kullanılır
- 5v besleme ile pili şarj eder
- Çıkış vermez
Usb-a soket
- 5v sabit çıkış sağlar
- Harici cihazların beslenmesi için kullanılır
- Maksimum çıkış akımı 2.4a
B+ / B- padleri
- 3.7V li-ion pil bağlantısı içindir
- Pilin ters bağlanması ürüne kalıcı hasar verir.
- Birden fazla pil sadece paralel bağlanabilir
- Seri pil bağlantısı yapılmamalıdır
- Pil bağlantı kabloları ince teller ile yapılmamalıdır. Çok uzun olmamalıdır
- Kaliteli pil kullanılmalıdır. Yaşlı ve yıpranmış pil kullanmayınız.
5v / gnd padleri
- Lehimlenebilir alternatif 5v çıkış noktalarıdır
Özellikler:
- Besleme voltajı: Type C usb Dc 5V
- Şarj kesme voltajı: 4.2V ±%1
- Şarj akımı: 2.4A ±%5 (Giriş)
- Deşarj kesme voltajı: 2.95V
- Çıkış voltajı: Usb A Dc 5V
- Çıkış akımı: 2.4A
- Verim: >%90 (3.6V pil voltajı, 0.5~2.4A yükte)
- Bekleme akımı: <200uA
- Kullanıcı butonu.
- Pil kapasite gösterge ledleri
- Pil voltajı 3v altındaysa 300ma ön şarj moduna geçer
- 3v üzeri sabit akım şarj moduna geçer
- Kısa süreli buton basımı ile pil seviye göstergesi aktif olur
- Giriş gücü bağlanıp çıkarıldığında usb çıkışı kısa süreli kapanır
- Aşırı şarj koruması
- Düşük voltaj koruması
- Renk: Siyah
- Çalışma sıcaklığı: -10C / 105C

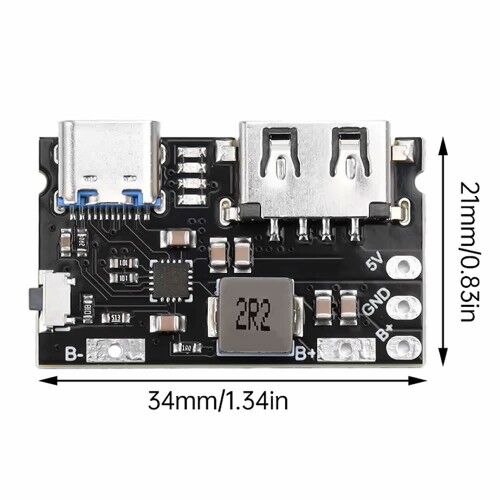

- Boyutlar: 21mm x 34mm
- Ağırlık: 5gr
Kullanım talimatları ve uyarılar:
- Pil Bağlantısı (B+ / B-): Görselde kartın alt köşelerinde yer alan "B+" ve "B-" pedlerine pil bağlanır. B+ pilin artısına, B- pilin eksisine gitmelidir.
- Piller kesinlikle seri bağlanamaz (7.4V vb. giriş yapılırsa ürün bozulur). Sadece 3.7V piller paralel bağlanarak kapasite artırılabilir.
- Pili ilk kez lehimlediğinizde devre çıkış vermeyebilir. Aktif hale gelmesi için tip c portundan şarja takmanız gerekir.
- Buton ve Gösterge: Sol taraftaki butona kısa basıldığında, Type-c portunun yanındaki 4 adet led yanarak pil seviyesini gösterir. Ledler yaklaşık 30 saniye sonra otomatik söner.
- Bağlantı: Piller B+ ve B- pedlerine lehimlenmelidir. Ters bağlantı koruması yoktur, kutuplara dikkat ediniz.
- Pil bağlantı kabloları yüksek akımı (2.4A) taşıyabilecek kalınlıkta ve mümkün olduğunca kısa olmalıdır.
Gösterge ledlerinin anlamları:
- 4 Led: %75-100 pil seviyesi
- 3 Led: %50-75 pil seviyesi
- 2 Led: %25-50 pil seviyesi
- 1 Led: %0-25 pil seviyesi (düşük batarya)
- Yanıp sönen Led: Şarj oluyor veya pil çok düşük
Paket içeriği:
- 1 Adet Powerbank PB06
