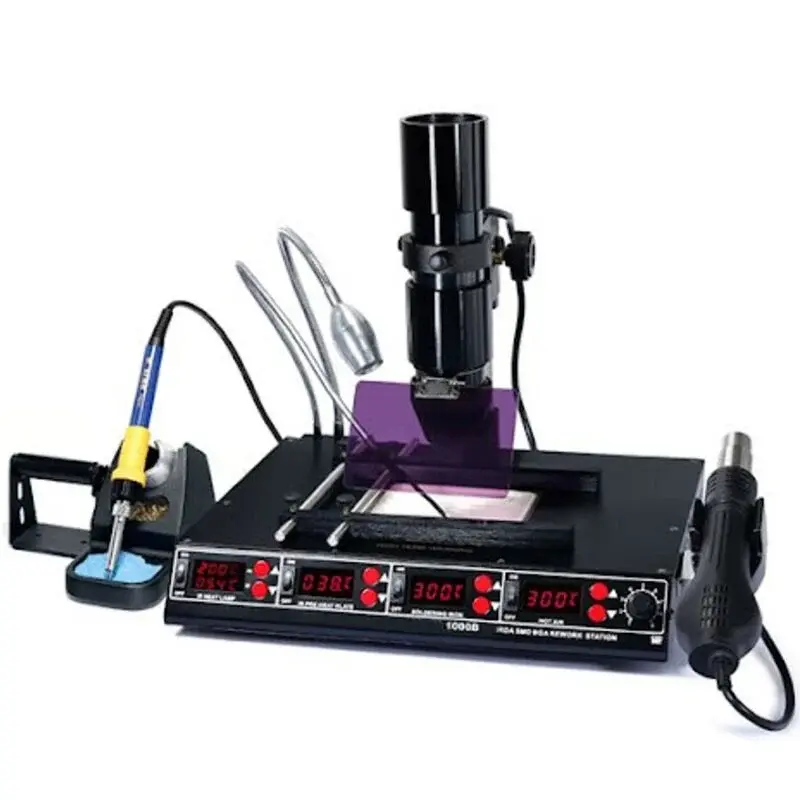

Prolink P-1000B Kızılötesi Sıcak Hava BGA Onarım İstasyonu

PROLİNK P-1000B 4’ü 1 Arada BGA Rework ve Lehimleme İstasyonu

PROLİNK P-1000B, profesyonel elektronik tamir ve BGA rework işlemleri için geliştirilmiş 4’ü 1 arada kızılötesi rework istasyonudur. Kızılötesi lamba, BGA ön ısıtma istasyonu, lehimleme istasyonu ve sıcak hava tabancası fonksiyonlarını tek bir platformda birleştirerek SMT ve Mikro BGA onarımlarında maksimum verim sağlar.

Gelişmiş Kızılötesi Isıtma Teknolojisi

Yeni nesil Samsung mikroişlemci tabanlı PID programlanabilir sıcaklık kontrolü, girdaplı hava akımı oluşturmadan ısıyı doğrudan hedef bileşene yönlendirir. Bu sayede çevredeki SMT bileşenleri zarar görmez ve güvenli rework işlemleri gerçekleştirilir.

Geleneksel sıcak hava sistemlerine kıyasla kızılötesi penetrasyon gücü yüksek olan bu teknoloji, IC çevresindeki küçük bileşenlerin patlamasını ve yerinden oynamasını önler. Teknisyen odaklı tasarım sayesinde kızılötesi ısı, bileşen sökme, değiştirme ve yeniden lehimleme işlemlerinde hassas şekilde kontrol edilebilir.

Kullanıcı Dostu ve Güvenli Tasarım

• Uzun ömürlü, düşük maliyetli ve kolay değiştirilebilir kızılötesi lamba
• Enerji tasarruflu, düşük voltajlı LED aydınlatma
• Harici sensörlü sıcaklık kontrol modu ile IC yüzey sıcaklığı algılama
  (özellikle yeni başlayan teknisyenler için güvenli kullanım)
• Siyah renkli ön ısıtma plakası sayesinde daha hızlı ısınma ve homojen ısı dağılımı

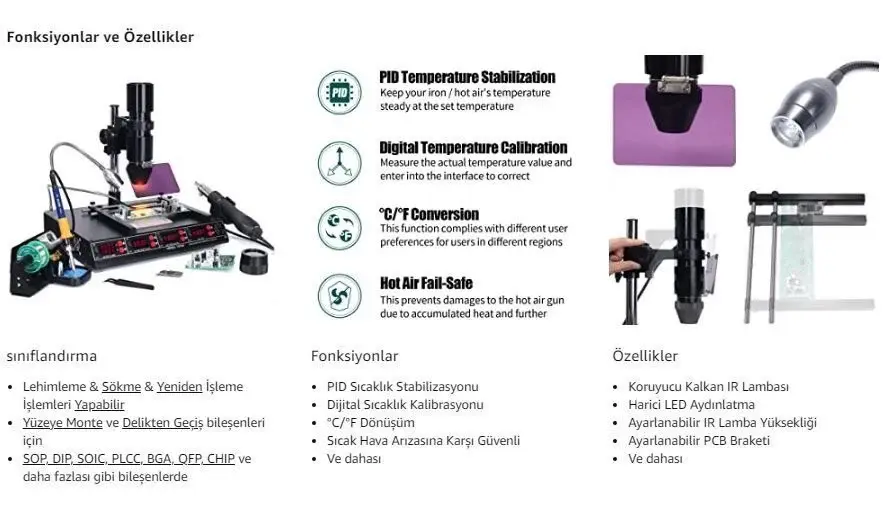

Çok Fonksiyonlu Rework Çözümü

PROLİNK P-1000B ile:

• Lehimleme ve lehim sökme
• Ön ısıtma işlemleri

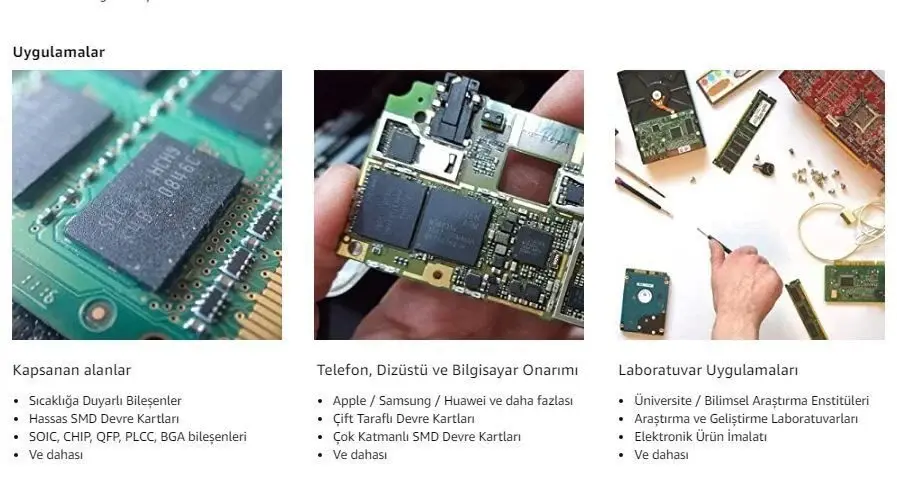

• SMT ve Mikro BGA bileşen onarımları
  tek bir cihaz üzerinden profesyonel olarak yapılabilir.

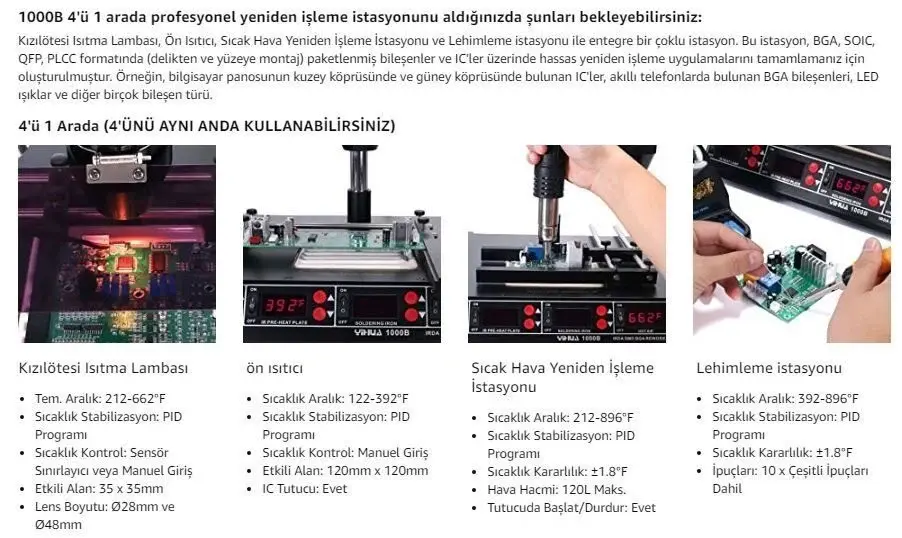

Teknik Özellikler

Genel Teknik Veriler

• Voltaj: AC 220V ±10%
• Maksimum Güç Tüketimi: 715W
• Uygun SMT Bileşen Boyutu: 15–35 cm

Ön Isıtma İstasyonu

• Maksimum Güç: 540W
• Isıtma Türü: Uzak kızılötesi ısıtma plakası
• Sıcaklık Aralığı: 50°C – 200°C
• Ekran: LED
• Ön Isıtma Alanı: 120 × 120 mm

Kızılötesi Lamba Ünitesi

• Maksimum Güç: 150W
• Isıtma Türü: Kızılötesi emisyon lambası
• Sıcaklık Aralığı: 100°C – 350°C (212°F – 662°F)
• Sıcaklık Stabilitesi: ±1°C
• Etkili Işınlama Alanı: 35 × 35 mm
• Lens Seçenekleri: 28 mm / 38 mm / 48 mm (2 adet lens haznesi ile)

Lehimleme İstasyonu

• Maksimum Güç: 75W
• Isıtıcı: İthal yüksek kaliteli ısıtıcı
• Sıcaklık Aralığı: 200°C – 480°C (392°F – 896°F)
• Sıcaklık Stabilitesi: ±1°C
• Toprak Ucu Voltajı: <2 mV
• Toprak Empedansı: <2 Ohm
• Ekran: LED
• Kablo Uzunluğu: ≥100 cm

Sıcak Hava Rework Ünitesi

• Maksimum Güç: 700W
• Isıtıcı Tipi: Seramik iskelet ısıtıcı
• Fan Türü: Fırçasız spiral hava akımı
• Hava Akışı: ≤130 L/dk
• Sıcaklık Aralığı: 100°C – 480°C (212°F – 896°F)
• Sıcaklık Stabilitesi: ±1°C
• Ekran: LED
• Kablo Uzunluğu: ≥100 cm
