PT100 Sinyal to 4-20mA Çevirici Modül 400C
PT100 Sıcaklık Sensör Sinyali İçin 4-20mA Çevirici Transmitter Modül
0C / 400C DC 24V Rtd Termometre Klima Fırın KazanTermostat Isıtıcı Fırın Endüstri Otomasyon
Pt100 sensörlerini okur. Okuduğu sıcaklık değerlerini 4-20ma sistemine çevirirerek aktarır. 0C / 400C aralığında çalışan sensörler ile kullanılabilir. Pt100 ler yüksek ve hassas sıcaklık ölçme işlemlerinde tercih edilir. Fırın, kazan, klima vb endüstriyel uygulamalarda çok yaygın olarak kullanılmaktadır.

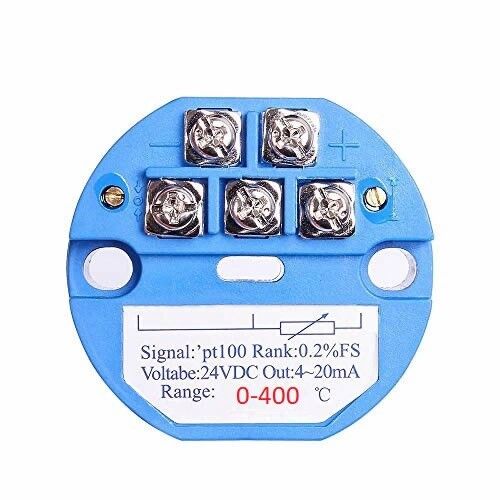

Aşağıdaki ( veya 8 numaralı resim ) de gösterildiği gibi 3 lü klemens üzerinden pt100 bağlantısı yapılır. 2 li klemense Dc 24V besleme bağlanır. Bu besleme bağlantısı üzerinden 2 kablo ile 4-20mA sisteme bağlantı yapılır. Modül üzerinde 2 adet ayar potu bulunmaktadır. Bu potlar ile span ve zero ayarları yapılır.
Özellikler:
- Pt100 sıcaklık sensör için 4-20mA sistem çevirici
- Çalışma voltajıi: DC 24V
- Sıcaklık ölçüm aralığı: 0C / 400C
- Çıkış: 4-20mA
- Akım sınırı: 26mA
- Span ve Zero ayar potları
- Doğruluk: -+0.2 % FS
- Besleme ters bağlantı koruması
- Modül çalışma sıcaklığı: -20C / 80C
- Renk: Mavi

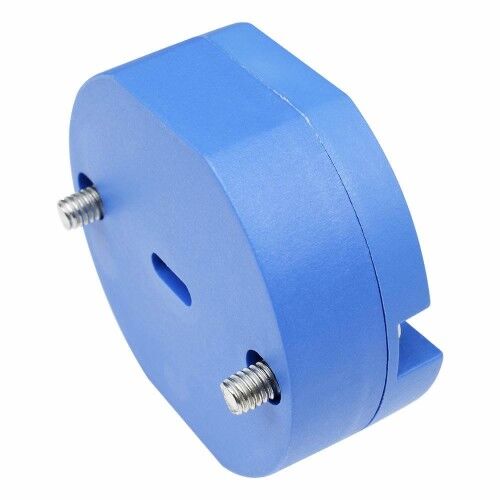

- 2 Adet montaj deliği
- Kablo montaj deliği

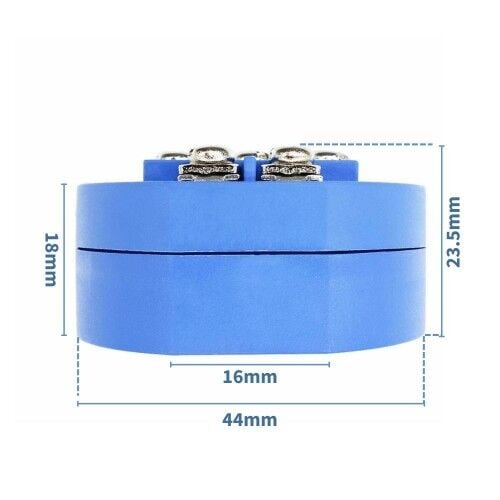

- Boyutlar: 23mm x 44mm
- Ağırlık: 25gr
Paket içeriği:

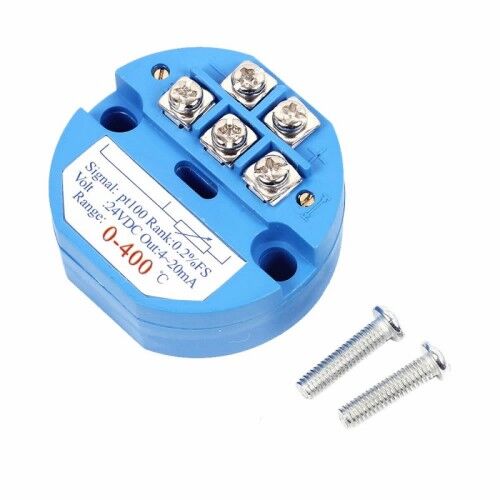

- 1 Adet PT100 Sinyal to 4-20mA Çevirici Modül 400C
- 2 Adet bağlantı vidası
