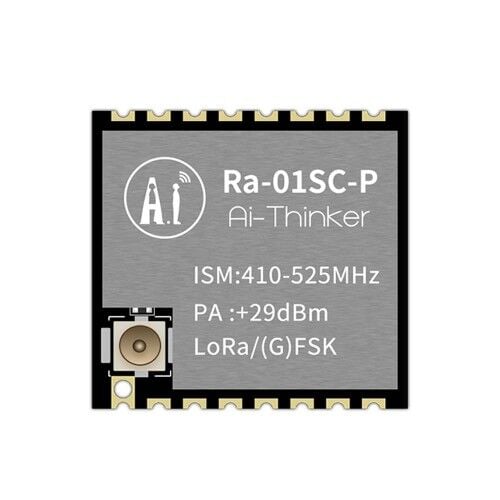

RA-01SC-P Lora Transceiver
Lora RA-01SC-P Rf Modül
410MHz-525MHz LLCC68+ Transceiver Uzun Mesafe 0.5km/10km Su Elektrik Gaz Sayacı Kablosuz Sensör Sıcaklık Data İzleme Uzaktan Kontrol Telemetri Otomasyon Robot Pompa Elektrik Kontrol
RA-01SC-P LoRa (uzun mesafe radyo) haberleşme modülü. LLCC68+ entegresi kullanılmıştır. Üzerindeki dahili PA (güç yükseltici) sayesinde standart modüllerden çok daha yüksek bir çıkış gücüne (+29dBm) ulaşır. Bu yüksek güç, rf sinyallerinin engelleri daha kolay aşmasını sağlar. Standart antenlerle 6-7km, yüksek kazançlı antenlerle ise açık alanda 10-15km'ye kadar kararlı haberleşme sağlandığı görülmektedir.
Iot sensör okuma çeşitli kontrol otomasyon işlemleri sayaç okuma gibi uygulamalarda yaygın olarak kullanılmaktadır. 410MHz-525MHz frekanların da çalışabilir. Ufl soketi ile harici anten bağlantısı yapılır. Ayrıca kenardaki anten pini ile pcb üzerinden yada uygun kalınlıktaki helical vb antenler lehimlenerek kullanılabilir.

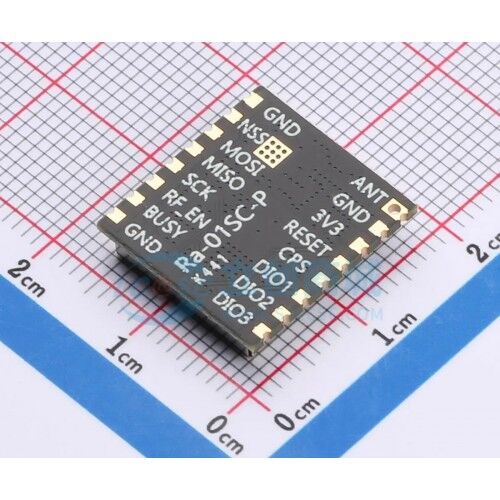

RA-01SC-P modülünde dahili PA (güç yükseltici) ve LNA (düşük gürültü yükseltici) bulunmaktadır. PA, çipin çıkış gücünü standart +22dBm seviyesinden +29dBm'e yükseltir. LNA ise alıcı tarafta devreye girerek hassasiyeti -137dBm seviyesine taşır. Bu iki bileşen birlikte link bütçesini önemli ölçüde artırır ve aynı anten ile ortam koşullarında PA'sız modüllere kıyasla daha uzun mesafede kararlı haberleşme imkanı sağlar. CPS pini MCU tarafından kontrol edilerek PA devre dışı bırakılabilir, bu sayede modül kısa mesafe veya düşük güç gerektiren uygulamalarda da kullanılabilir.
Özellikler:
- Ai-Thinker RA-01SC-P Lora Transceiver
- Entegre: LLCC68+
- Çalışma voltajı: DC 3.3V (3.0V - 3.6V) ( Akım kapasitesi 1A altında olmamalıdır)
- Çalışma akımı alıcı: 11mA
- Çalışma akımı verici: 700mA (Dahili PA destekli)
- Çıkış gücü: +29dBm 700mA
- Haberleşme mesafesi: 0.5km - 15km ( Uygun anten ve haberleşme ortamı performansı etkiler)
- Çalışma frekansı: 410MHz - 525MHz
- Haberleşme arayüzü: Spi
- Maksimum paket boyutu: 256 byte
- Programlanabilir veri hızı: maksimum 300kbps
- LoRa bant genişliği: 125kHz, 250kHz, 500kHz
- FSK, GFSK, LoRa modülasyon desteği
- Yayılma faktörü: SF5-SF11
- Hassasiyet: -137dBm
- Metal koruma kasası
- Ufl soket ile harici anten bağlantı desteği
- Çalışma sıcaklığı: -40C / 85C

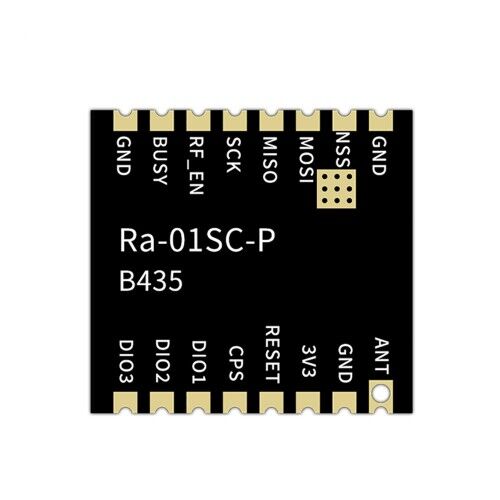

- Paket: Smd (16 pin)
- Pin aralığı: 2mm

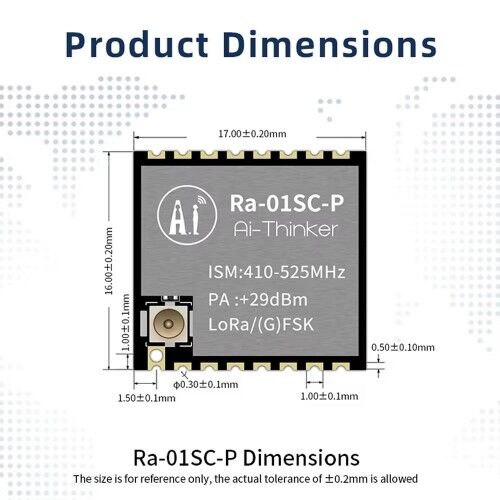

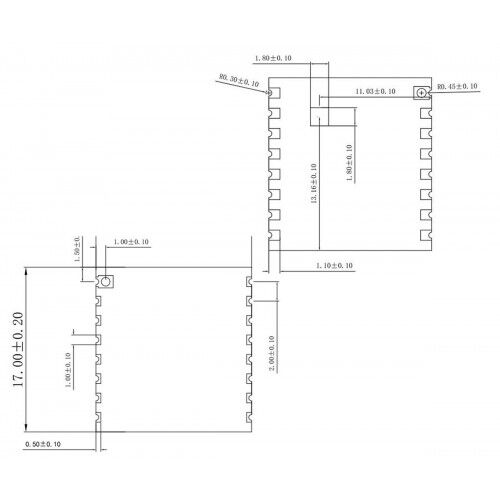

- Boyutlar: 16mm x 17mm x 3.2mm
- Ağırlık: 3gr
