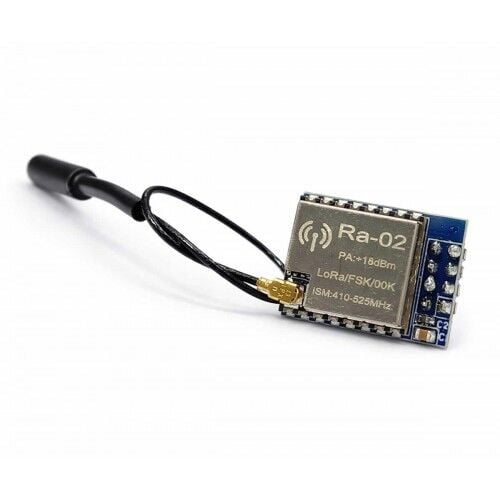

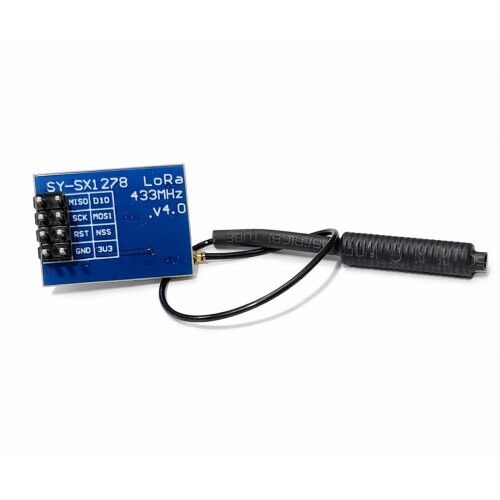

Ra-02 SX1278 Dip Modül Antenli

433Mhz Lora RA-02 SX1278 Kablosuz Haberleşme Modülü Antenli

433 Mhz SX1278 Transceiver Uzun Mesafe 0.5km/10km Su Elektrik Gaz Sayacı Kablosuz Sensör Sıcaklık Data İzleme Uzaktan Kontrol Telemetri Otomasyon Robot Pompa Elektrik Kontrol

     SX1278 tabanlı Ra-02 LoRa modülü, uzun mesafeli ve düşük güç tüketimli kablosuz veri iletimi için tasarlanmış spread spectrum haberleşme modülüdür. SEMTECH SX1278 RF entegresi kullanır ve Ai-Thinker (Anxinke) tarafından üretilmiştir. NRF24L01 pin dizilimi ile uyumlu arayüze sahiptir, bu sayede mevcut tasarımlarda donanım değişikliği yapmadan yazılım güncellemesi ile kullanılabilir.

     433MHz frekans bandında çalışır. LoRa modülasyon teknolojisi sayesinde yüksek alıcı hassasiyeti ve güçlü parazit bağışıklığı sunar. Açık alan koşullarında çok uzun mesafeli haberleşme uygulamaları için uygundur.

Özellikler:

• Ra-02 SX1278 Dip Modül Antenli
• SX1278 Entegre
• Çalışma voltajı: DC 3.3V
• Alıcı akımı (RX): 10mA
• Verici akımı (TX): 120mA (+20dBm çıkış gücünde)
• Düşük güç tüketimi, air wake-up destekli
• Çıkış gücü: +20dBm 100mW
• Alıcı hassasiyeti: -148dBm
• Stabil rf çıkış gücü
• Haberleşme mesafesi: 0.5km / 10km
• Çalışma frekansı: 433MHz  ( 420 / 450MHz )
• Haberleşme: SPI
• Haberleşme hızı: Maksimum 300kbps
• Modülasyon: LoRa, FSK, GFSK, MSK, GMSK, OOK
• RSSI dinamik aralığı: 127dB
• Otomatik rf sinyallerini tanıma
• CAD modu ve yüksek hızlı AFC desteği
• Paket yapısı: Donanımsal CRC destekli, 256 byte veri uzunluğu
• Metal koruma kasası
• Çalışma sıcaklığı:  -40C  /  85C
• 2x4 Pin Erkek pin header soket
• Pin aralığı: 2.54mm

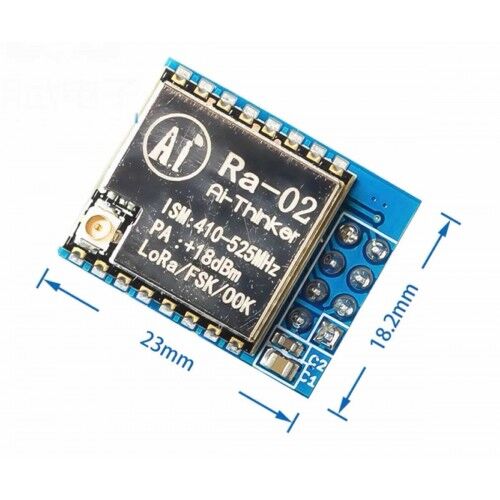

• Boyutlar:  18mm x 23mm
• Anten boyu: 130mm
• Ağırlık: 5gr

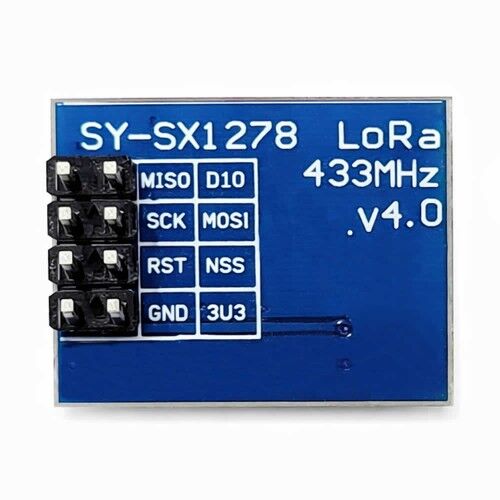

Pin açıklaması:

• MISO: SPI veri çıkışı
• SCK: SPI saat sinyali
• RST: Modül reset girişi
• GND: Toprak hattı
• D10: Harici kontrol pini chip select amaçlı kullanılabilir
• MOSI: SPI veri girişi
• NSS: SPI chip select hattı
• 3.3V: Besleme gerilimi girişi

Avantajlar:

• Ultra uzun menzil kablosuz iletişim
• Güçlü anti parazit performansı
• Düşük enerji tüketimi
• NRF24L01 uyumlu pin dizilimi
• Endüstriyel ve IoT uygulamalarına uygun yapı

Kullanım alanları:

• Akıllı sayaç okuma sistemleri
• Akıllı ev ve bina otomasyonu
• Alarm ve güvenlik sistemleri
• IoT veri iletim projeleri
• Uzaktan sensör ve kontrol uygulamaları

Paket içeriği:

• 1 Adet Ra-02 SX1278 Dip Modül Antenli
