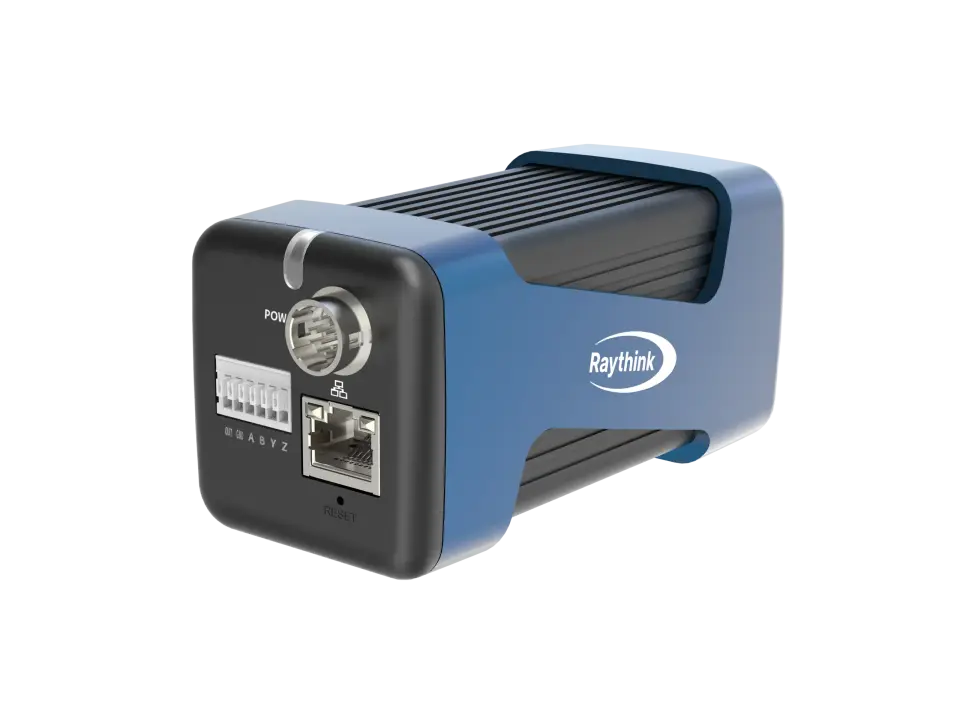

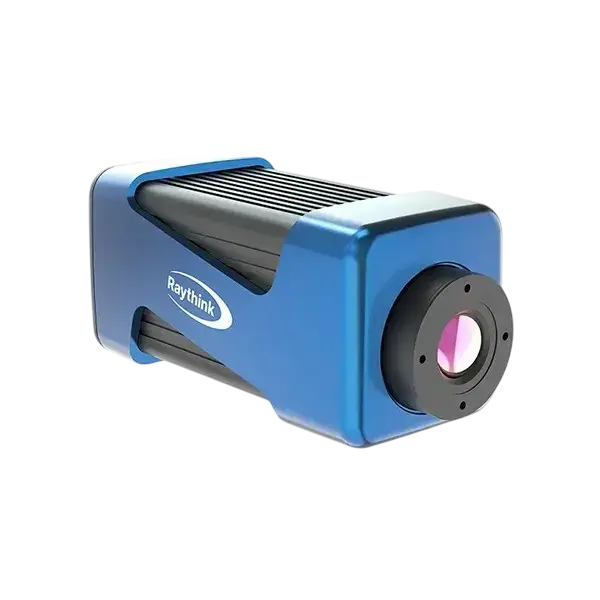

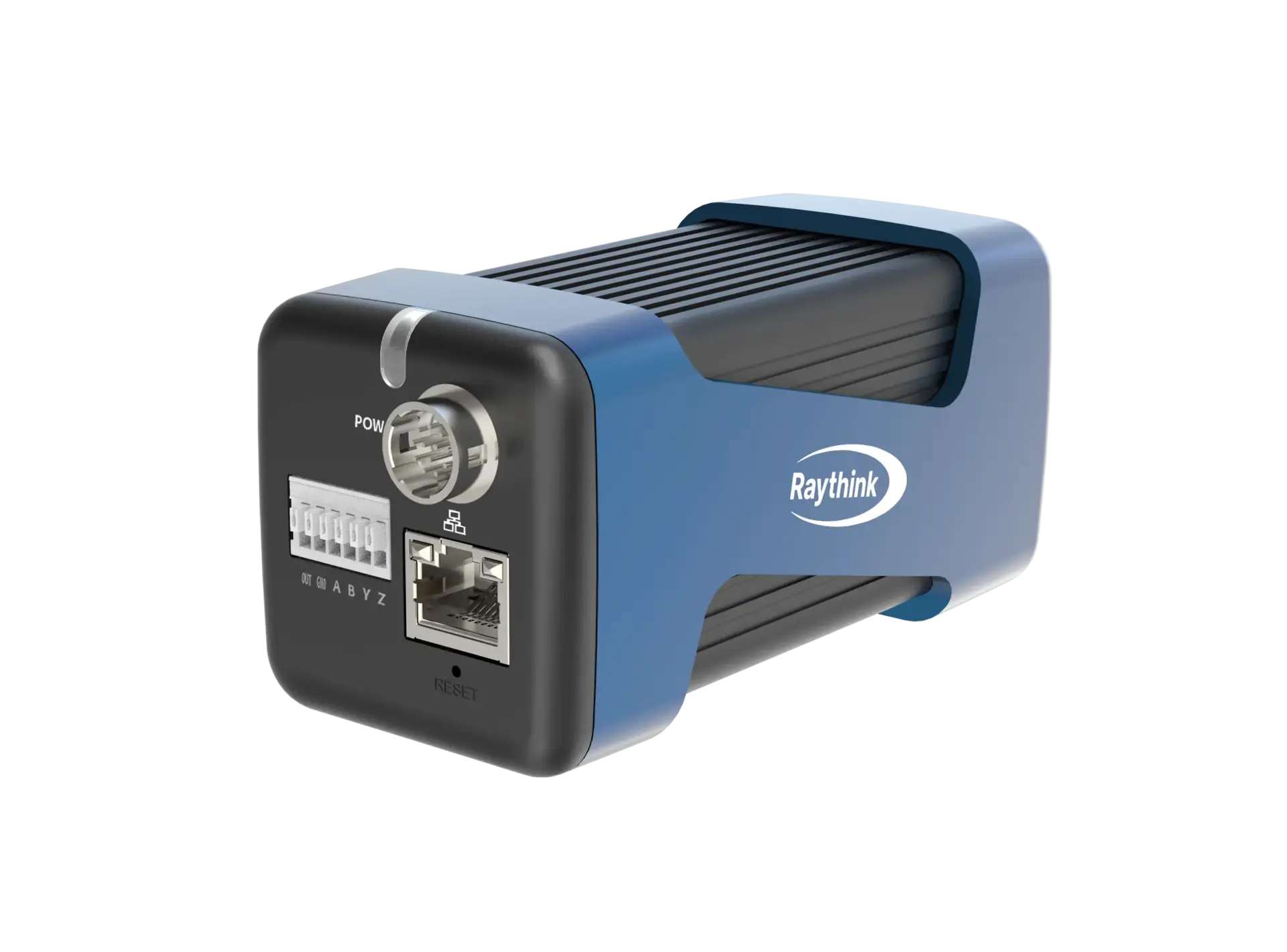

Raythink ATR31 Sabit Termal Kamera
ATR SERİSİ SABİT TERMAL KAMERALAR
ATR serisi, yüksek performanslı ve yüksek hassasiyetli, elektrikle ayarlanabilir sıcaklık ölçümü yapabilen termal kameralar sunar. Soğutmasız odak düzlemi dedektörü kullanarak çeşitli lens seçenekleriyle donatılmıştır. RTSP, ONVIF ve GigE gibi birçok iletişim protokolünü destekleyerek, profesyonel uygulama yazılımları ve evrensel SDK geliştirme paketleriyle uyumlu çalışır.
Serinin modelleri; elektronik devreler, eğitim, bilimsel araştırmalar ve endüstriyel otomasyon gibi alanlarda güvenilir bir çözüm sunar. Yüksek çözünürlüklü kızılötesi görüntüleme, elektrikli odaklama ve hızlı yanıt süresi ile ATR serisi, hassas sıcaklık ölçümü gerektiren uygulamalarda üstün performans sağlar.
Yüksek Kaliteli Görüntü Çıktısı
Yüksek çözünürlüklü kızılötesi dedektörler ile net ve detaylı termal görüntüler sunar.
- ATR31: 384×288 çözünürlük ile hızlı sıcaklık analizi sağlar.
- ATR61: 640×512 çözünürlük ile daha yüksek hassasiyet sunar.
- ATR1280: 1280×1024 çözünürlük ile en net ve ayrıntılı kızılötesi görüntüleri üretir.
Elektrikli odaklama lens tasarımı, aynı lens ile birden fazla alan derinliği hedefinin gözlemlenmesini sağlar.
Yüksek Hızlı Veri İletimi
Yüksek kare hızı sayesinde sıcaklık değişimlerini gerçek zamanlı olarak izleme imkanı sunar.
- ATR31: 50 Hz'e kadar kare hızı ile hızlı sıcaklık değişimlerini yakalar.
- ATR61 & ATR1280: RTSP ve ONVIF gibi protokolleri destekleyerek uzaktan izleme ve veri analizi için idealdir.
- ATR1280: GigE protokolünü destekleyerek yüksek çözünürlüklü görüntülerin gecikmesiz aktarımını sağlar.
Geniş Ölçüm Aralığı & Algoritma
-20°C ile +550°C arasında geniş bir sıcaklık ölçüm aralığı sunar. Çevresel faktörleri analiz eden sıcaklık telafi algoritması sayesinde ölçüm doğruluğu artırılır. Endüstriyel ısı kontrolü, Ar-Ge ve hassas sıcaklık analizleri için uygundur.
Uygulama Alanları
- Güç İzleme
- Yangın İzleme
- Elektronik Devre Muayenesi
- Petrokimya Tesisi İzleme
- Eğitim ve Araştırma
- Otomasyon
- Üretim İzleme
- Makine Görüş
Teknik Özellikler
| Özellik | ATR31 | ATR61 | ATR1280 HD |
|---|---|---|---|
| Termal Görüntüleme Parametreleri | |||
| Dedektör | Soğutmasız VOx dedektör | Soğutmasız VOx dedektör | Soğutmasız VOx dedektör |
| Kızılötesi Çözünürlük | 384×288 | 640×512 | 1280×1024 |
| Piksel Aralığı | 17μm | 12μm | 12μm |
| Spektral Bant | 8μm~14μm | 8μm~14μm | 8μm~14μm |
| Termal Hassasiyet (NETD) | <50mK | <50mK | <50mK |
| Sıcaklık Ölçüm Fonksiyonu | |||
| Ölçüm Aralığı | -20℃~+150℃, 0℃~550℃ | -20℃~+150℃, 0℃~550℃ | -20℃~+150℃, 0℃~550℃ |
| Ölçüm Doğruluğu | ±2°C veya ±2% | ±2°C veya ±2% | ±2°C veya ±2% |
| Sıcaklık Ölçüm Düzeltmesi | Yansıtılan sıcaklık, ortam sıcaklığı, atmosfer geçirgenliği, nesne yayma oranı, mesafe | Yansıtılan sıcaklık, ortam sıcaklığı, atmosfer geçirgenliği, nesne yayma oranı, mesafe | Yansıtılan sıcaklık, ortam sıcaklığı, atmosfer geçirgenliği, nesne yayma oranı, mesafe |
| Ölçüm Aracı | 12 nokta, çizgi ve alan için ölçüm kuralları, izoterm ayarı | 12 nokta, çizgi ve alan için ölçüm kuralları, izoterm ayarı | 12 nokta, çizgi ve alan için ölçüm kuralları, izoterm ayarı |
| Sıcaklık Genişliği Germe | Desteklenir | Desteklenir | Desteklenir |
| Görüntü ve Video | |||
| Kare Hızı | 50Hz | 25Hz | 15Hz |
| Paletler | 18 renk paleti (siyah-sıcak, beyaz-sıcak vb.) | 18 renk paleti (siyah-sıcak, beyaz-sıcak vb.) | 18 renk paleti (siyah-sıcak, beyaz-sıcak vb.) |
| Video Standartları | H.264, H.265 | H.264, H.265 | – |
| Dijital Zoom | 1.0~8.0 sürekli zoom | 1.0~8.0 sürekli zoom | 1.0~8.0 sürekli zoom |
| Sistem ve Cihaz Özellikleri | |||
| İletişim Arayüzü | RJ45, Gigabit ağ, özel RS485 | RJ45, Gigabit ağ, özel RS485 | RJ45, Gigabit ağ |
| Arayüz Protokolü | ONVIF, GB28181 | ONVIF, GB28181 | GigE Vision |
| Güç Besleme Modu | 10~36V DC, POE | 10~36V DC, POE | 6~16V DC |
| Boyutlar | 55mm×55mm×110mm | 55mm×55mm×110mm | 70mm×63mm×143mm (19mm lens) |
| Ağırlık | Yaklaşık 430g | Yaklaşık 430g | Yaklaşık 725g (19mm lens) |
