RF Demo Kit

RF Demo Kit Smith Chart Pcb

RF Devre Filtre Test Eğitim Analiz Kartı Swr Empedans Uyumu Attenuator 50ohm Load Thru Kısa Açık 433mhz Lc Low High Band Filtre Rf Kalibrasyon

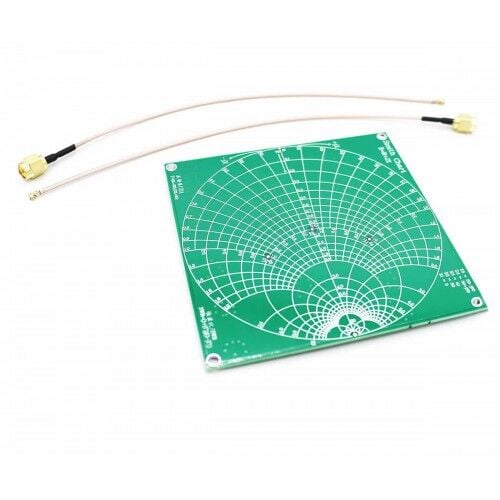

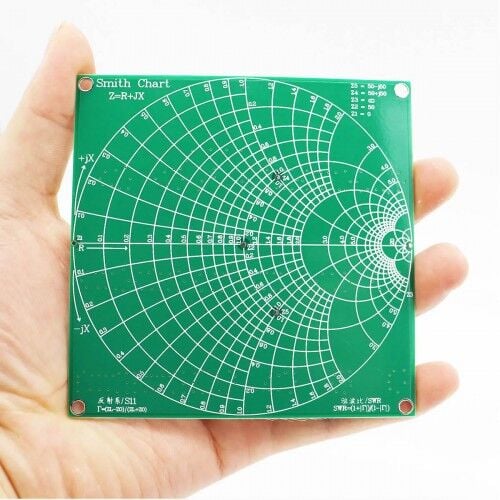

      Bu set, rf devrelerini anlamak, empedans davranışlarını görmek ve analiz cihazlarıyla pratik ölçümler yapmak için geliştirilmiş kapsamlı eğitim kitidir. Aynı set içerisinde ayrıca tam detaylı Smith Chart Pcb bulunmaktadır. Ölçümlerin smith chart üzerinde izlenmesi ve empedans dönüşümlerinin fiziksel bir yüzeyde incelenmesi işlemleri yapılabilir. Rf öğrenmek isteyenler, VNA kullanım pratiği yapmak isteyenler ve eğitim kurumları için ideal bir settir.

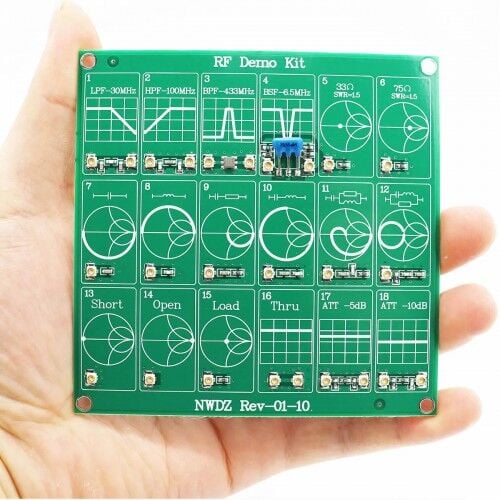

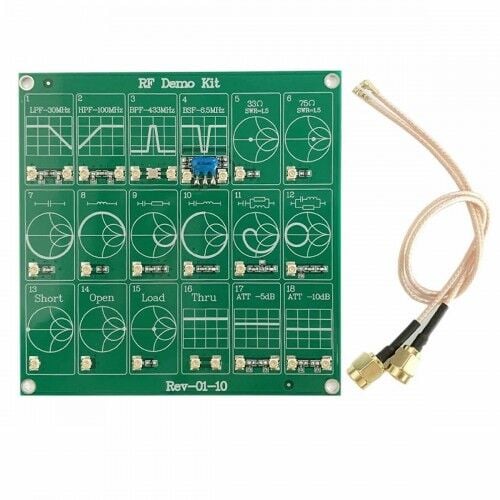

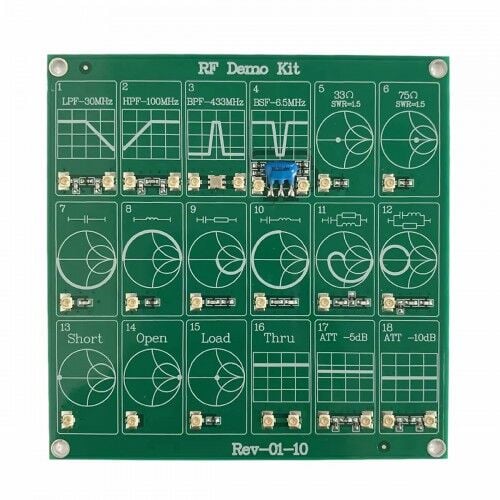

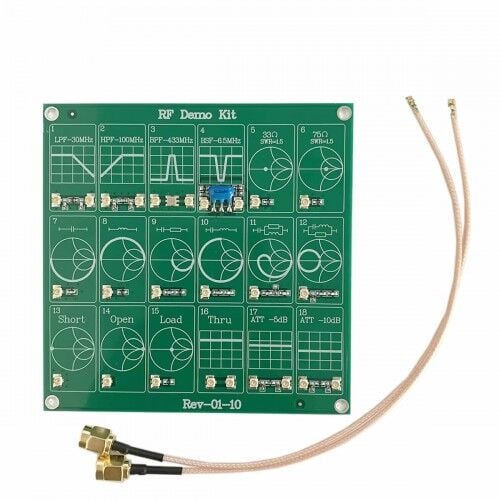

     Kit üzerinde 18 farklı rf yapısı bulunur; filtreler, empedans yükleri, kısa devre, açık devre, load, thru elemanları ve sabit zayıflatıcı (attenuator) devreleri tek kartta sunulur. Kart yanında 2 adet rf bağlantı kablosu bulunmaktadır. Kart küçük ve hafiftir, taşımaya uygundur.

Rf devreler: ​

1. Vektör ağ analizcisi öğrenme aracı
2. RLC serisi ve paralel devre 1
3. RLC serisi ve paralel devre 2
4. 33 ohm direnç, SWR=1,5
5. 75 ohm direnç, SWR=1,5
6. BSF seramik notch filtresi, merkez frekansı 6.5MHz
7. BPF seramik filtre, merkez frekansı 433MHz
8. RC serisi devre
9. LC serisi devre
10. Kapasitör
11. Endüktans
12. LPF alçak geçiren filtre, 3dB bant genişliği 30MHz
13. HPF yüksek geçişli filtre, 3dB bant genişliği 100MHz
14. Kısa devre kalibrasyon devresi
15. Açık devre kalibrasyon devresi
16. 50 ohm yük kalibrasyon devresi
17. 10dB zayıflama devresi
18. 5dB zayıflama devresi

Kullanım alanları:

• Rf eğitim ve öğretim
• NanoVNA kullanıcı pratiği
• Rf devrelerinin çalışmasının incelenmesi
• Filtre tasarım eğitimleri
• Empedans ve uyumluluk öğrenme
• Laboratuvar uygulamaları
• Hobi rf projeleri


Özellikler:

• Rf Demo / Eğitim Pcb (18 devre)
• Öğretici grafik baskılar: Smith chart, filtre cevapları, empedans davranışları
• 2 adet 20cm Sma ufl kablo
• Konnektör türü: Sma / U.FL
• Pcb malzemesi: Fr4
• Renk: Yeşil
• Boyutlar:  10cm x 10cm
• Ağırlık: 48gr

Kit üzerindeki rf elemanları ve fonksiyonlar:

1) Filtre modülleri: Bu filtreler sayesinde farklı frekans davranışlarını doğrudan gözlemleyebilirsiniz. Kart üzerinde her biri ayrı test padlerine sahip olmak üzere 4 tip filtre bulunmaktadır.

• LPF – 30MHz (Low Pass Filter)
• HPF – 100MHz (High Pass Filter)
• BPF – 433MHz (Band Pass Filter)
• BSF – 6.5MHz (Band Stop / Notch Filter)

2) Empedans yükleri ve swr elemanları: Bu bölümler gerçek sistemlerde uyumsuz yük örneklerini gösterir.

• 33ohm (SWR≈1.5)
• 75ohm (SWR≈1.5)

3) Basit rf elemanları: Her biri smith chart üzerinde empedans davranışını göstermek için hazırlanmış:

• Seri indüktans
• Seri kapasitör
• Paralel indüktans
• Paralel kapasitör

4) Kalibrasyon tipi bağlantılar

• Short (Kısa devre)
• Open (Açık devre)
• Load (50ohm yük)
• Thru (Doğrudan bağlantı)

5) Attenuatör bölümleri: Rf zayıflatıcıların frekans tepkisini ve davranışını görmenizi sağlar.

• ATT – 5dB
• ATT – 10dB

Paket içeriği:

• 1 Adet rf Demo Kit
• 2 Adet 20cm rf kablo
