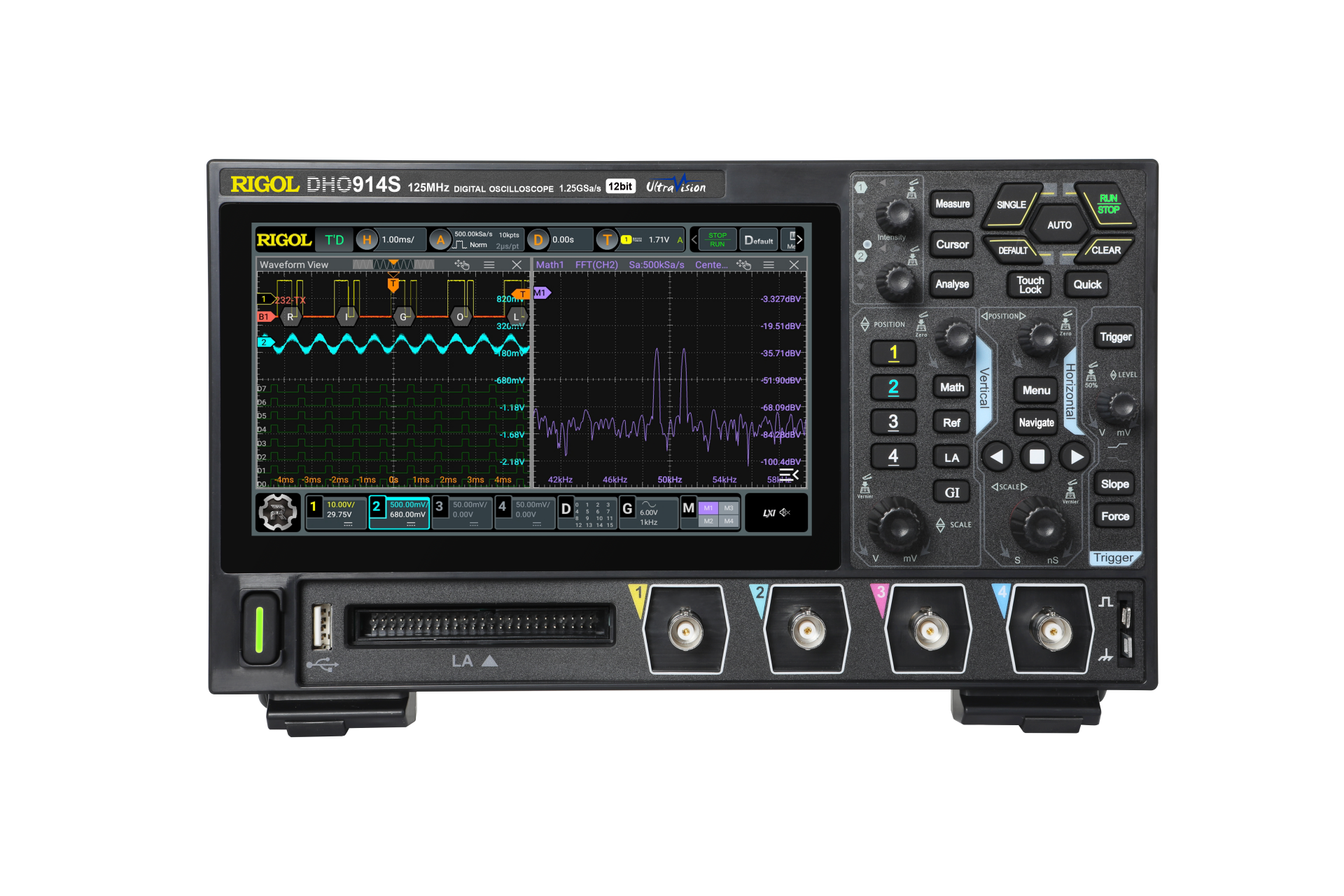

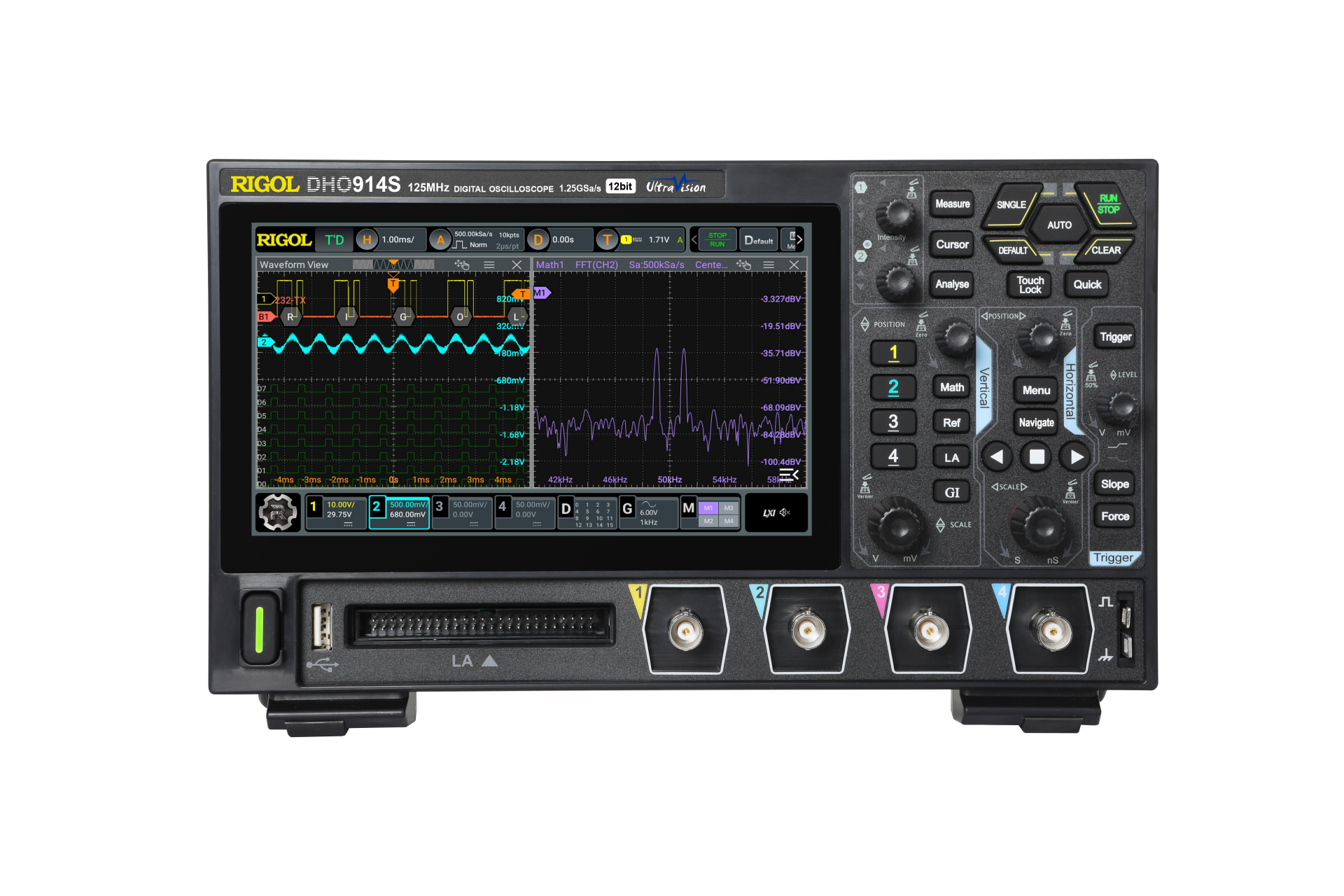

Rigol DHO914S 125MHz 4 Kanallı 12 Bit Dijital Osiloskop
Rigol DHO914S 125MHz, 4 Kanallı, 12 Bit, 1.25GSa/s Dijital Osiloskop: Teknik Özellikler ve Kullanım Alanları
Rigol DHO914S, RIGOL'un "Centaurus" teknoloji platformu temel alınarak üretilmiş, yüksek çözünürlüklü ve taşınabilir bir dijital osiloskoptur. 125 MHz bant genişliği, 1.25 GSa/s gerçek zamanlı örnekleme oranı ve 50Mpts hafıza derinliği ile bu cihaz, elektronik test ve ölçüm işlemlerinde yüksek doğruluk sağlar. 4 analog kanal ve 16 dijital kanal desteği ile bu cihaz, özellikle sinyal analizleri, elektronik devre testleri ve gömülü sistem testleri için mükemmel bir tercihtir.
Bu yazıda, Rigol DHO914S Dijital Osiloskop modelinin teknik özelliklerini, avantajlarını ve kullanım alanlarını detaylı bir şekilde inceleyeceğiz.
Rigol DHO914S 125MHz 4 Kanallı Dijital Osiloskop Teknik Özellikleri
Aşağıda, DHO914S Dijital Osiloskop modelinin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu bilgiler, cihazın yüksek performansını ve gelişmiş kullanım kapasitesini net bir şekilde gösterir
| Özellik | Değer |
| Bant Genişliği | 125 MHz |
| Kanal Sayısı | 4 Analog Kanal, 16 Dijital Kanal (Prob opsiyonlu) |
| Örnekleme Oranı | 1.25 GSa/s (tek kanal için), 625 MSa/s (2 kanal), 312.5 MSa/s (4 kanal) |
| Dalga Biçimi Yakalama Hızı | 1.000.000 wfms/s (UltraAcquire Mod) |
| Hafıza Derinliği | 50 Mpts (tek kanal için), 25 Mpts (2 kanal), 10 Mpts (4 kanal) |
| Çözünürlük | 12 Bit |
| Ekran | 17.8 cm Dokunmatik Ekran |
| Problar | Opsiyonel prob desteği |

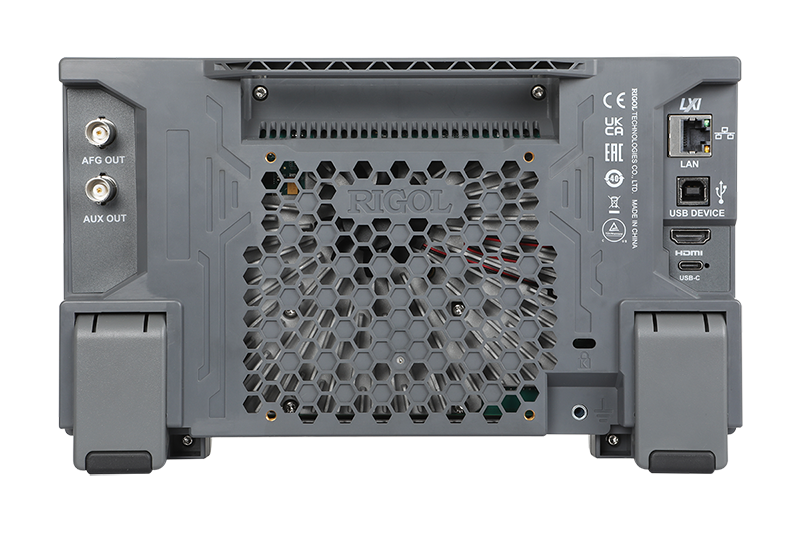

| Bağlantı Türü | Type-C Güç Destekli |
| Desteklenen Protokoller | I²C, SPI, RS232/UART, CAN ve LIN |
| Boyutlar | 318 mm x 147 mm x 156 mm |
| Ağırlık | 3.2 kg |
DHO914S Dijital Osiloskop Kullanım Alanları
Rigol DHO914S, güçlü özellikleri ile çok geniş bir kullanım alanına sahiptir. Aşağıda, bu cihazın yaygın kullanım alanlarını inceleyebilirsiniz:
- Elektronik Devre Testi ve Geliştirme: Elektronik mühendisliği projelerinde, yüksek doğrulukla sinyal analizi yapabilmenizi sağlar. Dijital ve analog sinyallerin doğru ölçülmesi için mükemmel bir araçtır.
- Sinyal ve Frekans Analizi: Frekans analizi, dalga biçimi analizi ve sinyal yakalama işlemlerinde kullanılır. 125 MHz bant genişliği ve 1.25 GSa/s örnekleme oranı ile karmaşık sinyalleri hızlı ve doğru bir şekilde yakalayabilirsiniz.
- Gömülü Sistem Testleri: I²C, SPI, RS232/UART, CAN ve LIN gibi protokollerle uyumlu olan DHO914S, gömülü sistemlerin tasarım ve testlerinde etkin olarak kullanılır. Protokol desteği, testlerin doğruluğunu artırır.
- Endüstriyel Uygulamalar: Dijital osiloskop olarak, endüstriyel cihazlarda sinyal analizi ve test işlemleri için kullanılır. Sinyal doğruluğu ve yüksek çözünürlük sayesinde endüstriyel testlerde mükemmel sonuçlar sağlar.
- Eğitim ve Araştırma: Osiloskoplar, eğitim amacıyla ve sinyal işleme üzerine yapılan araştırmalarda sıklıkla kullanılır. DHO914S, öğrenciler ve araştırmacılar için güçlü bir öğretici araçtır.
- Prototip Geliştirme ve Hata Tespiti: Prototiplerin test edilmesi ve hata tespiti için de ideal bir cihazdır. Dalga biçimi yakalama ve gelişmiş hafıza derinliği ile, devrelerdeki hataları tespit etme süreci hızlanır.
Neden Rigol DHO914S Dijital Osiloskop'u Tercih Etmelisiniz?
- Yüksek Performans: 1.25 GSa/s örnekleme oranı ve 12 bit çözünürlük, yüksek hızda sinyal üretimi ve keskin çözünürlük sağlar. 1.000.000 wfms/s dalga biçimi yakalama oranı, hızlı değişen sinyalleri bile doğru şekilde yakalayabilmenizi sağlar.
- Gelişmiş Protokol Desteği: I²C, SPI, RS232/UART, CAN ve LIN gibi protokollerle uyumlu olması, gömülü sistemlerin test edilmesinde geniş bir esneklik sağlar.
- Kullanıcı Dostu Arayüz: 17.8 cm dokunmatik ekran ve grafik arayüz, tüm fonksiyonlara hızlı erişimi sağlar ve sinyal ölçümlerini kolayca takip etmenizi sağlar.
- Geniş Bant Genişliği ve Hafıza Derinliği: 125 MHz bant genişliği ve 50 Mpts hafıza derinliği ile karmaşık sinyallerin doğru şekilde kaydedilmesi mümkündür. Yüksek çözünürlük ile sinyal verilerini hassas şekilde görüntüleyebilirsiniz.
- Dalga Biçimi Yakalama Hızı: 30.000 wfms/s dalga biçimi yakalama hızı ile hızlı değişen sinyallerin yakalanması ve analiz edilmesi kolaydır.
Sonuç
Rigol DHO914S Dijital Osiloskop, yüksek çözünürlük ve hızlı örnekleme oranı ile profesyonel kullanım için mükemmel bir tercihtir. Elektronik devre testi, sinyal analizi, gömülü sistem testleri ve endüstriyel uygulamalar gibi birçok alanda yüksek performans sağlar. Dijital osiloskop arayan profesyoneller için, Rigol DHO914S güçlü ve güvenilir bir seçenektir.
