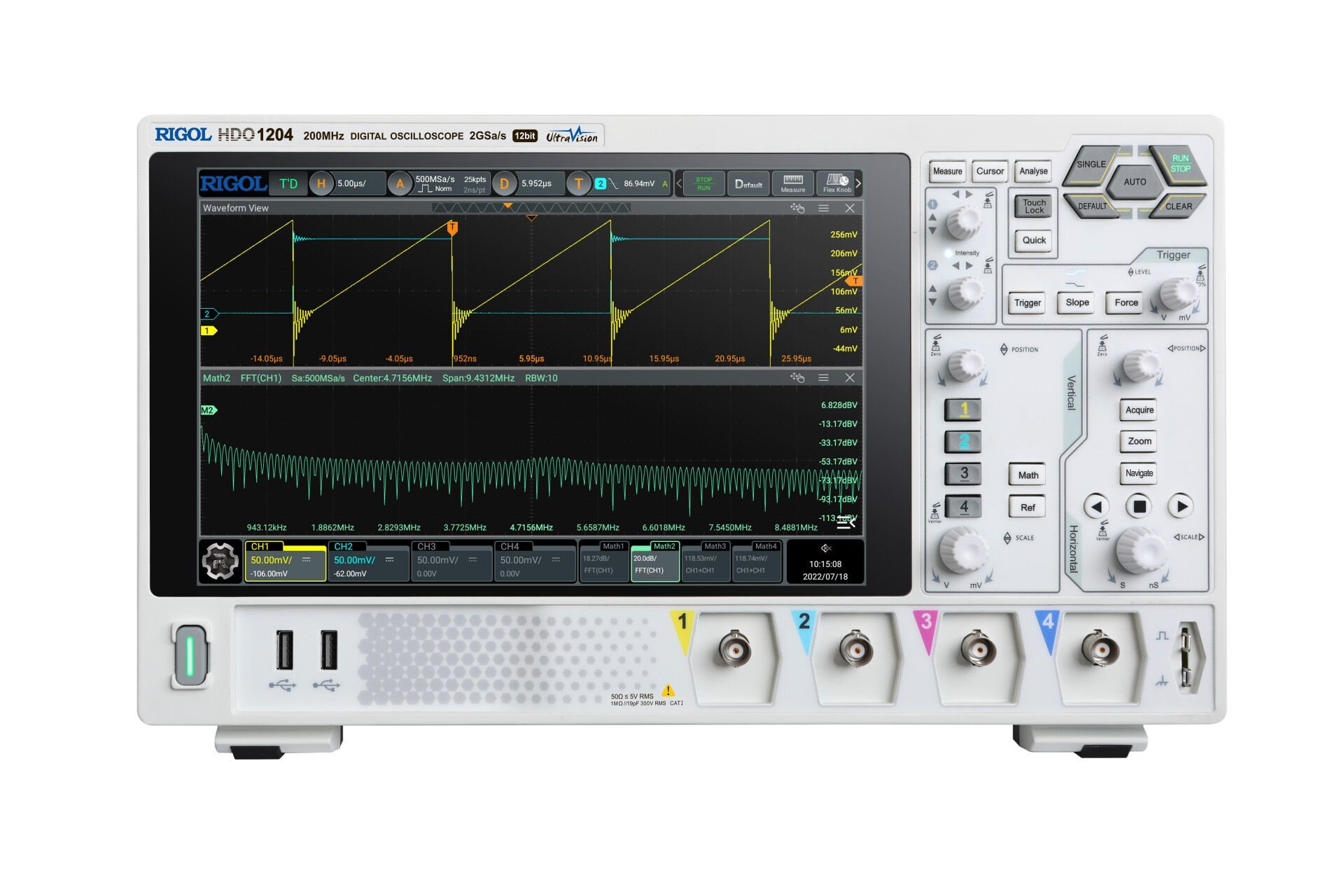

Rigol HDO1204 200MHz 4 Kanallı Dijital Osiloskop
HDO1000 serisi dijital osiloskop, ana akım osiloskop pazarının tasarım, hata ayıklama ve test gereksinimlerini karşılamak üzere tasarlanmıştır. RIGOL tarafından geliştirilen yepyeni yonga seti "Centaurus"u benimseyen bu seri, UltraAcquire modu, 100 Mpts bellek derinliği, 12-bit dikey çözünürlük, mükemmel gürültü zemin performansıyla sizlere daha doğru ölçümler sunmaktadır.
HDO1204 Genel Özellikler:
- 200 MHz Bant Aralığı
- 4 + Ext. Giriş Kanalı
- ≤ 1.75 ns Yükselme Süresi
- Gerçek Zamanlı Örnekleme
- Tek Kanalda 2 GSa/s Örnekleme, Yarım Kanallarda 1 GSa/s, Tüm Kanallarda 500 MSa/s Örnekleme Oranı
- Tek Kanalda 50 Mpts Örnekleme, Yarım Kanallarda 25 Mpts, Tüm Kanallarda 12.5 Mpts Standart Bellek
- Tek Kanalda 100 Mpts Örnekleme, Yarım Kanallarda 50 Mpts, Tüm Kanallarda 25 Mpts Opsiyonel Bellek
- Vektör Modda 50,000 wfms/s, UltraAcquire Modda 1,500,000 wfms/s Maks. Dalga Formu Yakalama Hızı
- 12 bit Dikey Çözünürlük
- 500.000'e Kadar Gerçek Zamanlı Dalga Formu Kaydı ve Oynatma Donanımı
- 10.1 inç Kapasitif Multi-Touch Ekran
- 1280×800 Ekran Çözünürlüğü
| Model | HDO1072 | HDO1074 | HDO1102 | HDO1104 | HDO1202 | HDO1204 |
|---|---|---|---|---|---|---|
| Channels | 2 | 4 | 2 | 4 | 2 | 4 |
| Bandwidth | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Rise time | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 1.75 ns | 1.75 ns |
| Price | €699.00 | €999.00 | €999.00 | €8.20 | €1,399.00 | €1,699.00 |
Specifications
| Sample rate | 2 GSa/S (single channel) |
| Memory depth | 50 Mpts (single channel) |
| Waveform capture rate | 50.000 wfms/s |
| Vertical scale factor | 500 μV/div - 10V/div |
| Time base range | 2 ns/div - 1 ks/div |
| Internal storage | 8 GB |
| Interfaces | LAN, HDMI, USB Host, USB Device, Pass/fail, Trigger out |
| Decoding options | I2C, SPI, UART/RS232, CAN, LIN |
| Display | 10.1" TFT LCD capacative multi-touch (1280 x 800) |
| Dimensions | 358.14 x 214.72 x 120.62 mm |
| Weight | 3.8 kg |
