Rigol RSA3015N 1.5GHz Real Time Spektrum Analizörü VNA Özellikli
Rigol RSA3015N 1.5GHz Gerçek Zamanlı Spektrum Analizörü - VNA Özellikli: Teknik Özellikler ve Kullanım Alanları
Rigol RSA3015N, 1.5 GHz frekans bandı ile gerçek zamanlı spektrum analizi ve Vektör Network Analizörü (VNA) özelliklerini bir arada sunan üstün performanslı bir cihazdır. 10 MHz gerçek zamanlı bant genişliği (opsiyonel 40 MHz) ve sürekli sinyal analizi yapma kapasitesi ile, WiFi, Bluetooth gibi modern RF teknolojileri üzerine çalışan mühendisler için mükemmel bir analiz çözümü sunmaktadır.
Bu yazıda, Rigol RSA3015N modelinin teknik özelliklerini, avantajlarını ve kullanım alanlarını detaylı bir şekilde inceleyeceğiz.
Rigol RSA3015N 1.5GHz Gerçek Zamanlı Spektrum Analizörü Teknik Özellikleri
Aşağıda, Rigol RSA3015N Spektrum Analizörü modelinin temel teknik özelliklerini bulabilirsiniz. Bu özellikler, cihazın yüksek performanslı analiz kapasitesini ve gelişmiş kullanım özelliklerini net bir şekilde gösterir:
| Özellik | Değer |
| Frekans Bandı | 9 kHz - 1.5 GHz |
| Gerçek Zamanlı Frekans Bandı | 10 MHz (opsiyonel 40 MHz) |
| Ekran | 10.1" Kapasitif Dokunmatik Ekran |
| Frekans Kararlılığı | 0.5 ppm (opsiyonel 0.005 ppm) |
| Faz Gürültüsü | <-102 dBc / Hz (tipik) |
| DANL (Displayed Average Noise Level) | <-161 dBm (tipik) |
| RBW (Resolution Bandwidth) | 10 Hz - 3 MHz (1 Hz - 10 MHz opsiyonel) |
| Tam Ölçekli Doğruluk | <1.0 dB |
| Süpürme Hızı | 1 ms |
| Gerçek Zamanlı Bant Genişliği | 10 MHz (opsiyonel: 25 MHz / 40 MHz) |
| FFT Oranı | 146.484 FFT / sn |
| VNA Modu | S11, S21, DTF Ölçümleri |
| EMI Modu | Opsiyonel |
| Bağlantı Türü | USB, LAN, HDMI |
Rigol RSA3015N 1.5GHz Gerçek Zamanlı Spektrum Analizörü Kullanım Alanları
Rigol RSA3015N, sunduğu yüksek performans ve gerçek zamanlı analiz özellikleri ile çeşitli sektörlerde kullanılır. İşte bu cihazın başlıca kullanım alanları:
- Kablosuz İletişim Teknolojileri Analizi: WiFi, Bluetooth, Zigbee gibi kablosuz iletişim teknolojileri üzerine çalışan mühendisler için mükemmel bir analizör. Frekans atlamalı sinyaller, kanal çatışmaları ve sinyal parazitleri gibi karmaşık sorunların çözülmesinde büyük fayda sağlar.
- RF Sistem Testleri ve İzleme: RF sistemlerinin performansını izlemek ve karakterize etmek için gerçek zamanlı spektrum analizi yapılabilir. Gerçek zamanlı bant genişliği sayesinde sinyal bozulmalarını hızlıca tespit edebilir ve anında müdahale edebilirsiniz.
- Vektör Network Analizörü (VNA) Uygulamaları: S11, S21 ve DTF ölçümleri sayesinde RF bileşenleri ve sinyal yollarının test edilmesi mümkündür. VNA modu, özellikle yeni RF cihazlarının test edilmesinde oldukça faydalıdır.

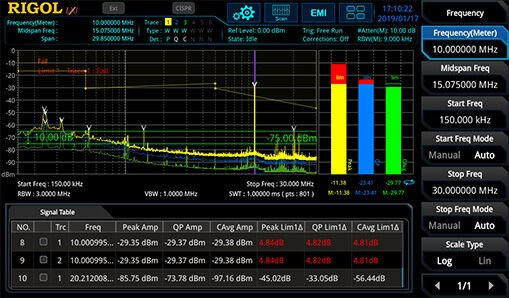

- EMI (Elektromanyetik Girişim) Analizi: EMI modu (opsiyonel) ile cihaz, elektromanyetik girişim ve parazitlerin ölçülmesi için kullanılır. EMI testleri, özellikle endüstriyel cihazlar ve RF devrelerinin doğruluğunu sağlamak için gereklidir.
- Spektrum Yönetimi: Spektrum yönetimi ve sinyal optimizasyonu için RSA3015N mükemmel bir çözümdür. Sinyal parazitlerini tespit etmek ve kanal kapasitesini optimize etmek için kullanılır. Bu özellik, özellikle radyo frekansı uygulamaları için kritik öneme sahiptir.
- IoT ve RFID Uygulamaları: IoT cihazları ve RFID sistemlerinin test edilmesi için RSA3015N, sinyallerin doğruluğunu kontrol etmek için mükemmel bir araçtır. RFID teknolojisinin çalışmasını test ederken cihazınızın performansını doğrulayabilirsiniz.
Neden Rigol RSA3015N 1.5GHz Gerçek Zamanlı Spektrum Analizörü'nü Tercih Etmelisiniz?
- Yüksek Performans ve Hız: 1.5 GHz frekans bandı, 1 ms süpürme hızı ve 146.484 FFT/sn oranı ile hızla değişen sinyalleri doğru bir şekilde yakalayabilir ve analiz edebilirsiniz.
- Gelişmiş Vektör Network Analizörü (VNA) Özellikleri: S11, S21 ve DTF ölçümleri sayesinde RF bileşenlerinin performansı detaylı bir şekilde test edilebilir.
- EMI Ölçüm Özelliği (Opsiyonel): EMI modülü ile elektromanyetik girişim ve sinyal parazitlerini hızlıca ölçebilir ve çözebilirsiniz.
- Gerçek Zamanlı Bant Genişliği: 10 MHz (opsiyonel olarak 25 MHz / 40 MHz) gerçek zamanlı bant genişliği ile sinyal analizlerini hızla gerçekleştirebilirsiniz.

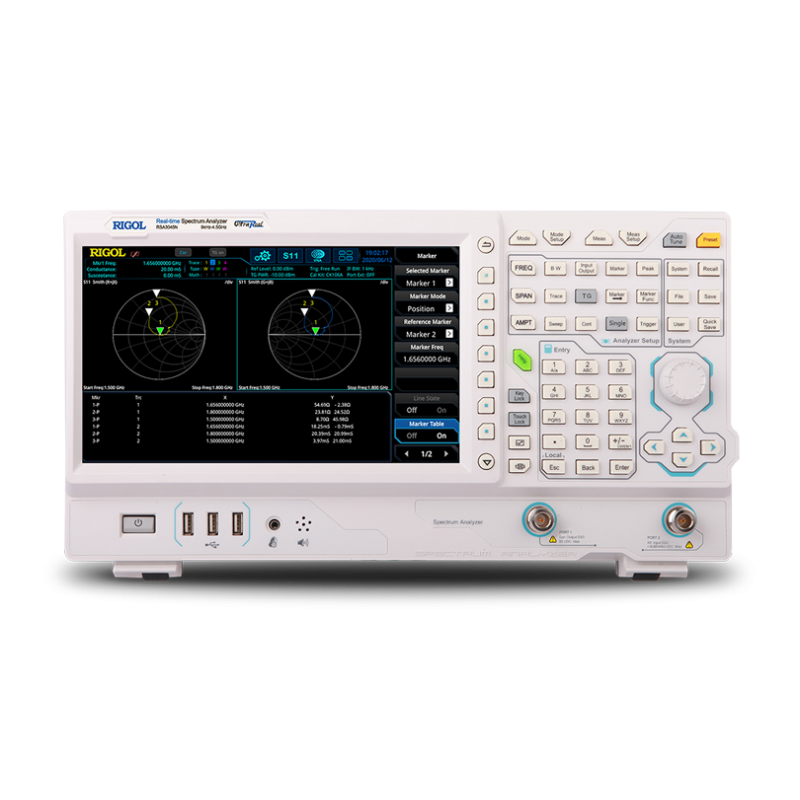

- Kullanıcı Dostu Ekran ve Arayüz: 10.1" kapasitif dokunmatik ekran ve grafik arayüz sayesinde cihazın tüm fonksiyonlarına kolayca erişebilir ve sinyalleri rahatça izleyebilirsiniz.

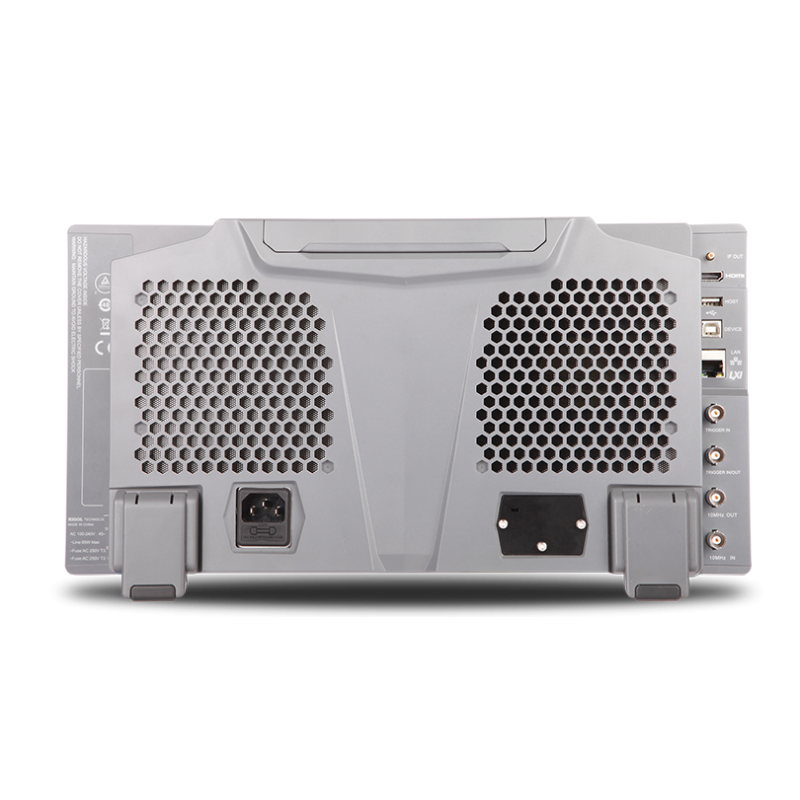

- Taşınabilir ve Kompakt Tasarım: Kompakt tasarımı ve USB, LAN, HDMI çıkışları ile cihazınızı farklı sistemlere kolayca bağlayabilirsiniz. Ayrıca, Type-C güç desteği ile kullanım kolaylığı sağlar.
Sonuç
Rigol RSA3015N 1.5GHz Gerçek Zamanlı Spektrum Analizörü, gerçek zamanlı analiz, VNA testleri ve EMI ölçümleri gibi özellikleri ile RF teknolojileri ve kablosuz iletişim üzerine çalışan mühendisler için mükemmel bir araçtır. Sinyal analizi, spektra yönetimi, IoT testleri ve RF bileşen testleri gibi alanlarda üstün performans sağlar.
