RP2040 Zero Modül Lehimsiz

Raspberry Pi Zero RP2040 (Lehimsiz) Dual Core 133Mhz 2Mb Modül

Arm Cortex-M0+ 264Kb Type C Mini Bilgisayar Micropython Ws2812 Rgb Led Micro Kontrolör Geliştirme Kartı

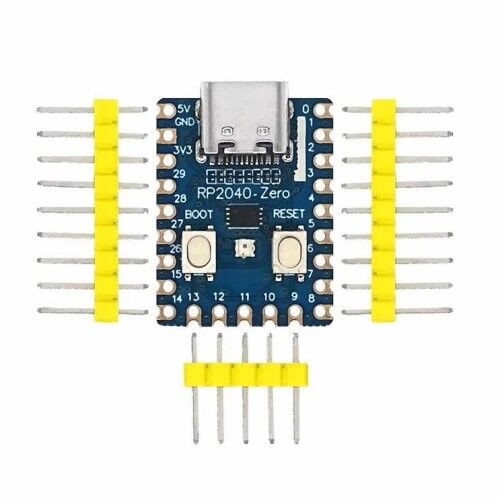

( Pin headerlar lehimsiz olan versiyondur.)

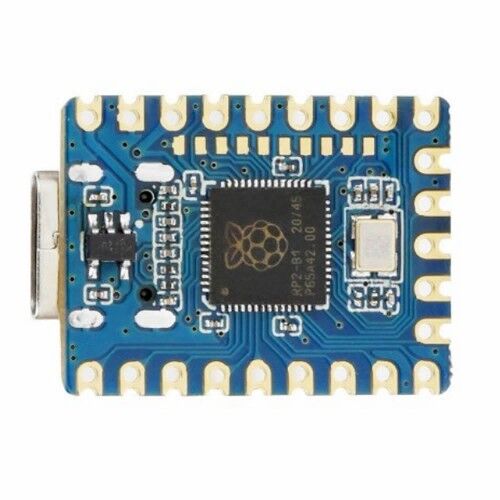

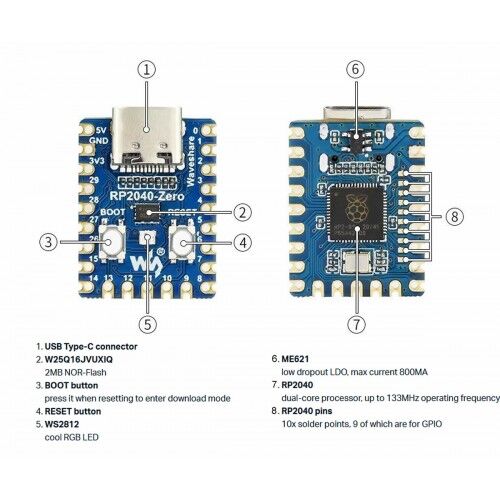

     Raspberry pi rp2440 işlemcisi ile yapılmış mini geliştirme kartıdır. RP2040 çift çekirdekli 133mhz hızında arm cortex mo+ yüksek performanslı işlemcidir. 16mb flash 264Kb ram hafızaya sahiptir. Type c usb bağlantısı ve rgb led gibi donanımlar kart üzerindedir. C/C++, micropython, circuitpython ve arduino gibi yazılımlar ile programlanabilir.

     İki kenarda dokuz pin bağlantı soketi alt kısımda beş pin erkek header bağlantı soketine sahiptir. Type c üzerinden besleme ve haberleşme işlemleri yapılır. l2C, spi, pio, uart ve usb haberleşme desteği vardır. Ws2812 rgb led io 16 üzerinden kontrol edilir. Kırmızı yeşil ve mavi renkleri değişik seviyelerde kullanarak istediğiniz rengi üretebilirsiniz.

Özellikler:

•     Entegre: Raspberry Pi RP2040
•     Cpu: Çift çekirdek arm cortex m0+
•     Cpu hızı: 133MHz
•     Flash hafıza: 2MB ( w25q16jvuxiq )
•     Sram: 264Kb
•     Haberleşme ve besleme: Type C usb soket
•     Çalışma voltajı: DC 3.3V

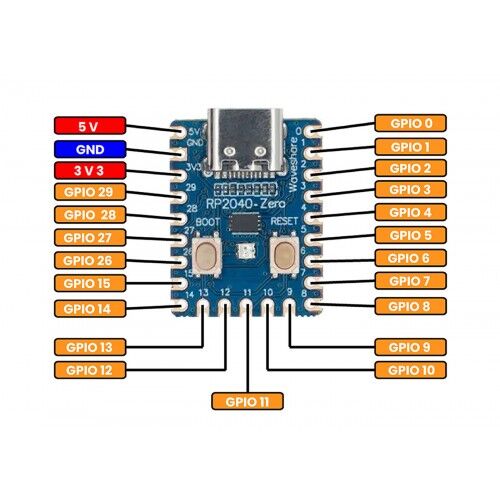

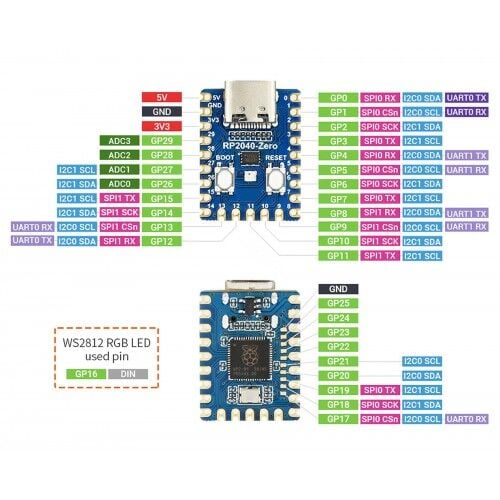

•     Digital io: 20 adet  ( 9 adet lehimlenebilir pad )
•     Programlanabilir io ( pio ): 8 Adet
•     Analog io: 4 adet 12-bit
•     Iic: 2 Adet
•     Spi: 2 Adet
•     Uart: 2 Adet
•     Reset butonu
•     Boot butonu
•     WS2812 rgb led
•     Usb üzerinden taşı bırak programlama desteği
•     Dahili kristal
•     Dahili sıcaklık sensörü
•     Voltaj regülatörü
•     C/C++, micropython, circuitpython ve arduino yazılım desteği.
•     Renk: Mavi
•     Çalışma sıcaklığı:  -10C  /  65C
•     Kartın 2 kenarında 2 adet 9 pin soket. 100 mil pin mesafesi
•     Alt kısımda 5 pin soket. 100 mil pin mesafesi

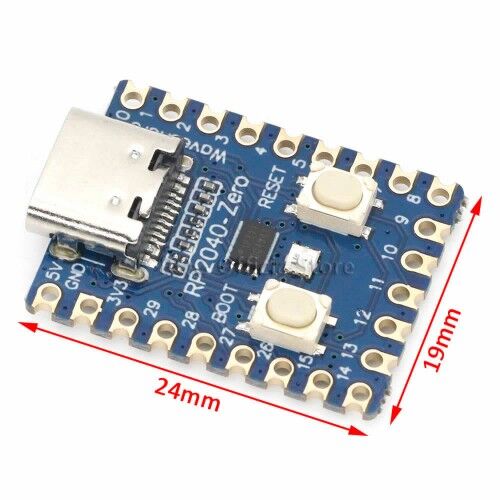

•     Boyutlar: 18mm x 23.5mm
•     Ağırlık: 3.5gr

Kod güncelleme:

•    Type C soket üzerinden pc ye bağla.
•    Boot buttonuna basılı tut
•    Reset butonuna bas bırak.
•    1 sn sonra boot butonunu bırak
•    Pc çıkarılabilir disk algılar
•    Programlama dosyalarını diske kopyala. Reset tuşuna tekrar bas.

Yazılım desteği:

• raspberrypi.com/products/raspberry-pi-pico/
• forums.raspberrypi.com
• raspberrypi.com/documentation/
• docs.micropython.org/en/latest/rp2/quickref.html
• thonny.org
• waveshare.com/wiki/RP2040-Zero

Arduino:

• Dosya / Ayarlar /  "Additional boards manager URLs" kısmında ; ile aşağıdaki linki ekleyin.
  https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

• Board manager kısmında  RP2040 araması gelen board kütüphanesini kurun.
• Boot butonuna basarak usb kablosunu takın.
