RX480E-868 Transceiver Modül
RX480E-868 Transceiver Modül 4 Kanal 868Mhz Alıcı Verici QIACHIP
FSK Kablosuz Uzaktan Kumanda Öğrenebilir Receiver and Transmitter Remote Control Learning
RX480E-868, QIACHIP tarafından üretilen 868MHz frekansında çalışan 4 kanallı FSK alıcı-verici modülüdür. Modül hem alıcı hem verici olarak kullanılabilir; üzerindeki düğmeyle mod değiştirilebilir. Harici işlemci gerektirmeden bağımsız çalışabilir. Kod öğrenme yöntemiyle eşleşme sağlanır, dahili belleğe 32 adede kadar verici modülü kaydedilebilir. Üç farklı çalışma modu bulunmaktadır.
Geniş çalışma voltajı aralığı sayesinde farklı sistemlere entegre edilebilir. Besleme voltajına göre 80 metre ile 400 metre arasında haberleşme yapabilir. RX480E-433 modülü kullanılan sistemlere pin yapısı değişmediğinden doğrudan adapte edilebilir.
Özellikler:
- RX480E-868 Transceiver Modül
- Çalışma voltajı: Dc 5V ile 24V arası
- Frekans: 868MHz
- İletim mesafesi: 300m-400m arası (anten tipine ve ortam koşullarına bağlı), 7V altında 80m ile 200m arası
- Kanal sayısı: 4 (D0, D1, D2, D3)
- Modülasyon: FSK, çift yönlü veri iletimi
- Alıcı hassasiyeti: -112dBm
- Alıcı akım tüketimi: 23mA
- Verici gücü: 20dBm
- Verici akım tüketimi: 123mA
- Çalışma modları: momentary, toggle, latched/interlock
- Dahili bellek: 32 adede kadar verici adresi saklanabilir
- Harici işlemci mcu gerektirmez, bağımsız çalışabilir
- Kod öğrenme: Manuel kodlama gerektirmez

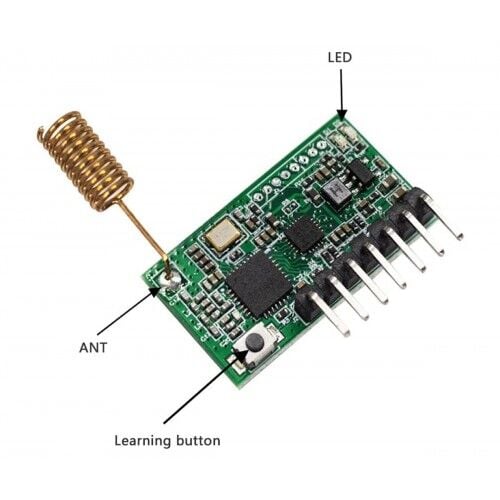

- Mavi led göstergesi: Verici modu
- Kırmızı led göstergesi: Alıcı modu
- Renk: Yeşil
- Çalışma sıcaklığı: -10C / 60C

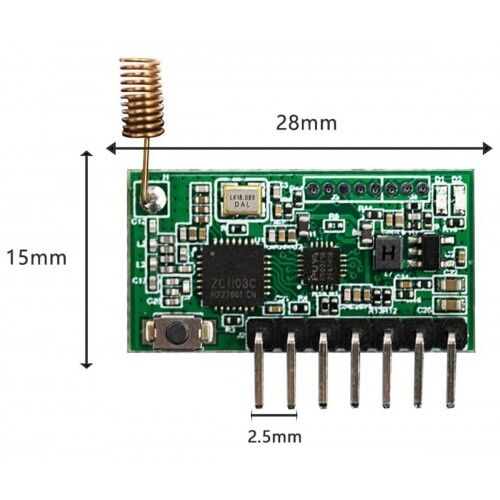

- Boyutlar: 15mm x 28mm
- Ağırlık: 2gr

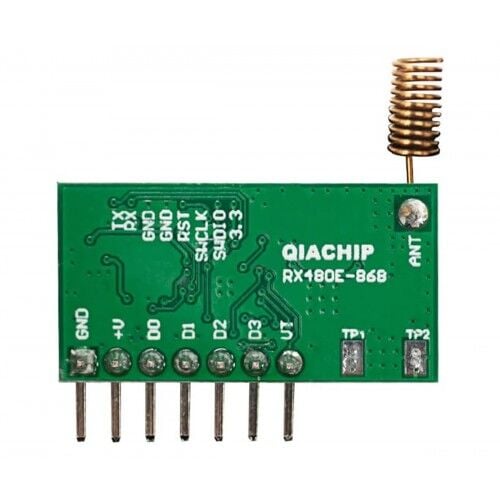

Alıcı modunda pin tanımları:
- GND: Güç kaynağı negatif bağlantısı, DC 5V ile 24V arası
- +V: Güç kaynağı pozitif bağlantısı, DC 5V ile 24V arası
- D0: Yüksek seviye çıkış pini
- D1: Yüksek seviye çıkış pini
- D2: Yüksek seviye çıkış pini
- D3: Yüksek seviye çıkış pini
- VT: Harici programlama düğmesi bağlantısı

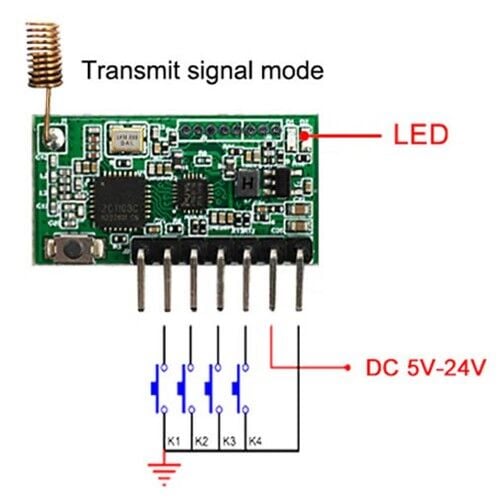

Verici modunda pin tanımları:
- GND: Güç kaynağı negatif bağlantısı, DC 5V ile 24V arası
- +V: Güç kaynağı pozitif bağlantısı, DC 5V ile 24V arası
- D0: Verici kontrol pini (düşük seviye tetik girişi)
- D1: Verici kontrol pini (düşük seviye tetik girişi)
- D2: Verici kontrol pini (düşük seviye tetik girişi)
- D3: Verici kontrol pini (düşük seviye tetik girişi)
- VT: Harici programlama düğmesi bağlantısı
Kullanım alanları:
- Kablosuz uzaktan kumanda anahtarları
- Uzaktan motor kontrolü
- Güvenlik ve alarm sistemleri
- Erişim kontrol sistemleri
- Bina otomasyonu ve yangın koruma
- Sokak aydınlatma kontrol sistemleri
- Akıllı ev denetleyicileri
- Akıllı tarım uygulamaları

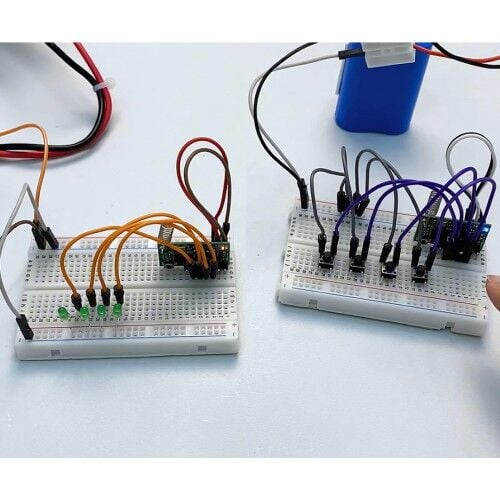

- Arduino ve geliştirme kartı projeleri
