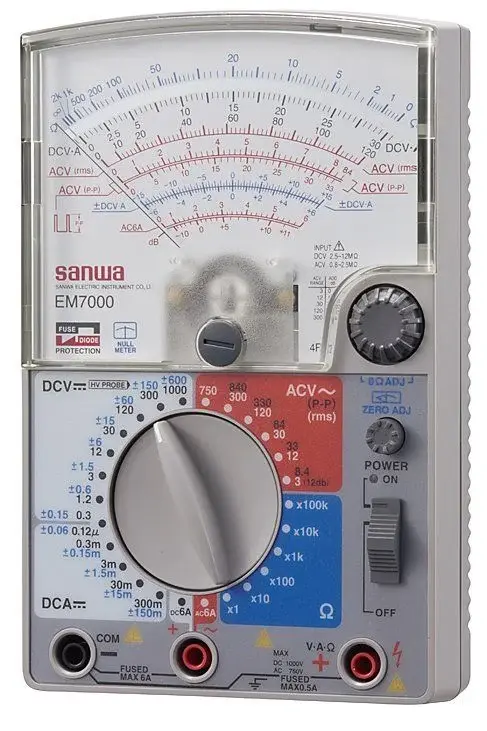

Sanwa EM 7000 Analog Multimetre
Sanwa EM7000 Analog Multimetre
Sanwa EM7000, FET giriş katına sahip, düşük güç devrelerini test etmek için tasarlanmış yüksek hassasiyetli bir analog multimetredir. Sıfır sapma ölçeği, geniş ölçüm aralıkları ve tepe–tepe değer ölçümü ile laboratuvar, bakım–onarım ve eğitim ortamlarında güvenilir sonuçlar sağlar.
Öne Çıkan Özellikler
DC ve AC gerilim–akım ölçümü, geniş ohm aralığı, %20 ve üzeri görev döngülü kare/üçgen dalga için Vp–p ölçümü, yüksek giriş empedansı, 40 Hz–1 MHz bant genişliği, seramik sigorta koruması ve kompakt gövde.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | EM7000 |
| DC Voltaj (DCV) | 0.3 / 1 / 2.5 / 12 / 30 / 120 / 300 / 1000 V, ±%3 tam ölçek |
| ±DCV (Null) | ±0.5 / ±0.6 / ±1.5 / ±6 / ±15 / ±60 / ±150 / ±600 V, ±%3 tam ölçek |
| AC Voltaj (ACV, rms 50–60 Hz) | 3 / 12 / 30 / 120 / 300 / 750 V, ±%3 tam ölçek |
| ACV Tepe–Tepe (Vp–p) | Kare ve üçgen dalga için %20 ve üzeri görev döngüsünde Vp–p ölçümü, ±%5–%6 tam ölçek |
| DC Akım (DCA) | 0.12 µA / 10 µA / 0.15 mA / 1.5 mA / 150 mA / 6 A, ±%3–%4 tam ölçek |
| AC Akım (ACA) | 6 A, ±%3 tam ölçek |
| Direnç | 0.2 Ω ~ 200 MΩ, ±%3 skala |
| dB | −10 ~ +51 dB, ±%3 skala |
| Bant Genişliği | 40 Hz ~ 1 MHz (12 V ve altı aralıklarda) |
| Güç Kaynağı | R6P ×2 (1.5 V), 6F22 ×1 (9 V) |
| Sigortalar | Φ5 × 20 mm seramik 250 V / 0.5 A ve Φ5 × 20 mm seramik 250 V / 6.3 A |
| Boyut ve Ağırlık | 165 × 106 × 46 mm; yaklaşık 375 g |
| Standart Aksesuarlar | Test uçları (TL-21a), yedek sigorta, kullanım kılavuzu |
| Uyumlu Aksesuarlar | HV-60 yüksek gerilim probu, taşıma çantası C-CA, adaptörler CL-13a / CL-14 / CL-15a / CL-DG3a / TL-9IC / TL-A4 / TL-A7M / TL-A7M2, test uçları TLF-120 |
Kullanım Alanları
Düşük güç devre analizi, sinyal seviyelendirme ve Vp–p kontrolü, bakım–onarım, eğitim laboratuvarları ve genel elektronik test uygulamaları.
Ergonomi ve Güvenlik
FET giriş yapısı ile yüksek giriş empedansı sağlar. Seramik sigortalar güvenliği artırır. Sıfır sapma ölçeği ve geniş skala düzeni okuma kolaylığı sunar.
Notlar
DCV ve ACV ölçeklerinde parantez içindeki değerler giriş direncini belirtir. Doğru sonuçlar için ölçüm öncesi uygun aralığı seçiniz ve sigorta durumunu düzenli olarak kontrol ediniz.
