Sanwa MG-1000 (1000V) İzolasyon Megeri
Sanwa MG-1000 (1000V) İzolasyon Megeri

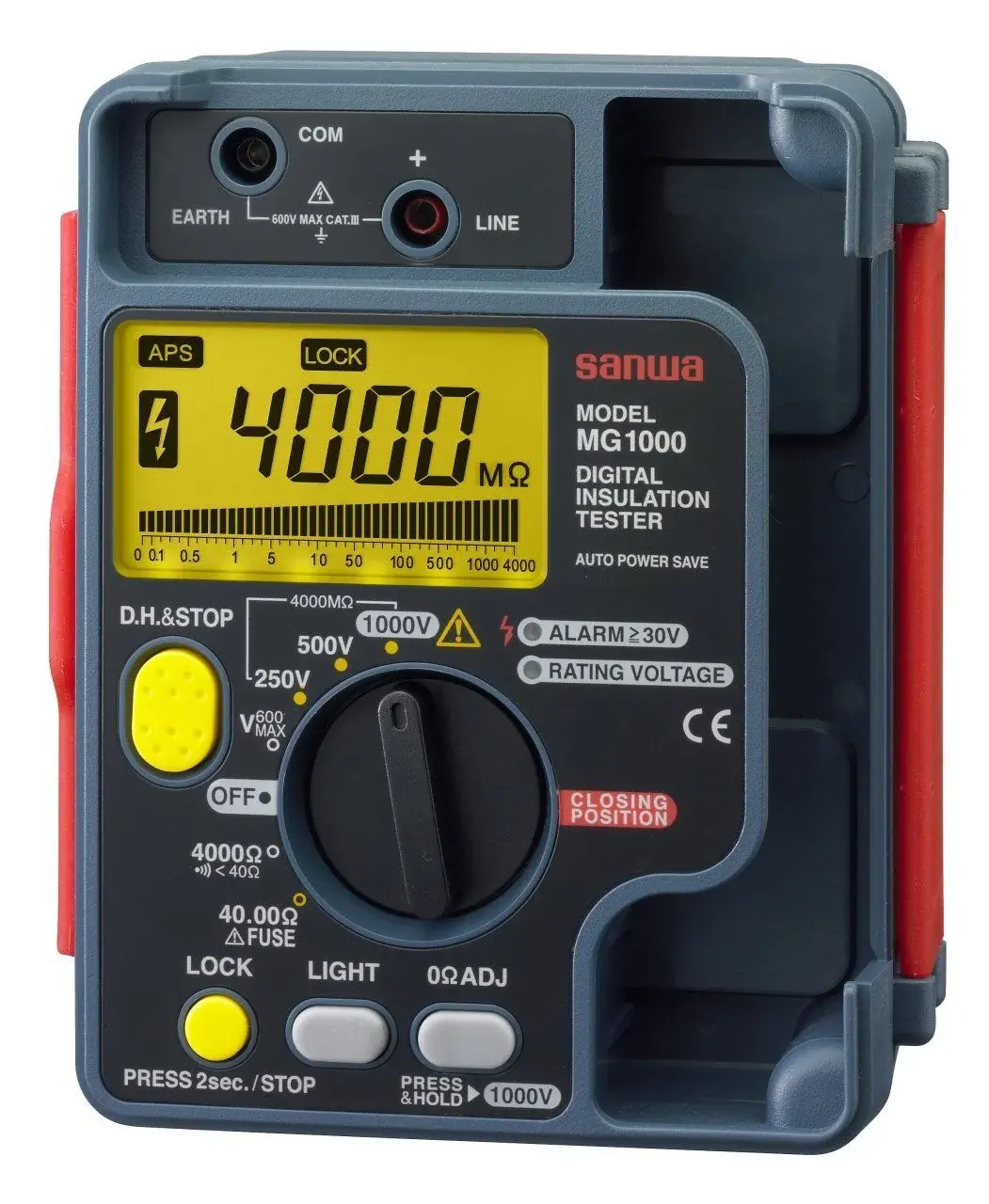

Sanwa MG-1000, 250 V, 500 V ve 1000 V test gerilimi seçenekleriyle yalıtım direnci ölçümü yapan, IP54 koruma sınıfına ve CAT III 600 V güvenlik standardına uygun dijital bir izolasyon megeridir. 4200 sayımlı arka aydınlatmalı ekran, otomatik canlı devre algılama, otomatik deşarj ve otomatik aralık gibi fonksiyonlarla bakım sahalarında güvenli ve verimli ölçüm yapmayı destekler.
Öne Çıkan Özellikler
Üç test gerilimi seçimi. 4 MΩ, 40 MΩ, 400 MΩ ve 4000 MΩ’ye kadar yalıtım direnci ölçümü. 600 V AC ve DC gerilim ölçümü. Logaritmik çubuk grafik ve otomatik bekletme. Canlı devre algılama ile 30 V ve üzeri durumlarda testi engelleme ve uyarı. Süreklilik testi için buzzer ve görsel alarm. Test sonrası otomatik deşarj. IP54 toz ve sıçrama koruması. Taşıma çantası ile saha kullanımı.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | MG-1000 |
| Test Gerilimleri | 250 V, 500 V, 1000 V |
| Yalıtım Direnci Aralıkları | 4 MΩ, 40 MΩ, 400 MΩ, 4000 MΩ |
| Yalıtım Direnci Doğruluğu | ±(3% + 4) |
| AC/DC Voltaj Ölçümü | 0 ile 600 V, otomatik algılama, ±(3% + 2) |
| Süreklilik Ölçümü | 0 ile 4000 Ω, buzzer ve alarm göstergesi, ±(3% + 3) |
| Direnç (Ah) | 40 Ω, ±(3% + 10) |
| Ekran | 4200 sayım, arka aydınlatmalı, logaritmik çubuk grafik |
| Canlı Devre Tespiti | 30 V AC/DC ve üzeri durumda testi engeller, sesli ve görsel uyarı |
| Otomatik Deşarj | Test sonrasında otomatik |
| Kısa Devre Akımı | 2 mA veya daha az |
| Anma Akımı | Yaklaşık 1.0 ile 1.2 mA |
| Fonksiyonlar | Otomatik aralık, otomatik bekletme, otomatik kapanma |
| Koruma | IP54 |
| Güvenlik Standardı | IEC61010 CAT III 600 V |
| Güç Kaynağı | LR6 AA alkalin pil 1.5 V × 6 |
| Boyut ve Ağırlık | 170 × 142 × 57 mm, yaklaşık 600 g |
| Kutu İçeriği | Test uçları, taşıma kayışı, kullanım kılavuzu, taşıma çantası |
Kullanım Alanları
Elektrik panoları ve kablo hatlarında izolasyon kontrolü, motor ve transformatörlerin yalıtım taraması, bakım ve devreye alma süreçlerinde saha testi, endüstriyel tesislerde periyodik yalıtım denetimi.
Kullanım Notları
Ölçümden önce test gerilimi seçimini uygulamaya uygun olacak şekilde belirleyiniz. Canlı devre algılama uyarısı halinde testi başlatmayınız. Test bitiminde otomatik deşarjın tamamlanmasını bekleyiniz. Ölçüm ortamını IP54 sınırları içinde tutunuz.
