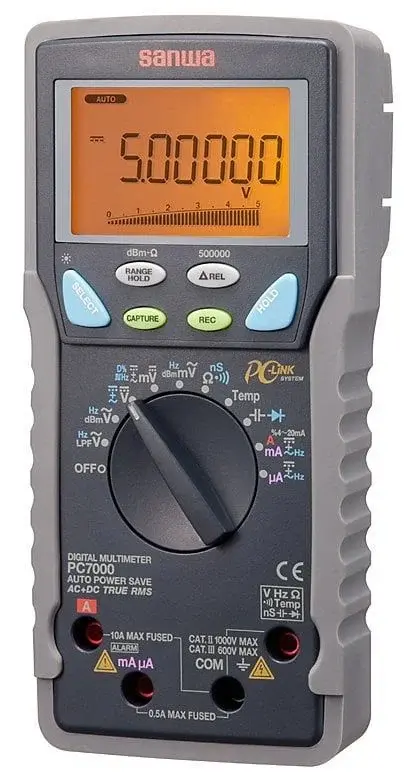

Sanwa PC7000 50,000 Count True RMS Profesyonel Multimetre
Sanwa PC7000 50,000 Count True RMS Profesyonel Multimetre
Sanwa PC7000, yüksek doğruluk ve geniş fonksiyon setiyle profesyonel ölçümler için tasarlanmış bir True RMS dijital multimetredir. Seçilebilir 50,000/500,000 sayımlı sayısal ekran, 41 segment çubuk grafik, otomatik/manuel aralık seçimi ve PC bağlantı desteği ile laboratuvar, üretim ve servis ortamlarında güvenilir veri sağlar. IEC61010 CAT.II 1000 V ve CAT.III 600 V güvenlik sınıfları ile sahada güvenle kullanılabilir.
Öne Çıkan Özellikler
True RMS AC ölçüm, %0,03’e kadar doğruluk, 50,000 (DC için 500,000) sayım, çift fonksiyonlu arka aydınlatmalı ekran, hızlı çubuk grafik, MAX/MIN/AVG kayıt, tepe yakalama, görev döngüsü ve frekans ölçümü, K tipi termokupla −50 °C ile 1000 °C sıcaklık ölçümü, diyot ve süreklilik testi, otomatik güç tasarrufu, PC Link 7 yazılımı ile veri kaydı.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | PC7000 |
| Ekran | Sayısal 50,000/500,000 seçilebilir, 41 segment çubuk grafik |
| Örnekleme Hızı | 50,000 sayımda 5 kez/sn; 500,000 sayımda 1,25 kez/sn |
| Güvenlik | IEC61010 CAT.II 1000 V, CAT.III 600 V |
| DC Voltaj (DCV) | 500 mV / 5 V / 50 V / 500 V / 1000 V; en iyi doğruluk ±(0,03% + 2); çözünürlük 0,01 mV; giriş empedansı 10 MΩ |
| AC Voltaj (ACV) | 500 mV / 5 V / 50 V / 500 V / 1000 V; en iyi doğruluk ±(0,5% + 4); çözünürlük 0,01 mV |
| DC Akım (DCA) | 500 µA / 5 mA / 50 mA / 500 mA / 5 A / 10 A; en iyi doğruluk ±(0,1% + 4); çözünürlük 0,01 µA |
| AC Akım (ACA) | 500 µA / 5 mA / 50 mA / 500 mA / 5 A / 10 A; en iyi doğruluk ±(0,6% + 4); çözünürlük 0,01 µA |
| Direnç | 500 Ω / 5 kΩ / 50 kΩ / 500 kΩ / 5 MΩ / 50 MΩ / 99,99 MΩ; en iyi doğruluk ±(0,1% + 2); çözünürlük 0,01 Ω |
| Kapasitans | 50 nF / 500 nF / 5 µF / 50 µF / 500 µF / 5 mF / 25 mF; en iyi doğruluk ±(0,8% + 2); çözünürlük 0,01 nF |
| Sıcaklık | −50 °C ~ 1000 °C (K tipi termokupl); en iyi doğruluk ±(0,3% + 2); çözünürlük 0,1 °C |
| Frekans | 10 Hz ~ 200 kHz; en iyi doğruluk ±(0,02% + 2); çözünürlük 0,01 Hz |
| Mantık Frekansı | 5 Hz ~ 2 MHz; en iyi doğruluk ±(0,02% + 2); çözünürlük 0,01 Hz |
| Görev Döngüsü | 0,1% ~ 99,99%; en iyi doğruluk ±(0,5% + 2); çözünürlük 0,01% |
| Süreklilik Testi | 20 Ω ile 200 Ω arasında buzzer; açık devre gerilimi yaklaşık 1,3 V |
| Diyot Testi | Açık uç gerilimi yaklaşık 3 V |
| Bant Genişliği | V: 45 Hz ~ 1 kHz; A: 40 Hz ~ 1 kHz; Hz: 1 Hz ~ 20 kHz (500 V altı) |
| Sigortalar | 11 A / 1000 V IR20 kA ve 0,4 A / 1000 V IR30 kA |
| Güç Kaynağı | 6LR61 9 V pil; DCV’de yaklaşık 100 saat |
| Boyut ve Ağırlık | 184 × 86 × 52 mm; 430 g (kılıf dahil) |
| PC Bağlantısı | Opsiyonel optik USB arayüz; PC Link 7 yazılımı ile kayıt |

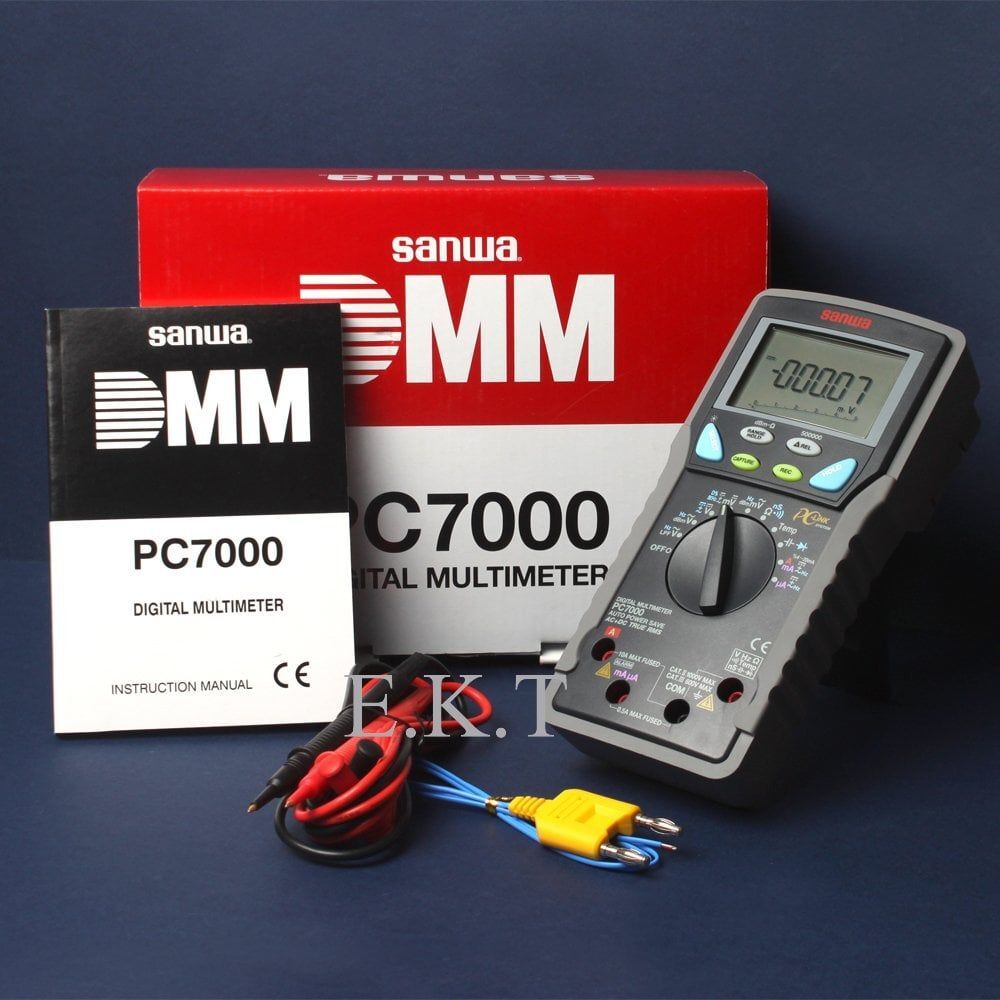

| Kutu İçeriği | Test kablosu TL-23a, kılıf H-700, K tipi termokupl K-250PC, kullanım kılavuzu |
Kullanım Alanları
Ev tipi cihaz testleri, düşük güçlü devre analizi, priz ve hat kontrolleri, güç elektroniği doğrulama, bakım ve servis uygulamaları, eğitim ve Ar-Ge laboratuvarları.
Ölçüm ve Analiz Fonksiyonları
MAX/MIN/AVG kayıt, tepe yakalama, veri tutma, aralık tutma ve nispi değer ile değişken sinyallerin takibi kolaydır. Görev döngüsü ve frekans ölçümü, diyot ve süreklilik testleri ile devre teşhisi hızlanır.
Ergonomi ve Güvenlik
Arka aydınlatmalı çift fonksiyonlu ekran düşük ışık koşullarında görünürlüğü artırır. Koruyucu kılıf darbelere karşı koruma sağlar. Otomatik güç tasarrufu modu kullanılmadığında cihazı kapatır.
PC Bağlantısı ve Kayıt
Opsiyonel optik USB arayüz ile bilgisayara bağlanarak PC Link 7 üzerinden gerçek zamanlı izleme ve CSV formatında veri kaydı yapılabilir.
