ST NUCLEO-N657X0-Q Stm32 Geliştirme Kartı

STM32 STM32N657X0H3Q Arm Cortex-M55 800 MHz Neural-ART Accelerator H264 Encoder Neo-Chrom 2.5D GPU 512-Mbit Octo-SPI Flash 4.2 Mbyte CSRAM STLINK-V3EC Debugger Programlayıcı Ethernet Kamera MIPI20

STM32 Nucleo-144 kartı, kullanıcıların STM32 mikrodenetleyici tarafından sunulan performans ve güç tüketimi özelliklerinin çeşitli kombinasyonlarını seçerek yeni konseptleri denemeleri ve prototipler geliştirmeleri için uygun fiyatlı ve esnek bir yöntem sağlar. Uyumlu kartlarda, dahili veya harici SMPS çalışma modunda güç tüketimini önemli ölçüde azaltır.

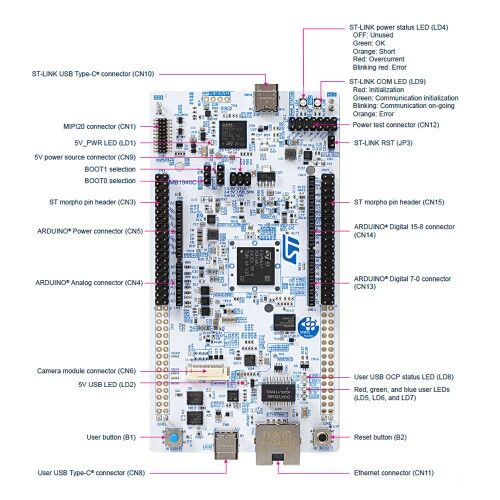

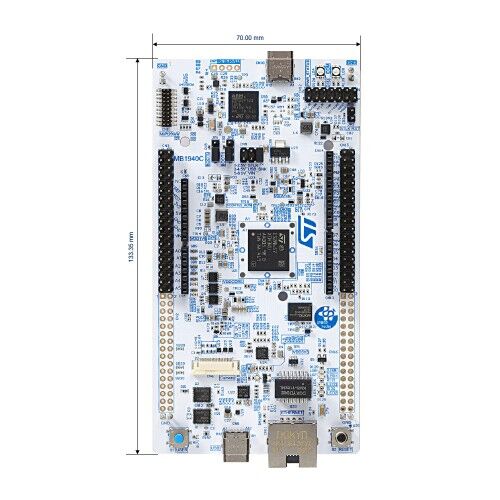

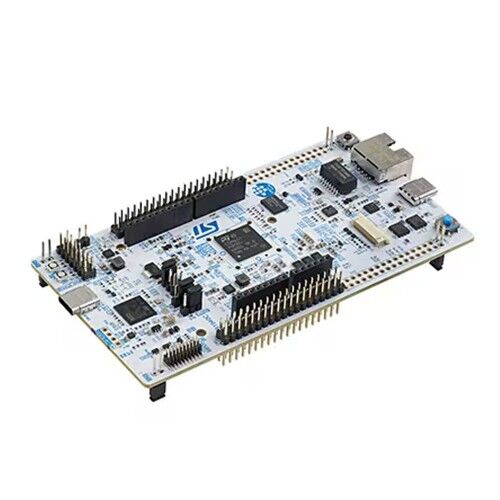

[NUCLEO-N657X0-Q görseli]

ST Zio konnektörü, ARDUINO® Uno V3 bağlantısını genişletir ve ST morpho başlıkları, geniş bir özel shield seçeneğiyle Nucleo açık geliştirme platformunun işlevselliğini kolayca artırmaya olanak tanır.

STM32 Nucleo-144 kartı, entegre edilmiş ST-LINK hata ayıklayıcı/programlayıcı sayesinde ayrı bir prob gerektirmez.

Kart, STM32Cube MCU Paketi ile sunulan kapsamlı ücretsiz yazılım kütüphaneleri ve örneklerle birlikte gelir.

Özellikler

Genel Özellikler

• STM32N657X0H3Q Arm Cortex-M55 tabanlı mikrodenetleyici: ST Neural-ART Accelerator, H264 Encoder, Neo-Chrom 2.5D GPU ve 4.2 Mbyte SRAM, VFBGA264 paketinde
• 3 adet kullanıcı LED’i
• 1 adet kullanıcı butonu ve 1 adet reset butonu
• 32.768kHz kristal osilatör
• SWD, ST morpho genişleme konnektörleri
• ST-LINK USB VBUS, USB konnektör veya harici kaynaklar ile esnek güç seçenekleri
• STM32Cube MCU paketi ile ücretsiz yazılım kütüphaneleri ve örnekler
• IAR Embedded Workbench®, MDK-ARM ve STM32CubeIDE dahil olmak üzere geniş IDE desteği

Kart Özellikleri

• Gerçek rastgele sayı üreteci
• İki adet AES yardımcı işlemci (biri DPA korumalı)
• Açık anahtar hızlandırıcı (PKA)
• Hash donanım hızlandırıcı
• ST Neural-ART Accelerator (NPU)
• Neo-Chrom 2.5D GPU
• Chrom-ART Accelerator (DMA2D)
• JPEG Codec
• H.264 Video Encoder
• Ethernet (IEEE-802.3-2002 uyumlu)
• Harici veya dahili SMPS ile Vcore besleme
• USB (cihaz modu, OTG full speed veya SNK/UFP)
• ARDUINO Uno V3 konnektör
• ST Zio genişleme konnektörü
• Kamera modülü FPC
• İz sinyalleri ile MIPI20 uyumlu konnektör
• USB Micro-AB veya USB Type-C
• Kart üzerinde STLINK-V3EC debugger/programlayıcı (USB yeniden tanımlama özelliği: kütle depolama, sanal COM portu, debug portu)
• USB Type-C üzerinden SNK/UFP (HS modunda)
• Kriptografi desteği
• 165 x GPIO
• 4 x I2S, 6 x SPI, 4 x I2C, 2 x I3C
• 5 x USART, 5 x UART, 1 x LPUART
• 2 x SAI, 3 x FDCAN, 2 x OTG HS
• UCPD desteği
• 2 x SDMMC, DCMIPP, 2 x SPDIFRX, CSI, PSSI, LTDCC
• 2 x 12-bit ADC, 1 x sıcaklık sensörü
• 1 x ADF filtresi (SAD ile)
• 1 x MDF (6 filtre)
• 4 x 32-bit timer (IC/OC/PWM destekli)
• 2 x 16-bit ileri seviye motor kontrol timer’ı
• 13 x 16-bit genel amaçlı timer
• 2 x Watchdog, 1 x SysTick, 1 x RTC
• VFBGA264 paket

Kullanım Alanları

• IoT prototipleme
• Gömülü sistem geliştirme
• Düşük güç tüketimli uygulamalar
• Endüstriyel otomasyon
• Giyilebilir teknoloji
• Tüketici elektroniği
• Eğitim araçları
• Sensör entegrasyonu
• Robotik
• Akıllı ev cihazları

Paket İçeriği

• 1 Adet NUCLEO-N657X0-Q

Dikkat: Paket içerisinde USB kablo bulunmamaktadır.
