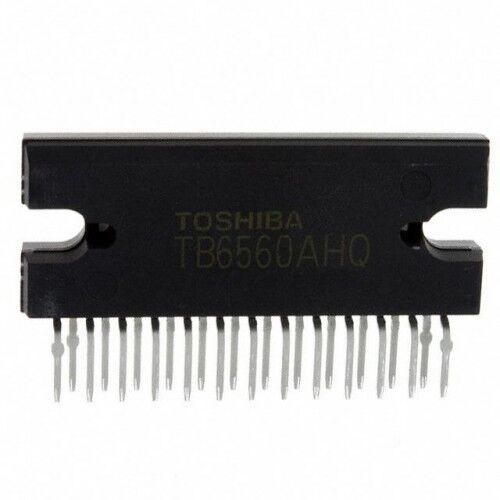

TB6560AHQ
Toshiba TB6560AHQ, adım motorlarının kontrolü için tasarlanmış bir PWM chopper-tipi sürücü entegresidir. Bu entegre, bipolar adım motorlarının sinüzoidal girdi ile mikro adım kontrolü sağlamak için kullanılmaktadır. TB6560AHQ, 2-faz, 1-2-faz, 2W1-2-faz ve 4W1-2-faz eksitasyon modları ile çalışabilme özelliğine sahiptir. Yüksek performanslı ve düşük titreşimli sürüş imkanı sunarak, sadece bir saat sinyali ile iki fazlı bipolar adım motorlarını ileri ve geri döndürebilir.
TB6560AHQ'nun teknik özellikleri oldukça dikkat çekicidir. BiCD işlem teknolojisi sayesinde yüksek çıkış dayanım gerilimi sunar; örneğin, TB6560AHQ için Ron (üst ve alt toplam) tipik olarak 0.6 Ω iken, TB6560AFG için 0.7 Ω'dir. Ayrıca, TB6560AHQ'nun maksimum çıkış akımı 3.5 A (pik) olarak belirlenmiştir. Bu özellikler, motorun yüksek verimlilikle çalışmasını sağlar.
Bu entegre, genel amaçlı uygulamalarda kullanılabilir. Özellikle CNC makineleri, 3D yazıcılar ve robotik projelerde yaygın olarak tercih edilmektedir. Kullanıcılar, TB6560AHQ ile motorlarının hassas kontrolünü sağlayarak, projelerinde yüksek performans elde edebilirler.
TB6560AHQ'nun avantajları arasında yüksek çıkış akımı, çoklu faz eksitasyon modları ve entegre termal kapama özelliği bulunmaktadır. Bu sayede, motorlarınızın güvenli bir şekilde çalışmasını sağlarken, enerji verimliliğini de artırabilirsiniz. Kullanıcılar için kolay montaj imkanı sunarak, projelerinizi hızlı bir şekilde hayata geçirmenize yardımcı olur.
- Tek çip motor sürücüsü
- Yüksek çıkış dayanım gerilimi: VDSS = 40 V
- Seçilebilir faz eksitasyon modları: 2, 1-2, 2W1-2 ve 4W1-2
- Yüksek çıkış akımı: 3.5 A (pik)
- Geniş çalışma sıcaklığı aralığı: -30°C ~ 85°C
- Termal kapama özelliği (TSD)
