Tekbox TBL5016-2 Line Impedance Stabilisation Network (LISN) – CISPR 16: EMC Gürültü Ölçümünde Güvenilir Çözüm
Elektronikte elektromanyetik uyumluluk (EMC) testleri, cihazların çevreye yaydığı elektromanyetik gürültüyü kontrol etmek için kritik öneme sahiptir. Tekbox TBL5016-2 Line Impedance Stabilisation Network (LISN), CISPR 16-1-2 standardına uygun olarak, 9 kHz ila 30 MHz arasındaki frekanslarda iletilen parazitlerin ölçülmesini sağlar. Bu cihaz, endüstriyel testlerde, araştırma laboratuvarlarında ve elektromanyetik gürültü testlerinde güvenilir ve doğru ölçümler için tasarlanmıştır.
Tekbox TBL5016-2 LISN Özellikleri
Tekbox TBL5016-2, hat empedansını sabitleyerek, iletilen parazitleri ölçmek için gerekli tüm özellikleri sunar. Bu cihaz, özellikle elektrikli cihazların EMC testlerinde kullanılan önemli bir ekipmandır. 16A'ya kadar destek sağlayan maksimum akım kapasitesi, geniş bir uygulama yelpazesinde kullanılmasını mümkün kılar.
Teknik Özellikler:

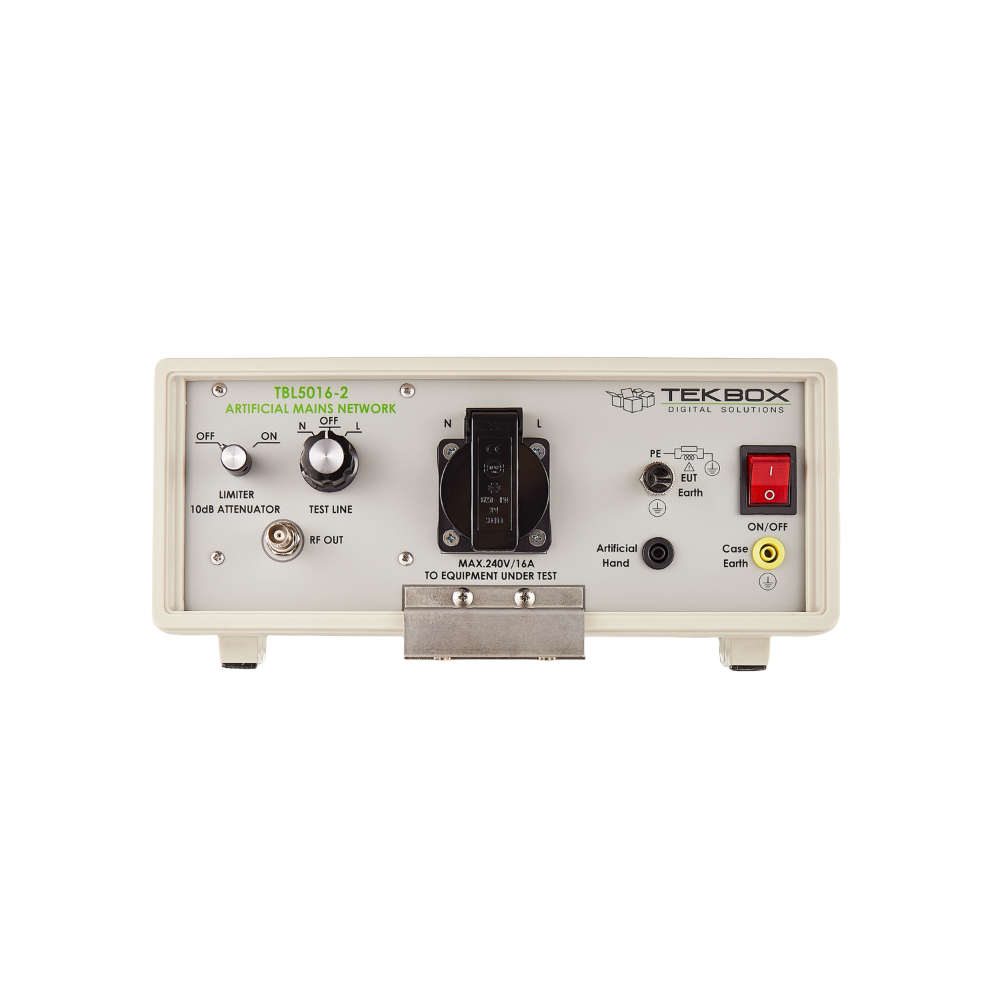

| Özellik | Tekbox TBL5016-2 |
| Frekans Aralığı | 9 kHz ile 30 MHz arasında |
| Empedans | 50 Ω ║ (50 µH + 5 Ω) |
| Yapay El Bağlantısı | 220 pF + 511 Ω |
| Değiştirilebilir PE | 50 Ω ║ 50 µH |
| Sınırlayıcı / Zayıflatıcı | 150 kHz ile 30 MHz arasında; 10 dB |
| Çekirdek İndüktörler | Hava çekirdekli indüktörler |
| Hat Gerilmesi | Maksimum 240V / 50 – 60 Hz, CAT II |
| Maksimum Akım | 16A @ 23°C |
| DUT Soketi | Ülkeye özgü |
| Ölçüm Bağlantısı | 50 Ω BNC |

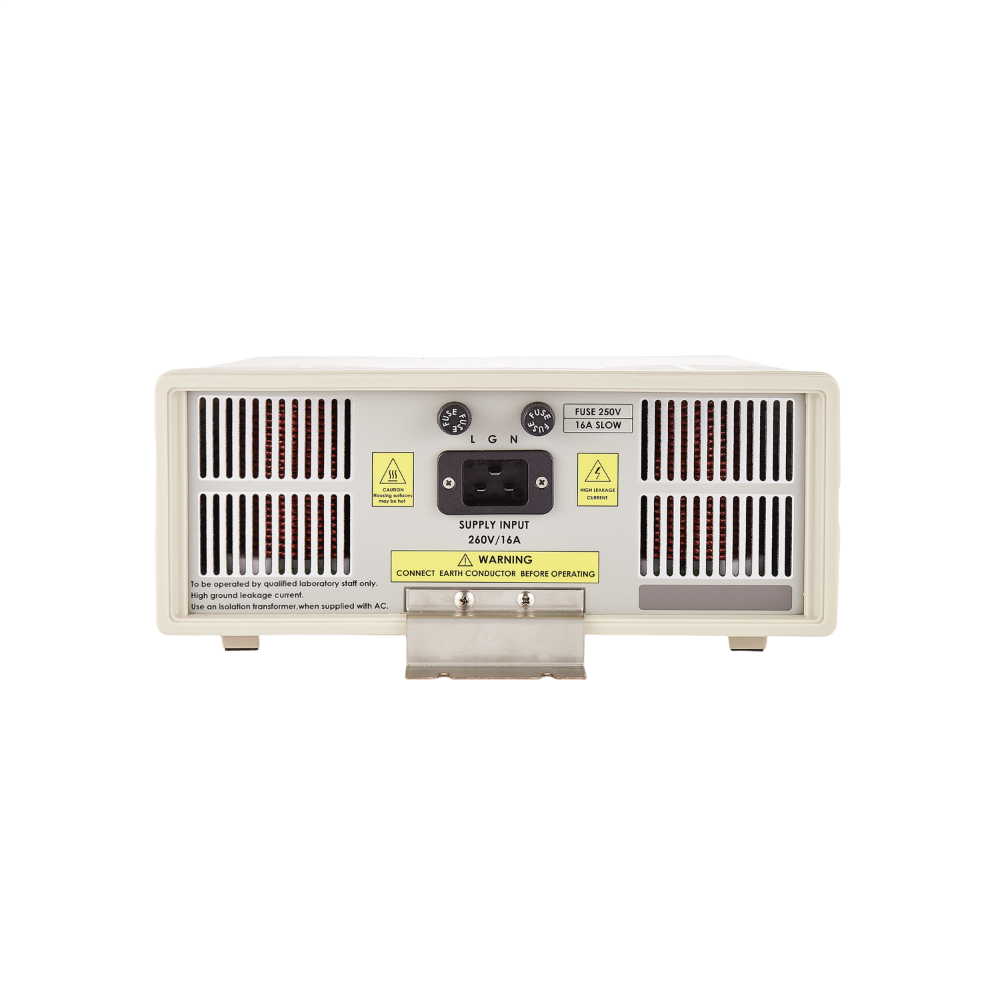

| Güç Bağlantısı | IEC 60320 C19 |
| Çalışma Sıcaklık Aralığı | +5°C ile +40°C; %5 ile %80 RH |
| Güvenlik | Güvenlik Sınıfı I, IEC 1010-01 |
Tekbox TBL5016-2 ile EMC Gürültü Ölçümü
Tekbox TBL5016-2, iletilen gürültü ölçümleri için yüksek doğruluk sağlar. Cihaz, tek fazlı AC ekipmanlarının test edilmesine olanak tanır ve hat üzerinden iletilen parazitin fazda ve nötr iletkenlerde ölçülmesini mümkün kılar. Bu özellik, her türlü cihazın EMC uyumluluğunu test etmek için gereklidir.
Anahtar Kullanım Alanları:
- EMC İletilen Gürültü Ölçümleri: Tekbox TBL5016-2, CISPR 16-1-2 standardına uygun olarak iletilen elektromanyetik gürültüyü ölçen güvenilir bir cihazdır. Bu cihaz, test edilen cihazlardan yayılan gürültüyü doğru bir şekilde tespit eder.
- Gelişmiş Test Prosedürleri: Değiştirilebilir sınırlayıcı ve zayıflatıcı özellikleri sayesinde, cihazın farklı test ihtiyaçlarına göre yapılandırılması mümkündür.
- Yapay El Bağlantısı: Cihazın yapay el bağlantısı, test sırasında gerçekçi ölçümler elde etmek için kullanılır, bu da daha doğru sonuçlar sağlar.
- Elektrikli Ekipman Testi: 240V, 16A'ya kadar destek sağlayan cihaz, AC ile çalışan tek fazlı ekipmanların EMC testlerini gerçekleştirebilir.
Cihazın Güvenlik Özellikleri ve Dayanıklılığı
Tekbox TBL5016-2, güvenlik sınıfı I (IEC 1010-01) ile tasarlanmış olup, kullanım sırasında yüksek güvenlik sağlar. Cihaz, 5°C ile 40°C arasında çalışabilir ve %5 ile %80 arasında nem oranı ile dayanıklı bir performans sergiler. Bu, cihazın zorlu endüstriyel ortamlarda da güvenle kullanılabilmesini sağlar.
Sonuç: EMC Testlerinde Güvenilir Performans
Tekbox TBL5016-2 LISN, elektromanyetik gürültü ölçümlerinde yüksek doğruluk ve güvenilirlik sunar. Cihaz, EMC uyumluluğunu test etmek isteyen mühendisler, teknikerler ve araştırmacılar için vazgeçilmez bir araçtır. Geniş frekans aralığı, değiştirilebilir sınırlayıcı özellikleri ve güvenlik standartlarına uygunluğu ile Tekbox TBL5016-2, endüstriyel ve laboratuvar ortamlarında güvenle kullanılabilir.
Bu ürün, EMC test cihazları, elektromanyetik gürültü ölçümü, CISPR 16 uyumlu LISN, elektrikli ekipman test cihazı ve gelişmiş EMC test ekipmanları arayan profesyoneller için mükemmel bir çözüm sunmaktadır.
