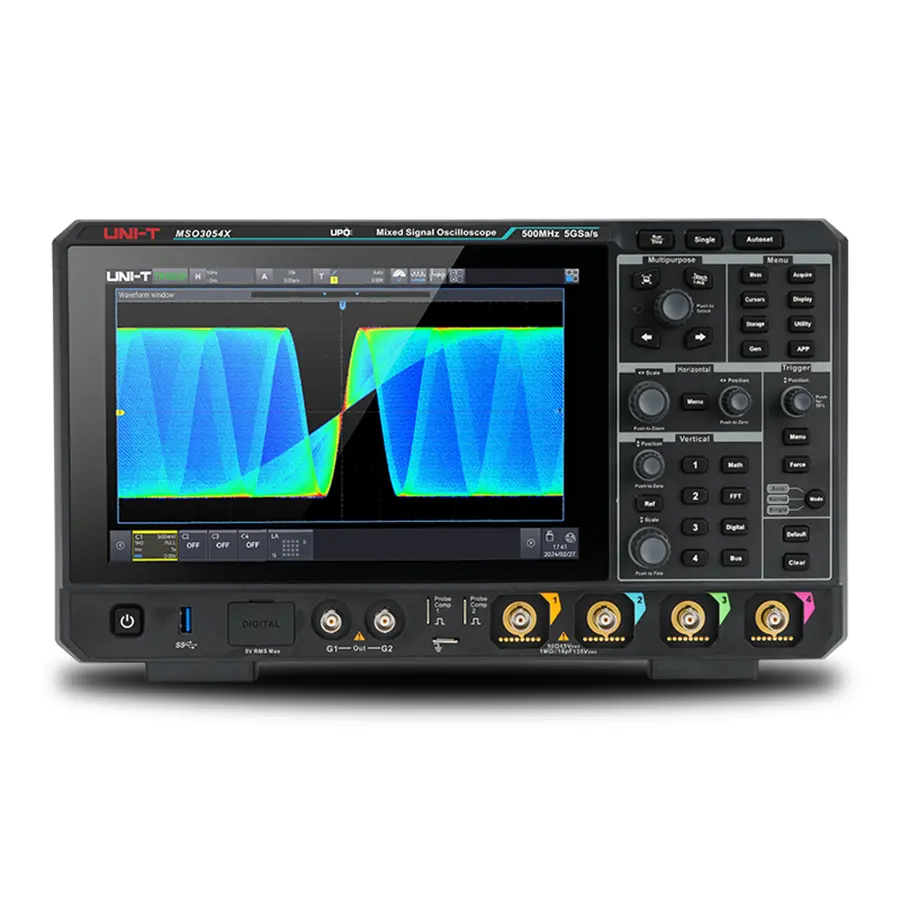

Unit MSO3054X Dijital Osiloskop 4 Kanal 500 MHz – Profesyonel Test ve Analiz Çözümleri İçin Üst Düzey Performans

UNI-T MSO3054X, karmaşık elektronik devreleri analiz etmek, yüksek frekanslı sinyalleri incelemek ve profesyonel ölçüm süreçlerini hızlandırmak için tasarlanmış, 500 MHz bant genişliğine sahip gelişmiş bir dijital osiloskoptur.
4 analog kanal + 16 dijital kanal desteği, 5 GSa/s örnekleme hızı ve 500 Mpts bellek derinliği ile sınıfının en güçlü çözümlerinden biri olarak öne çıkar.

Gömülü sistem geliştirme, güç elektroniği, haberleşme, Ar-Ge laboratuvarları, otomotiv elektroniği ve üretim testlerinde maksimum hassasiyet ve güvenilirlik sunar.

Unit MSO3054X’in Öne Çıkan Avantajları

Yüksek Bant Genişliği ve Maksimum Hassasiyet

500 MHz bant genişliği sayesinde hızlı geçiş sinyalleri, darbe yapıları ve yüksek frekans bileşenleri keskin bir doğrulukla görüntülenir.

4 Analog + 16 Dijital Kanal ile Karma Sinyal Analizi

UT-M15 prob ile 16 dijital kanal desteği, MSO3054X’i tam bir karma sinyal osiloskopuna dönüştürerek hem analog hem dijital devreleri aynı anda analiz etmenizi sağlar.

Devasa Bellek Derinliği – 500 Mpts

Uzun süreli kayıt, kesintisiz veri yakalama ve gelişmiş analiz için yüksek bellek kapasitesi sunar.

Ultra Hızlı Dalga Yakalama

Normal modda 800.000 wfms/s, Sequence modunda 2.000.000 wfms/s dalga formu yakalama hızı ile en kısa süreli anomalileri bile gözden kaçırmaz.

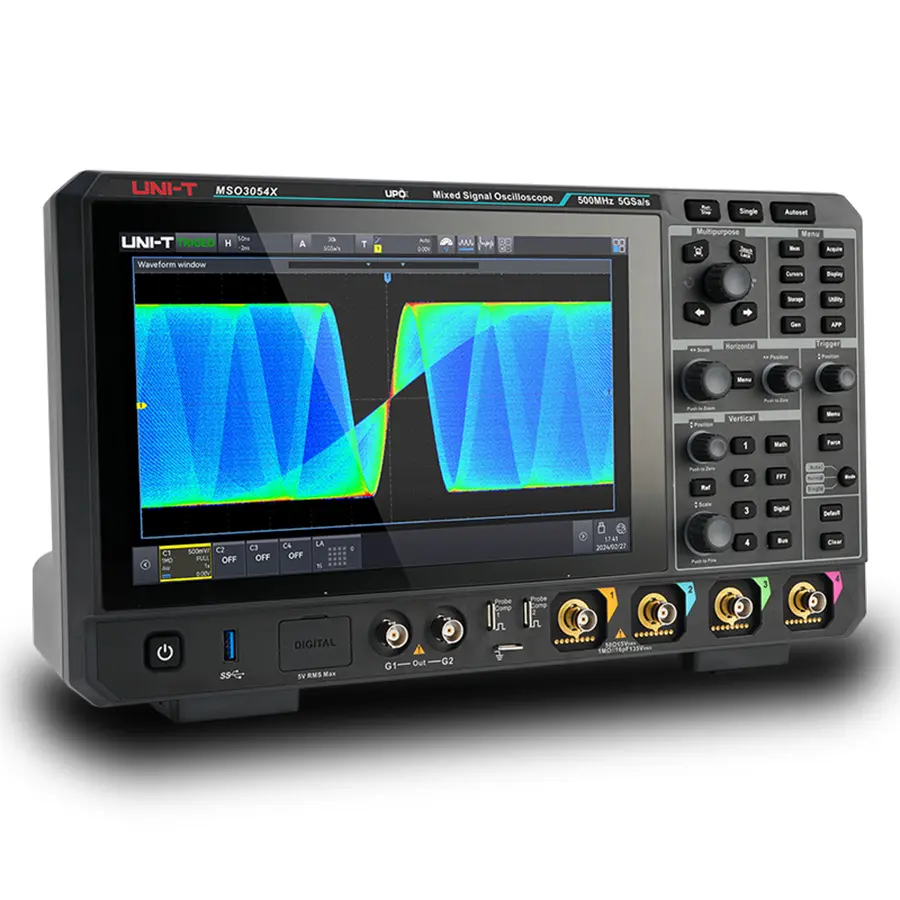

10,1 inç Dokunmatik Ekran ile Kolay Kullanım

1280×800 çözünürlükteki kapasitif ekran sayesinde menüler, ölçümler ve analizler hızlı ve sezgisel şekilde yönetilir.

Gelişmiş Protokol Analizi

Standart protokoller:

• UART / RS232

• I2C

• SPI

Opsiyonel protokoller:

• CAN, CAN FD

• LIN

• FlexRay

• AUDIO

• MIL-STD-1553B

• ARINC 429

• Manchester

Bu sayede gömülü yazılım ve haberleşme testleri tek cihazla yapılabilir.

9 Cihazın İşlevini Tek Yapıda Sunar

MSO3054X, mühendisler için birden fazla cihazı bünyesinde toplar:

• Osiloskop

• Lojik analizör

• Spektrum analizörü

• DVM

• Frekans sayacı

• Güç analizörü

• Protokol analizörü

• Bode Plot aracı

• Opsiyonel AWG (50 MHz çift kanal)

Teknik Özellikler

(Tüm veriler birebir korunmuştur)

• Bant genişliği: 500 MHz

• Analog kanal: 4

• Dijital kanal: 16 (opsiyonel UT-M15)

• Örnekleme (analog): 5 GSa/s

• Örnekleme (dijital): 1,25 GSa/s

• Bellek: 500 Mpts / kanal

• Dalga yakalama: 800.000 wfms/s, Sequence: 2.000.000 wfms/s

• Ekran: 10,1" dokunmatik, 1280 × 800

• Dikey çözünürlük: 8-bit + 12-bit ERES

• Zaman tabanı: 1 ns/div – 1 ks/div

• Yükselme süresi: ≤ 700 ps

• Giriş empedansı: 1 MΩ ∥ 16 pF

• Dikey hassasiyet: 500 µV/div – 10 V/div

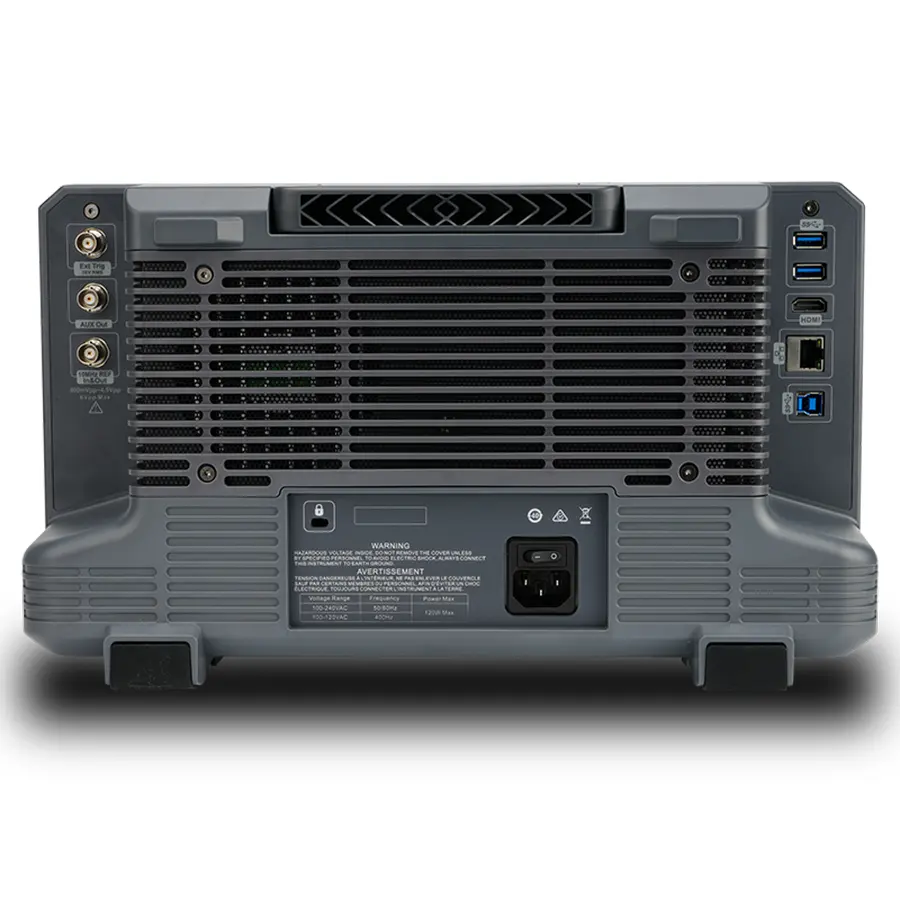

• Bağlantılar: USB 3.0, USB Device, LAN, EXT Trig, HDMI, AUX Out, SCPI, Web Server

• Boyutlar: 378 × 218 × 120 mm

• Ağırlık: 3,9 kg

Kimler İçin İdeal?

• Ar-Ge mühendisleri

• Gömülü sistem tasarımcıları

• Otomotiv ECU ve CAN/LIN kontrolü yapan ekipler

• Güç elektroniği tasarımcıları

• Üniversite ve laboratuvarlar

• Üretim test ekipleri

• Haberleşme sistemi geliştiricileri

Sonuç

Unit MSO3054X, yüksek bant genişliği, hızlı örnekleme, büyük bellek ve gelişmiş analiz araçlarını bir araya getirerek profesyonel mühendisler için üst seviye bir test çözümü sunar.
Tek cihazla çok geniş bir uygulama alanına hitap eden MSO3054X, projelerde hız, doğruluk ve verimlilik sağlar.
