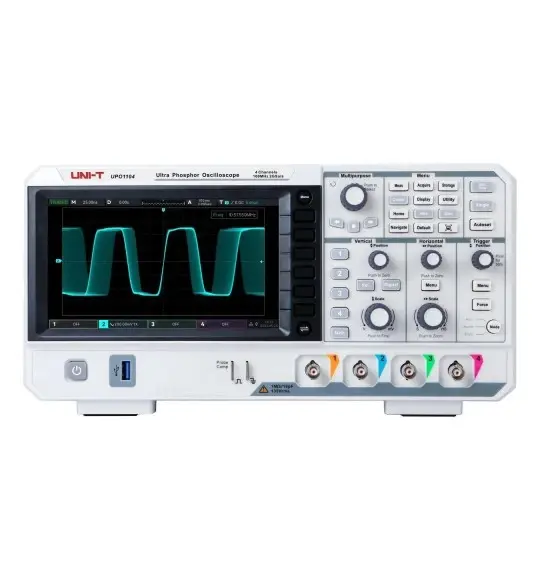

Unit UPO1104 100 MHz 4 Kanal Dijital Osiloskop

Unit UPO1104, yüksek bant genişliği, gelişmiş örnekleme kapasitesi ve geniş bellek yapısıyla profesyonel sinyal analizine ihtiyaç duyan kullanıcılar için tasarlanmış güçlü bir dijital fosfor osiloskoptur. Elektronik tasarım, devre analizleri, eğitim laboratuvarları, üretim test süreçleri ve Ar-Ge çalışmalarında güvenilir ölçüm sağlayan bu model, dört kanal desteği ve zengin tetik fonksiyonlarıyla karmaşık sinyallerin detaylı şekilde incelenmesine olanak tanır.

Serinin Ultra Phosphor 2.0 teknolojisi, yüksek dalga formu yakalama hızı ile birleşerek UPO1104’ü kendi segmentinde öne çıkarır. Gelişmiş bellek kapasitesi, güçlü FFT analizi ve gerçek zamanlı veri yolu kod çözme fonksiyonları ile kullanıcılar hem zaman hem doğruluk açısından maksimum verim elde eder.

Unit UPO1104 Öne Çıkan Özellikler

100 MHz Bant Genişliği ve 2 GSa/s Örnekleme Hızı

Cihaz, yüz megahertz bant genişliği ve iki gigasample saniyelik gerçek zamanlı örnekleme hızıyla yüksek frekanslı sinyallerin net ve hassas analizini sağlar.

4 Kanal Analog Giriş

Dört bağımsız kanal, çoklu sinyal analizleri ve devre karşılaştırmaları için büyük avantaj sağlar.
Bu özellik, kompleks devre yapılarında eş zamanlı sinyal incelemesini mümkün kılar.

56 Mpts Maksimum Bellek Derinliği

Derin bellek yapısı, uzun süreli sinyal yakalamayı ve geniş zaman aralıklarında yüksek çözünürlüklü ölçüm yapmayı sağlar.

500.000 wfms/s Dalga Formu Yakalama Hızı

Oldukça yüksek yakalama hızı, ani geçişleri ve sinyal düzensizliklerini kaçırmadan inceleme imkânı sunar.

Gelişmiş FFT Frekans Analizi

Bir milyon FFT örnekleme noktasına kadar destek sağlayan seri sayesinde frekans alanında detaylı sinyal incelemesi yapılabilir.

Seri Veri Yolu Tetikleme ve Donanım Kod Çözme

I2C, SPI, UART ve diğer endüstriyel veri yollarının hızlı ve doğru bir şekilde tetiklenmesini ve analiz edilmesini sağlar.
Bu fonksiyon, mühendislik projelerinde büyük zaman kazandırır.

Geniş 7 İnç TFT LCD Ekran

Sekiz yüz çarpı dört yüz seksen çözünürlüklü ekran, dalga formlarının net ve yüksek kontrastla görüntülenmesini sağlar.

Otomatik Dalga Yapılandırma

Yeni nesil Autoset stratejisi, karmaşık sinyallerde bile otomatik ayarlama yaparak ölçüm verimliliğini artırır.

Çoklu Matematiksel İşlem Desteği

Toplama, çıkarma, çarpma ve bölme gibi temel matematiksel işlemler yanında gelişmiş analiz için FFT fonksiyonları bulunur.

Kare Dalga Çıkışı

On, yüz, bin ve on bin hertz seçenekleriyle kare dalga üretimi yapılabilir.
Bu özellik test sinyali gerektiren uygulamalarda önemli bir yardımcıdır.

Teknik Özellikler Özet

Verilere sadık kalınarak sadeleştirilmiştir.

• Kanal sayısı: dört

• Bant genişliği: yüz megahertz

• Maksimum örnekleme oranı: iki gigasample saniye

• Maksimum bellek derinliği: elli altı megapt

• Dalga formu yakalama hızı: beş yüz bin dalga saniye

• Dikey hassasiyet: bir milivolt div ile yirmi volt div

• Zaman tabanı: iki nanosaniye div ile elli saniye div

• Matematiksel fonksiyonlar: toplama, çıkarma, çarpma, bölme, FFT

• Veri yolu destekleri: yapıya göre donanım kod çözme

• Ekran: yedi inç TFT LCD

Kullanım Alanları

Unit UPO1104, geniş fonksiyon yapısı ve yüksek performansı sayesinde birçok profesyonel alanda kullanılmaktadır:

• Elektronik devre tasarımı

• Ar-Ge ve mühendislik laboratuvarları

• Eğitim laboratuvarları

• Üretim hatlarında test ve doğrulama

• Sensör, modül ve güç elektroniği analizleri

• Haberleşme ve veri yolu protokol incelemeleri

• Karmaşık sinyal davranışlarının analizi

Bu özellikler UPO1104’ü hem başlangıç seviyesindeki kullanıcılar hem de profesyoneller için uygun, maliyet-performans açısından güçlü bir seçenek haline getirir.

Sonuç

Unit UPO1104 100 MHz 4 Kanal Dijital Osiloskop; yüksek örnekleme hızı, geniş bellek derinliği, gelişmiş tetik fonksiyonları ve gerçek zamanlı kod çözme kapasitesiyle modern elektronik test süreçlerinde güvenilir bir ölçüm platformu sunar. Eğitimden mühendisliğe, üretimden Ar-Ge’ye kadar her alanda kullanıcıların beklentilerini karşılayan güçlü ve çok yönlü bir osiloskoptur.
