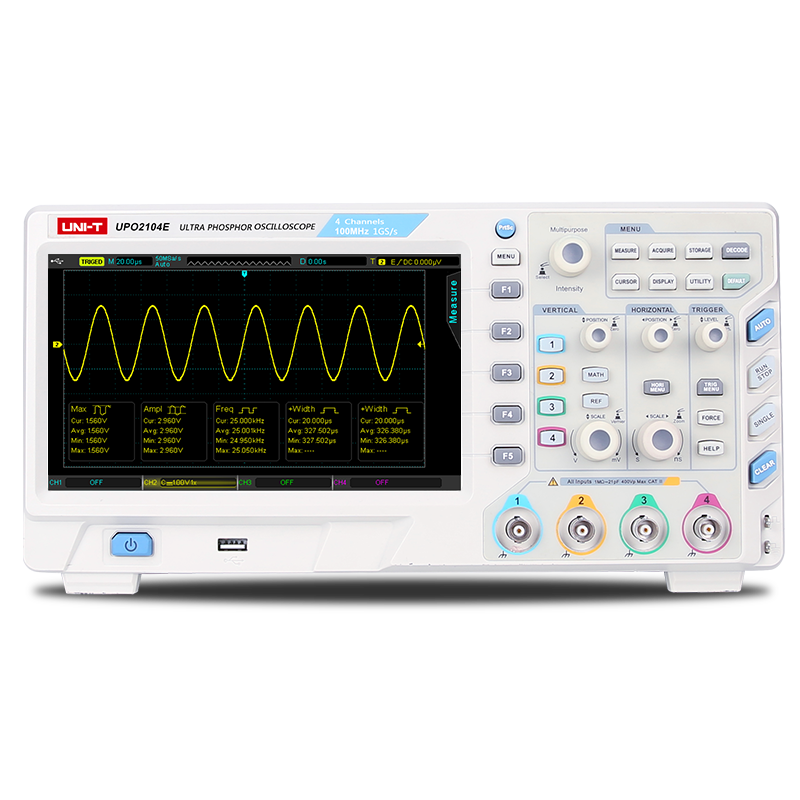

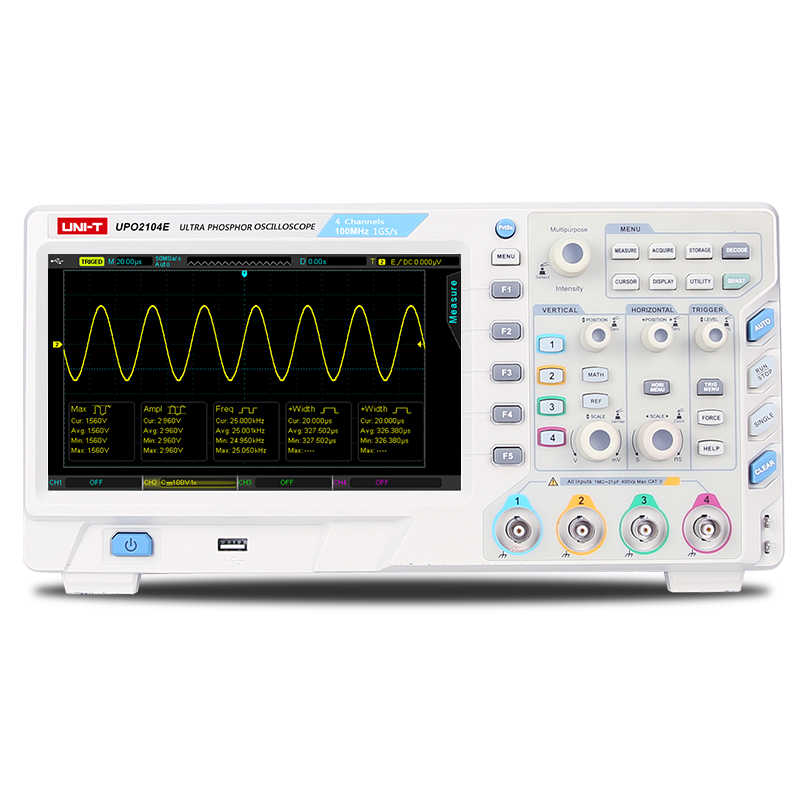

Unit UPO2104E 100 MHz 4 Kanal Ultra Fosforlu Osiloskop

Unit UPO2104E, yüksek performanslı ultra fosfor teknolojisine sahip, dört kanallı ve yüz megahertz bant genişliğinde çalışan gelişmiş bir dijital osiloskoptur. Elektronik devre analizi, sinyal izleme, seri veri çözümleme ve profesyonel hata tespiti için tasarlanmış bu model, geniş özellik seti ve güçlü işlemci performansı ile modern laboratuvarların vazgeçilmez test ekipmanlarından biridir.

Yüksek dalga formu yakalama hızı, geniş bellek derinliği ve çeşitli tetikleme fonksiyonları sayesinde karmaşık sinyallerin detaylı analizini kolaylaştırır. Sekiz inç yüksek çözünürlüklü ekranı ve kullanıcı dostu arayüzü, uzun süreli kullanımda ergonomi ve netlik sağlar.

Unit UPO2104E’nin Öne Çıkan Özellikleri

100 MHz Bant Genişliği ve 4 Analog Kanal

Dört kanal desteği, çoklu sinyal analizleri için büyük avantaj sağlar.
Yüz megahertz bant genişliği, dijital ve analog sinyallerin net, kararlı ve doğru şekilde görüntülenmesini mümkün kılar.

1 GSa/s Örnekleme Oranı

Bir gigasample saniyelik gerçek zamanlı örnekleme hızı, hızlı değişen sinyallerde yüksek doğruluk sağlar.
Bu hız, güç elektroniği, iletişim devreleri ve yüksek frekanslı sinyal analizlerinde kritik öneme sahiptir.

56 Mpts Bellek Derinliği

Tek kanal kullanımında elli altı megapt bellek kapasitesi sunulması, uzun süreli sinyal pencerelerinin ayrıntılı olarak incelenmesine imkân verir.

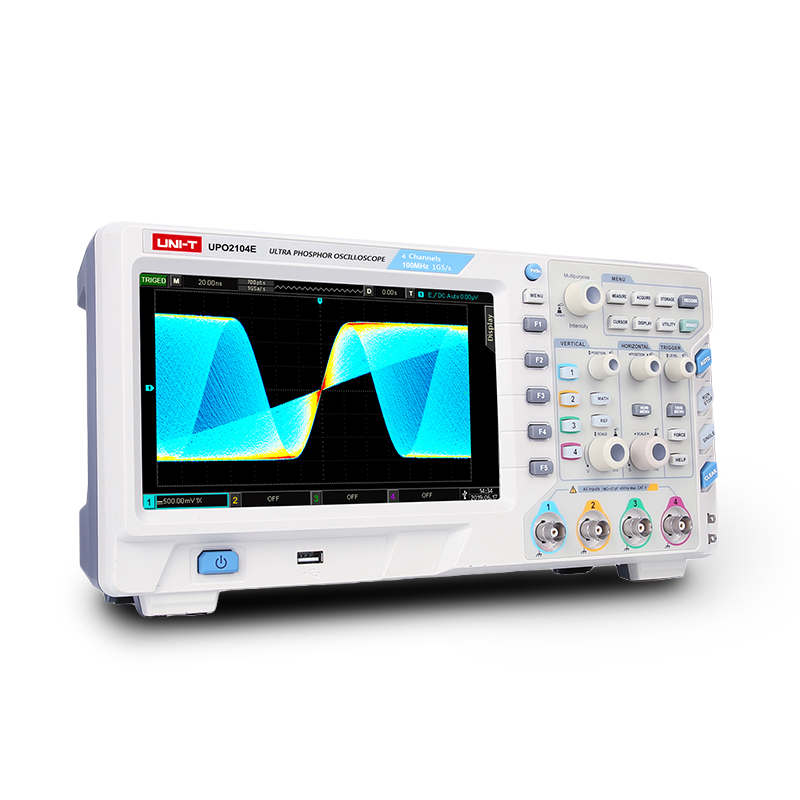

Ultra Fosfor Teknolojisi

Üç boyutlu dalga formu yoğunluk haritalama özelliği ile sinyal davranışları daha gerçekçi şekilde analiz edilebilir.
Bu teknoloji, anlık olayların izlenmesini kolaylaştırır ve ölçüm doğruluğunu artırır.

83.000 wfms/sn Dalga Formu Yakalama

Yüksek yakalama oranı sayesinde kısa süreli anomaliler, gürültüler ve düzensiz sinyaller gözden kaçmaz.
Bu özellik özellikle arıza tespiti ve hassas test süreçlerinde büyük kolaylık sağlar.

Çok Geniş Tetikleme Seçenekleri

Kenar, N kenar, pencere, süre, darbe genişliği, video, zaman aşımı, gecikme, kod, runt, kurulum ve bekletme gibi test modları bulunur.
Bu çeşitlilik, cihazı hem eğitim hem de profesyonel test uygulamaları için çok yönlü hale getirir.

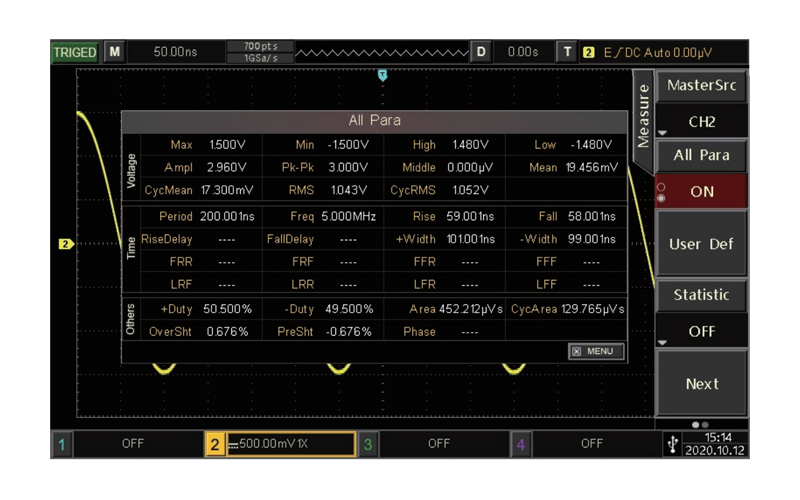

Gelişmiş Dalga Formu İşlemleri

A artı B, A çarpı B, A bölü B, AB işlemleri ve FFT gibi matematiksel fonksiyonlar desteklenir.
Mantıksal ve gelişmiş sinyal işleme seçenekleri, kompleks yapıları kolayca analiz etmeyi sağlar.

Geniş 8 İnç TFT Ekran

Sekiz inç WVGA ekran, yüksek çözünürlükte ve geniş görüş açısı ile dalga formlarını net şekilde görüntüleme imkânı sunar.

Zengin Bağlantı Arayüzleri

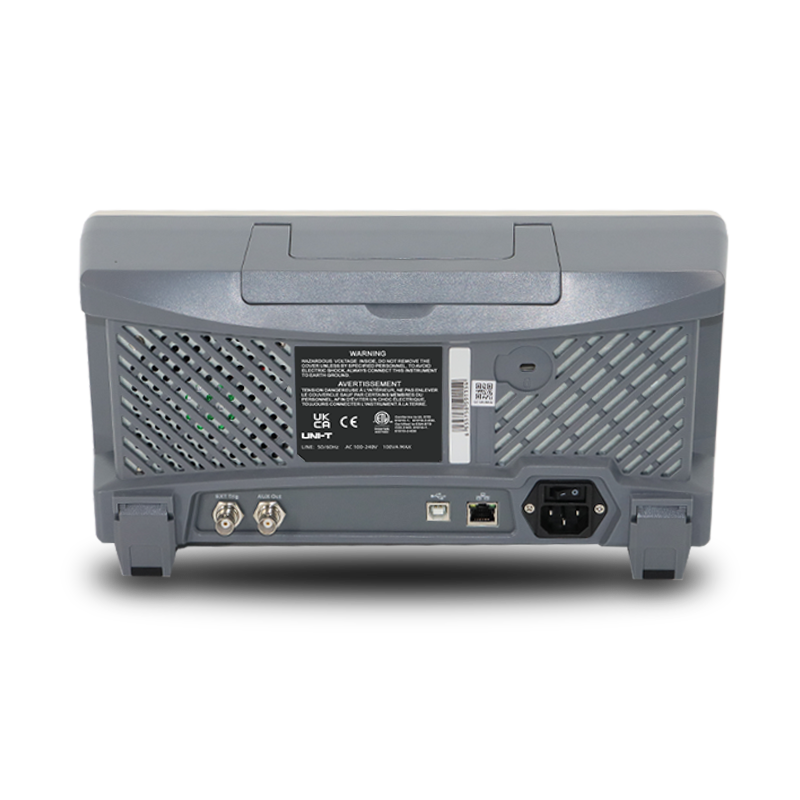

USB Device, USB Host, AUX, LAN ve tetik çıkışı gibi standart arayüzlerle cihaz tüm test sistemlerine kolayca entegre olur.

Teknik Özellikler (Özet)

• Bant genişliği: yüz megahertz
• Kanal sayısı: dört
• Örnekleme hızı: bir gigasample saniye
• Bellek derinliği: elli altı megapt (tek kanal)
• Dalga formu yakalama: seksen üç bin dalga saniye
• Zaman tabanı: beş nanosaniye ile elli saniye bölümü
• Dikey ölçek: bir milivolt ile yirmi volt bölümü
• Giriş empedansı: bir megaohm artı yirmi pikofarad
• Dalga formu kaydı: altmış beş bin kare
• Ekran: sekiz inç TFT, sekiz yüz dört yüz seksen çözünürlük
• Boyut: üç yüz otuz altı x yüz altmış dört x yüz sekiz milimetre
• Ağırlık: üç buçuk kilogram

Kullanım Alanları

Unit UPO2104E, çok yönlü yapısı ile hem profesyonel test laboratuvarlarında hem de eğitim alanlarında yaygın kullanılır:

• Seri veri analizi
• Motor sürücü ve otomotiv elektroniği testleri
• Ses frekansı ve titreşim analizi
• Elektronik devre tasarımı ve Ar-Ge geliştirme
• Üretim hatlarında kalite kontrol
• Sensör karakterizasyonu ve sinyal izleme
• Veri depolama ve donanım testleri

Bu model, güçlü tetik fonksiyonları ve geniş dalga formu işleme seçenekleri ile tüm bu alanlarda güvenilir performans sağlar.

Sonuç

Unit UPO2104E 100 MHz 4 Kanal Ultra Fosforlu Osiloskop, yüksek performansı, geniş fonksiyon seçenekleri ve dayanıklı yapısıyla günümüzün gelişmiş elektronik test ihtiyaçlarına ideal bir çözüm sunar. Derin bellek yapısı, yüksek yakalama oranı, zengin tetik seçenekleri ve net ekranı ile profesyoneller için vazgeçilmez bir ölçüm cihazıdır.
