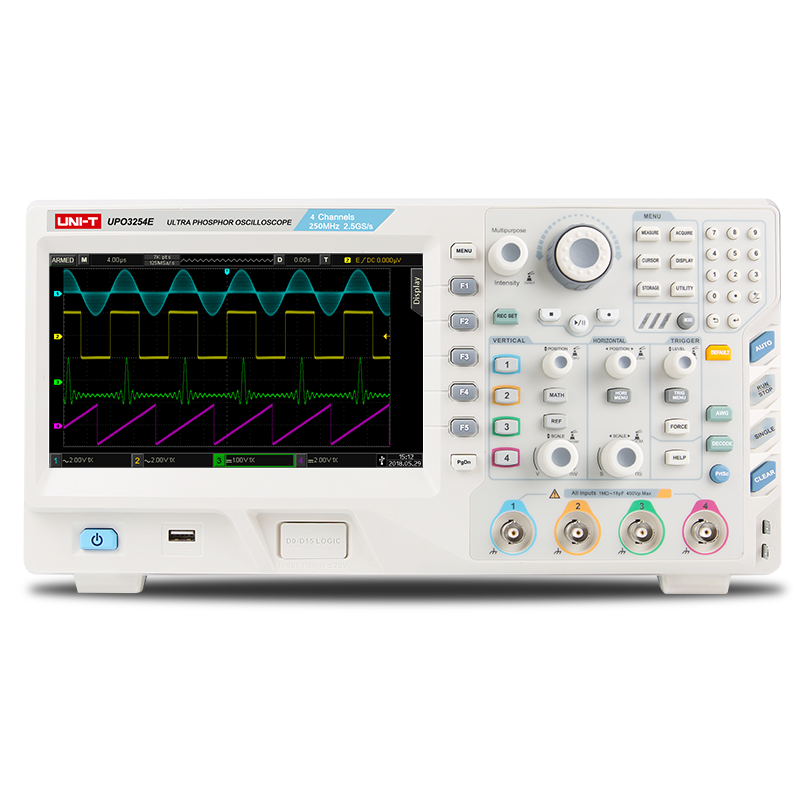

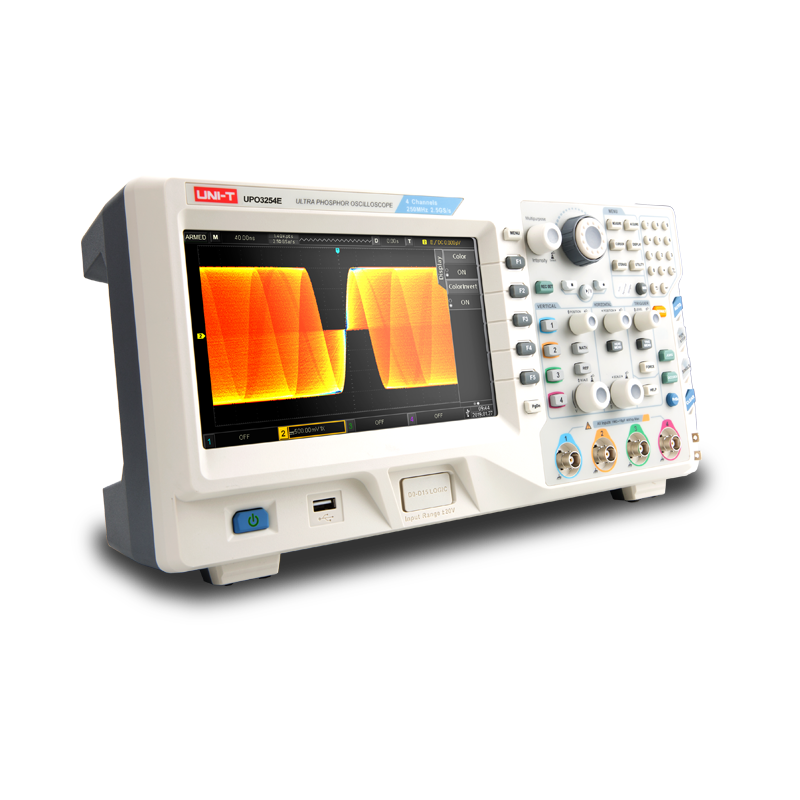

Unit UPO3254E 4 Kanal 250 MHz Ultra Fosfor Osiloskop

Unit UPO3254E, ultra fosfor teknolojisinin gelişmiş olanaklarını dört kanal desteği ve iki yüz elli megahertz bant genişliğiyle birleştiren profesyonel düzey bir dijital osiloskoptur. Yüksek örnekleme hızı, derin bellek yapısı ve kapsamlı tetikleme yetenekleri sayesinde mühendislik, Ar-Ge, üretim testi ve eğitim alanlarında yoğun olarak tercih edilen bir ölçüm cihazıdır.

Bu model, özel üç boyutlu fosfor teknolojisi sayesinde sinyal yoğunluklarını gerçekçi şekilde görüntüleyebilir, geçici olayları yakalayabilir ve uzun süreli sinyal davranışlarını derinlemesine analiz edebilir. UPO3254E, 256 seviye yoğunluk derecelendirmesi, çok yönlü matematiksel işlemler ve gelişmiş veri yolu kod çözme özellikleri ile profesyonel kullanıcıların tüm ihtiyaçlarını karşılayacak güçlü bir platform sunar.

Unit UPO3254E’nin Öne Çıkan Özellikleri

250 MHz Analog Bant Genişliği

Geniş bant genişliği; haberleşme sinyallerinin, yüksek frekanslı dijital devrelerin, güç elektroniği modüllerinin ve sensör çıkışlarının kararlı şekilde analiz edilmesini sağlar.

2.5 GSa/s Gerçek Zamanlı Örnekleme

Tek kanalda iki buçuk gigasample saniyelik örnekleme hızı hızlı sinyal değişimlerinin en küçük ayrıntılarının bile doğru şekilde yakalanmasına yardımcı olur.
Çift veya dört kanal kullanımında bir nokta yirmi beş gigasample saniyelik yüksek bir performans korunur.

70 Mpts’e Kadar Seçilebilir Bellek Derinliği

Bellek kapasitesi yedi bin ile yetmiş milyon örnekleme noktası arasında ayarlanabilir.
Bu esneklik hem kısa süreli hızlı testler hem de uzun süreli dalga formu kayıtları için idealdir.

200.000 wfms/sn Dalga Formu Yakalama Hızı

UPO3254E yüksek yakalama oranı sayesinde geçici arızaların, gürültü tabanlı sinyal bozulmalarının ve anlık anomalilerin hiçbirini kaçırmaz.

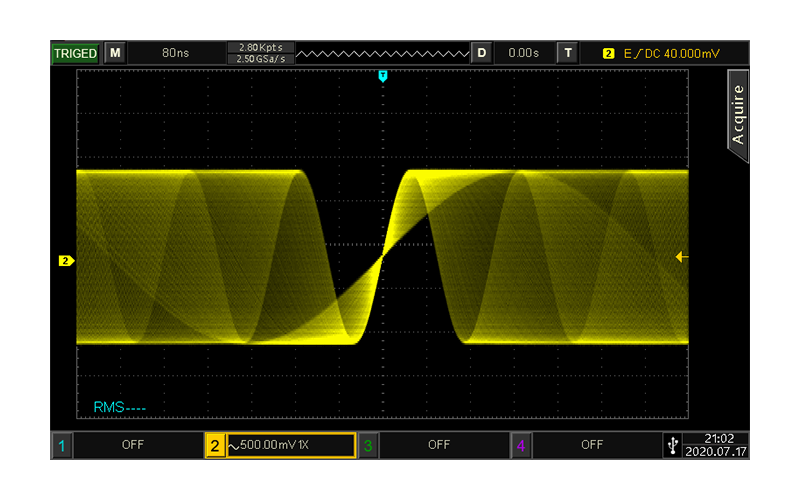

Ultra Fosfor 3D Teknolojisi

Üç boyutlu fosfor işleme teknolojisi, sinyallerin tekrar oranlarını yoğunluk olarak görüntüler ve kullanıcıya gerçek sinyal davranışını çok daha net bir biçimde gösterir.
Yoğunluk derecelendirme özelliği 256 seviyeye kadar destek verir.

Gelişmiş Tetikleme ve Kod Çözme

Cihaz; kenar, pencere, n kenar, darbe genişliği, eğim, video, süre, kurulum-bekletme ve kod dahil birçok gelişmiş tetik moduna sahiptir.
Ayrıca RS232, UART, I2C, SPI, USB, CAN, LIN ve FlexRay veri yolları için donanım tabanlı kod çözme desteği mevcuttur.

Güçlü Matematiksel İşlem Kapasitesi

A artı B, AB, A çarpı B, A bölü B, FFT gibi birçok gelişmiş matematiksel analiz fonksiyonunu destekler.
Bu özellikler, devre analizi ve hata tespiti süreçlerinde kullanıcıya büyük esneklik sağlar.

8 İnç TFT Geniş Ekran

Sekiz inç WVGA yüksek çözünürlüklü ekran, dalga formlarını parlak, net ve yüksek kontrast ile görüntüler.
Uzun süreli testlerde rahat kullanım sunar.

Geniş Bağlantı Arayüzü

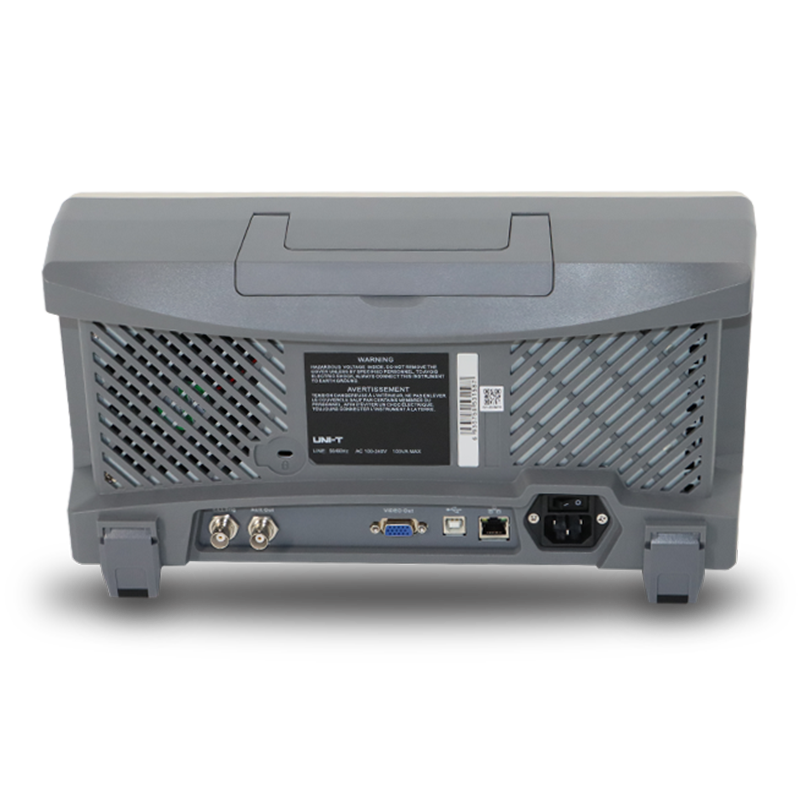

USB Host, USB Device, LAN, VGA, AUX Out ve EXT Trigger girişleri standart olarak yer alır.
Opsiyonel AWG modülü ile cihaz sinyal üretici görevi de görebilir.

Teknik Özellikler (Özet)

• Bant genişliği: iki yüz elli megahertz
• Kanal sayısı: dört
• Öz: tek kanalda iki buçuk gigasample saniye örnekleme, çoklu kanalda bir nokta yirmi beş gigasample saniye
• Bellek derinliği: yedi bin ile yetmiş milyon örnekleme noktası arasında seçim
• Dalga formu yakalama: iki yüz bin dalga saniye
• Zaman tabanı: iki nanosaniye ile kırk saniye bölümü
• Dikey ölçek: bir milivolt ile yirmi volt bölümü
• Ekran: sekiz inç TFT, sekiz yüz dört yüz seksen çözünürlük
• Ağırlık: dört nokta iki kilogram
• Boyut: üç yüz yetmiş x yüz doksan beş x yüz yirmi beş milimetre

Kullanım Alanları

Unit UPO3254E, geniş analiz yetenekleri ve güçlü donanımı ile pek çok profesyonel alanda kullanılabilir:

• Seri veri analizi
• Jitter analizi ve titreşim değerlendirme
• Otomotiv elektronik sistemleri
• Elektrikli araç güç ve kontrol devreleri
• Sensör ve modül doğrulama
• Endüstriyel elektronik tasarım ve Ar-Ge
• Ses frekans tepkisi değerlendirme
• Veri depolama cihazı testleri
• Elektronik bakım ve onarım

UPO3254E, modern elektronik test ihtiyaçlarına yüksek çözünürlük, hız ve güvenilirlik sunan çok yönlü bir ölçüm cihazıdır.

Sonuç

Unit UPO3254E 4 Kanal 250 MHz Ultra Fosfor Osiloskop, ultra fosfor teknolojisi, yüksek bant genişliği, hızlı örnekleme kapasitesi ve zengin tetikleme fonksiyonlarıyla profesyonel mühendisler için kusursuz bir test çözümü sunar.
Derin bellek yapısı ve gelişmiş analiz araçları sayesinde karmaşık sinyal davranışlarını güvenle inceleyebilir, Ar-Ge ve üretim süreçlerinde yüksek verimlilik sağlayabilirsiniz.
