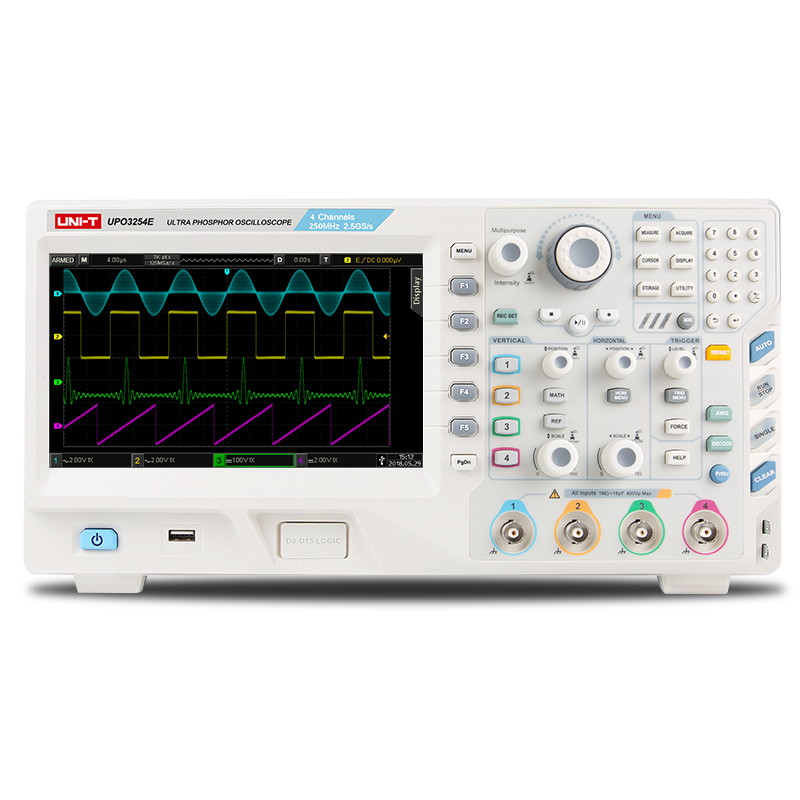

Unit UPO3352E Karma Sinyal Osiloskop

Profesyonel mühendislik çözümleri için yüksek hassasiyet, derin analiz kapasitesi ve Ultra Phosphor görüntüleme teknolojisi

Unit UPO3352E Karma Sinyal Osiloskop, UNI-T’nin ileri seviye Ultra Phosphor 2.0 teknolojisi ile güçlendirilmiş yüksek performanslı ölçüm cihazlarından biridir. 350 MHz bant genişliği, 2 analog kanal, 2.5 GSa/s örnekleme hızı ve maksimum 250 Mpts bellek derinliği ile karmaşık sinyallerin hızlı ve detaylı şekilde analiz edilebilmesini sağlar.

Hem analog hem de dijital sinyallerle çalışan mühendisler için tasarlanan bu model; protokol çözümleme, gelişmiş tetikleme fonksiyonları, dokunmatik ekran ve uzaktan kontrol desteği sayesinde laboratuvarlardan Ar-Ge birimlerine kadar geniş bir kullanım alanı sunar.

Unit UPO3352E’nin Öne Çıkan Avantajları

350 MHz Bant Genişliği ile Net ve Hassas Sinyal Analizi

Yüksek bant genişliği sayesinde hızlı yükselen kenarlar, yüksek frekans sinyalleri ve karmaşık dalga formları kolayca analiz edilebilir.

2.5 GSa/s Örnekleme Hızı

Her bir sinyalin detaylarını mikrosaniyelerin altında çözümleyerek keskin, doğru ve tekrarlanabilir ölçümler sunar.

Ultra Derin Bellek: 250 Mpts

Uzun sinyal kayıtlarında çözünürlük kaybı yaşanmadan kapsamlı analiz yapılmasına olanak tanır.

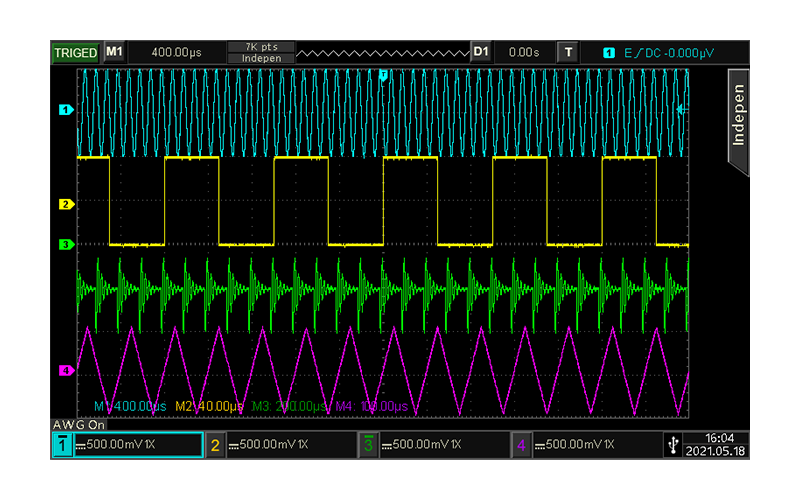

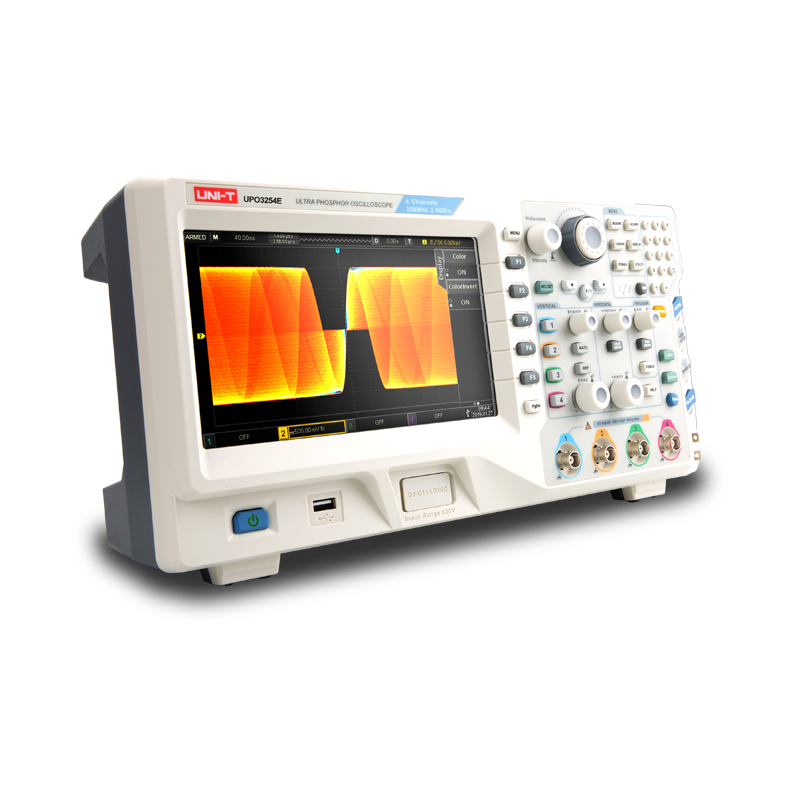

Ultra Phosphor 2.0 Görüntüleme

256 seviye yoğunluk ve renk katmanı ile sinyallerin olasılık dağılımı net şekilde izlenebilir. Bu teknoloji, anlık anomalileri yakalamada büyük avantaj sağlar.

1.000.000 wfms/s’ye Kadar Dalga Formu Yakalama

Fast Acquire modunda bir milyon dalga formu yakalama hızı ile kısa süreli arızalar zahmetsizce görüntülenir.

Gelişmiş Tetikleme ve Protokol Çözümleme

UPO3352E, karma sinyal analizinde büyük önem taşıyan geniş tetikleme kütüphanesi ile donatılmıştır.
Desteklenen protokoller:
RS-232, I²C, SPI, CAN, CAN-FD, LIN, FlexRay (opsiyonel)

Bu sayede otomotiv elektroniği, gömülü sistemler, haberleşme ekipmanları ve sensör arayüzleri için ideal bir analiz ortamı sunar.

8 İnç Dokunmatik Ekran

Sekiz inç kapasitif dokunmatik ekran; kaydırma, yakınlaştırma ve hızlı menü erişimi ile kullanıcı deneyimini artırır.

Uzaktan Kontrol ve Web Arayüzü

Dahili web sunucusu sayesinde tarayıcı üzerinden cihazı bilgisayar veya mobil üzerinden kontrol edebilirsiniz.
Yazılım kurulumuna gerek duyulmaz.

Gelişmiş Analiz Araçları

• FFT frekans analizi

• Bode Plot

• DVM (True RMS)

• Frekans sayacı

• XY görüntüleme modu

Teknik Özellikler (Özet)

• Bant genişliği: 350 MHz

• Analog kanallar: 2

• Örnekleme hızı: 2.5 GSa/s

• Bellek derinliği: 250 Mpts (maksimum)

• Dalga formu yakalama hızı: 200.000 wfms/s normal mod, 1.000.000 wfms/s Fast Acquire

• Ekran: 8 inç dokunmatik TFT, 800×480 çözünürlük

• Tetikleme modları: Kenar, darbe, eğim, video, runt, zon, protokol tetiklemeleri

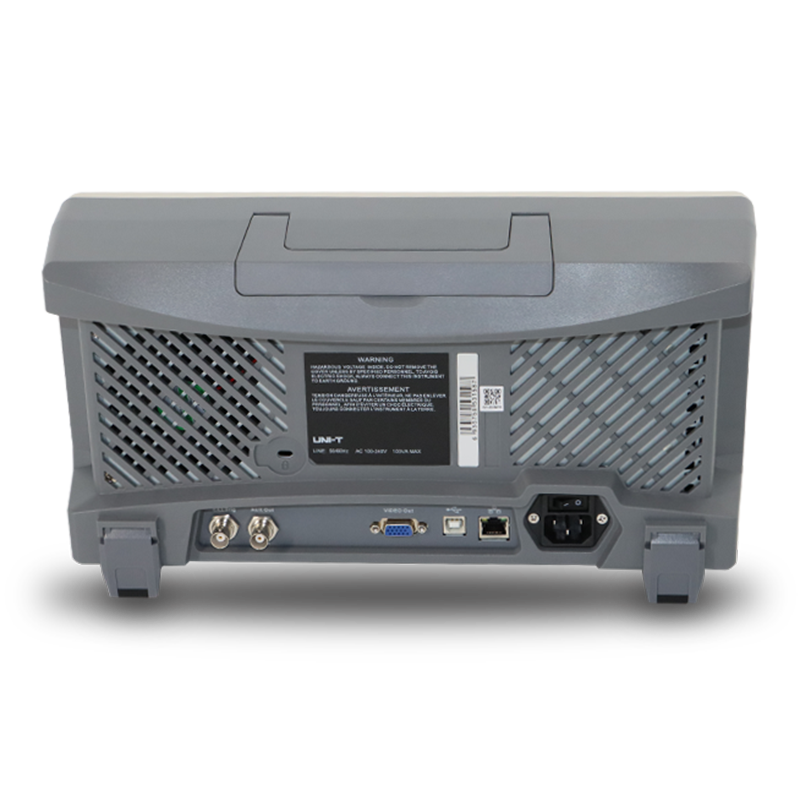

• Arayüzler: USB Host, USB Device, LAN, VGA, EXT Trig, AUX Out

• Protokol çözümleme: RS-232, I²C, SPI, CAN, CAN-FD, LIN, FlexRay

• Güç: 100-240 VAC

• Aksesuarlar: UT-P08A pasif prob x2, güç kablosu, USB kablo

Kullanım Alanları

Unit UPO3352E Karma Sinyal Osiloskop; geniş teknik kapasitesi ve gelişmiş analiz fonksiyonlarıyla şu alanlarda sıklıkla kullanılmaktadır:

• Gömülü sistem geliştirme

• Otomotiv elektroniği ve veri yolu analizi

• Güç elektroniği (SMPS, invertör, motor sürücüler)

• Haberleşme ve sensör sinyal analizi

• Elektronik Ar-Ge ve laboratuvar çalışmaları

• Eğitim kurumları ve mühendislik eğitimleri

• Saha bakım, onarım ve devre testi

Sonuç

Unit UPO3352E, üstün örnekleme hızı, ultra fosfor görüntüleme, derin bellek ve gelişmiş protokol analiz özellikleri ile karma sinyal analizlerinde üst düzey bir performans sunar. Profesyonel mühendislerin ihtiyaç duyduğu hız, hassasiyet ve işlevselliği tek cihazda bir araya getirerek Ar-Ge ekipleri ve teknik servisler için kusursuz bir çözüm sağlar.
