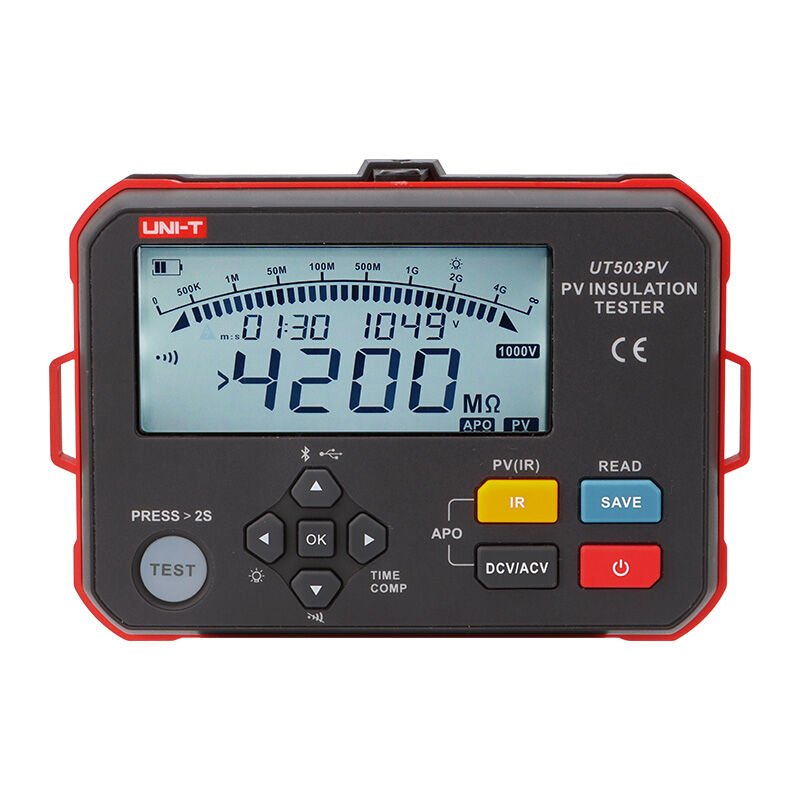

Unit UT503PV PV İzolasyon Test Cihazı
41.305,33 TL
16.728,66 TL
6.101,50 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
UT503PV
Barkod Kodu
UT503PV
Garanti Süresi
23 Ay
Fiyat
734,40 USD + KDV
Havale
16.394,09 TL
(%2,00 havale indirimi)

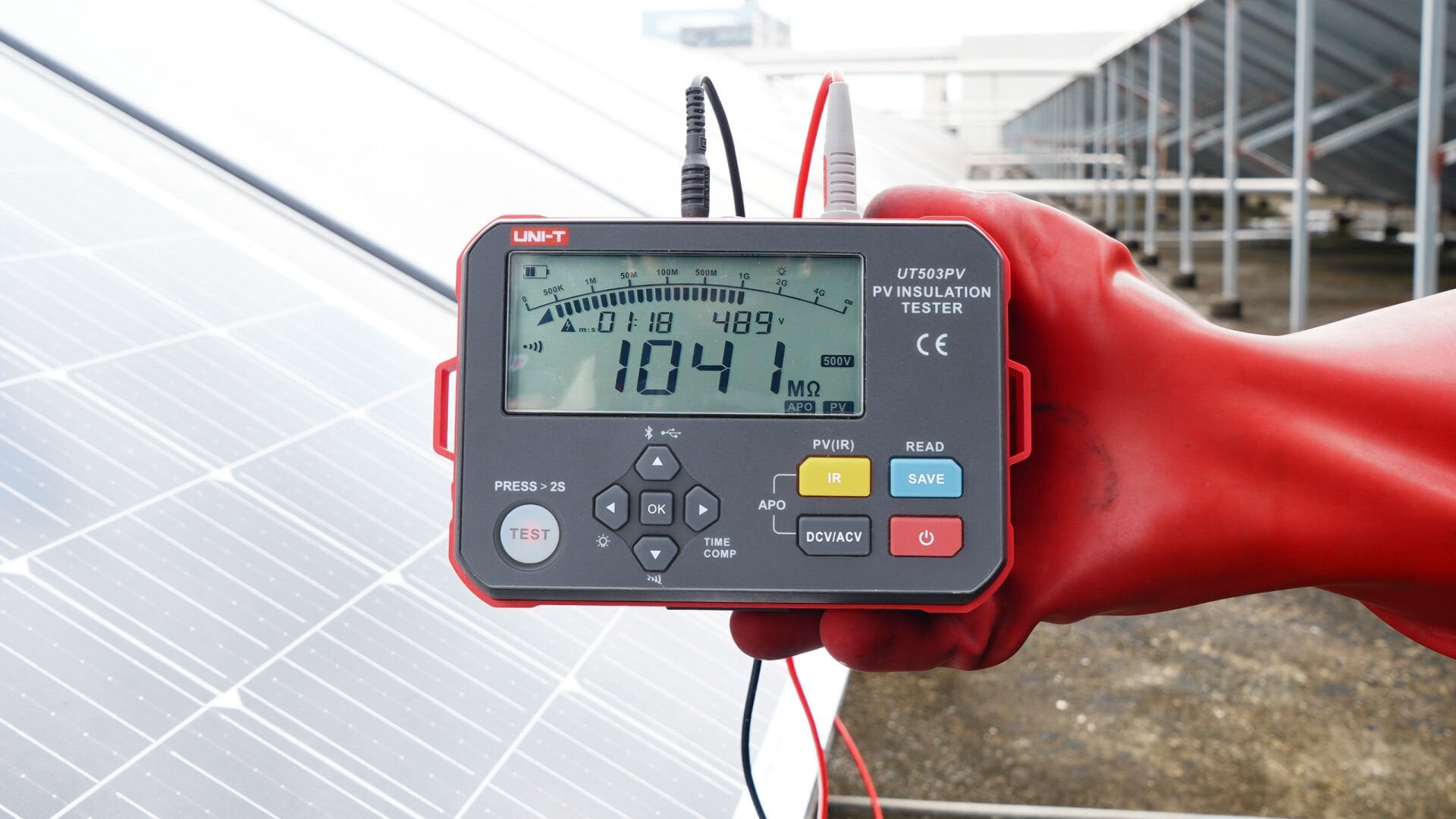

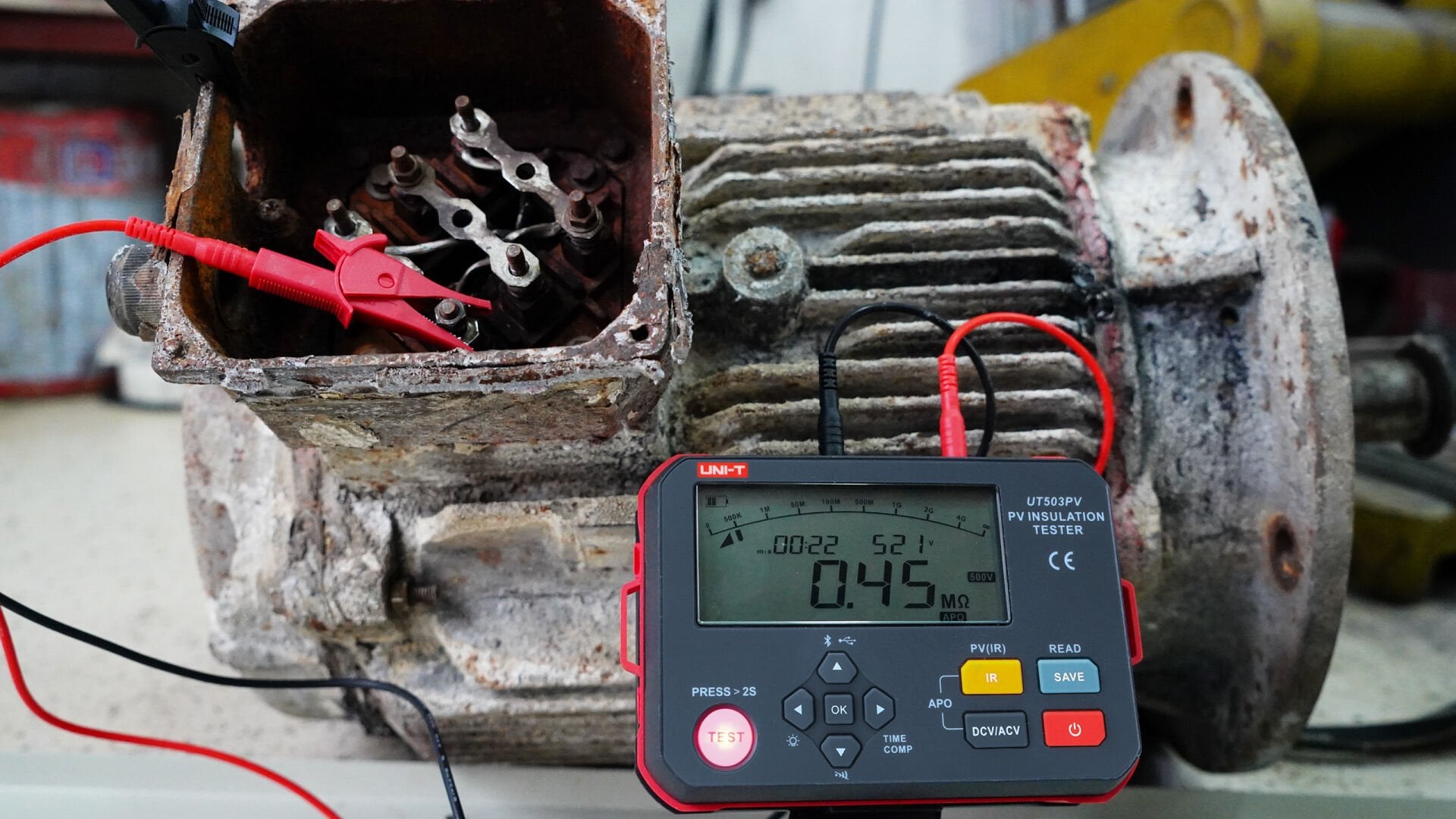

UT503PV PV İzolasyon Test Cihazı: Fotovoltaik canlı yalıtım direncini ölçme, normal yalıtım direnci (canlı olmayan), AC ve DC voltaj otomatik tanıma ölçüm fonksiyonlarına sahiptir.
UT503PV PV İzolasyon Test Cihazı Özellikleri
Sertifikalar (sadece UT503PV serisi): CE, cETLus
Yüksek çıkış voltajı: DC 1000V
UTD canlı test: DC 1000V
Yalıtım direnci (PV+IR): 4000MΩ
Voltaj ölçümü: 1000V DC & 600V AC
Otomatik deşarj
Kademeli voltaj
Zaman ölçümü
Karşılaştırma fonksiyonu (IR)
Yüksek voltaj alarmı
Veri iletişimi: USB kablo + Bluetooth uygulaması
Lityum pil
Taşınabilir ve Kullanışlı
Bu özellikler, UT503PV İzolasyon Test Cihazını fotovoltaik sistemler için ideal bir İzolasyon Test Cihazı yapmaktadır.
İzolasyon Test Cihazı Teknik Özellikleri
| Output voltage | Insulation resistance | PV insulation resistance | Accuracy |
| 125V | <1.51MΩ | N/A | For reference only |
| 1.51MΩ~100.0MΩ | ±(1.5%+5) | ||
| 100.1MΩ~1000MΩ | ±(5%+6) | ||
| 250V | <1.51MΩ | N/A | For reference only |
| 1.51MΩ~200.0MΩ | ±(1.5%+5) | ||
| 200.1MΩ~2000MΩ | ±(5%+6) | ||
| 500V | <1.51MΩ | <1.51MΩ | For reference only |
| 1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
| 1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
| 1000V | <1.51MΩ | <1.51MΩ | For reference only |
| 1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
| 1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
| Voltage measurement | DC Voltage | 5～1000V dc | ±（1%+4） |
| AC Voltage | 5～600V ac | ±（1%+4） | |
| Short circuit current | IR measurement | <1.5mA | |
| PV IR measurement | <1.2mA | ||
| Continue measuremenet(IR) | √(default setting) | Compare function(IR) | √ |
| Time measurement | √ | Stepping voltage | √ |
| Auto discharge | √ | High voltage alarm | √ |
| Energized device test | IR measurement: DO NOT test if the energized device voltage is above 25V | ||
| PV IR measurement: the energized device voltage should under DC 1000V | |||
| Backlight | Auto & Manual backlight; auto power off in 30s | ||
| Data storage | 1000 set | ||
| Data Communication | transmission via USB cable | ||
| transmission via Bluetooth app | |||
| IP | IP54(with cap closed) | ||
| CAT rating | CAT II 1000V, CAT III 600V | ||
| Certificates | CE, UKCA | ||
|
General Features
|
|||
| Product Color | Red + grey | ||
| Product Weight(include batteries) | About 0.5KG (including battery) | ||
| Product Size | 161(L)×117.3(D)×63(H)mm | ||
| Accessories | 1. Manual: 1pcs | ||
| 2. Test lead line (1 black test line, 1 remote control test lead line): 2pcs | |||
| 3. Lantern plug: 1pcs | |||
| 4. Red/black alligator clip: 1 pair | |||
| 5. Banana plug to MC4 plug test line: 1 pair | |||
| 6. Type-C cable: 1 pcs | |||
| 7. Strap: 1 pcs | |||
| 8. LR6 AA alkaline Batteries: 6 pc | |||
| 9. Charging stand (optional, model: UT-W13) | |||
| Standard package | case + carton | ||
| SPQ | 2 | ||
| Package Size | 360×230×290mm |
|
Specifications |
Range |
UT501A |
UT501B |
UT502A |
|
|
Insulation resistance (Ω) |
Test voltages |
100V/250V/500V/1000V |
0%~10% |
||
|
250V/500V/1000V |
0%~10% |
||||
|
500V/1000V/2500V |
0%~10% |
||||
|
100V |
0MΩ~100MΩ |
±(3%+5) |
|||
|
250V |
0MΩ~99.9MΩ |
±(3%+5) |
±(3%+5) |
||
|
100MΩ~5GΩ |
±(5%+5) |
±(5%+5) |
|||
|
500V |
0MΩ~99.9MΩ |
±(3%+5) |
±(3%+5) |
±(3%+5) |
|
|
100MΩ~5GΩ |
±(5%+5) |
±(5%+5) |
±(5%+5) |
||
|
1000V |
0MΩ~99.9MΩ |
±(3%+5) |
±(3%+5) |
±(3%+5) |
|
|
100MΩ~5GΩ |
±(5%+5) |
±(5%+5) |
±(5%+5) |
||
|
2500V |
0MΩ~99.9MΩ |
±(3%+5) |
|||
|
100MΩ~9.9GΩ |
±(5%+5) |
||||
|
10GΩ~20GΩ |
±(10%+5) |
||||
|
Load current |
50V (R=50kΩ) 1mA |
0%~10% |
0%~10% |
0%~10% |
|
|
100V (R=100kΩ) 1mA |
0%~10% |
0%~10% |
0%~10% |
||
|
250V (R=250kΩ) 1mA |
0%~10% |
0%~10% |
0%~10% |
||
|
500V (R=500kΩ) 1mA |
0%~10% |
0%~10% |
0%~10% |
||
|
1000V (R=1MΩ) 1mA |
0%~10% |
0%~10% |
0%~10% |
||
|
2500V (R=1MΩ) 1mA |
