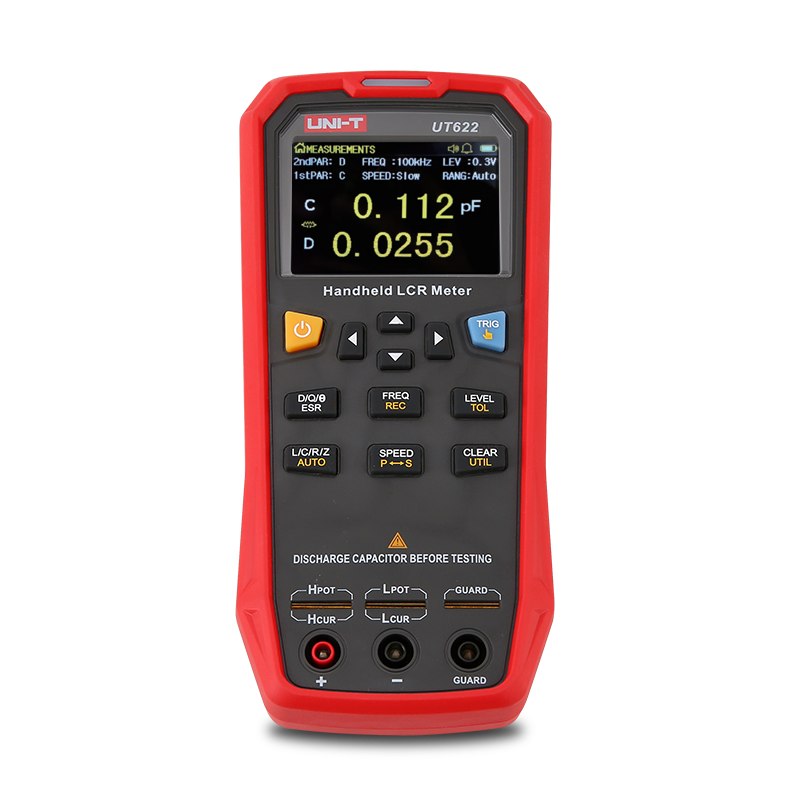

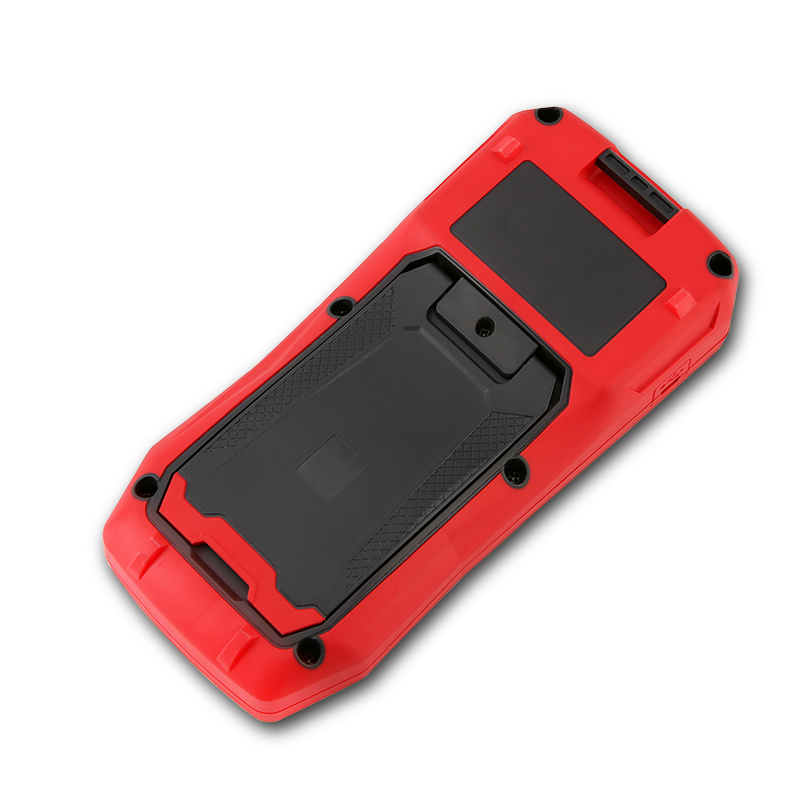

Unit UT622C Elde Taşınabilir LCR Metre

Ürün Açıklaması

UNI-T UT622C, endüktans (L), kapasitans (C) ve direnç (R) gibi temel elektronik bileşen parametrelerini ölçmek için tasarlanmış, taşınabilir ve profesyonel bir el tipi LCR metre cihazıdır . %0,1 temel doğruluk oranı ve 20 ölçüm/saniye hıza kadar test kabiliyeti ile laboratuvar kalitesinde performans sunar . UT622C modeli, 100 kHz'e kadar test frekansı ve 4 telli Kelvin test probu ile donatılmış olup, yüksek frekanslı bileşenlerin hassas ölçümü için idealdir . 2.8 inç TFT LCD ekranı, 99999 sayım değeri ve kompakt tasarımı sayesinde Ar-Ge laboratuvarları, kalite kontrol, üretim hatları ve elektronik servis için ideal bir çözümdür .

Teknik Özellikler

Özellik	Değer
Marka	UNI-T (优利德)
Model	UT622C
Temel Doğruluk	%0,1'e kadar
Test Frekansları	100Hz / 120Hz / 1kHz / 10kHz / 100kHz
Test Sinyali Seviyesi	0,1Vrms / 0,3Vrms / 1,0Vrms
Çıkış Empedansı	100Ω
Test Hızı	Hızlı: 20 ölçüm/sn, Orta: 5 ölçüm/sn, Yavaş: 2 ölçüm/sn
Ana Ölçüm Parametreleri	L (Endüktans), C (Kapasitans), R (Direnç), Z (Empedans)
Yardımcı Ölçüm Parametreleri	D (Dissipasyon Faktörü), Q (Kalite Faktörü), θ (Faz Açısı), ESR (Eşdeğer Seri Direnç)
Otomatik Ölçüm	Auto LCR (L, C, R otomatik tanıma)
Tolerans Aralığı	%1 - %20 (LED Geç/Kal göstergeli)
Denge Modu	Seri / Paralel
Sıfırlama Düzeltmesi	Açık Devre / Kısa Devre
Ekran	2.8" TFT LCD (320x240, 10 kademe parlaklık ayarlı)
Maksimum Sayım	99999 (5 haneli)
Arayüz	Mini-USB (SCPI komut seti ile PC bağlantısı)
Güç Kaynağı	3,7V 1800mAh Li-Po pil (şarj edilebilir)
Pil Ömrü	Yaklaşık 8 saat (tipik)
Otomatik Kapanma	5/15/30/60 dakika (ayarlanabilir)
Boyutlar (GxYxD)	93mm x 192mm x 44mm
Ağırlık	Yaklaşık 420g (pilli)

Ölçüm Aralıkları
Parametre	Ölçüm Aralığı
R, X, Z	0.00001Ω ~ 99.9999MΩ
G, B, Y	0.00001µS ~ 999.999S
L (Endüktans)	0.00001µH ~ 9999.99H
C (Kapasitans)	0.00001pF ~ 999.999mF
D (Dissipasyon)	0.00001 ~ 9.99999
Q (Kalite Faktörü)	0.00001 ~ 99999.9
θd (Açı - Derece)	-179.999° ~ 179.999°
θr (Açı - Radyan)	-3.14159 ~ 3.14159
Ürün Özellikleri ve Avantajları
Yüksek Maliyet Performansı: Uygun fiyatlı tezgah üstü LCR metre arayanlar için ideal bir giriş seviyesi çözümüdür .
Temel Doğruluk 0.1%: 0.1% temel doğruluk ve 0.02% frekans doğruluğu ile güvenilir ölçüm sonuçları sunar .
4 Noktalı (4 Haneli) Yüksek Çözünürlük: 0.00001 birim çözünürlük ile hassas ölçüm yapabilirsiniz .
4 Farklı Test Frekansı: 100Hz, 120Hz, 1kHz ve 10kHz frekans seçenekleri ile farklı bileşen tiplerine uygun test imkanı .
42 Farklı Parametre Kombinasyonu: L-Q, C-D, R-X, Z-θ gibi çeşitli parametre kombinasyonlarını aynı anda görüntüleyebilirsiniz .
Auto LCR Fonksiyonu: Cihaz, test edilen bileşenin tipini (L, C, R) otomatik olarak tanır ve uygun ölçüm modunu seçer .
Hızlı Ölçüm Hızı: Saniyede 33 okumaya (43ms) kadar hızlı ölçüm ile üretim hattında yüksek verimlilik sağlar .
4 Kademeli Karşılaştırıcı (BIN Sıralama): Bileşenleri BIN1, BIN2, BIN3 ve NG olarak 4 farklı sınıfa ayırabilir, kalite kontrolünü kolaylaştırır .
Açık/Kısa Devre Düzeltme: Test probu veya fikstür kaynaklı hataları ortadan kaldırarak ölçüm doğruluğunu artırır .
Kullanıcı Dostu Arayüz: 2.8 inç TFT renkli ekran ve sezgisel menü yapısı ile kolay kullanım sağlar .
Kompakt ve Hafif Tasarım: Tezgah üzerinde az yer kaplar ve taşınması kolaydır .
Kullanım Alanları (Uygulamalar)
Üretim Hattı Kalite Kontrolü: Bobin, transformatör, kondansatör gibi pasif bileşenlerin seri üretim testlerinde .
Gelen Hammadde Muayenesi (Incoming Inspection): Tedarikçilerden gelen elektronik bileşenlerin kalite doğrulamasında .
Ar-Ge Laboratuvarları: Yeni devre tasarımlarında kullanılan bileşenlerin karakterizasyonunda .
Elektronik Servis ve Tamirat: Bileşen arızalarının tespiti ve doğrulamasında .
Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği öğrencilerinin bileşen ölçümü deneylerinde .
Otomatik Test Sistemleri (ATE): RS-232 arayüzü ile otomatik test sistemlerine entegrasyon .
Kutu İçeriği (Standart Aksesuarlar)
UNI-T UTR2811E+ Dijital LCR Metre (Ana Ünite)
UTR-001 Kısa Devre Plakası (短路片)
Kelvin Test Kablosu (开尔文测试线缆)
