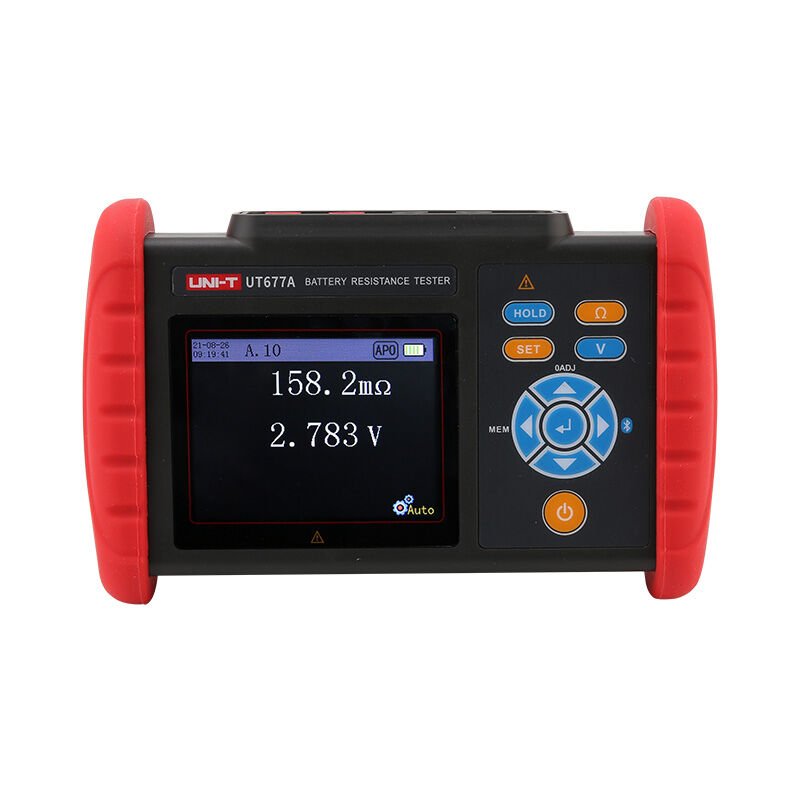

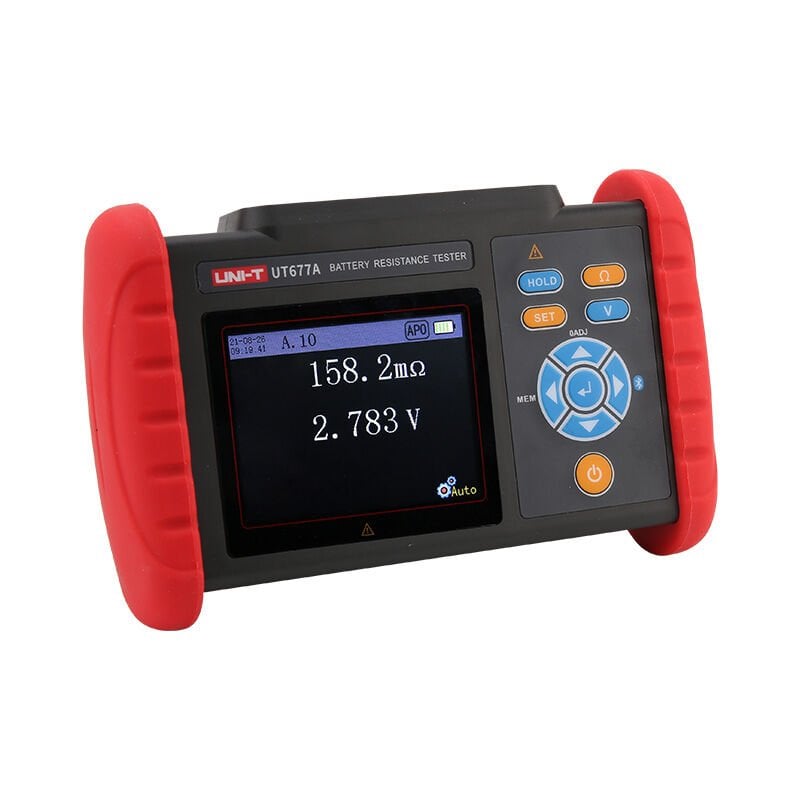

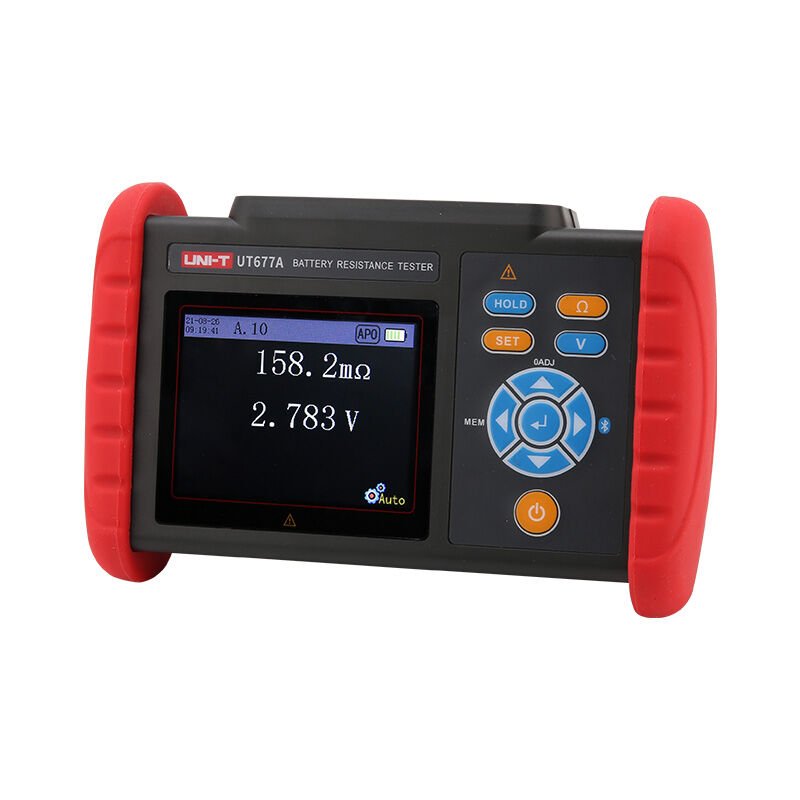

Unit UT677A Akü İç Direnç Test Cihazı | Yüksek Hassasiyetli Akü Sağlık Ölçümü

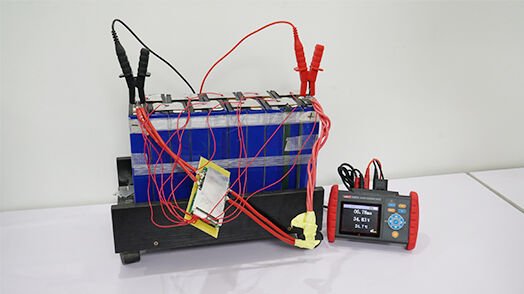

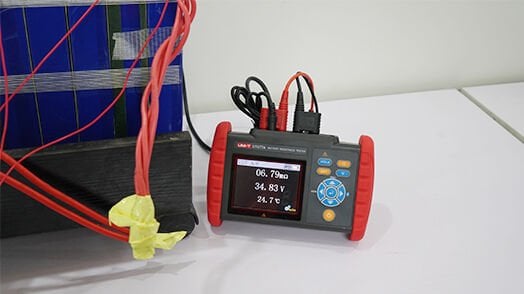

Unit UT677A akü iç direnç test cihazı, başta kurşun-asit ve lityum iyon aküler olmak üzere şarj edilebilir pillerin iç direncini, voltajını ve sıcaklığını ölçerek akünün sağlık durumunu belirlemek için kullanılan profesyonel bir ölçüm cihazıdır.
Bu cihaz aynı zamanda elektrolitik kondansatörlerin ESR (eşdeğer seri direnç) parametrelerini ölçmek için de kullanılabilir. AC 4 terminalli test yöntemi sayesinde, test ucu ile batarya elektrodu arasındaki temas direncinden etkilenmeden son derece doğru sonuçlar verir.
Şık tasarımı, geniş ölçüm aralığı, yüksek çözünürlüğü, taşınabilir yapısı ve Bluetooth destekli mobil uygulama (Android) ile UT677A; üretim, bakım ve kurulum işlemleri için vazgeçilmez bir cihazdır.
UT677A Akü İç Direnç Test Cihazının Öne Çıkan Özellikleri
- 0.000mΩ – 3.100Ω aralığında iç direnç ölçümü
- ±71.00V'a kadar doğru gerilim ölçümü
- -10°C ~ +60°C arasında sıcaklık ölçümü
- 200ms altında hızlı tepki süresi
- Ölçüm sonuçlarına göre otomatik değerlendirme fonksiyonu
- 5000 adet veri depolama kapasitesi
- Dahili şarj edilebilir lityum pil
- PC yazılımı ile veri aktarımı desteği
- Bluetooth destekli mobil uygulama (Android) ile kablosuz kullanım
Teknik Özellikler Tablosu
|
Özellik |
Değer |
|
İç Direnç Ölçüm Aralığı |
0.000 mΩ – 3.100 Ω |
|
Gerilim Ölçüm Aralığı |
0.000 V – ±71.00 V |
|
Sıcaklık Ölçüm Aralığı |
-10.0 ℃ – +60.0 ℃ |
|
Tepki Süresi |
≤ 200 ms |
|
Değerlendirme Fonksiyonu |
Var |
|
Veri Depolama Kapasitesi |
5000 kayıt |
|
Güç Kaynağı |
Şarjlı Lityum Batarya |
|
PC Yazılım Desteği |
Var |
|
Mobil Uygulama Desteği |
Bluetooth (Android) |
|
Test Metodu |
AC 4-terminal test |
|
Uygulama Alanları |
Akü üretimi, kurulum, bakım, cihaz üretimi |
UT677A Akü İç Direnç Test Cihazını Satın Alın!
Profesyonel akü testleri için yüksek doğruluk, hızlı sonuç ve kablosuz bağlantı avantajlarıyla UNI-T UT677A mükemmel bir tercihtir. Akü üretiminden teknik servislere kadar geniş kullanım alanıyla bu gelişmiş cihazı şimdi Elektro Marketin üzerinden avantajlı fiyat ve hızlı teslimat seçenekleriyle satın alabilirsiniz.
|
Function |
Range |
Resolution |
|
Battery Internal resistance range |
0.000mΩ~3mΩ / ±1%fs. ±20dgt |
1uΩ |
|
3.000mΩ~30mΩ / ±0.5%fs. ±15dgt. |
10uΩ |
|
|
3.000mΩ~300mΩ / ±0.5%fs. ±15dgt. |
100uΩ |
|
|
300mΩ~3Ω /±0.5% fs. ±15dgt. |
100mΩ |
|
|
Battery Voltage range |
0.000V~±7 V/±0.2%fs. ±10dgt. |
1mV |
|
7 V~±71.00V/±0.2 % fs. ±10dgt. |
||
|
Temperature range |
-10.0°C~60.0°C (single range)/ ±1.0℃ |
0.1℃ |
|
Accuracy Guaranteed Temperature Humidity |
23℃±5℃, <75%rh |
|
|
Features |
||
|
Measuring method |
1. Internal resistance measurement: 1KHz AC 4-terminal test method, open-circuit terminal voltage 3V max 2. Measuring current: 2.0mA~200mA (different measuring currents in different ranges) 3. Temperature measurement: NTC temperature sensor (10KΩ at 26°C) 4. A/D conversion method: successive approximation type 5. Display update frequency: 5 times/second |
|
|
Screen |
3.5 inches (320*240, 16-bit true color screen) |
|
|
Response time |
200ms |
|
|
Measuring time |
About 2 sec |
|
|
USB interface |
Read real-time measurement values, read historical measurement records |
|
|
Bluethooth app |
√ |
|
|
Data hold and storage |
1. Manual hold and storage, automatic hold and storage 2. Up to 5000 set measurement data storage |
|
|
Measurement judgment function |
PASS, WARNING, FAIL judgment thresholds can be preset |
|
|
Power |
1. DC 3.7V lithium battery 2. 5-bar display of power, reminding to charge in time |
|
|
Power consumption |
300mA MIN/500mA MAX |
|
|
Automatic shut-down |
Around 15 minutes |
|
|
Weight |
480g (including battery) |
|
|
Dimension |
190mm×121mm×51mm (L*W*H) |
|
|
Working temperature and humidity |
-10℃～40℃; below 80%RH |
|
|
Storage temperature and humidity |
-20℃～60℃; below 70%RH |
|
|
Insulation resistance |
Above 20MΩ (500V between circuit and case) |
|
|
Puncture test |
AC 3700V/rms (between circuit and case) |
|
|
External magnetic field |
<40A/m |
|
|
External electric field |
<1V/m |
|
|
Suitable for safety regulations |
IEC 61010 |
