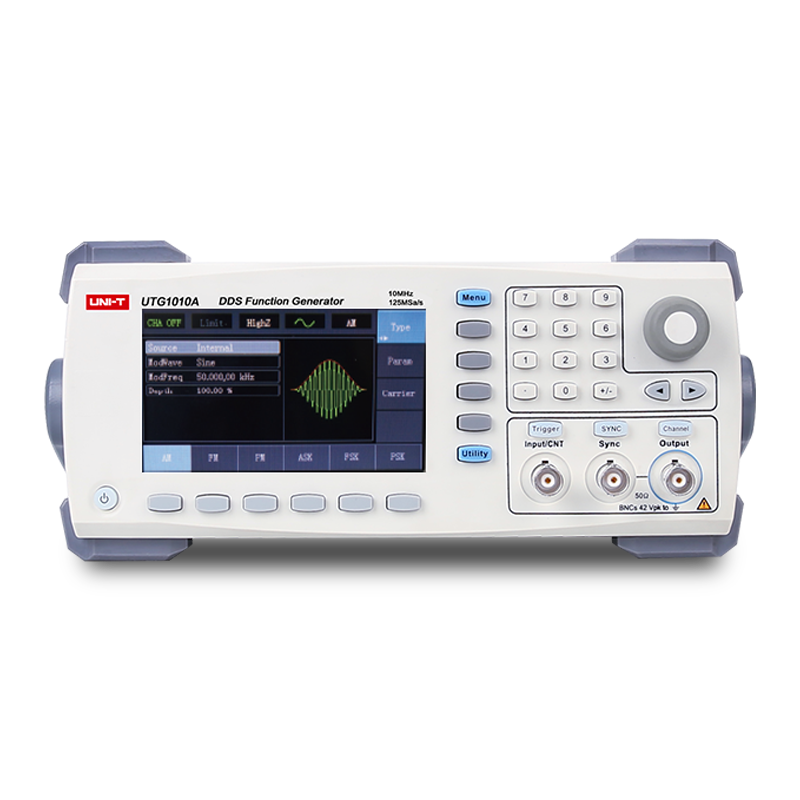

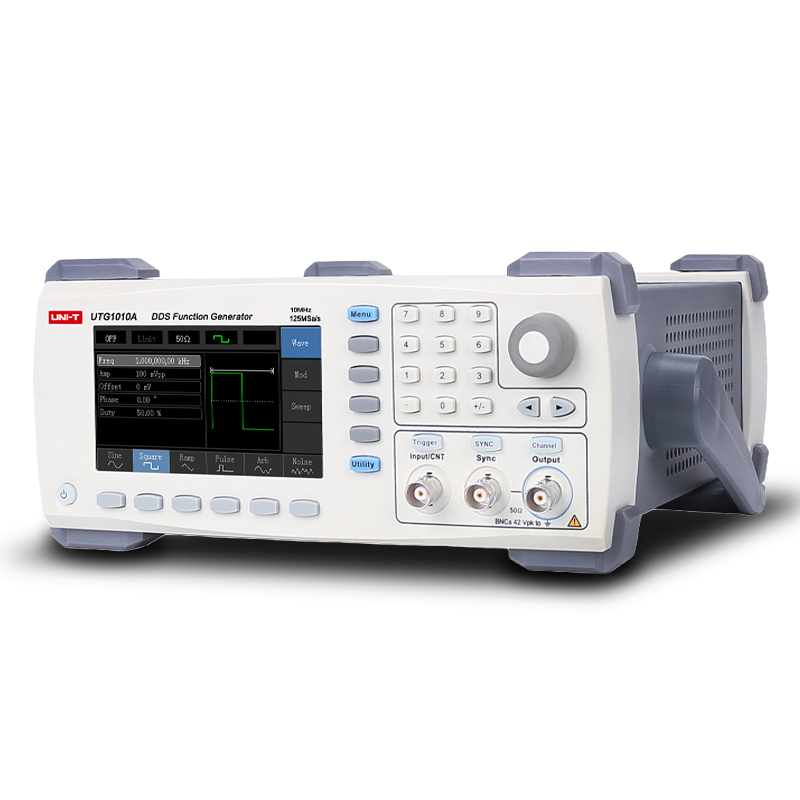

Unit UTG1005A Keyfi Dalga Üreteci Sinyal Jeneratörü

Gelişmiş modülasyon seçenekleri ve yüksek doğruluklu sinyal üretimi ile profesyonel test süreçlerinde üstün performans

Unit UTG1005A Keyfi Dalga Üreteci, elektronik test ve ölçüm çalışmalarında hassas ve kararlı sinyal üretimi sağlayan yüksek performanslı bir fonksiyon jeneratörüdür. 5 MHz’e kadar sinüs, kare, nabız, rampa ve keyfi dalga formu üretebilmesi sayesinde laboratuvar, Ar-Ge, eğitim ve bakım-onarım uygulamalarında geniş kullanım alanı sunar.

AM, FM, PM, PWM, ASK, FSK ve PSK gibi kapsamlı modülasyon türlerini desteklemesi, cihazı hem analog hem dijital sinyal testlerinde profesyoneller için vazgeçilmez hale getirir.

Unit UTG1005A’nın Öne Çıkan Avantajları

Geniş Modülasyon Desteği

Dahili ya da harici kaynaklı AM, PM, FM, ASK, FSK, PSK ve PWM modülasyonları ile karmaşık sinyal modelleri oluşturabilir, kapsamlı analizler gerçekleştirebilirsiniz.

125 MS/s Örnekleme Hızı ve 14 Bit Çözünürlük

Yüksek örnekleme hızı ve gelişmiş dikey çözünürlük, daha net, doğru ve düşük bozulmalı sinyal üretimi sağlar.

5 MHz Çıkış Frekansı

Sinüs, kare ve nabız dahil birçok dalga formunu 1 μHz çözünürlükle 5 MHz’e kadar hassas şekilde üretir.

4.3” TFT LCD Ekran

Net görüntüleme ve sezgisel menü yapısı sayesinde tüm ayarlar hızlı ve kolay şekilde yapılabilir.

Logaritmik ve Doğrusal Taramalar

Sisteminizin frekans tepkisini incelemek için hem doğrusal hem logaritmik sweep testleri destekler.

Kolay Entegrasyon İçin USB Arayüz

PC yazılım desteği sayesinde dalga formu düzenleme ve veri aktarımı kolayca yapılabilir.

Teknik Özellikler (Özet)

Dalga Formları:

• Sinüs: 1 μHz ~ 5 MHz
• Kare: 1 μHz ~ 5 MHz
• Rampa: 1 μHz ~ 400 kHz
• Nabız: 1 μHz ~ 5 MHz
• Keyfi dalga: 1 μHz ~ 1 MHz

Performans:

• Örnekleme Oranı: 125 MS/s
• Dikey Çözünürlük: 14 bit
• Çözünürlük: 1 μHz
• Bant Genişliği: 5 MHz
• Doğruluk: ±50 ppm (90 gün), ±100 ppm (1 yıl)
• Maksimum Keyfi Dalga Hafızası: 16 set

Çıkış Özellikleri:

• Genlik: 1 mVpp – 10 Vpp (50Ω)
• DC Ofset Aralığı: AC+DC destekli
• İç Direnç: 50Ω / High-Z seçenekleri

Modülasyon Türleri:
AM, FM, PM, PWM, ASK, FSK, PSK

Genel Özellikler:

• Ekran: 4.3” TFT LCD (480×272)
• Güç: 100–240V AC
• Ağırlık: 3.2 kg
• Boyut: 165 × 110 × 320 mm

Standart Aksesuarlar:
USB kablo, güç kablosu, BNC-BNC kablo, PC yazılım CD’si

Kullanım Alanları

Unit UTG1005A, aşağıdaki profesyonel uygulamalarda ideal bir sinyal jeneratörüdür:

• Hücresel ve kablosuz iletişim sistemleri
• Televizyon, radyo ve yayın sistemleri
• Elektronik kart tasarımı ve devre testleri
• Elektroakustik cihaz geliştirme
• Yarı iletken testleri
• Ar-Ge ve laboratuvar çalışmaları
• Elektronik bakım-onarım süreçleri

Sonuç

Unit UTG1005A Keyfi Dalga Üreteci, yüksek doğruluklu sinyal üretimi, geniş modülasyon seçenekleri, güçlü tarama yetenekleri ve sezgisel kullanım ara yüzü ile profesyonel ölçüm ve test ihtiyaçları için mükemmel bir çözümdür.

Geniş uygulama alanı, kaliteli tasarımı ve güvenilir performansı ile laboratuvarların, eğitim kurumlarının ve mühendislik ekiplerinin vazgeçilmez test ekipmanı olmaya adaydır.
