Unit UTG2062X 60MHz 2 Kanallı Gelişmiş Seri Dalga Formu Jeneratörü

1.25 GSa/s örnekleme, 16 bit çözünürlük ve 60 MHz frekans performansı ile ileri seviye sinyal üretimi

Unit UTG2062X, yüksek doğruluklu sinyal üretimi gerektiren Ar-Ge, laboratuvar, mühendislik ve eğitim ortamları için geliştirilmiş profesyonel bir keyfi dalga formu jeneratörüdür. 60 MHz’e kadar çıkış frekansı, gelişmiş modülasyon desteği, iki bağımsız kanal, 1.25 GSa/s örnekleme hızı ve 16 bit dikey çözünürlüğüyle sınıfında öne çıkan bir performans sunar.

Özellikle RF testleri, haberleşme sistemleri, elektronik devre simülasyonları, yarı iletken testleri ve veri toplama sistemlerinde temiz, stabil ve düşük bozulmalı sinyaller üretmek için ideal bir çözümdür.

UTG2062X’in Öne Çıkan Avantajları

60 MHz Frekans ve 2 Bağımsız Kanal

Sinüs, kare, darbe, rampa, PRBS, gürültü, DC ve gelişmiş rastgele dalga formları iki kanaldan eşzamanlı veya bağımsız şekilde üretilebilir.

1.25 GSa/s Örnekleme Hızı

Hızlı, kararlı ve yüksek doğrulukta sinyal üretimi sağlayarak karmaşık dalga formlarında bile detay kaybını önler.

16 Bit Dikey Çözünürlük

Düşük distorsiyonlu sinyal üretimi için yüksek çözünürlük, hassas analog testlerde mükemmel doğruluk sağlar.

200 Dahili Rastgele Dalga Formu

8 pts – 64 Mpts esnek uzunluk aralığı ile özel sinyal tasarımlarında geniş özgürlük sunar.

15 Gelişmiş Modülasyon Türü

AM, FM, PM, PWM, ASK, FSK, BPSK, QPSK, QAM, OSK, DSB-AM gibi hem analog hem dijital modülasyonları destekler.

Gelişmiş Kanal Takibi

Kanallar arasında senkron frekans, faz ve genlik kontrollü çalışma ile diferansiyel sinyal üretimi kolaylaşır.

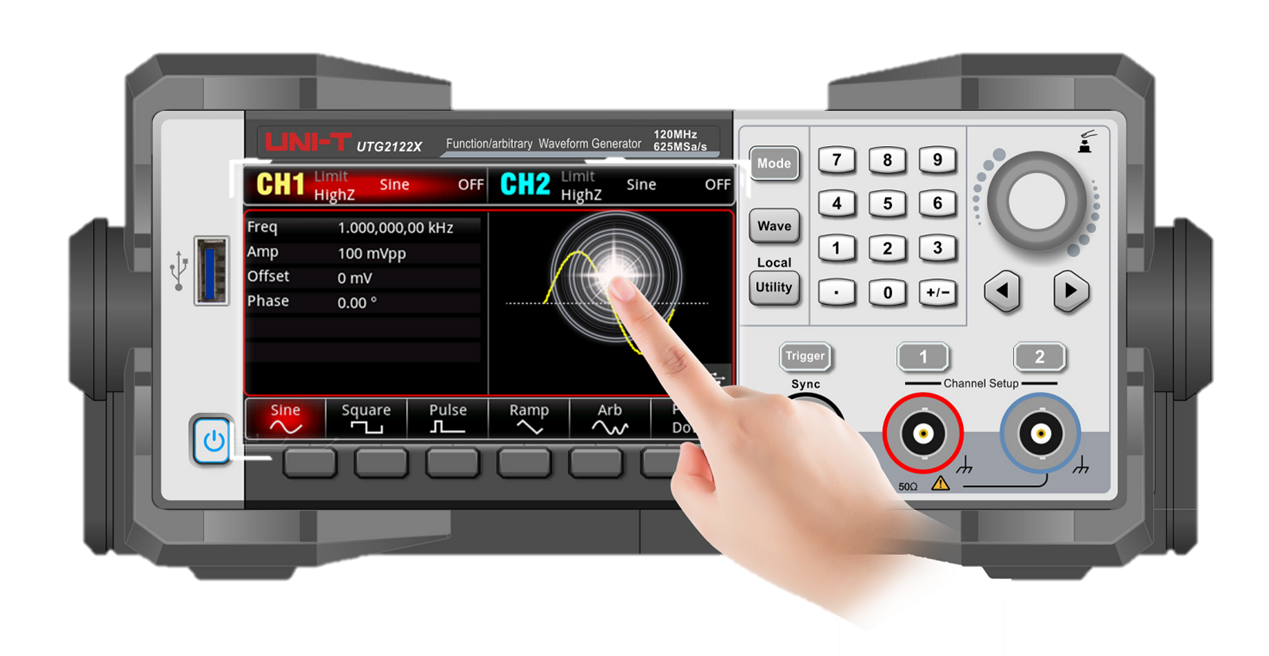

Dokunmatik Ekran Kolaylığı

4.3 inç kapasitif ekranı sayesinde menüler arasında hızlı geçiş, dalga formu düzenleme ve ayarlama işlemleri kolayca yapılır.

SCPI Programlanabilirlik

Otomasyon sistemleri, test yazılımları ve bilgisayar kontrollü laboratuvar setupları için tam programlanabilir yapı sunar.

Zengin Bağlantı Arayüzleri

USB Host / Device, LAN, 10 MHz Clock IN/OUT, Sync Out, Mod In gibi bağlantılar ile esnek entegrasyon sağlar.

Teknik Özellikler (Özet)

Frekans Aralıkları

• Sinüs: 1 μHz – 60 MHz
• Kare/Darbe: 1 μHz – 30 MHz
• Rampa: 1 μHz – 300 kHz
• Keyfi: 1 μHz – 30 MHz

Performans

• Örnekleme: 1.25 GSa/s
• Dikey Çözünürlük: 16 bit
• Distorsiyon: <%0.07 (DC – 20 kHz, 1Vpp)
• Dalga Formu Yakalama: Hızlı, düşük jitter

Dahili Fonksiyonlar

• Harmonik üretimi
• Doğrusal / logaritmik tarama
• SUM / kanal birleştirme
• Gelişmiş darbe ayarları (8 ns minimum genişlik, 5 ns edge time)

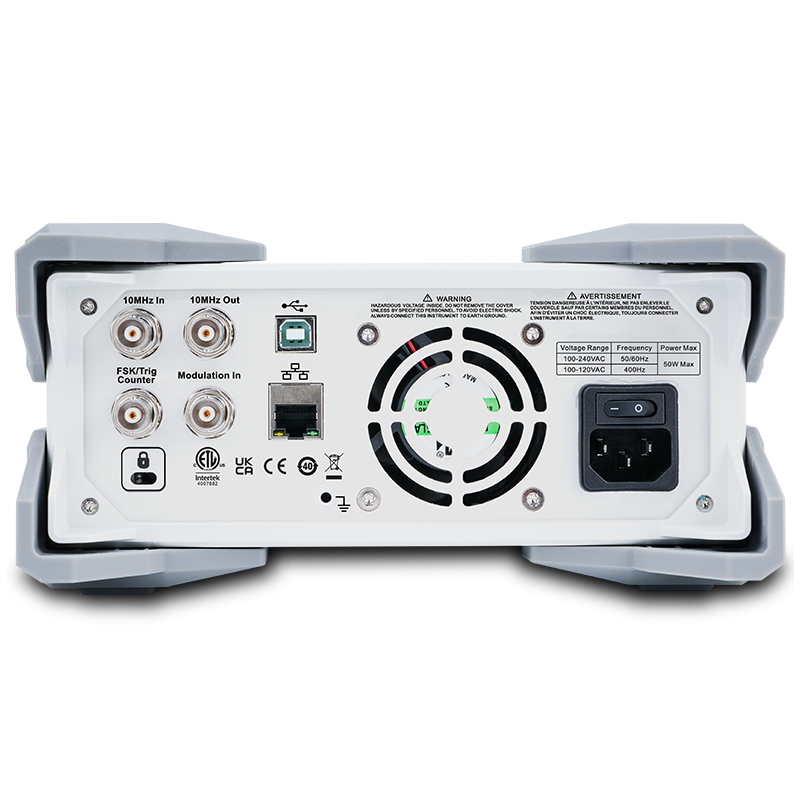

Bağlantı Arayüzleri

• USB Host / Device
• LAN
• 10 MHz Harici Giriş / Çıkış
• Harici Modülasyon Girişi
• Tetikleme / Senkronizasyon Çıkışı

Ekran

• 4.3 inç dokunmatik TFT ekran

Kutu İçeriği

• Güç kablosu
• USB kablosu
• BNC – BNC kablosu
• BNC – timsah klipsli kablo
• Kullanım kılavuzları

Kullanım Alanları

Unit UTG2062X, aşağıdaki uygulamalarda profesyoneller tarafından sıklıkla tercih edilir:

• RF sinyal testleri ve haberleşme sistemleri
• Analog devre tasarım ve doğrulama
• Yarı iletken & sensör testleri
• Veri toplama ve kontrol sistemleri
• Üniversite laboratuvarları ve eğitim setleri
• Elektronik onarım ve bakım uygulamaları
• Otomasyon ve Ar-Ge test platformları

Sonuç

Unit UTG2062X, yüksek frekans kapasitesi, geniş modülasyon seçenekleri, derin keyfi dalga formu kütüphanesi ve dokunmatik ekran teknolojisi ile profesyonel sinyal üretiminde güvenilir bir test cihazıdır.

Hem mühendislik hem de eğitim alanında üstün performans, çok yönlülük ve hassasiyet sunan bu model, ileri seviye test senaryoları için mükemmel bir tercihtir.
