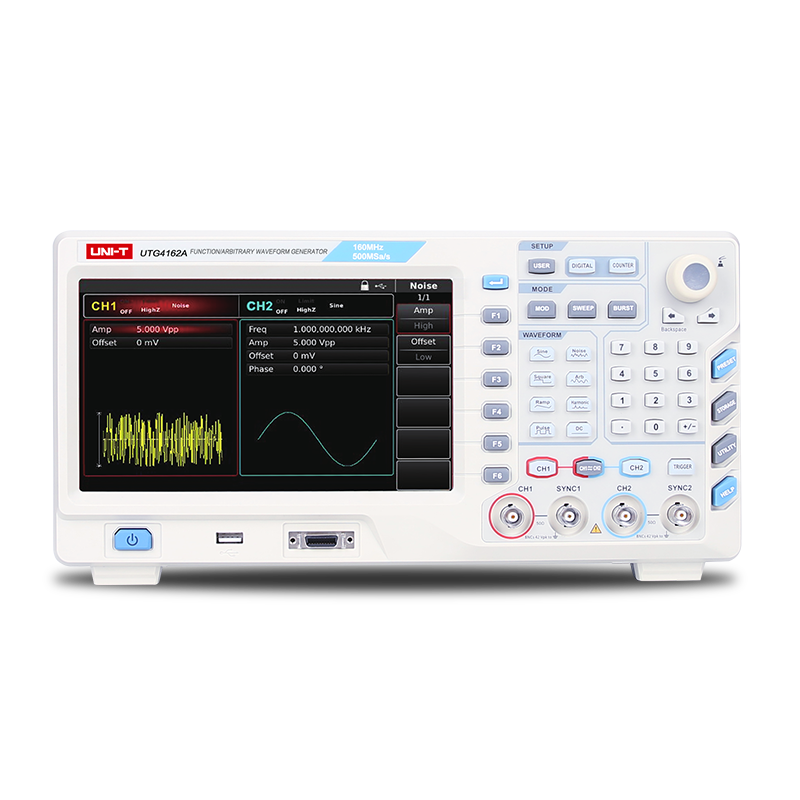

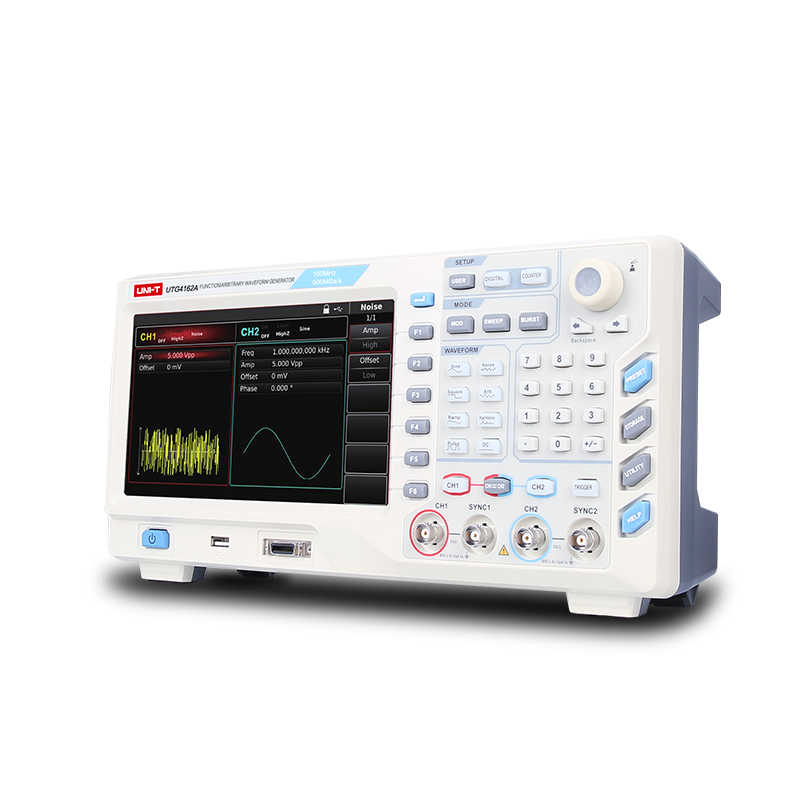

Unit UTG4122A 120MHz 2 Kanal Dalga Formu Jeneratörü – Profesyonel Testler İçin Üst Düzey Hassasiyet

Unit UTG4122A, yüksek doğruluk, geniş bant genişliği ve gelişmiş modülasyon seçenekleri sunan profesyonel bir dalga formu jeneratörüdür. 120 MHz maksimum çıkış frekansı, 500 MSa/s örnekleme hızı ve 16 bit dikey çözünürlüğü ile hem Ar-Ge laboratuvarları hem de elektronik test süreçleri için ideal bir sinyal üretim çözümü sunar.

Güçlü donanımı ve kullanıcı dostu arayüzü sayesinde karmaşık sinyallerin üretilmesi, devre performansının değerlendirilmesi ve sistem doğrulama işlemlerini kolay bir şekilde gerçekleştirmenize yardımcı olur.

Unit UTG4122A’nın Öne Çıkan Özellikleri

120 MHz Geniş Bant Genişliği

Yüksek frekanslı ölçümler için tasarlanmış UTG4122A, sinüs sinyallerinde 120 MHz’e kadar çıkış kapasitesiyle RF testleri ve yüksek frekans uygulamalarında güçlü performans sunar.

500 MSa/s Örnekleme Hızı

Hızlı örnekleme hızı, üretilen sinyallerin dalga bütünlüğünü koruyarak daha doğru ve kararlı bir test deneyimi sağlar.

16 Bit Dikey Çözünürlük

Düşük bozulmalı, temiz ve yüksek doğrulukta sinyal çıkışı üretir. Profesyonel mühendislik uygulamalarında kritik öneme sahiptir.

İki Bağımsız Kanal ile Esnek Çalışma

Farklı dalga formlarını eş zamanlı üretme, kanal eşleştirme, diferansiyel sinyal oluşturma ve senkron testler için iki bağımsız kanal sunar.

Gelişmiş Keyfi Dalga Formu Üretimi

32 Mpts keyfi dalga boyu kapasitesi ile özgün sinyal tasarımlarını, analog devre simülasyonlarını ve özel test senaryolarını kolaylıkla oluşturabilirsiniz.

8 inç TFT LCD Ekran

WVGA çözünürlüklü geniş ekran, tüm dalga formlarını ve test sonuçlarını net şekilde görüntüleyerek kullanım kolaylığı sağlar.

Gelişmiş Modülasyon ve Harmonik Fonksiyonlar

Unit UTG4122A, test süreçlerinde kapsamlı analiz olanağı sunan modülasyon türlerini destekler.

Desteklenen modülasyonlar:

• AM
• FM
• PM
• ASK
• FSK
• PSK
• PWM
• OSK
• SUM
• QAM

Bu seçenekler, haberleşme sistemleri, sensör testleri ve sinyal işleme uygulamalarında geniş bir kullanım alanı sağlar.

Harmonik üretim fonksiyonu ile temel frekansın 16’ncı harmonik bileşenine kadar sinyal üretebilir. RF bozulma testleri ve filtre karakterizasyonları için büyük avantaj sağlar.

Dahili Rastgele Dalga Formu Kütüphanesi

• 160 adet dahili rastgele dalga formu
• 32 Mpts rastgele dalga formu belleği
• 7 GB kalıcı depolama alanı

Bu sayede her uygulama için uygun sinyal varyasyonları hızlıca kullanılabilir.

Zengin Tarama ve Tetikleme Seçenekleri

UTG4122A aşağıdaki tarama özelliklerini sunar:

• Doğrusal tarama
• Logaritmik tarama
• Manuel, dahili ve harici tetiklemeler

Farklı taşıyıcı dalgalarla sinyal tarama operasyonları kolayca yürütülebilir.

Dijital Protokol Çıkışları ile Genişletilmiş Kullanım

Cihaz, dijital sinyal analizinde avantaj sağlayan protokol türlerini destekler:

• I2C
• SPI
• UART (TTL)

Bu sayede dijital devre testlerinde ek bir jeneratöre gerek kalmadan protokol sinyalleri doğrudan üretilebilir.

Teknik Özellikler (Birebir)

• Maksimum çıkış frekansı: 120 MHz
• Kanallar: 2
• Örnekleme hızı: 500 MSa/s
• Dikey çözünürlük: 16 bit
• Keyfi dalga uzunluğu: 32 Mpts
• Ekran: 8 inç TFT LCD
• Harmonik çıkış: 16. derece
• Tarama türleri: Doğrusal, logaritmik
• Frekans sayacı aralığı: 100 mHz – 200 MHz

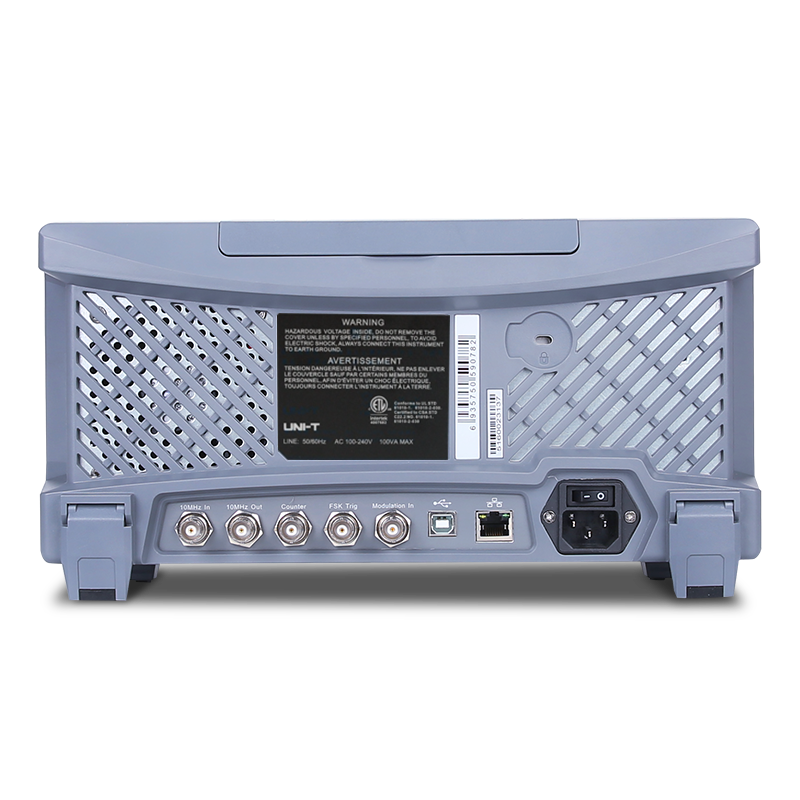

• Portlar: USB Host, USB Device, LAN, 10 MHz giriş/çıkış

Kullanım Alanları

• RF devre testleri
• Eğitim ve araştırma laboratuvarları
• Haberleşme sistemleri
• Sensör ve kontrol devreleri
• Analog ve dijital devre tasarımı
• Üretim hattı kalite testleri
• Ar-Ge ve elektronik geliştirme
• Filtre, amplifikatör ve sinyal işleme testleri

Sonuç

Unit UTG4122A 120MHz 2 Kanal Dalga Formu Jeneratörü, yüksek çözünürlük, güçlü donanım, gelişmiş modülasyon seçenekleri ve geniş sinyal üretim kapasitesiyle profesyonel mühendislerin tüm ihtiyaçlarını tek cihazda toplar.
Hem laboratuvar hem saha uygulamalarında kararlı performansı ile güvenilir bir test çözümü sunar.
