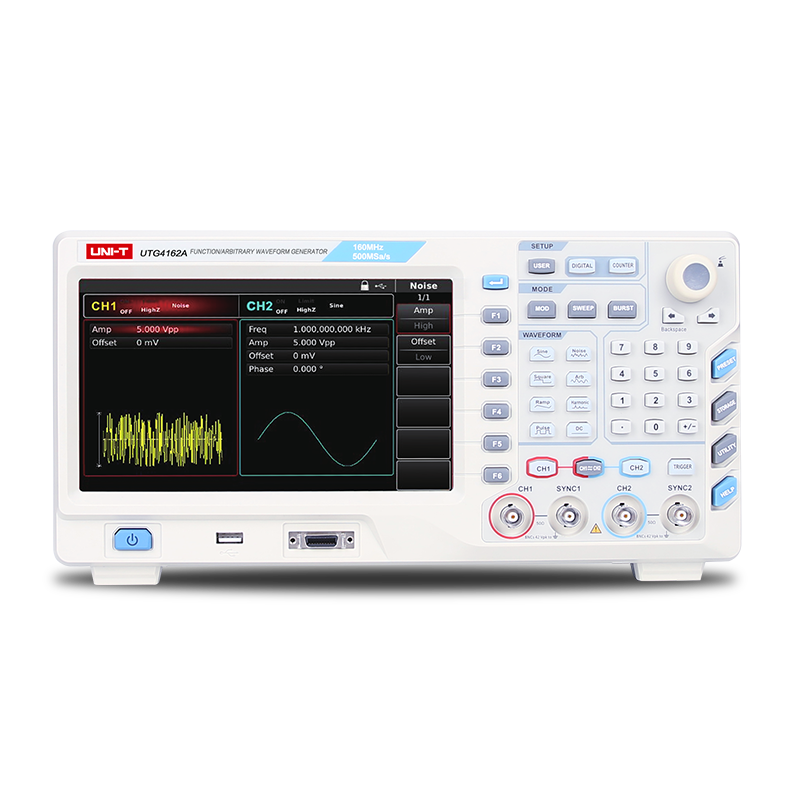

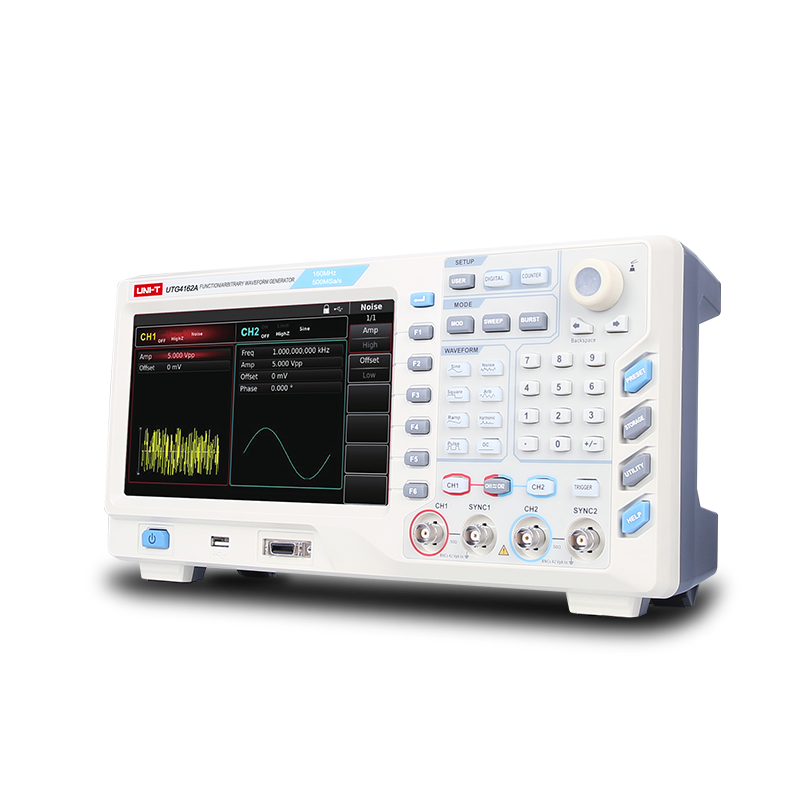

Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü

160 MHz bant genişliği, 500 MS/s örnekleme hızı ve 32 Mpts rastgele dalga uzunluğu ile üst düzey sinyal üretimi

Unit UTG4162A, profesyonel laboratuvarlar, Ar-Ge merkezleri, üniversite test ortamları ve endüstriyel üretim hatları için tasarlanmış yüksek performanslı, çok fonksiyonlu bir sinyal jeneratörüdür.

160 MHz’e kadar sinüs çıkışı, gelişmiş analog ve dijital modülasyon türleri, 16 bit çözünürlük ve iki bağımsız kanal ile bu cihaz; fonksiyon üreteci, keyfi dalga üreteci, darbe üreteci, harmonik jeneratörü, analog/dijital modülatör ve frekans sayacını tek bir gövdede birleştirir.

Büyük 8 inç TFT LCD ekranı, kullanıcı dostu arayüzü ve 7 GB kalıcı dalga formu depolama kapasitesi ile Unit UTG4162A, profesyonel test senaryolarına maksimum verim sağlayacak şekilde tasarlanmıştır.

Unit UTG4162A’nın Öne Çıkan Avantajları

160 MHz Geniş Bant Genişliği

1 μHz çözünürlüğe sahip sinüs dalgaları 160 MHz’e kadar üretilebilir, bu da RF ve yüksek hızlı elektronik testleri için ideal bir çözüm sağlar.

500 MS/s Örnekleme Hızı

Yüksek örnekleme hızı, dijital sinyal sentezi ve keyfi dalga üretiminde temiz, düşük bozulmalı ve kararlı sinyaller sunar.

32 Mpts Keyfi Dalga Uzunluğu

Karmaşık sinyallerin yüksek doğrulukla oluşturulmasına imkân verir. 8-32 Mpts arası rastgele dalga formu uzunluğu esnek test senaryoları için büyük avantaj sağlar.

2 Tam Performanslı Kanal

Her iki kanal da eşit performansta çalışır, senkronize veya bağımsız olarak kontrol edilebilir. Çift ton testi, diferansiyel sinyal üretimi ve kanal birleştirme işlemlerine uygundur.

Gelişmiş Modülasyon Seçenekleri

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, QAM, OSK ve PWM dahil toplam çok sayıda analog ve dijital modülasyon türünü destekler.

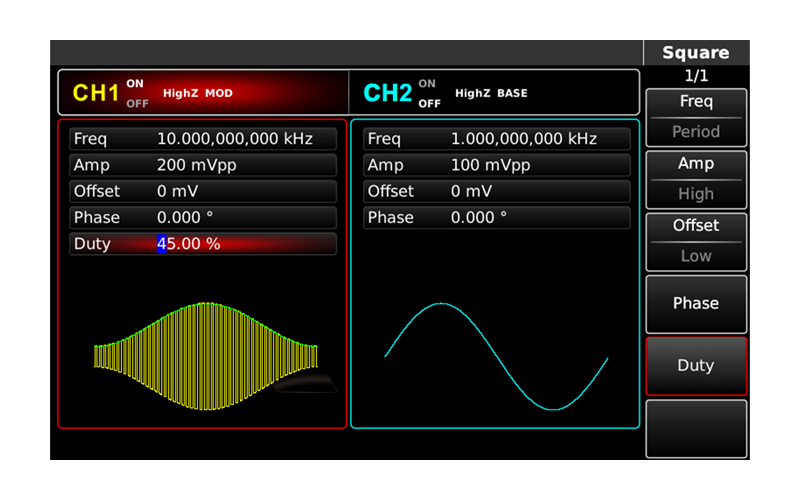

8” Geniş Ekran

WVGA çözünürlüklü büyük ekran sayesinde karmaşık sinyal formları ve menüler kolaylıkla takip edilebilir.

Entegre Modlar

• Süpürme (logaritmik & doğrusal)
• Patlama modu
• Sürekli çıkış
• Modülasyon
• Kanal toplama (SUM)
• Harmonik üretimi

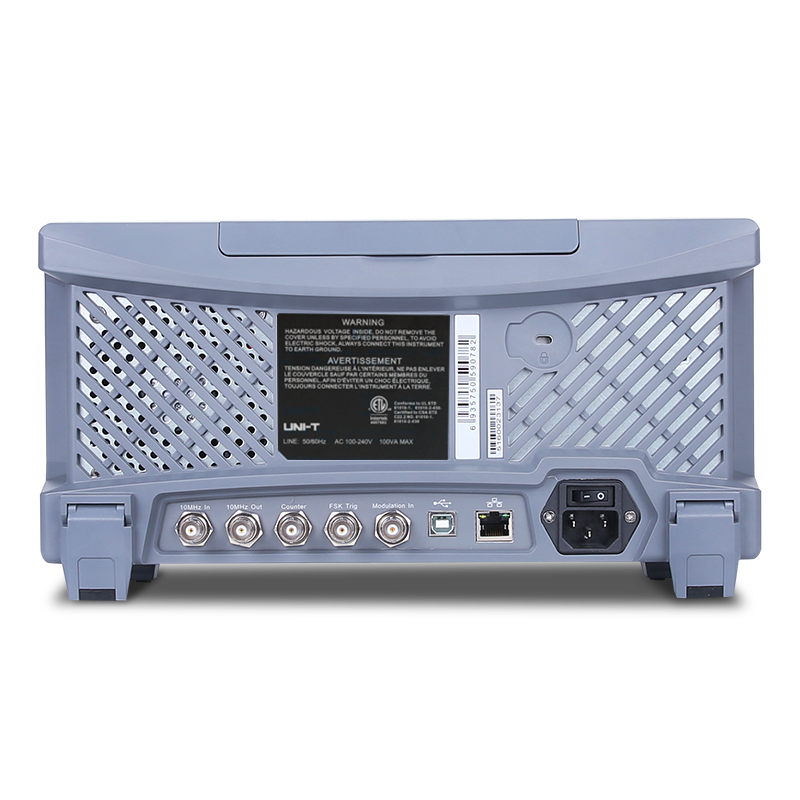

Zengin Bağlantı Seçenekleri

USB Host, USB cihaz bağlantısı ve BNC çıkış desteği ile modern laboratuvarlara kolay entegrasyon sağlar.

Teknik Özellikler (Özet)

Dalga Formu Türleri:
Sinüs, kare, darbe, rampa, harmonik, gürültü, DC, keyfi rastgele dalga

Frekans Aralıkları:

• Sinüs: 1 μHz ~ 160 MHz
• Kare/Darbe: 1 μHz ~ 50 MHz
• Rampa/Eğim: 1 μHz ~ 4 MHz
• Harmonik: 1 μHz ~ 80 MHz
• Keyfi Dalga: 1 μHz ~ 40 MHz

Performans:

• Örnekleme Oranı: 500 MS/s
• Dikey Çözünürlük: 16 bit
• Minimum Yükselme/Düşme Süresi: < 5 ns
• Çözünürlük: 1 μHz
• Depolama: 7 GB kalıcı depolama

Genel Özellikler:

• Ekran: 8” TFT LCD
• Güç: 100–240V AC
• Ağırlık: 3.5 kg
• Boyut: 336 × 164 × 108 mm

Paket İçeriği:

• 2 adet BNC-BNC kablo
• USB kablosu
• Güç kablosu
• Kullanım dökümanları

Kullanım Alanları

Unit UTG4162A fonksiyon jeneratörü, aşağıdaki alanlarda profesyoneller tarafından tercih edilir:

• Hücresel ve kablosuz haberleşme sistemleri
• RF testleri ve modülasyon analizleri
• Yarı iletken ve entegre devre testleri
• Yayıncılık, TV ve radyo sistemleri
• Sensör ve kontrol devreleri testleri
• Elektronik ekipman tasarımı & hata ayıklama
• Ar-Ge, mühendislik ve eğitim laboratuvarları

Sonuç

Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, güçlü donanımı, geniş modülasyon seçenekleri, yüksek örnekleme hızı, 32 Mpts keyfi dalga formu desteği ve 8” geniş ekranı ile profesyonel sinyal üretiminde üstün performans sunar.

Çok yönlülüğü ve güvenilirliği sayesinde hem mühendislik projelerinde hem de eğitim laboratuvarlarında ileri düzey dalga üretimi için mükemmel bir tercihtir.
