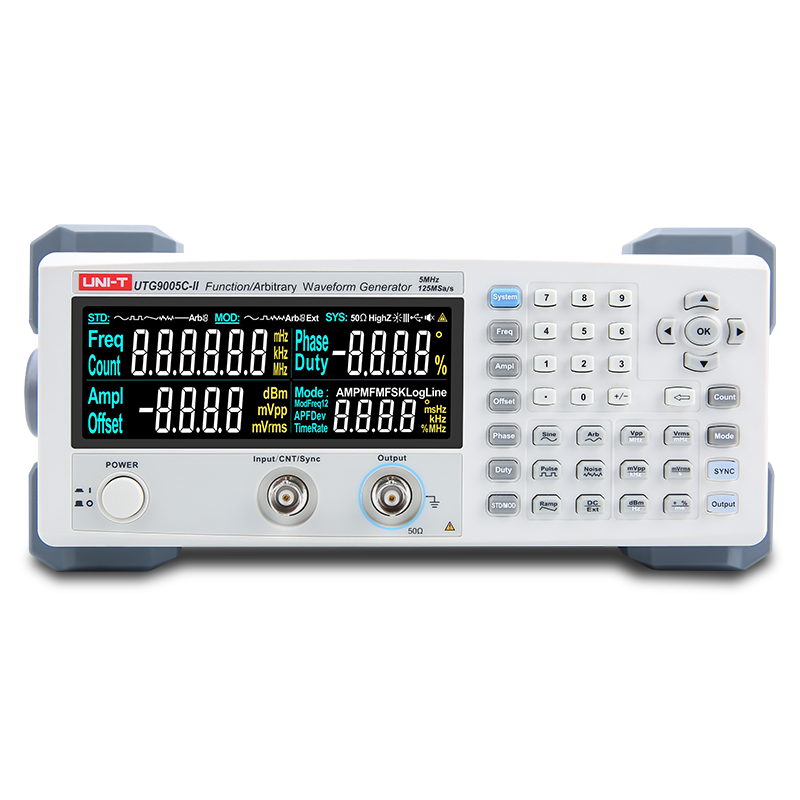

Unit UTG9005C-II Fonksiyon Sinyal Jeneratörü

Yüksek doğruluk, geniş bant ve çoklu dalga formu üretimi ile profesyonel test uygulamalarında üstün performans

Unit UTG9005C-II Fonksiyon Sinyal Jeneratörü, elektronik devrelerin test edilmesi ve sinyal analizlerinin gerçekleştirilmesi için tasarlanmış yüksek performanslı bir fonksiyon jeneratörüdür. 5 MHz’e kadar sinüs ve kare dalga çıkışı, geniş dalga formu seçenekleri ve hassas 6 bit frekans sayıcı özelliği ile Ar-Ge laboratuvarlarından teknik servislere kadar her alanda güvenilir ölçüm ve test çözümleri sunar.

EBTN LCD ekranı, kullanıcı dostu arayüzü ve yüksek doğruluklu sinyal üretimi sayesinde, eğitim laboratuvarları, elektronik bakım-onarım merkezleri ve mühendislik geliştirme süreçleri için ideal bir test ekipmanıdır.

Öne Çıkan Avantajlar

5 MHz Bant Genişliği ile Stabil ve Doğru Sinyal Çıkışı

Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi sinyaller dâhil geniş dalga formu desteği, çok yönlü kullanım sağlar.

6 Bit Frekans Sayıcı

100 mHz – 100 MHz aralığında yüksek doğruluklu frekans ölçümü yapabilir. Hücresel, kablosuz ve RF devre analizlerinde mükemmel bir yardımcıdır.

1 μHz Çözünürlük

Son derece hassas frekans adımı sayesinde düşük seviyeli sinyallerde dahi yüksek kararlılık sunar.

Güçlü Çıkış Performansı

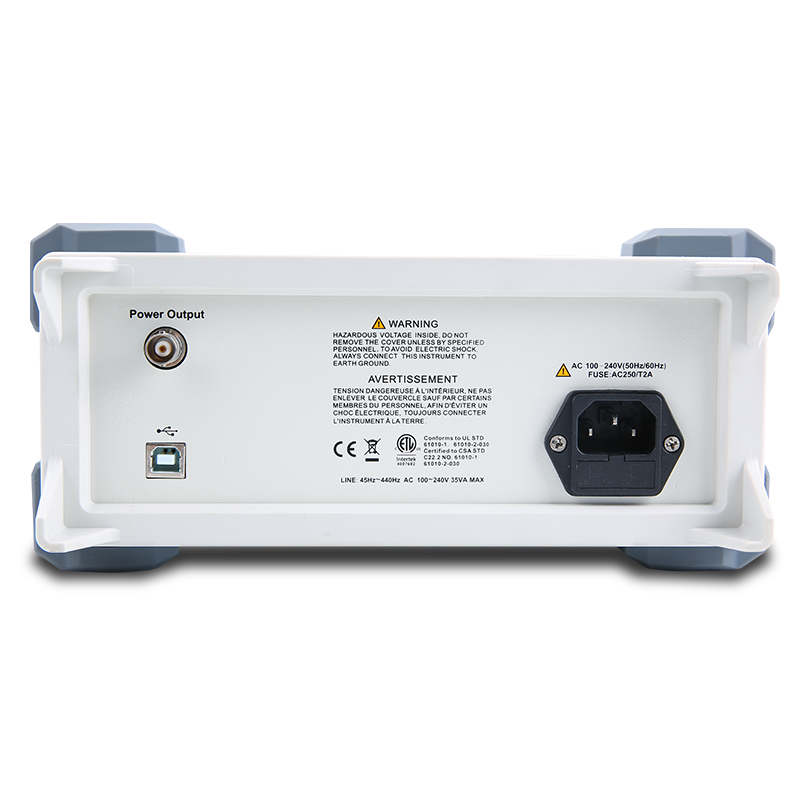

4W güç çıkışı ile daha güçlü sinyal üretimi gerektiren test uygulamalarına tam uyumludur.

Geniş Genlik ve DC Ofset Aralığı

50Ω ve yüksek Z çıkış seçenekleri, tüm laboratuvar düzeneklerinde uyumluluk sağlar.

Kolay Kullanım Sunan EBTN LCD Ekran

Yüksek kontrastlı ekran, her ortamda net görüntüleme ve hızlı menü geçişi sağlar.

Çok Amaçlı Kullanım

Elektronik devre testlerinden telekomünikasyon sistemlerine, eğitim laboratuvarlarından Ar-Ge çalışmalarına kadar oldukça geniş bir kullanım yelpazesi sunar.

Teknik Özellikler (Özet)

Dalga Formu Çıkışları:

• Sinüs: 1 μHz ~ 2 MHz

• Meydan: 1 μHz ~ 2 MHz

• Rampa: 1 μHz ~ 200 kHz

• Nabız: 1 μHz ~ 2 MHz

• Keyfi Dalga: 1 μHz ~ 1 MHz (20 dahili dalga formu)

Genel Teknik Değerler:

• Bant Genişliği: 5 MHz

• Kanal: 1

• Örnekleme Oranı: 125 MS/s

• Dikey Çözünürlük: 14 bit

• Genlik Aralığı: 1 mVpp – 10 Vpp (50Ω)

• DC Ofset Aralığı: -5Vpp ~ +5Vpp (50Ω)

• İç Direnç: 50Ω / High-Z

• Frekans Doğruluğu: ±50 ppm (90 gün), ±100 ppm (1 yıl)

• Ekran: EBTN LCD

• Güç: 100–240 VAC

• Boyut: 265 × 110 × 320 mm

• Ağırlık: 2.8 kg

Standart Aksesuarlar:
USB kablosu, güç kablosu, timsah klipsli BNC kablosu, PC yazılım CD’si

Kullanım Alanları

Unit UTG9005C-II, aşağıdaki profesyonel test uygulamalarında geniş kullanım alanına sahiptir:

• Hücresel ve kablosuz iletişim sistemleri

• TV, radyo ve yayıncılık ekipmanı testleri

• Elektroakustik cihaz geliştirme ve arıza tespiti

• RF devre testleri ve sinyal analizi

• Yarı iletken bileşen testi

• Elektronik bakım ve onarım merkezleri

• Üniversite ve teknik eğitim laboratuvarları

• Ar-Ge ve mühendislik tasarım laboratuvarları

Sonuç

Unit UTG9005C-II Fonksiyon Sinyal Jeneratörü, yüksek doğruluklu sinyal üretimi, geniş dalga formu seçenekleri ve güçlü frekans sayıcı özelliğiyle profesyonel test süreçlerinde güvenilir ve verimli bir çözüm sunar. Sağlam yapısı ve uzun ömürlü tasarımıyla laboratuvarların vazgeçilmez ekipmanlarından biri olmaya adaydır.
