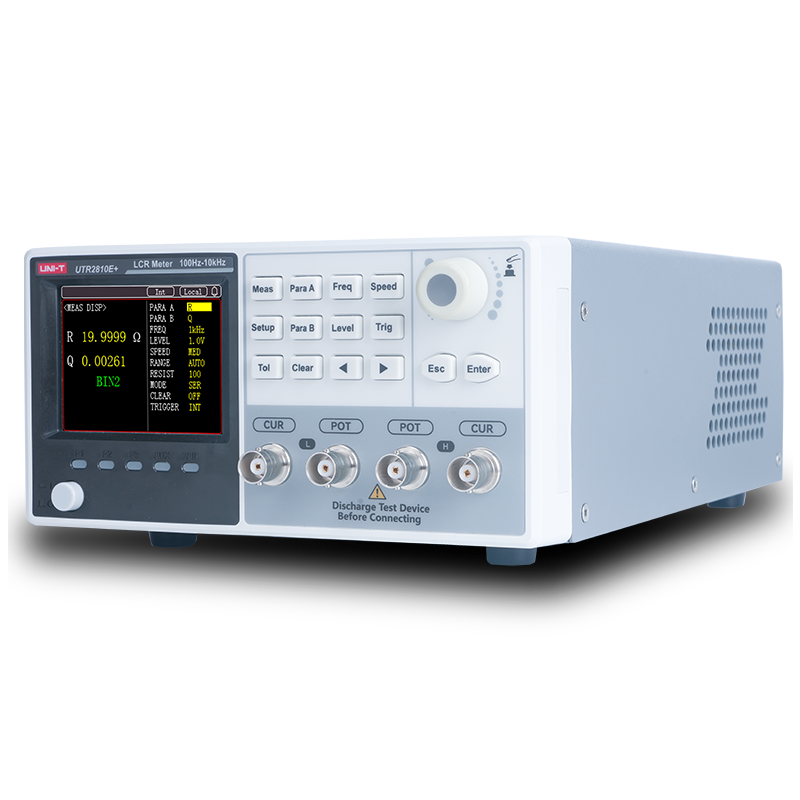

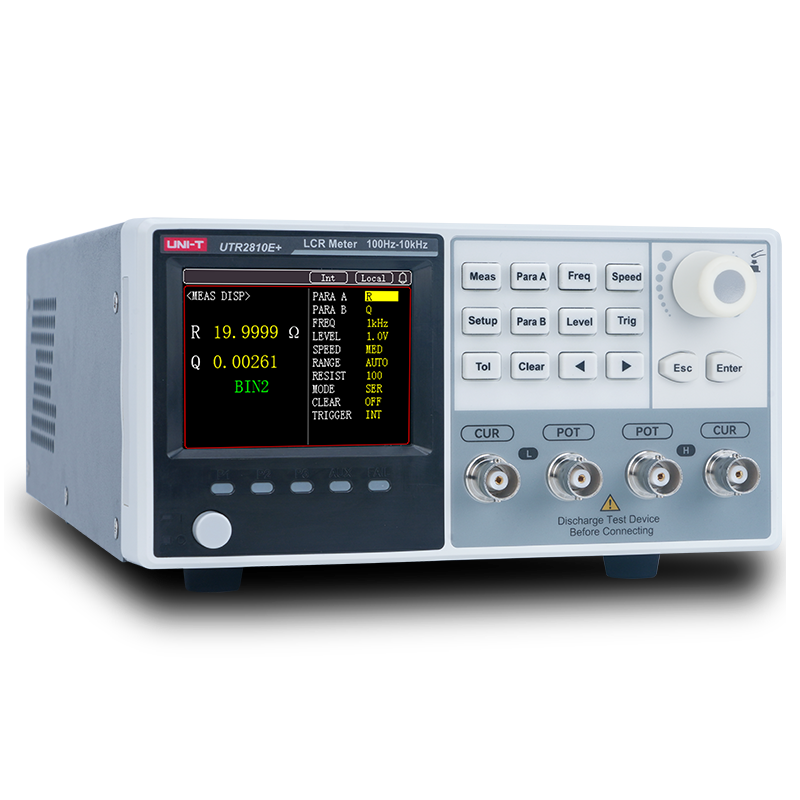

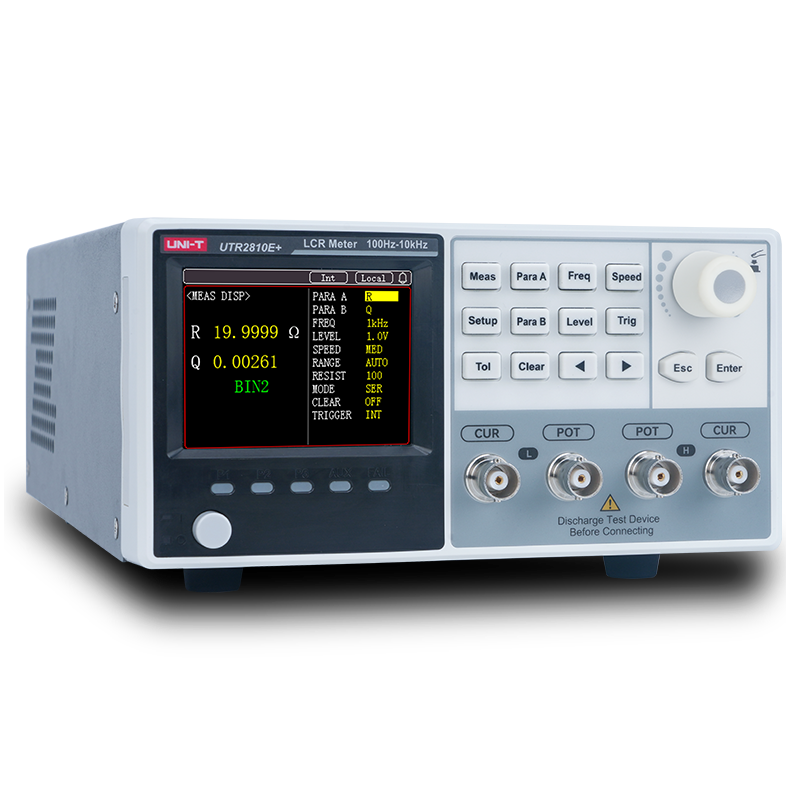

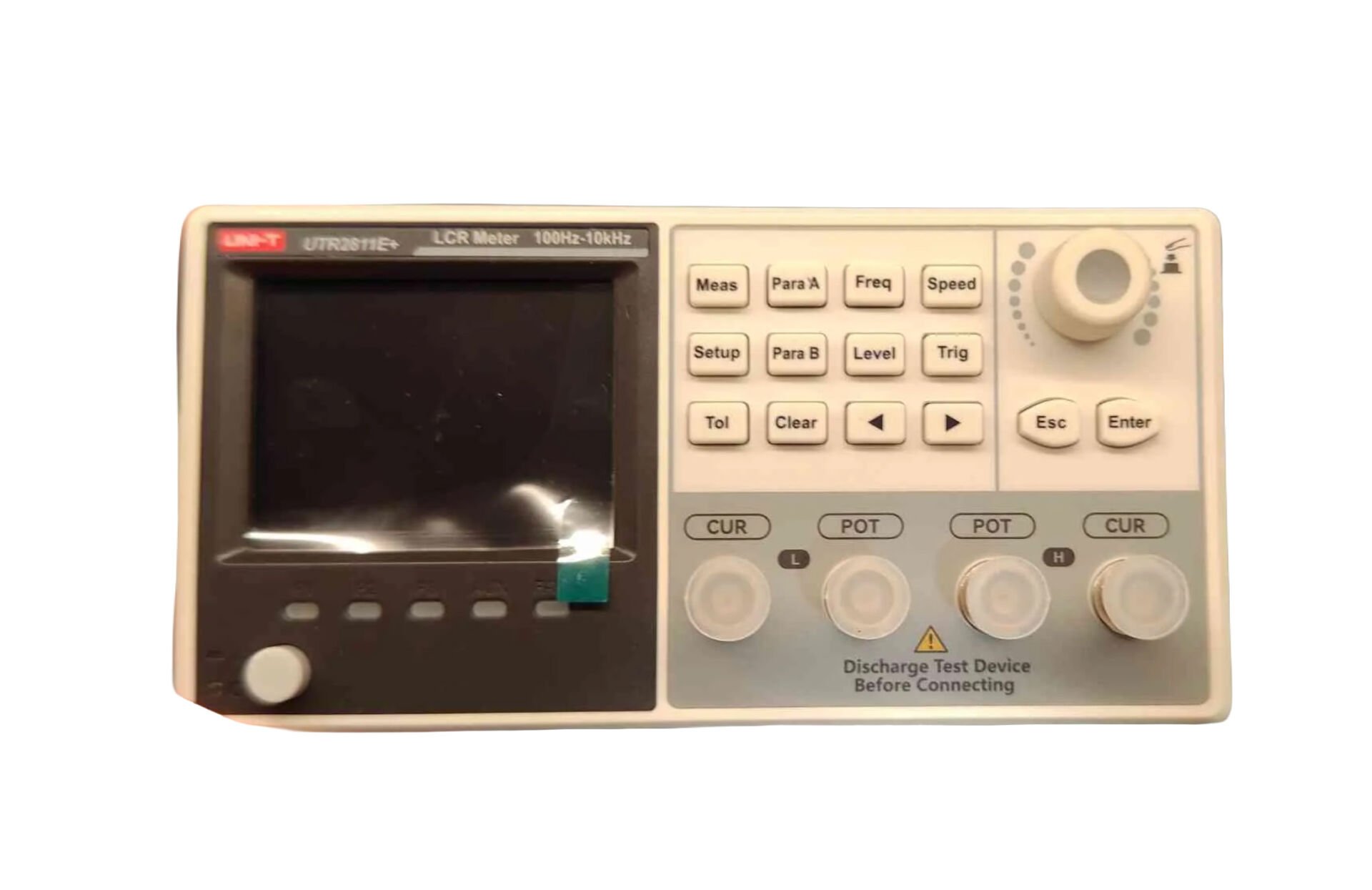

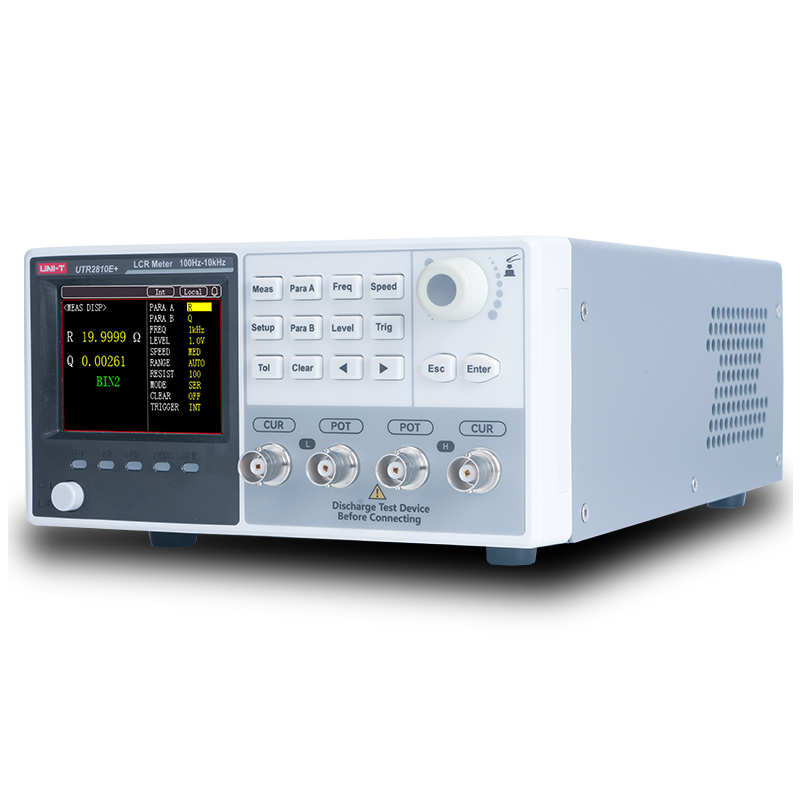

Unit UTR2811E+ Dijital LCR Metre
1,20 TL
0,13 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
UTR2811E+
Garanti Süresi
24 Ay
Fiyat
1,00 TL + KDV
Ürün Açıklaması
UNI-T UTR2811E+, yeni nesil ölçüm prensipleriyle geliştirilmiş, düşük frekanslı bileşen ölçümleri için tasarlanmış profesyonel bir LCR metre cihazıdır . Küçük boyutu, hafifliği, şık dış tasarımı, basit kullanımı ve yüksek performans-fiyat oranı ile öne çıkar . Üretim hatlarında kalite kontrol, gelen hammadde muayenesi (incoming inspection) ve otomatik bileşen test sistemleri için idealdir . Yüksek test kararlılığı ve 0.1% temel doğruluk oranı ile güvenilir ölçüm sonuçları sunar .
Unit UTR2811E+ Dijital LCR Metre
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | UNI-T (优利德) |
| Model | UTR2811E+ |
| Görüntüleme | 4 Haneli (四位读数分辨率) |
| Temel Doğruluk | 0.1% (En Yüksek) / 0.02% (Frekans Doğruluğu) |
| Test Frekansları | 100Hz, 120Hz, 1kHz, 10kHz |
| Frekans Doğruluğu | ±0.02% |
| Test Sinyali Seviyesi (AC) | 0.1V, 0.3V, 1V (±10%) |
| Sinyal Kaynak Empedansı | 30Ω / 100Ω (Seçilebilir, ±5%) |
| Test Hızı | Hızlı: 43ms / 33 okuma-saniye; Orta: 185ms; Yavaş: 350ms |
| Ana Ölçüm Parametreleri | Cp, Cs, Lp, Ls, Z, R, G, Y |
| Yardımcı Ölçüm Parametreleri | D (Dissipasyon Faktörü), Q (Kalite Faktörü), X (Reaktans), B (Susceptans), Rp, Rs, θr (Radyan), θd (Derece) |
| Parametre Kombinasyonu | 42 farklı kombinasyon |
| Otomatik Ölçüm | Auto LCR (L, C, R otomatik tanıma) |
| Denge Modu | Seri, Paralel |
| Aralık Modu | Otomatik, Manuel Tutma |
| Tetikleme Modu | Dahili, Manuel |
| Matematiksel İşlem | Direkt Okuma, ΔABS, Δ% |
| Karşılaştırıcı (Comparator) | 4 Kademeli Sıralama (BIN1, BIN2, BIN3, NG) |
| Düzeltme Fonksiyonu | Açık Devre, Kısa Devre Sıfırlama |
| Ekran | 2.8" TFT LCD (240x320) |

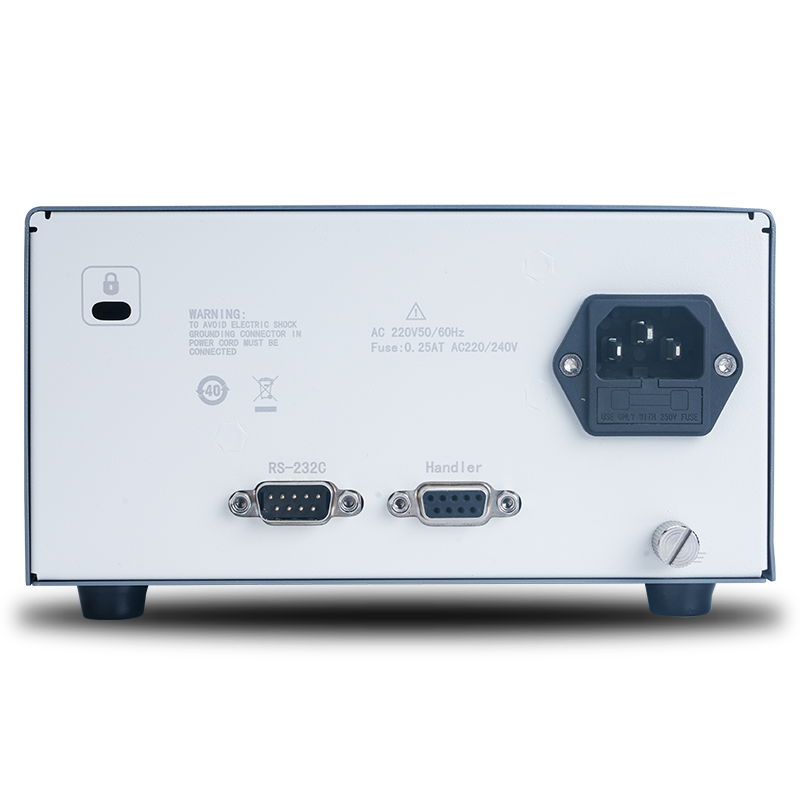

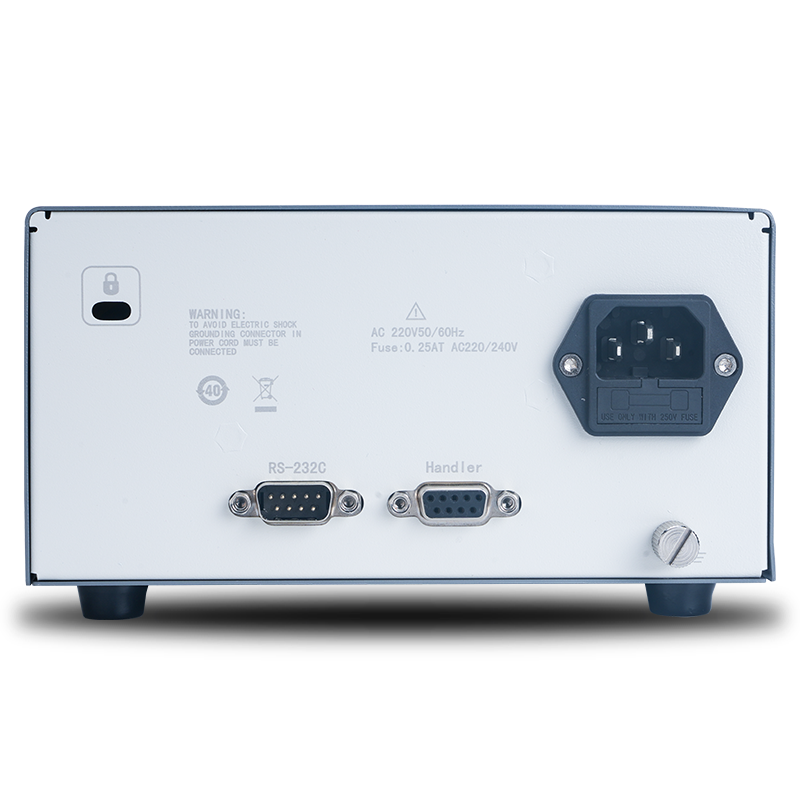

| Arayüz | RS-232 |
| Güç Kaynağı | 110V / 220V AC, 50/60Hz |
| Güç Tüketimi | 20W - 30W |
| Boyutlar (GxYxD) | 267mm x 174mm x 88mm |
| Ağırlık | Yaklaşık 2.15kg - 2.5kg |
Ölçüm Aralıkları
| Ölçüm Aralıkları | |
|
|
Ölçüm Aralığı |
| R, X, Z | 0.00001Ω ~ 99.9999MΩ |
| G, B, Y | 0.00001µS ~ 999.999S |
| L (Endüktans) | 0.00001µH ~ 9999.99H |
| C (Kapasitans) | 0.00001pF ~ 999.999mF |
| D (Dissipasyon) | 0.00001 ~ 9.99999 |
| Q (Kalite Faktörü) | 0.00001 ~ 99999.9 |
| θd (Açı - Derece) | -179.999° ~ 179.999° |
| θr (Açı - Radyan) | -3.14159 ~ 3.14159 |
- Yüksek Maliyet Performansı: Uygun fiyatlı tezgah üstü LCR metre arayanlar için ideal bir giriş seviyesi çözümüdür .
- Temel Doğruluk 0.1%: 0.1% temel doğruluk ve 0.02% frekans doğruluğu ile güvenilir ölçüm sonuçları sunar .
- 4 Noktalı (4 Haneli) Yüksek Çözünürlük: 0.00001 birim çözünürlük ile hassas ölçüm yapabilirsiniz .
- 4 Farklı Test Frekansı: 100Hz, 120Hz, 1kHz ve 10kHz frekans seçenekleri ile farklı bileşen tiplerine uygun test imkanı .
- 42 Farklı Parametre Kombinasyonu: L-Q, C-D, R-X, Z-θ gibi çeşitli parametre kombinasyonlarını aynı anda görüntüleyebilirsiniz .
- Auto LCR Fonksiyonu: Cihaz, test edilen bileşenin tipini (L, C, R) otomatik olarak tanır ve uygun ölçüm modunu seçer .
- Hızlı Ölçüm Hızı: Saniyede 33 okumaya (43ms) kadar hızlı ölçüm ile üretim hattında yüksek verimlilik sağlar .
- 4 Kademeli Karşılaştırıcı (BIN Sıralama): Bileşenleri BIN1, BIN2, BIN3 ve NG olarak 4 farklı sınıfa ayırabilir, kalite kontrolünü kolaylaştırır .
- Açık/Kısa Devre Düzeltme: Test probu veya fikstür kaynaklı hataları ortadan kaldırarak ölçüm doğruluğunu artırır .
- Kullanıcı Dostu Arayüz: 2.8 inç TFT renkli ekran ve sezgisel menü yapısı ile kolay kullanım sağlar .
- Kompakt ve Hafif Tasarım: Tezgah üzerinde az yer kaplar ve taşınması kolaydır .
Kullanım Alanları (Uygulamalar)
- Üretim Hattı Kalite Kontrolü: Bobin, transformatör, kondansatör gibi pasif bileşenlerin seri üretim testlerinde .
- Gelen Hammadde Muayenesi (Incoming Inspection): Tedarikçilerden gelen elektronik bileşenlerin kalite doğrulamasında
- 1Ar-Ge Laboratuvarları: Yeni devre tasarımlarında kullanılan bileşenlerin karakterizasyonunda .
- Elektronik Servis ve Tamirat: Bileşen arızalarının tespiti ve doğrulamasında .
- Eğitim ve Üniversite Laboratuvarları: Elektrik-elektronik mühendisliği öğrencilerinin bileşen ölçümü deneylerinde .
- Otomatik Test Sistemleri (ATE): RS-232 arayüzü ile otomatik test sistemlerine entegrasyon .
- Kutu İçeriği (Standart Aksesuarlar)
- UNI-T UTR2811E+ Dijital LCR Metre (Ana Ünite)
- UTR-001 Kısa Devre Plakası (短路片)
- Kelvin Test Kablosu (开尔文测试线缆)
- Güç Kablosu
- Sigorta (2 Adet)
- Kullanım Kılavuzu (Türkçe/İngilizce)
- Garanti Belgesi (12 Ay)
- Uyarı: RS-232 iletişim kablosu ve test fikstürü (UTR-S100K gibi) genellikle UTR2810E+ modeli ile birlikte gelir. UTR2811E+ modelinde bu aksesuarlar standart değildir
