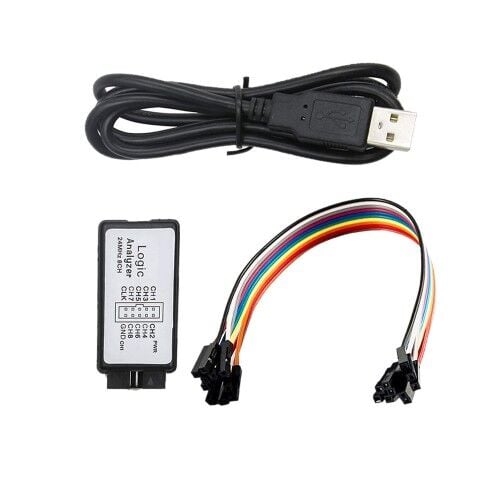

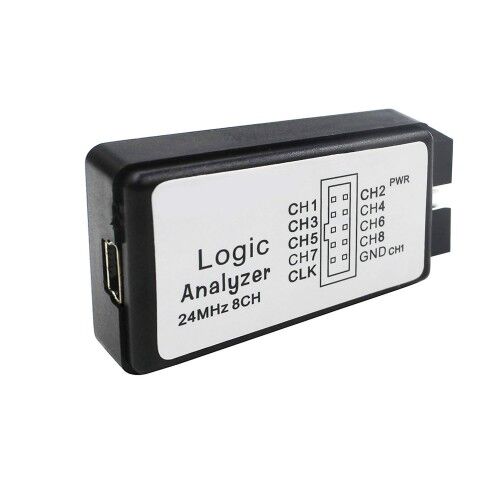

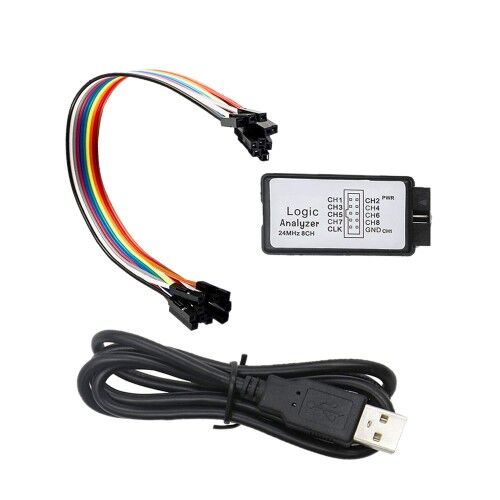

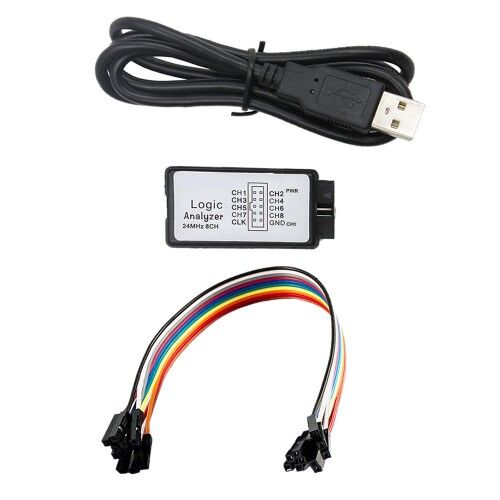

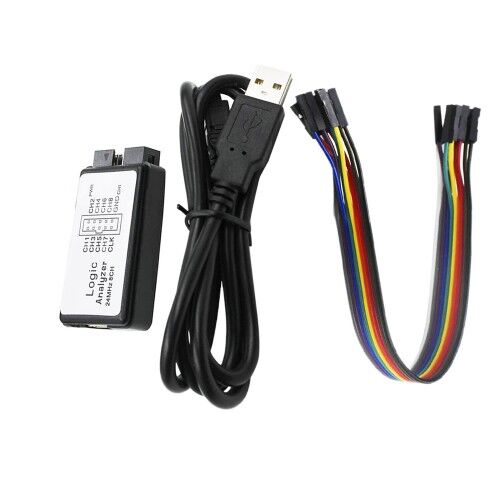

USB Lojik Analizör
USB Lojik Analizör, dijital sistemlerdeki bir veya birden fazla sinyalin yakalanıp incelenmesini sağlayan profesyonel bir veri inceleme ve hata ayıklama aracıdır. 24 MHz frekansında çalışan bu analizör, 8 kanal ile aynı anda birden fazla sinyali izleme imkanı sunar. SPI, I2C, UART, CAN, DMX-512, I2S, Manchester, 1-Wire ve UNI/O gibi birçok veri protokolünü destekler. Bu sayede, çeşitli dijital devrelerdeki sinyalleri kolaylıkla analiz edebilirsiniz.
Teknik özellikleri arasında 25 kHz ile 24 MHz arasında değişen örnekleme hızı, 5 pF giriş pin özelliği ve 1 MΩ / 10 pF giriş empedansı yer almaktadır. Giriş sinyal voltaj aralığı DC -0.5V ile 5.25V arasında değişirken, düşük voltaj aralığı DC -0.5V ile 0.8V, yüksek voltaj aralığı ise DC 2.0V ile 5.25V arasında olmaktadır. Hata hassasiyeti ise +/- 42 ns olarak belirlenmiştir. Mini USB bağlantı soketi ve 2x5 pin sinyal giriş soketi ile donatılmıştır.
USB Lojik Analizör, özellikle yazılım geliştiricileri ve elektronik mühendisleri için vazgeçilmez bir araçtır. Geliştirme süreçlerinde, prototip aşamalarında ve hata ayıklama işlemlerinde kullanılır. Windows ve Linux işletim sistemleri ile uyumlu çalışarak, geniş bir kullanıcı kitlesine hitap eder. Bu cihaz sayesinde, karmaşık dijital sinyalleri kolayca çözümleyebilir ve sistem performansını artırabilirsiniz.
Bu ürün, hem profesyonel hem de hobi amaçlı kullanıcılar için avantajlar sunmaktadır. Küçük boyutu ve hafifliği sayesinde taşınabilirlik sağlar. Ayrıca, Saleae lojik analiz yazılımları ile tam uyumlu çalışarak, kullanıcı deneyimini artırır. Her yazılımcının elinin altında bulunması gereken bu cihaz, dijital devrelerdeki sorunları hızlı bir şekilde tespit etmenize yardımcı olacaktır.
- 24 MHz örnekleme hızı
- 8 dijital giriş kanalı
- USB bağlantı ve besleme
- Çeşitli protokol desteği: SPI, I2C, UART, CAN, DMX-512, I2S, Manchester, 1-Wire, UNI/O
- Geniş işletim sistemi uyumluluğu: Windows ve Linux
