Victor 4105A Dijital Topraklama Direnci Ölçer | Toprak Megeri

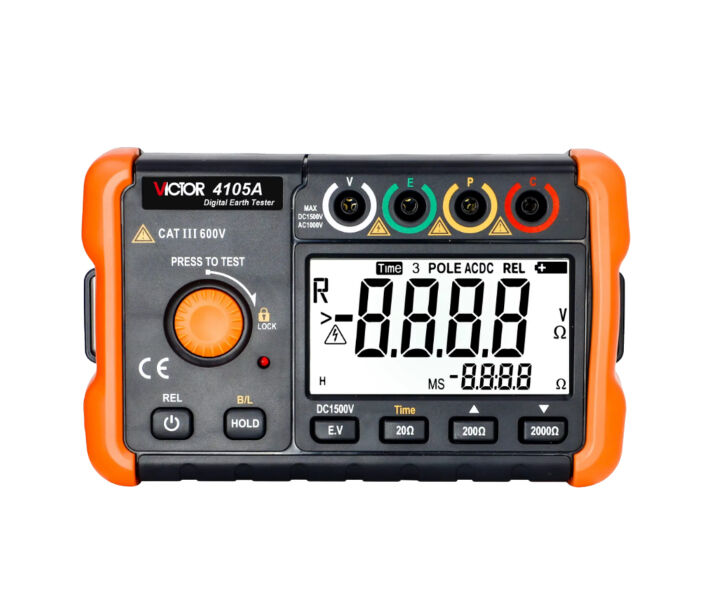

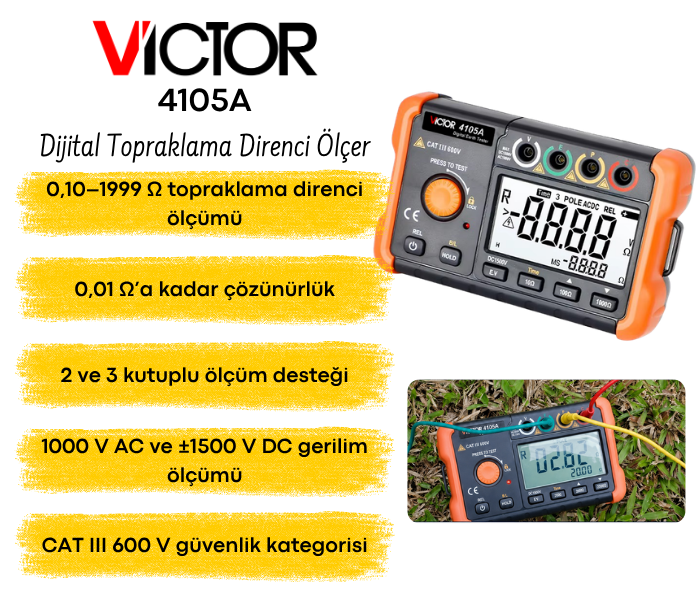

Victor 4105A dijital topraklama direnci ölçer; 0,10–1999 Ω ölçüm aralığı ve 0,01 Ω’a kadar çözünürlüğüyle elektrik tesisatları, elektrikli ekipmanlar ve yıldırımdan korunma sistemlerinde topraklama kontrolü yapmak için kullanılır. 2 ve 3 kutuplu ölçüm yöntemlerinin yanı sıra 1000 V AC ve 1500 V DC gerilim ölçümü, aydınlatmalı ekran, veri tutma, bağıl değer ve zamanlı ölçüm özellikleri sunar.

VICTOR 4105A Dijital Topraklama Direnci Ölçer Özellikleri

- VICTOR 4105A, elektrik tesisatları ve topraklama sistemlerinin kontrolünde kullanılan dijital topraklama direnci ölçerdir. Bina tesisatları, elektrikli ekipmanlar, paratoner sistemleri ve saha bakım çalışmalarında pratik kullanım sağlar.
- 0,10 Ω ile 1999 Ω arasındaki topraklama dirençlerini ölçebilir. Kademeli ölçüm yapısı sayesinde düşük ve yüksek direnç değerlerinin kontrolünde kullanılabilir.
- Düşük direnç kademesinde 0,01 Ω çözünürlük sunar. Bu sayede topraklama sistemindeki küçük direnç değişimlerinin daha ayrıntılı takip edilmesine yardımcı olur.
- 2 ve 3 kutuplu topraklama direnci ölçüm yöntemlerini destekler. Standart ölçüm işlemleri üç kutuplu yöntemle, yardımcı elektrotların kullanılamadığı alanlardaki kontroller ise iki kutuplu basitleştirilmiş yöntemle gerçekleştirilebilir.

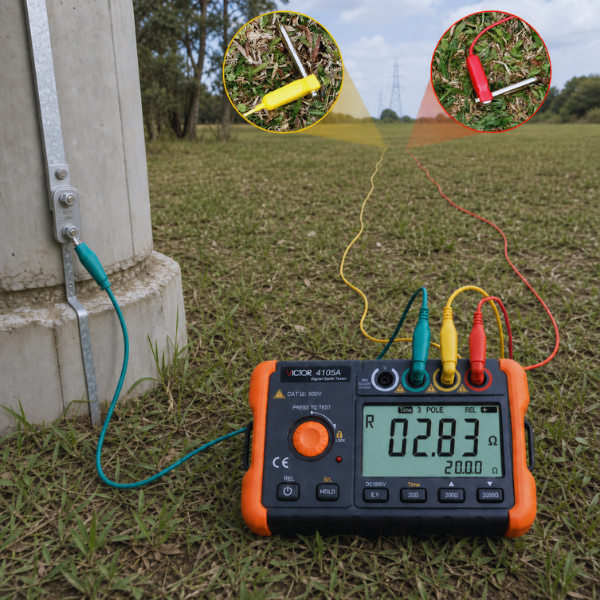

- Üç kutuplu ölçüm yönteminde E, P ve C bağlantıları ile yardımcı topraklama elektrotları kullanılır. Bu yöntem, topraklama elektrodunun direncini kontrollü şekilde ölçmeye olanak tanır.
- İki kutuplu basitleştirilmiş ölçüm yönteminde düşük dirençli ve değeri bilinen mevcut bir topraklama noktası referans olarak kullanılabilir. Bu yöntem, yardımcı elektrotların zemine yerleştirilemediği alanlarda ölçüm yapılmasını kolaylaştırır.
- 1000 V’a kadar AC gerilim ve ±1500 V’a kadar DC gerilim ölçümü yapabilir. Topraklama direnci ölçümünün yanı sıra elektrik tesisatlarındaki gerilim kontrollerinde de kullanılabilir.
- Zamanlı ölçüm fonksiyonu ile test süresi 1, 2 veya 3 dakika olarak ayarlanabilir. Cihaz belirlenen süre boyunca ölçüm yapar ve süre tamamlandığında son ölçüm sonucunu ekranda tutar.
- REL bağıl değer fonksiyonu, test kablolarından kaynaklanan direnç değerinin ölçüm sonucuna etkisini azaltmaya yardımcı olur. Böylece özellikle düşük direnç ölçümlerinde daha sağlıklı değerlendirme yapılabilir.
- HOLD veri tutma fonksiyonu ile ölçülen değer ekranda sabitlenebilir. Bu özellik, ölçüm tamamlandıktan sonra sonucun okunmasını ve kaydedilmesini kolaylaştırır.
- Beyaz arka aydınlatmalı geniş dijital ekranı sayesinde ölçüm değerleri karanlık veya yetersiz aydınlatılmış çalışma alanlarında rahatça okunabilir.
- Ölçüm değeri seçilen kademeyi aştığında ekranda “OL” uyarısı görüntülenir. Düşük pil göstergesi ise pillerin değiştirilmesi gerektiğinde kullanıcıyı bilgilendirir.
- Otomatik kapanma özelliği, cihaz kullanılmadığında devreye girerek gereksiz pil tüketiminin azaltılmasına yardımcı olur.
- CAT III 600 V güvenlik kategorisine uygun olarak tasarlanmıştır. Elektrik dağıtım tesisatları ve sabit elektrik sistemlerinde gerçekleştirilen ölçümler için uygun güvenlik seviyesi sunar.
- İç ve dış ortam çalışmalarında kullanılabilir. Cihaz su geçirmez olmadığından yağıştan ve doğrudan su temasından korunmalıdır.
- Darbelere karşı koruyucu dış gövdesi, kompakt ölçüleri ve yaklaşık 600 gram ağırlığı sayesinde saha çalışmalarında kolayca taşınabilir.
- 8 adet 1,5 V AA alkalin pil ile çalışır. Ayrıca 12 V DC harici adaptör bağlantısını destekler ancak adaptör kutu içeriğine dahil değildir.
- Elektrik bakım ekipleri, teknik servisler, elektrik taahhüt firmaları ve periyodik kontrol uzmanları için uygundur. Bina topraklaması, elektrik panoları, elektrikli makineler, yıldırımdan korunma sistemleri ve fotovoltaik tesislerin kontrolünde kullanılabilir.

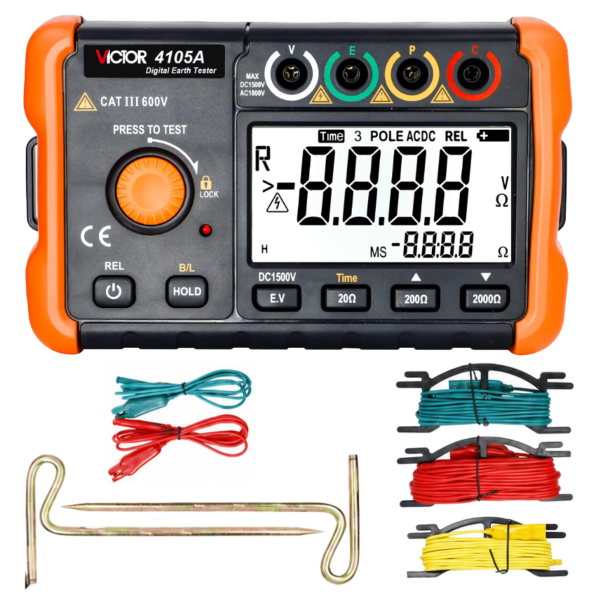

-Ürün kutu içeriği; 1 adet VICTOR 4105A topraklama direnci ölçer, 1 çift 1,6 m gerilim ölçüm kablosu, 5 m yeşil test kablosu, 10 m sarı test kablosu, 15 m kırmızı test kablosu, 2 adet yardımcı topraklama elektrodu, 8 adet 1,5 V AA pil, taşıma çantası, el askısı ve kullanım kılavuzundan oluşur. 12 V DC adaptör kutu içeriğine dahil değildir.

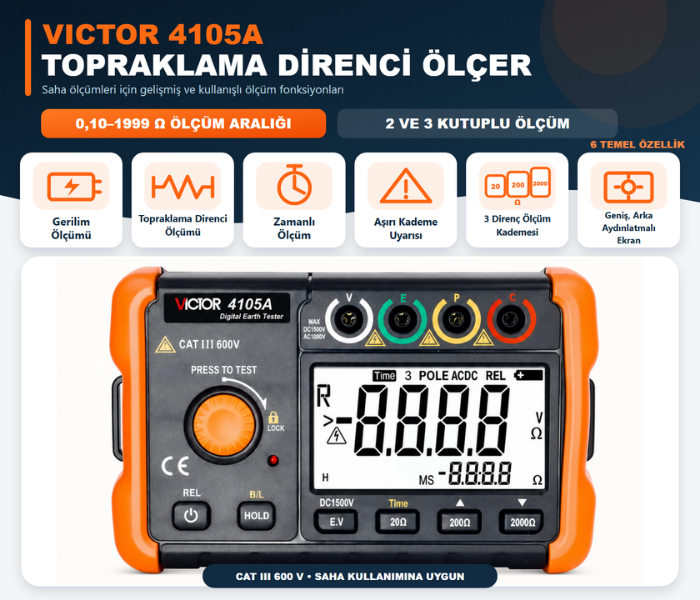

VICTOR 4105A dijital topraklama direnci ölçer, 0.10–1999 Ω ölçüm aralığı ve 2/3 kutuplu ölçüm desteğiyle topraklama sistemlerinin kontrolünde kullanılır. Gerilim ölçümü, zamanlı ölçüm, üç direnç kademesi, aşırı kademe uyarısı ve aydınlatmalı geniş ekran gibi saha çalışmalarını kolaylaştıran özellikler sunar.

Topraklama Nedir ve Neden Önemlidir?

Topraklama, elektrik tesisatlarında oluşabilecek kaçak veya arıza akımlarının düşük dirençli bir iletim yolu üzerinden güvenli biçimde toprağa aktarılmasını sağlayan koruma sistemidir. İnsanları elektrik çarpması riskine karşı korumaya, elektrikli cihazlarda meydana gelebilecek hasarı azaltmaya ve koruma ekipmanlarının doğru şekilde çalışmasına yardımcı olur.

Binalarda, sanayi tesislerinde, elektrik panolarında, makine ve üretim hatlarında, paratoner sistemlerinde, araç şarj istasyonlarında ve haberleşme altyapılarında topraklama kullanılır. Toprak yapısı, nem, korozyon ve bağlantıların gevşemesi zamanla topraklama direncini değiştirebildiği için sistemin düzenli olarak ölçülmesi gerekir. Uygun seviyedeki topraklama direnci; elektrik güvenliğini artırır, yangın ve ekipman arızası riskini azaltır ve tesislerin daha güvenilir çalışmasına katkı sağlar.

ÖLÇÜM ARALIKLARI VE HASSASİYET

Topraklama Direnci

Not: 2Ω altındaki topraklama direnci ölçümlerinde 0.2Ω ek hata olabilir.

AC Toprak Gerilimi

DC Gerilim

TEKNİK ÖZELLİKLER
