Voltaj to Pwm Çevirici Modül
Voltaj to PWM Çevirici Modül, 0-5V veya 0-10V analog gerilim sinyallerini %0 ile %100 arasında PWM (Pulse Width Modulation) sinyallerine dönüştüren etkili bir güç modülüdür. Bu modül, endüstriyel otomasyon sistemlerinde, PLC (Programmable Logic Controller) uygulamalarında ve çeşitli sensörlerde kullanılmak üzere tasarlanmıştır. Kompakt boyutu ve kolay kullanımı ile dikkat çeker.
Teknik özellikleri arasında, DC 7V/12V çalışma voltajı, 50kHz PWM çıkış frekansı ve %0-100 arasında değişen PWM duty döngüsü yer almaktadır. Modül, voltaj giriş aralığını seçmek için 2 adet jumper ile donatılmıştır. Ayrıca, potansiyometre yardımıyla PWM sinyalinin hassas ayarını yapabilirsiniz. Bu özellikler, kullanıcıların ihtiyaçlarına göre özelleştirilmiş çözümler sunar.
Bu modül, endüstriyel otomasyon sistemlerinde, motor kontrol uygulamalarında ve daha birçok alanda kullanılabilir. Özellikle, analog sinyallerin dijital sinyallere dönüştürülmesi gereken durumlarda etkili bir çözüm sunar. Kullanıcı dostu tasarımı sayesinde, hızlı ve kolay bir şekilde kurulum yapılabilmektedir.

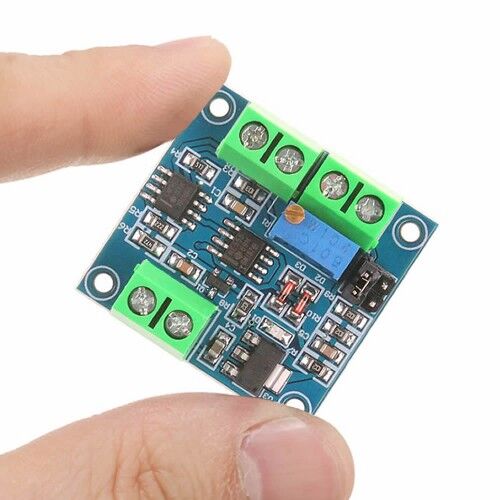

Voltaj to PWM Çevirici Modül, ters bağlantı koruması olmadan çalıştığı için dikkatli bir şekilde beslenmelidir. Modül, yüksek sıcaklık aralığında (-10°C ile 85°C arasında) çalışabilme yeteneği ile dayanıklıdır. Küçük boyutu ve hafifliği sayesinde, çeşitli projelerde kolaylıkla entegre edilebilir.
- Modül çalışma voltajı: DC 7V / 12V
- PWM voltaj seviyesi: 0-5V / 0-10V
- Çıkış PWM frekansı: 50kHz
- PWM duty: %0-100
- Tolerans: %1 / 3
- 4 adet montaj deliği

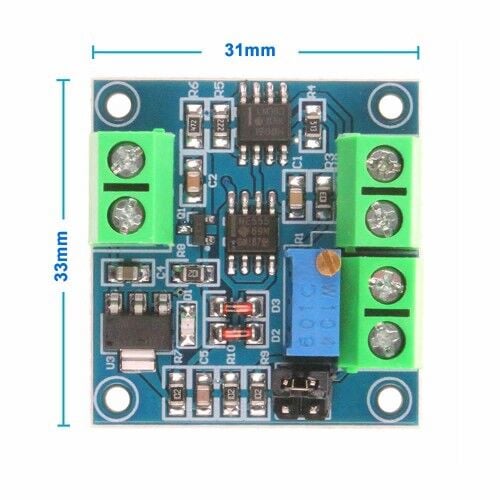

- Kart ölçüleri: 31mm x 33mm
