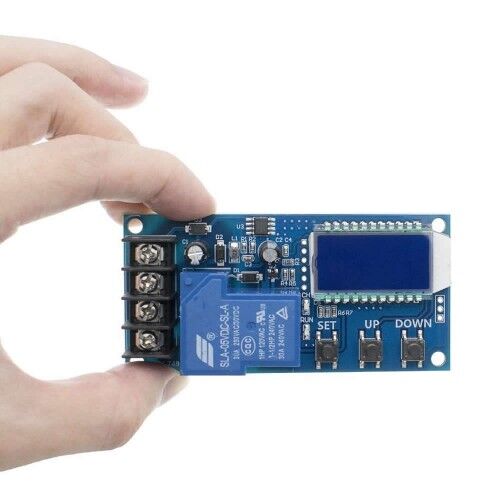

XY-L30A Pil Şarj Kontrol Kartı

XY-L30A 30A Akü Şarj Kontrol Koruma Modülü

12V 24V Batarya Kurşun Asit Jel Akü Lityum Li-lon Pil Dijital Led Ekran

Bu ürün voltaj düşürmez. Pilinize uygun şarj adaptörünün bağlanması kullanıcının sorumluluğundadır.

     Akım kesici özelliği ile akü ve bataryalarınızı güvenle şarj edebileceğiniz fonksiyonel bir üründür. Ürün DC 6-60V aralığında DC gerilim ile çalışır. Doğrudan 220V ile kullanılmaz.  Bu ürün pile bağlanacak şekilde tasarlanmıştır. Pil bağlanmadığında, sistem alt satırda ‘nbE’ göstergesiyle kullanıcıyı uyarır.

     Sol butona uzun basarsanız başlangıç voltajını ayarlarsınız. Sağ butona uzun basarsanız bitiş voltajını ayarlarsınız. Voltaj ayarı için ekstra bir tuş bulunmamaktadır. Girişte verdiğiniz gerilime göre çıkışı otomatik olarak ayarlamaktadır. 12V ve 24V bataryalar için verdiğiniz gerilime göre otomatik olarak algılayarak çalışır.

     Ürün dolu ve boş bataryalarda oluşan voltaj farklılığını göz önünde bulundurarak şarj işlemini başlatıp bitirme özelliğine sahiptir. Örnek olarak 12V luk bir batarya tam doluluğa ulaştığında 13.8V kadarlık bir gerilim üretebilir. Boş iken bu gerilim değeri 11V a kadar düşebilir.

     Kontrol voltaj aralığı DC 6V-60V’tur. Ancak pil voltajı maksimum 48V olmalıdır. Çünkü 48V pil tam şarj olduğunda voltajı 60V seviyesine çıkar.12V girişle 24V pil şarj edemezsiniz veya 48V girişle 12V pil şarj edemezsiniz. Çünkü bu modül yalnızca basit bir ON/OFF anahtarlama kontrolörüdür, çıkış voltajını değiştiremez.

Özellikleri:

• XY-L30A pil şarj kontrol kartı
• Çalışma voltajı: DC 6-60V
• Çalışma akımı:  30A ( 2A ile uzun süre kullanmak röleye zarar verebilir. )
• Güç:  400W   ( Daha yüksek güçte kullanılamaz. 30x60=1800w gücünde değil)

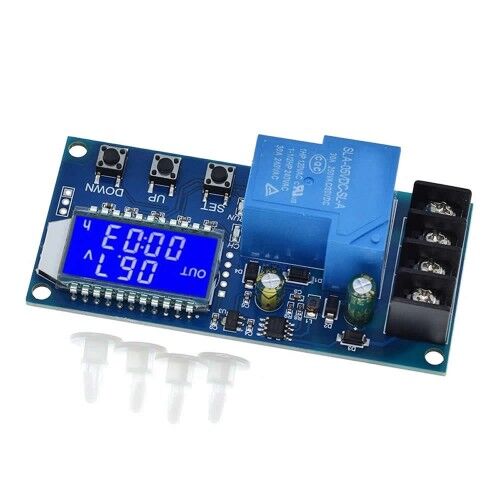

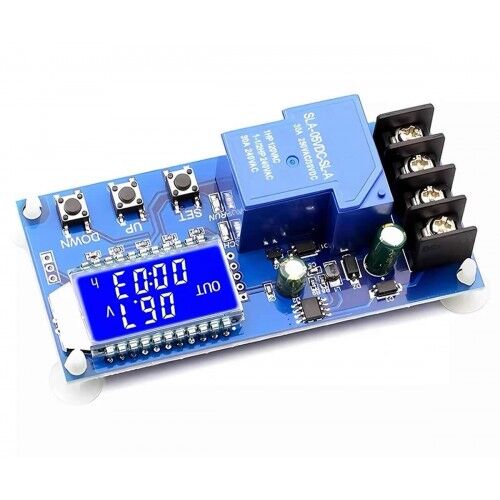

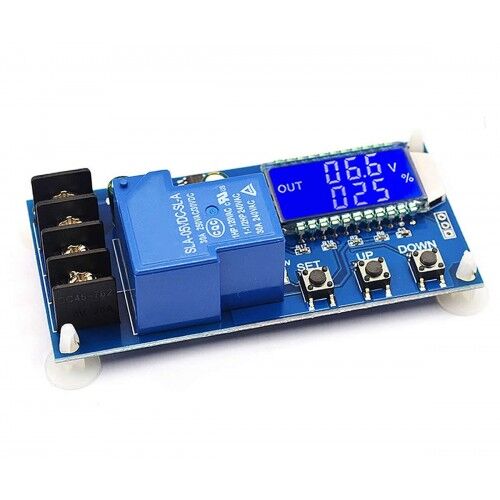

• Mavi lcd ekran: Pil voltajı, pil doluluk yüzdesi, şarj süresi
• Çalışma durumu led göstergesi
• Şarj durumu led göstergesi
• Butonlar:  SET | UP | DOWN

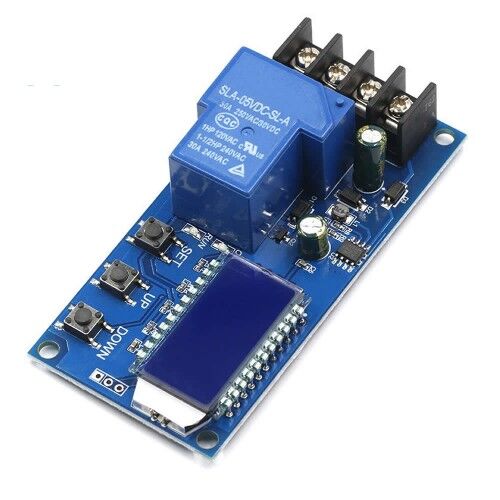

• Röle: Songle 30A Röle, SLA-05VDC-SL-A

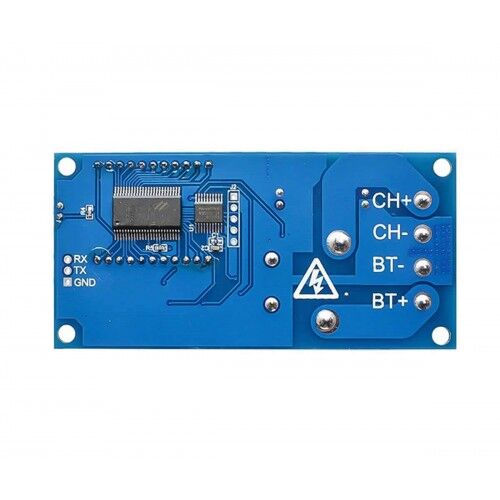

• Uart haberleşme portu ttl  115200, 8, 1
• Pil Uyumluluğu: Lityum / Çok Hücreli Pil Paketleri (2S–14S) / Kurşun Asit
• Şarj süre kayıt fonksiyonu
• Voltaj kontrol hassasiyeti: 0.1V
• Çıkış gerilimi: Direkt çıkış
• Tolerans: +/-0.1V
• Uygulama alanları:  Dc  6V / 60V akü
• 3 adet kontrol butonu
• Uart haberleşme soketi
• Çalışma sıcaklığı:  -20C  /  65C
• Renk:  Mavi
• 4 Adet montaj deliği
• 4 lü bağlantı klemensi

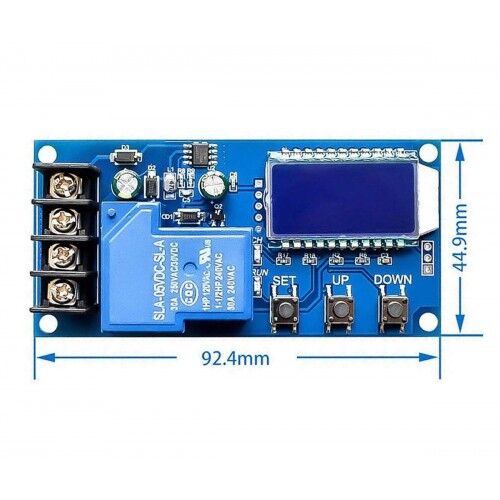

• Boyutlar: 45mm x 93.5mm
• Ağırlık:  58gr

    Piller kapasitelerinin 1/10 ya da 2/10 seviyesinde akım ile şarj edilmesi gerekir. Akım kontrollü bir güç kaynağı yada şarj cihazını ürüne bağlamanız uygun olur. Çok yüksek akım verebilen bir güç kaynağı ile şarj etmemelisiniz. Cihaz üzerindeki rölenin bozulmasına sebep olabilirsiniz.

Kullanım talimatları:  Örnek olarak 12V luk bir batarya şarj edilirken girişten 12V ile 14.8V aralığında bir güç kaynağı bağlantısı yapılır. Şarj başlangıç gerilimi (dn) 11V, bitiş voltajı (up)  ise 13.8V olarak ayarlanır. Bu durumda bataryanızın gerilimi 11V ile 13.8V aralığında iken şarj işlemi sürecektir. Daha yüksek doluluk oranı için bitiş gerilimi 14.4V olarak da ayarlayabilirsiniz yalnız bu durumda bataryanın ve devrenin sıcaklığını kontrol etmenizi gerekir. Yüksek sıcaktan akünüz zarar görebilir.

    Buton açıklaması:
        SET tuşu: Uzun basıldığında parametre ayar moduna girilir. Kısa basarak parametreler arasında geçiş yapılır.
        UP ve DOWN tuşları: Seçilen parametrenin değerini artırmak veya azaltmak için kullanılır. Down şarjı açıp kapatır. Up tuşu süre ve yüzdelik şarj durumunu gösterir.

    Parametreler:
        dn (Alt Voltaj Limiti): Batarya voltajı bu değerin altına düştüğünde şarj işlemi başlar.
        UP (Üst Voltaj Limiti): Batarya voltajı bu değerin üzerine çıktığında şarj işlemi durur.
        OP (Şarj Süresi): Belirli bir süre için şarj işlemi yapılmasını sağlar.

    Bağlantı ve çalışma:

•  Modülü, şarj etmek istediğiniz bataryaya ve uygun bir dc güç kaynağına bağlayın.
•  SET tuşuna uzun basarak ayar moduna girin ve UP/DOWN tuşlarıyla uygun dn ve UP değerlerini belirleyin.
•  OP parametresi ile şarj süresini ayarlayabilirsiniz; varsayılan olarak bu özellik devre dışıdır.
•  Ayarları yaptıktan sonra SET tuşuna kısa basarak kaydedin.
•  Batarya voltajı dn değerinin altına düştüğünde şarj işlemi otomatik olarak başlayacak ve UP değerine ulaştığında duracaktır.
• Parametre ayarı yapılıp çıkış sırasında, alt limit voltajı ‘dn’ üst limit voltajı ‘UP’ değerinden yüksek ayarlanırsa sistem uyarı amaçlı ‘ERR’ yazarak yanıp söner.
• Şarj süresi kayıt fonksiyonu:
• Şarj süresi kontrolü açık değilken, ürün bir tam şarj süresini kaydeder.
• Zaman gösterim arayüzüne girildiğinde, şarj süresini yanıp sönerek gösterir.
• Zaman gösterim arayüzünden çıkıldığında veya bir sonraki şarj başladığında (röle çektiğinde) bu veri silinir.
• Veri yükleme mesaj formatı: Pil voltajı + pil yüzdesi + şarj süresi + şarj durumu  Örnek: 12.0V, 020%, 00:10, OP

Dikkat edilmesi gerekenler:

•     Modül, doğrudan 220V AC ile kullanılmaz; uygun bir DC güç kaynağı gereklidir.
•     12V girişle 24V pil şarj edemezsiniz veya 48V girişle 12V pil şarj edemezsiniz. Çünkü bu modül yalnızca basit bir ON/OFF gerilim kontrolörüdür, çıkış voltajını değiştiremez.
•     Voltaj kontrol modu yalnızca açma/kapama kontrolünü gerçekleştirir. Akımı sınırlayamaz; şarj akımı tamamen şarj cihazınıza bağlıdır.
•     Genellikle şarj akımı pil kapasitesinin %10–15’i olmalıdır.
•     Şarj işlemi sırasında bataryanın ve modülün sıcaklığını düzenli olarak kontrol edin.
•     Çok yüksek akım verebilen bir güç kaynağı kullanmaktan kaçının; bu, modül üzerindeki rölenin zarar görmesine neden olabilir.
•     Eğer şarj akımınız çok yüksek veya pil kapasiteniz çok küçük ise röle sürekli aç/kapa yapar ve ışık yanıp söner. Bu durumda şarj akımını düşürmeniz gerekir.

Paket içeriği:

•   1 Adet XY-L30A Pil şarj Kontrol Kartı

Otomatik Şarj Kontrol Fonksiyonu:

• Voltaj üst limit ‘UP’ ve voltaj alt limit ‘dn’ değerleri ayarlanarak kullanılır.
• Pil voltajı voltaj alt limitinin ‘dn’ altına düştüğünde röle çeker ve şarj cihazı pili şarj etmeye başlar.
• Pil voltajı voltaj üst limiti ‘UP’ değerine ulaştığında röle bırakır ve bir otomatik şarj döngüsü tamamlanmış olur.

Şarj Süresi Kontrol Fonksiyonu: Zaman kontrol fonksiyonu nasıl açılır?

• Parametre ayarına girdikten sonra, OP parametresini sıfırdan farklı bir değere ayarlarsanız zaman kontrol fonksiyonunu açmış olursunuz.
• OP varsayılan parametresi --:--h şeklindedir, bu durumda zaman kontrol fonksiyonu kapalıdır.
• Zaman kontrol fonksiyonu (OP sıfırdan farklı olduğunda) açıldıktan sonra:
• Pil voltajı alt limit ‘dn’ değerine eşit veya altına düştüğünde, şarj cihazı pili şarj etmeye başlar ve sistem zaman saymaya başlar.
• Zamanlama sırasında pil voltajı üst limit ‘UP’ değerine eşit veya üzerine çıktığında röle bırakır.
• OP süresi dolduğunda pil voltajı hâlâ alt limit ‘dn’ değerinin altında ise röle iletimde kalmaya devam eder, şarj süre kontrol fonksiyonu otomatik olarak kapanır ve H:ER yanıp sönerek kullanıcının zaman parametresinin mantıksız ayarlandığını hatırlatır.
• Herhangi bir tuşa basarak bu yanıp sönmeyi durdurabilirsiniz.
• Zaman formatı: 00:59 (00 saat, 59 dakika)
• Maksimum süre 99:59’dur, yani 100 saattir.

Seri Veri Yükleme ve Parametre Ayarlama Fonksiyonu: Sistem UART üzerinden veri yükleme ve parametre ayarlama fonksiyonunu destekler. UART: 115200, 8, 1

• Veri yükleme mesaj formatı:
• Pil voltajı + pil yüzdesi + şarj süresi + şarj durumu
• Örnek: 12.0V,020%,00:10,OP

Komutlar:

• on: Röleleri açmaya yetki ver (enable)
• off: Röleleri açmayı devre dışı bırak (disable)
• start: Veri yüklemeyi başlat
• stop: Veri yüklemeyi durdur
• read: Parametre ayarlarını oku
• dw10.0: Voltaj alt limiti ‘dn’ değerini 10.0V olarak ayarla
• up20.0: Voltaj üst limiti ‘UP’ değerini 20.0V olarak ayarla
• xx:xx: Şarj süresi OP değerini ayarla
• OP: 00:00 : Şarj süresi kontrolünü kapat

Parametre Ayarı:

• SET tuşuna uzun basarak ayar arayüzüne girilir.
• Kısa SET basışı ile ayarlamak istediğiniz parametreler arasında geçiş yapılır.
• Parametre seçildikten sonra UP/DOWN tuşları ile ayar yapılır; kısa basma ve uzun basma (hızlı artırma/azaltma) desteklenir.
• Diğer parametreleri ayarlamak için aynı adımlar tekrarlanır.
• Tüm parametreler ayarlandıktan sonra SET tuşuna uzun basarak kaydedip çıkılır.
