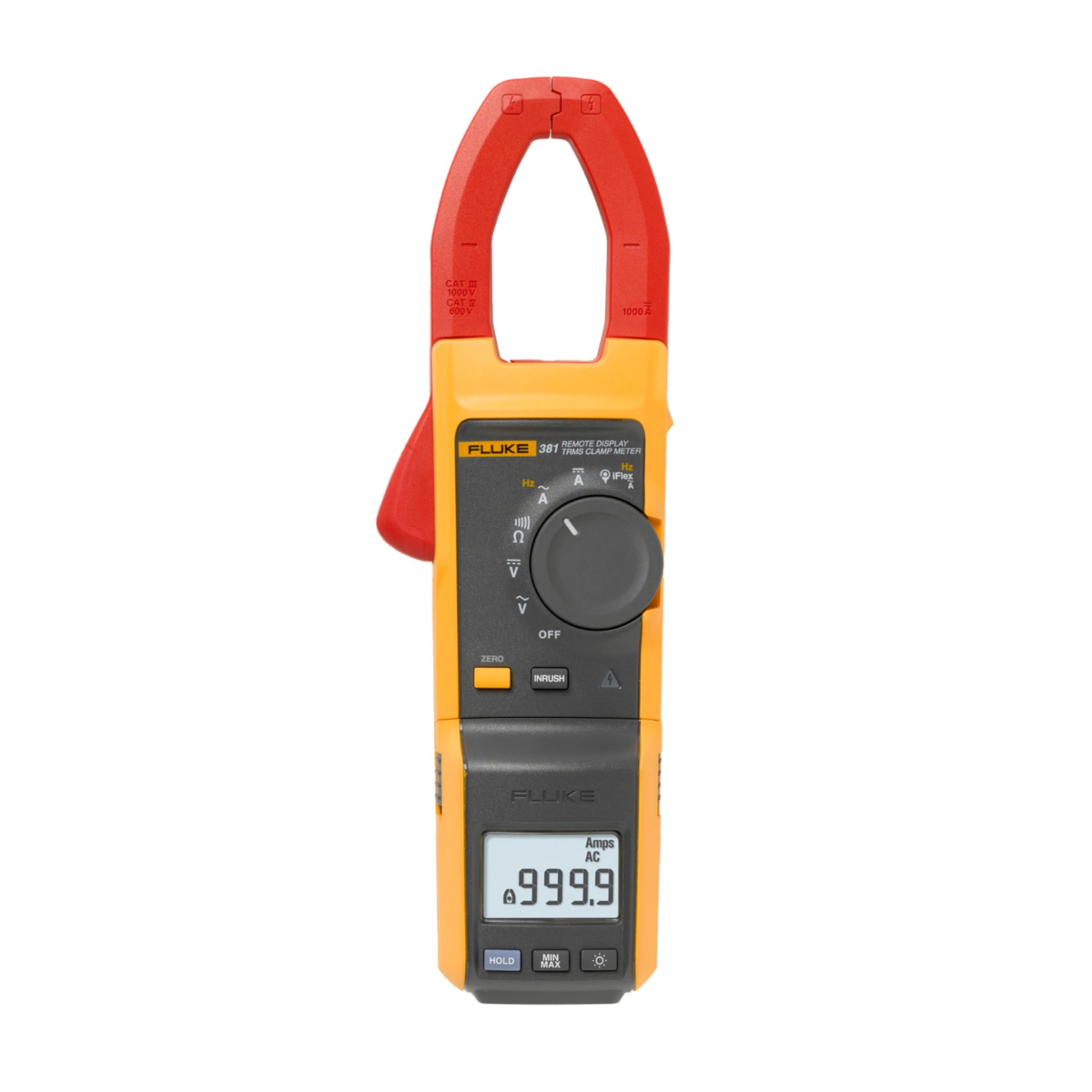

Fluke 381 iFlex Özellikli Uzak Ekranlı AC/DC Pens Metre
Fluke 381 iFlex Özellikli Uzak Ekranlı AC/DC Pens Metre: Yüksek Performans ve Esneklikle Güvenli Ölçümler
Fluke 381 iFlex Özellikli Uzak Ekranlı AC/DC Pens Metre, endüstriyel elektrik sistemlerinde güvenli, hassas ve pratik ölçümler yapmak için mükemmel bir çözümdür. iFlex® esnek akım probu ile donatılmış olan bu cihaz, dar alanlarda ve karmaşık kablolama yapılarında bile kolayca erişim sağlar. Fluke 381'in kablosuz ekran özelliği, tek bir teknisyenin, iki kişi gerektiren işleri tek başına yapabilmesine olanak tanır. Bu yazımızda, Fluke 381’in sunduğu teknik özellikleri, kullanım alanlarını ve sunduğu avantajları detaylı bir şekilde inceleyeceğiz.
Fluke 381 Genel Özellikler
Fluke 381, ölçüm esnekliği sağlamak amacıyla tasarlanmış bir cihazdır. iFlex® esnek akım probu, cihazın ölçüm aralığını 2500 A AC'ye kadar genişletir. Bu sayede daha geniş bir ölçüm yelpazesi sunarken, kablosuz ekran ile 9 metreye kadar uzaktan ölçüm yapmanıza olanak tanır. Güçlü sinyal işleme teknolojisi sayesinde, gürültülü elektrik ortamlarında bile kararlı ölçüm sonuçları elde edebilirsiniz.
Fluke 381 Teknik Özellikler
| Özellik | Detaylar |
| Akım Ölçüm Kapasitesi | 2500 A AC (iFlex® esnek akım probu ile) |
| Gerilim Ölçüm Kapasitesi | 600 V AC, 1000 V DC |
| iFlex® Esnek Akım Probu | Evet, dar alanlarda ölçüm yapma imkânı |
| Kablosuz Ekran Bağlantısı | 9 metreye kadar bağlantı mesafesi |
| Ergonomik Tasarım | Evet, kolay kavrama, koruyucu ekipmanla kullanım |
| Sinyal İşleme Teknolojisi | Mükemmel sinyal işleme, gürültülü ortamlar için |
| Düşük Geçiş Filtresi | Evet, motor başlatma akımını doğru ölçme |

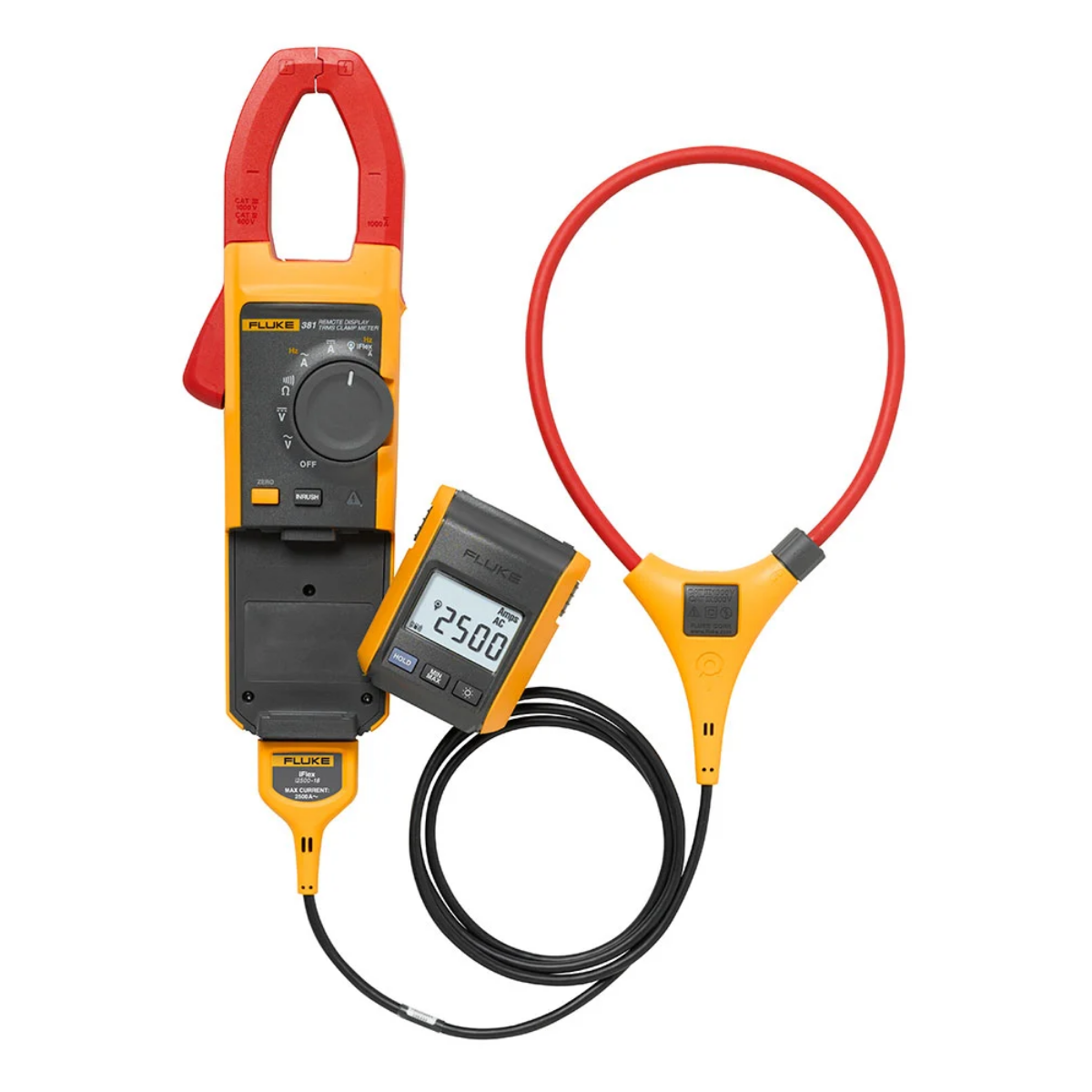

| Görünürlük | Çıkarılabilir manyetik ekran, farklı açılarda görüntülenebilir |
| Güvenlik Sınıfı | CAT IV 600 V, CAT III 1000 V |
| Garanti Süresi | 3 yıl garanti |
| Taşıma Çantası | Yumuşak taşıma çantası |
Fluke 381 Kullanım Alanları
Fluke 381, çok çeşitli endüstriyel ve ticari uygulamalarda etkili bir şekilde kullanılabilir. Aşağıda, Fluke 381'in en yaygın kullanım alanlarını bulabilirsiniz:

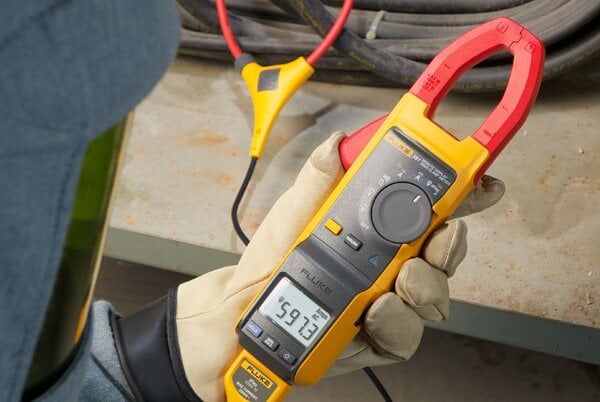

- Elektrik Arızası Tespiti ve Bakım: Fluke 381, kesinti hatalarını tespit etmek ve arıza analizi yapmak için idealdir. Kablosuz ekran özelliği, tek bir teknisyenin, odada dolaşarak ölçümleri uzaktan okumasına olanak tanır, böylece güvenli bir mesafede kalabilir ve işlem sırasında koruyucu ekipmanları çıkarabilir.
- Endüstriyel Elektrik Sistemleri: Fluke 381, endüstriyel elektrik sistemlerinde yüksek doğrulukla akım, gerilim ve motor başlatma akımı ölçümleri yapar. iFlex® probu, dar alanlardaki kablolara kolayca erişim sağlar.
- HVAC Sistemleri: HVAC sistemlerinde motor başlatma akımı ve diğer elektriksel bileşenlerin ölçülmesi için Fluke 381 mükemmel bir seçimdir. Düşük geçiş filtresi, motor sürücülerinin doğru ölçülmesini sağlar.
- Elektrik Tesisatları: Elektrik tesisatları ve sistemlerdeki arıza tespiti ve bakım işlemleri için kullanılabilir. 1000 V DC gerilim ölçümü ile yüksek voltajlı sistemlerde güvenli testler yapılabilir.
- Güneş Enerjisi Sistemleri: Güneş enerjisi sistemlerinde doğru akım ölçümleri ve düşük voltaj ölçümleri yapılabilir. Fluke 381'in kablosuz ekran özelliği, güneş enerjisi sistemlerinde geniş alanlarda pratik test yapmayı kolaylaştırır.
Fluke 381 Avantajları
Fluke 381, sunduğu birçok avantajla sektördeki profesyonellerin tercihi haline gelmiştir. İşte bu cihazın sunduğu bazı önemli avantajlar:
- iFlex® Esnek Akım Probu: 2500 A AC ölçüm kapasitesine sahip iFlex® probu, dar alanlardaki kablolara erişimi kolaylaştırır. Esnek yapısı sayesinde şekilsiz iletkenlerde bile doğru ölçüm yapılabilir.
- Kablosuz Ekran Bağlantısı: 9 metreye kadar ekranı kablosuz olarak taşıyabilme özelliği, tek bir teknisyenin birden fazla işlemi güvenli ve hızlı bir şekilde yapmasına olanak tanır. Bu özellik, özellikle dar alanlarda çalışırken oldukça faydalıdır.
- Ergonomik ve Taşınabilir Tasarım: Cihazın ergonomik yapısı, uzun süreli kullanımlarda bile rahat kullanım sağlar. Ayrıca, koruyucu ekipmanla kullanım kolaylığı sağlar.
- Gelişmiş Sinyal İşleme: Entegre düşük geçiş filtresi ve son teknoloji sinyal işleme, gürültülü elektrik ortamlarında bile doğru ölçüm yapılmasını sağlar. Motor başlatma akımının doğru ölçülmesi için tescilli ani akım ölçüm teknolojisi kullanılır.
- Güvenlik: CAT IV 600 V ve CAT III 1000 V güvenlik sınıfı ile Fluke 381, yüksek güvenlik gereksinimlerine sahip elektrikli sistemlerde güvenle kullanılabilir.

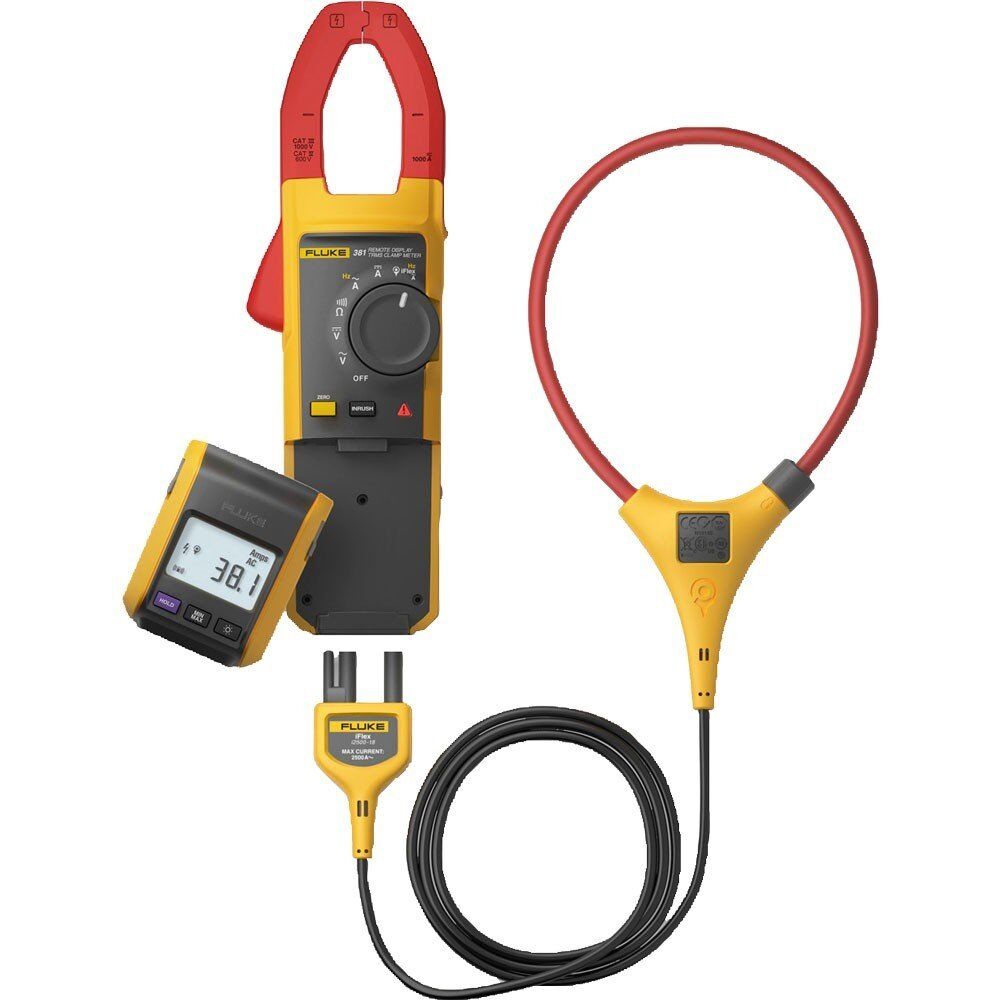

Fluke 381 Modeli ve Paket İçeriği
Fluke 381, aşağıdaki aksesuarlarla birlikte gelir:
- Fluke 381 iFlex Özellikli Uzak Ekranlı AC/DC Pens Metre
- Yumuşak taşıma çantası
- iFlex® esnek akım probu (2500 A)
- TL75 test uçları
- Beş AAA alkalin pil
- Kaplanmış talimat kartı
- Güvenlik bilgileri sayfası
Bu aksesuarlar, cihazın kullanımını daha verimli hale getirir ve güvenli bir şekilde taşınmasını sağlar.
Sonuç
Fluke 381 iFlex Özellikli Uzak Ekranlı AC/DC Pens Metre, yüksek performans, güvenlik ve esneklik sunan endüstriyel bir ölçüm cihazıdır. iFlex® esnek akım probu, kablosuz ekran özelliği ve gelişmiş sinyal işleme teknolojisi ile bu cihaz, profesyonel elektrik mühendisleri ve teknisyenler için mükemmel bir çözümdür. Eğer güvenli, hızlı ve doğru ölçümler yapmanız gerekiyorsa, Fluke 381 tam ihtiyacınıza uygun bir çözüm olacaktır.
| Elektrik Teknik Özellikleri | ||||
| Çene aracılığıyla AC Akımı | ||||
| Aralık | 999.9 A | |||
| Çözünürlük | 0,1 A | |||
| Hassaslık | %2 ± 5 hane (10-100 Hz) | |||
| %5 ± 5 hane (100-500 Hz) | ||||
| Crest Faktörü (50/60 Hz) | 500 A | |||
| 'da 3, 600 A | ||||
| 'da 2,5; 1000 A | ||||
| 'da 1,42; Crest Faktörü > 2 için %2 ekleyin | ||||
| Esnek Akım Test Probu üzerinden AC Akım | ||||
| Aralık | 999.9 A / 2500 A (45 Hz – 500 Hz) | |||
| Çözünürlük | 0,1 A / 1 A | |||
| Hassaslık | % 3 ± 5 basamak | |||
| Crest Faktörü (50/60 Hz) | 1100 A | |||
| 'da 3.0, 1400 A | ||||
| 'da 2.5; 2500 A | ||||
| 'da 1.42; | ||||
| Crest Faktörü > 2 için %2 ekleyin | ||||
| Konum Hassasiyeti | ||||
| Optimum nokta ile mesafe | ||||
| i2500-10 Fleks | i2500-18 Fleks | Hata | ||
| A | 12,7 mm (0,5 inç) | 35,6 mm (1,4 inç) | ±%0,5 | |
| B | 20,3 mm (0,8 inç) | 50,8 mm (2,0 inç) | ±%1,0 | |
| C | 35,6 mm (1,4 inç) | 63,5 mm (2,5 inç) | ±%2.0 | |
| Ölçüm belirsizliğinde, optimum konumda bir merkezi primer iletken, harici elektrikli ya da manyetik alan bulunmaması ve çalışma sıcaklığı aralığında bulunulduğu varsayılmaktadır. | ||||
| DC Akımı | ||||
| Aralık | 999.9 A | |||
| Çözünürlük | 0,1 A | |||
| Hassaslık | %2 ± 5 basamak | |||
| AC Gerilimi | ||||
| Aralık | 600 V /1000 V | |||
| Çözünürlük | 0,1 V / 1 V | |||
| Hassaslık | %1,5 ± 5 basamak (20 – 500 Hz) | |||
| DC Voltaj | ||||
| Aralık | 600.0 V /1000 V | |||
| Çözünürlük | 0,1 V / 1 V | |||
| Hassaslık | % 1 ± 5 basamak | |||
| Frekans - Çene Üzerinden | ||||
| Aralık | 5.0 – 500.0 Hz | |||
| Çözünürlük | 0,1 Hz | |||
| Hassaslık | %0,5 ± 5 basamak | |||
| Tetik Düzeyi | 5 – 10 Hz, ≥ 10 A | |||
| 10 – 100 Hz, ≥ 5 A | ||||
| 100 – 500 Hz, ≥ 10 A | ||||
| Esnek Akım Probu üzerinden Frekans | ||||
| Aralık | 5,0 - 500,0 Hz | |||
| Çözünürlük | 0,1 Hz | |||
| Hassaslık | %0,5 ± 5 basamak | |||
| Tetik Düzeyi | 5 – 20 Hz, ≥ 25 A | |||
| 20 – 100 Hz, ≥ 20 A | ||||
| 100 – 500 Hz, ≥ 25 A | ||||
| Direnç | ||||
| Aralık | 600 Ω/6 kΩ/60 kΩ | |||
| Çözünürlük | 0,1 Ω/1 Ω/10 Ω | |||
| Hassaslık | % 1 ± 5 basamak | |||
| Mekanik Özellikler | ||||
| Boyut (U x G x Y) | 277 x 88 x 43 mm (uzak birim için 55 mm) | |||
| Ağırlık | 350 g | |||
| Ağız Açıklığı | 34 mm | |||
| Esnek Akım Probu Çapı | 7,5 mm | |||
| Esnek Akım Probu Kablo Uzunluğu | 1,8 m | |||
| (kafa ile elektronik konnektör arası) | ||||
| Ortam Özellikleri | ||||
| Çalışma Sıcaklığı | -10°C - +50°C | |||
| Depolama Sıcaklığı | -40°C - +60°C | |||
| Çalışma Nemi | Yoğuşmasız (< 10°C) | |||
| ≤ %90 Bağıl Nem (10°C ila 30°C'de) | ||||
| ≤ %75 Bağıl Nem (30°C - 40°C'de) | ||||
| ≤ %45 Bağıl Nem (40°C - 50°C'de) | ||||
| (Yoğuşmasız) | ||||
| Çalışma Yüksekliği | 2000 metre | |||
| Depolama Yüksekliği | 12.000 metre | |||
| EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 | |||
| ETSI EN 300 328 V1.7.1:2006 | ||||
| , ETSI EN 300 489 V1.8.1:2008 | ||||
| , FCC Bölüm 15 Alt Bölüm C Kısım 15.207, 15.209, 15.249 | ||||
| FCCID: T68-F381 | ||||
| RSS-210 IC: 6627A-F381 | ||||
| Sıcaklık Katsayıları | 28°C derecenin üzerindeki veya 18°C derecenin altındaki her bir °C derece için 0,1 x oranında belirtilen hassasiyet ekleyin | |||
| Kablosuz Frekansı | 2,4 GHz ISM Bandı 10 metre menzil | |||
| Güvenlik Uyumluluğu | ANSI/ISA S82.02.01:2004 | |||
| CAN/CSA-C22.2 No. 61010-1-04 | ||||
| IEC/EN 61010-1:2001'den 1000V CAT III, 600V CAT IV'e kadar. | ||||
| Çift Yalıtım Klirensi | IEC 61010-2-032 uyarınca | |||
| Çift Yalıtım Yayılımı | IEC 61010-1 uyarınca | |||
