Fluke 393 FC 1500v Pens Ampermetre

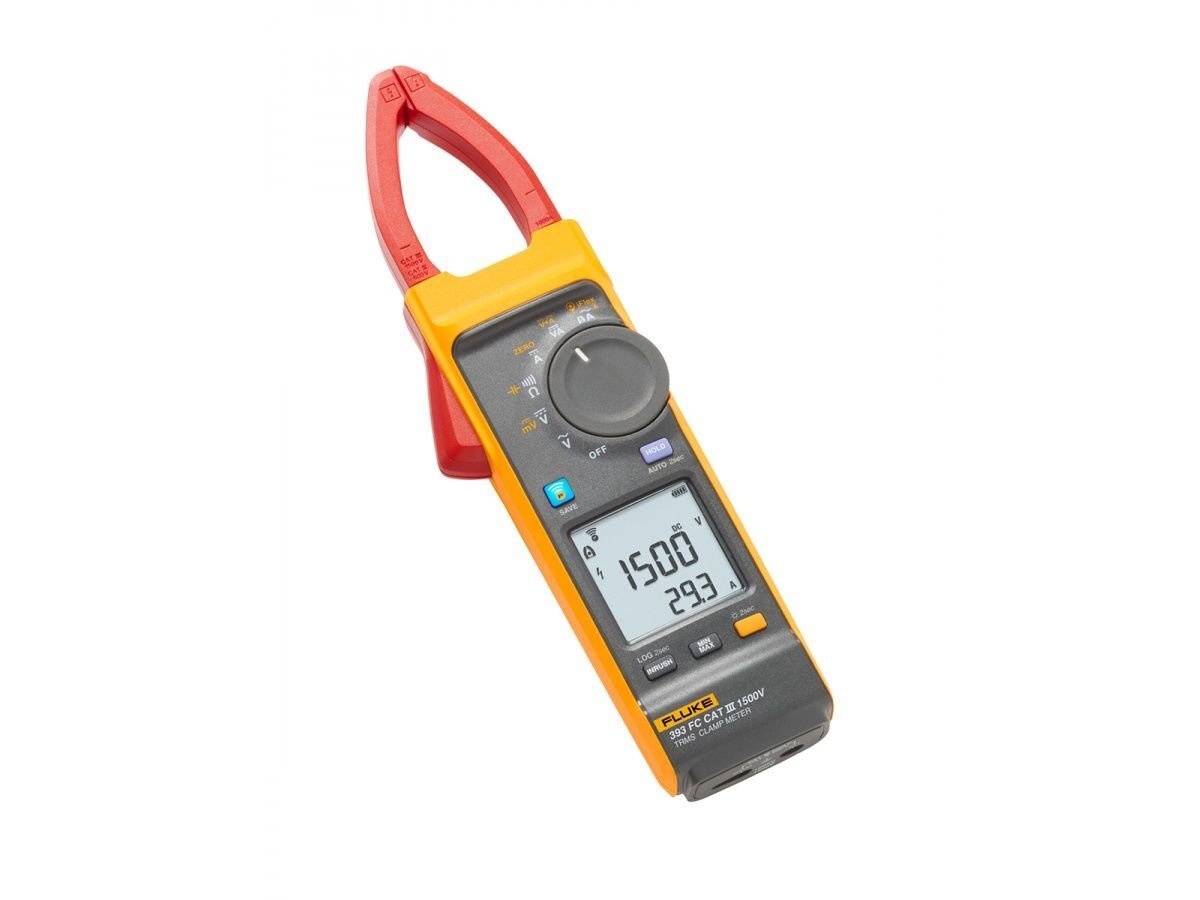

Fluke 393 FC 1500V Pens Ampermetre: Yüksek Voltajlı Elektriksel Sistemlerde Güvenli ve Hassas Ölçüm
Fluke 393 FC 1500V True-RMS Pens Ampermetre, yüksek voltajlı DC ortamlarında çalışan profesyoneller için mükemmel bir ölçüm cihazıdır. Güneş enerjisi dizilimlerinden, rüzgar enerjisi sistemlerine, elektrikli demiryollarından veri merkezleri pil bankalarına kadar birçok endüstriyel uygulama için ideal bir çözümdür. Bu cihaz, sunduğu gelişmiş özellikleriyle yüksek güvenlikli ölçümler yapmanızı sağlar. Bu yazımızda, Fluke 393 FC'nin teknik özelliklerini, kullanım alanlarını ve sunduğu avantajları detaylı olarak ele alacağız.
Fluke 393 FC 1500V Pens Ampermetre Genel Özellikler
Fluke 393 FC, yüksek voltajlı DC sistemler için özel olarak tasarlanmış bir True-RMS pens ampermetredir. 1500 V DC ve 1000 V AC'ye kadar gerilim ölçüm kapasitesi ve 999,9 A DC veya AC akım ölçüm kapasitesi ile geniş bir ölçüm yelpazesi sunar. Ayrıca, iFlex esnek akım probu ile AC akım ölçümlerini 2500 amper değerine kadar yapabilirsiniz. Fluke 393 FC, IP54 sınıfı su ve toz geçirmezlik derecesi ile dış mekan kullanımına uygundur ve güneş enerjisi sistemleri gibi açık hava uygulamalarında kullanılabilir.
Fluke 393 FC Teknik Özellikler
| Özellik | Detaylar |
| Gerilim Ölçüm Kapasitesi | 1500 V DC ve 1000 V AC |
| Akım Ölçüm Kapasitesi | 999,9 A DC veya AC |
| iFlex Esnek Akım Probu | Evet, 2500 A AC ölçüm kapasitesi |
| Sertifikalar ve Güvenlik | CAT III 1500 V DC |
| IP Sınıfı | IP54, suya ve toza karşı dayanıklı |
| Ses Polarite Göstergesi | Evet, yanlış bağlantıları önler |
| Görsel Süreklilik Göstergesi | Evet, parlak yeşil ışıklı ekran |
| Kullanım Alanı | Güneş enerjisi, rüzgar enerjisi, veri merkezleri |
| Taşıma Çantası | Birinci sınıf taşıma çantası |
| Manyetik Askı Kayışı | Evet |
Fluke 393 FC Kullanım Alanları
Fluke 393 FC, birçok endüstriyel alanda kullanıma uygundur. Bu cihazın sunduğu güçlü özellikler sayesinde, farklı uygulamalarda verimli ve güvenli ölçümler yapılabilir. İşte Fluke 393 FC'nin yaygın kullanım alanları:

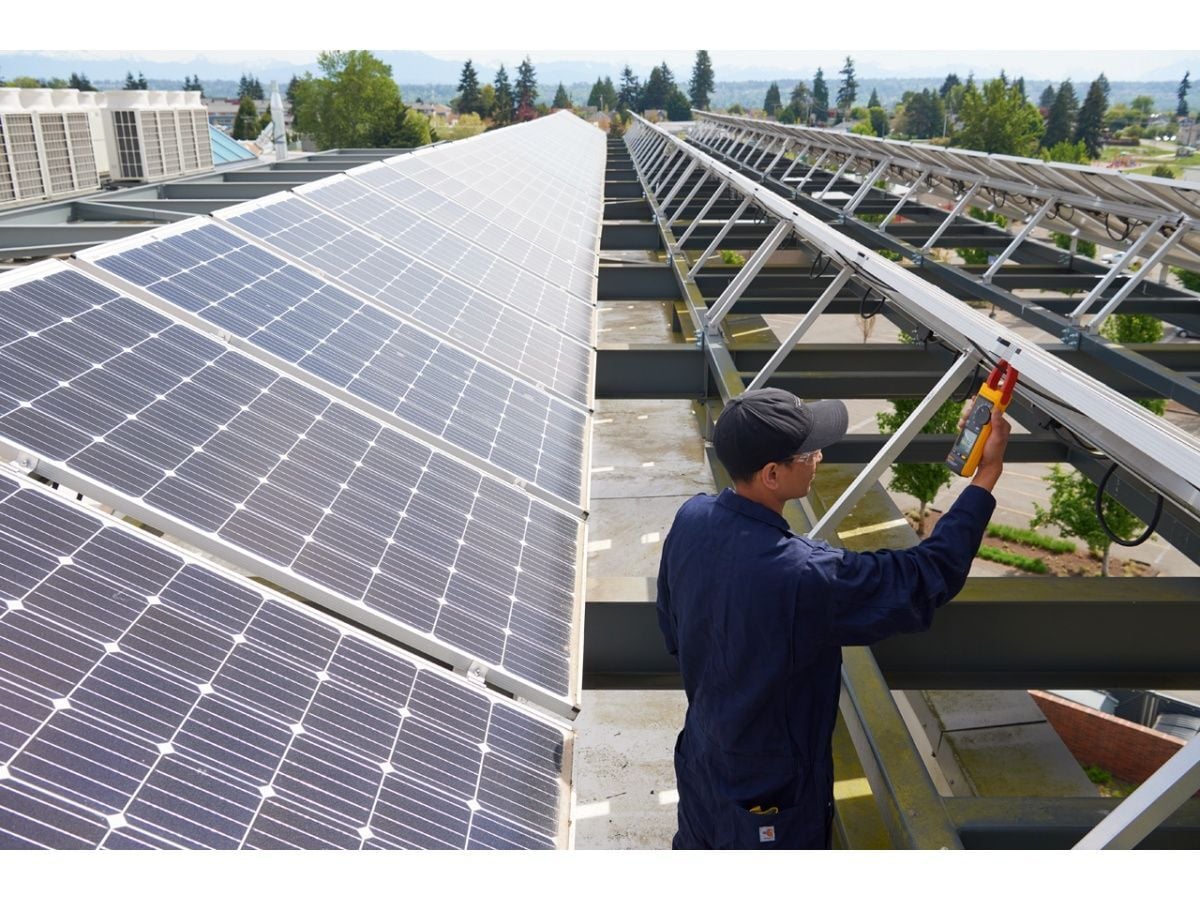

- Güneş Enerjisi Sistemleri: Fluke 393 FC, yüksek voltajlı DC sistemlerde güvenli ölçümler yapmanızı sağlar. Güneş enerjisi sistemlerinin verimli çalışmasını sağlamak için gereken hassas ölçümleri sunar.
- Rüzgar Enerjisi Sistemleri: Rüzgar enerjisi tesisatlarının bakım ve denetimi sırasında, Fluke 393 FC'nin sağladığı doğru ölçümler, sistemlerin verimliliğini artırır.

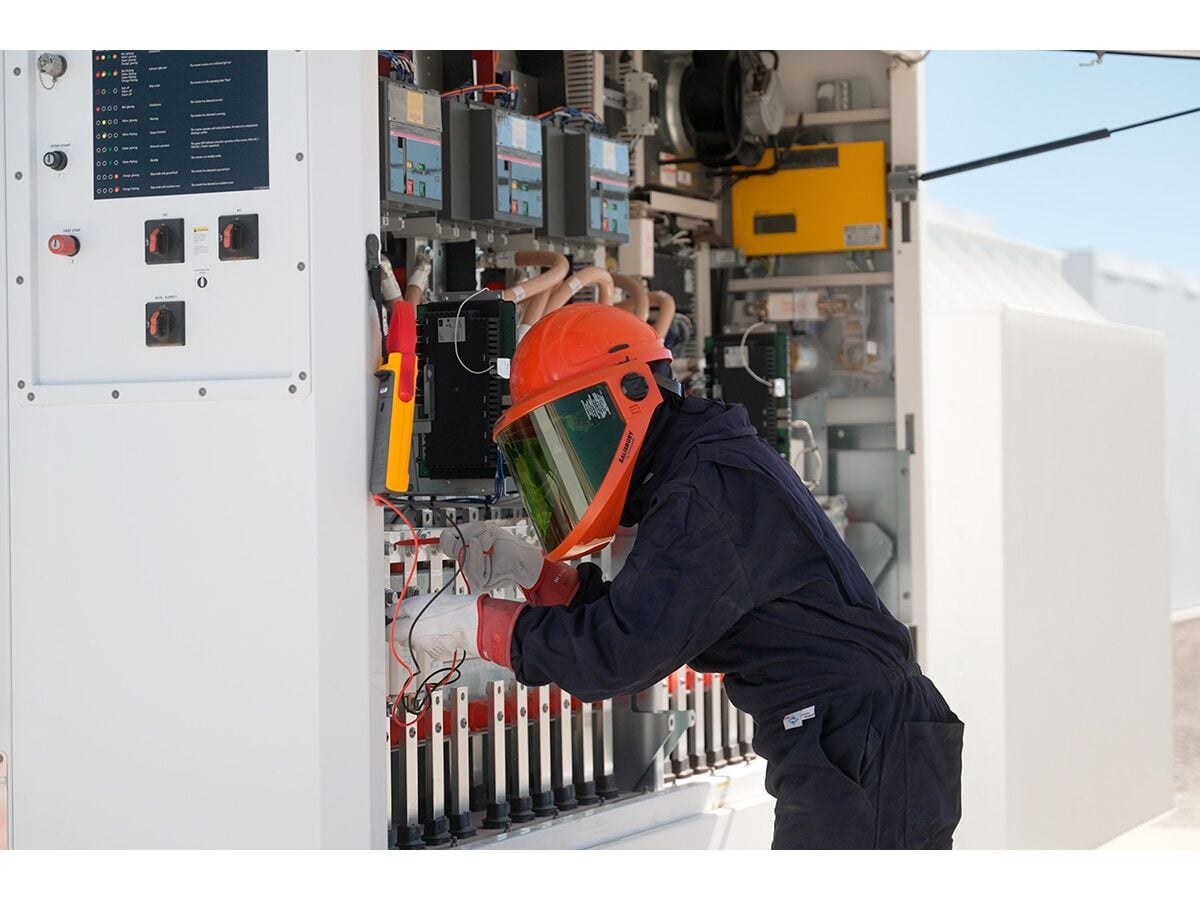

- Veri Merkezleri Pil Bankaları: Veri merkezlerinde kullanılan pil bankalarının doğru çalışmasını sağlamak için, Fluke 393 FC yüksek güvenlik ve doğrulukla ölçüm yapabilir.
- Elektrikli Demiryolları: Elektrikli demiryolu sistemlerinde, yüksek voltajlı DC ölçümleri yapmak için idealdir. Fluke 393 FC'nin sağlam yapısı, dış mekanlarda uzun süreli kullanım sağlar.
- DC Güç Ölçümü: Fluke 393 FC, DC güç ölçümü yapabilme kapasitesine sahiptir ve kVA cinsinden güç ölçümü ile verimli çalışır.
Fluke 393 FC Avantajları
Fluke 393 FC'nin sunduğu birçok avantaj, bu cihazı endüstriyel kullanıcılar için vazgeçilmez kılar. İşte Fluke 393 FC’nin sunduğu bazı önemli avantajlar:
- Güvenli Ölçümler: CAT III 1500 V dereceli güvenlik sınıfı ile yüksek voltajlı DC ve AC sistemlerde güvenli ölçüm yapabilirsiniz. Bu özellik, yüksek gerilimli sistemlerde çalışırken güvenliğinizi sağlar.
- Yüksek Akım Ölçüm Kapasitesi: iFlex esnek akım probu ile AC akım ölçüm kapasitesini 2500 A’ya kadar genişletebilir, özellikle dar alanlarda bile hassas ölçümler yapabilirsiniz.
- Dış Mekan Kullanımı İçin Dayanıklılık: IP54 sınıfı su ve toz geçirmezlik derecesi sayesinde, Fluke 393 FC açık hava uygulamalarında, güneş enerjisi ve rüzgar enerjisi sistemlerinde rahatlıkla kullanılabilir.

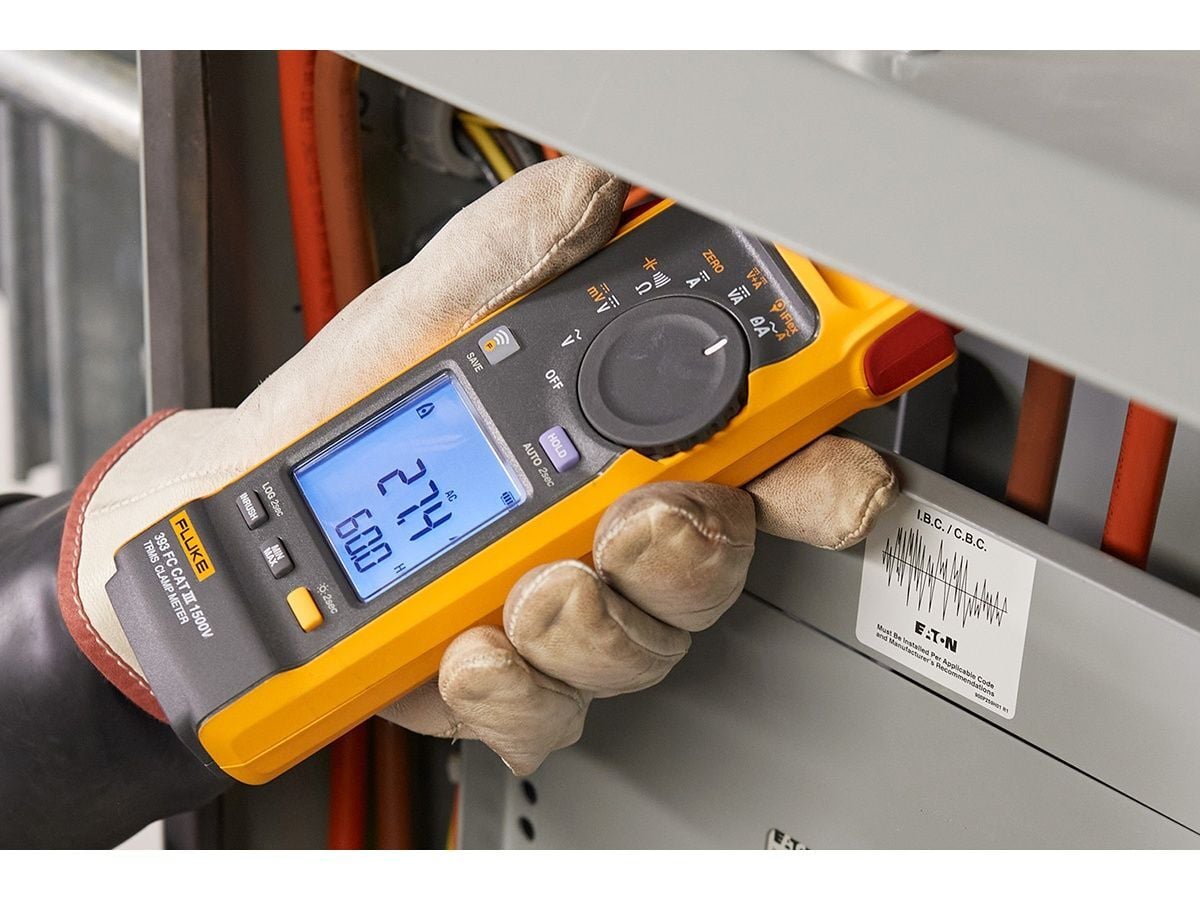

- Ses ve Görsel Göstergeler: Ses polarite göstergesi ve görsel süreklilik göstergesi, yanlış bağlantıları engeller ve karanlık, gürültülü ortamlarda çalışmanızı kolaylaştırır.
- Fluke Connect Uyumluluğu: Fluke 393 FC, test sonuçlarının kaydedilmesi ve raporlanması için Fluke Connect yazılımı ile uyumlu çalışır. Bu, işlerinizi dijital ortamda kolayca takip etmenizi sağlar.
Fluke 393 FC Modeli ve Paket İçeriği

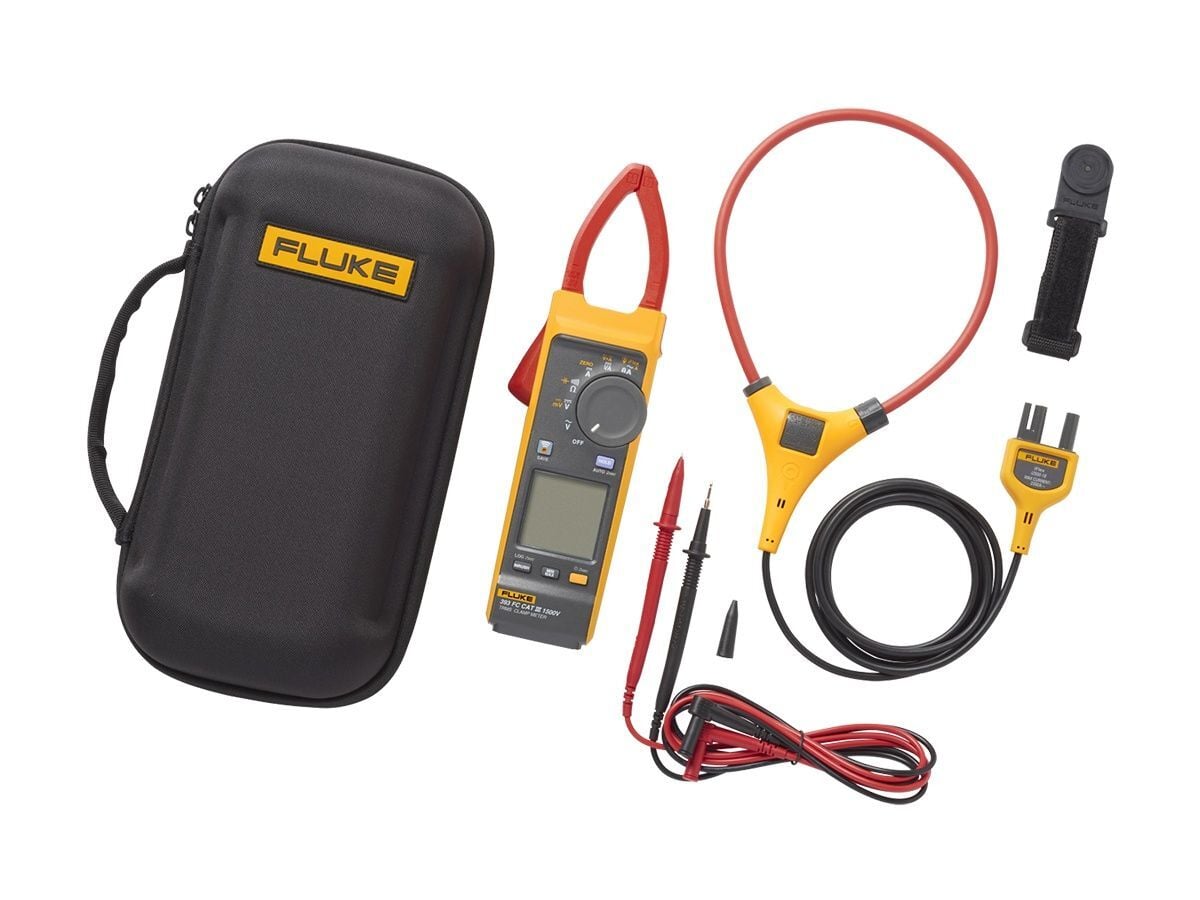

Fluke 393 FC modeli, aşağıdaki aksesuarlarla birlikte gelir:
- iFlex'li Fluke 393 FC CAT III 1500 V True-RMS Pens Metre
- Test uçları (CAT III 1500 V dereceli)
- iFlex 18 inç esnek akım probu
- TPAK manyetik askı kayışı
- Birinci sınıf taşıma çantası
Bu aksesuarlar, cihazın kullanımını son derece pratik hale getirir ve dış mekanlarda güvenli bir şekilde taşımanızı sağlar.
Sonuç
Fluke 393 FC 1500V True-RMS Pens Ampermetre, yüksek güvenlikli ve hassas ölçümler yapmak isteyen profesyonel kullanıcılar için mükemmel bir tercihtir. Gelişmiş özellikleri, dayanıklı yapısı ve Fluke Connect uyumluluğu ile bu cihaz, endüstriyel elektrik sistemlerinin verimli çalışmasını sağlamak için gerekli tüm araçları sunar. Güneş enerjisi, rüzgar enerjisi ve veri merkezleri gibi yüksek voltajlı DC sistemlerde güvenli ve doğru ölçümler yapmak için Fluke 393 FC’yi tercih edebilirsiniz.
| Herhangi bir Terminal ve Topraklama Arasındaki Maksimum Gerilim: | |||
| AC | 1000V | ||
| DC | 1500V | ||
| Piller | 2 AA IEC LR6 alkalin | ||
| Ekran Tipi | Arkadan aydınlatmalı çift ekran | ||
| Otomatik Kapanma | 20 dakika | ||
| Elektriksel Doğruluk | Doğruluk, kalibrasyondan sonraki 1 yıl için, 18 °C ile 28 °C çalışma sıcaklıklarında, %0 ile %75 bağıl nemde belirtilir. | ||
| Sıcaklık Katsayıları | Her °C > 28 °C veya < 18 °C için 0,1 x belirtilen doğruluk ekleyin | ||
| AC Akımı: Çene | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 + 5 basamak (10 Hz - 100 Hz) | ||
| %2,5 + 5 basamak (100 Hz - 500 Hz) | |||
| Tepe Faktörü (50/60 Hz) | 2,5 @600.0 A | ||
| 3.0 @500.0 A | |||
| 1.42 @999.9 A | |||
| C.F için %2 ekleyin >2 | |||
| AC Akım: Esnek Akım Probu | |||
| Aralık | 999,9 A | ||
| 2500 A | |||
| Çözünürlük | 0,1 A (≤999,9 A) | ||
| 1 A (≤2500 A) | |||
| Doğruluk | %3 RD + 5 basamak (10 Hz - 500 Hz) | ||
| Tepe Faktörü (50/60Hz) | 2,5 @1400 A | ||
| 3.0 @1100A | |||
| 1.42@2500 A | |||
| C.F için %2 ekleyin>2 | |||
| Konum Hassasiyeti | |||
| Optimum Değerden Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata |
| A | (12,7 mm)'de 0,5 | (35,6 mm)'de 1,4 | ±%0.5 |
| B | (20,3 mm)'de 0,8 | (50.8 mm)'de 2,0 | ±%1,0 |
| C | (35,6 mm)'de 1,4 | (63,5 mm)'de 2,5 | ±%2,0 |
| Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda olduğunu, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar. | |||
| DC Akımı | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 RD + 5 basamak[1] ([1] Ofsetleri telafi etmek için SIFIR (B) işlevini kullanırken.) | ||
| Alternatif Akım Gerilimi | |||
| Aralık | 600.0 V | ||
| 1000 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1000 V) | |||
| Doğruluk | %1 RD + 5 basamak (20 Hz - 500 Hz) | ||
| DC Gerilimi | |||
| Aralık | 600.0 V | ||
| 1500 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1500 V) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| mV dc | |||
| Aralık | 500.0 Mv | ||
| Çözünürlük | 0.1 mV | ||
| Doğruluk | %1 RD + 5 basamak | ||
| Amper Frekansı: Çene | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 10 Hz, ≥10 A | ||
| 10 Hz - 100 Hz, ≥5 A | |||
| 100 Hz - 500 Hz, ≥10 A | |||
| Amper Frekansı: Esnek Akım Probu | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥25 A | ||
| 20 Hz - 100 Hz, ≥20 A | |||
| 100 Hz - 500 Hz, ≥25 A | |||
| Gerilim Frekansı | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥5 V | ||
| 20 Hz - 100 Hz, ≥5 V | |||
| 100 Hz - 500 Hz, ≥10 V | |||
| DC Gücü | |||
| Aralık | 600.0 kVA (600.0 V dc aralığı) | ||
| 1500 kVA (1500 V dc aralığı) | |||
| Çözünürlük | 0.1 kVA | ||
| 1 kVA | |||
| Doğruluk | %2 RD + 2.0 kVA | ||
| %2 RD + 20 kVA | |||
| Direnç | |||
| Aralık | 600.0 Ω | ||
| 6000 Ω | |||
| 60,00 kΩ | |||
| Çözünürlük | 0.1 Ω (≤600.0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0,01 kΩ (≤60,00 kΩ) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kapasitans | |||
| Aralık | 100.0 μF | ||
| 1000 μF | |||
| Çözünürlük | 0.1 μF (≤100.0 μF) | ||
| 1 μF (≤1000 μF) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kalkış Tetik Seviyesi | 5:00 ÖÖ | ||
| Mekanik | |||
| Boyut (U x G x Y) | 281 mm x 84 mm x 49 mm | ||
| Ağırlık (pillerle birlikte) | 520 g | ||
| Çene Açıklığı | 34 mm | ||
| Esnek Akım Probu Çapı | 7,5 mm | ||
| Esnek Akım Probu Kablo Uzunluğu(elektronik konnektöre kafa) | 1,8 m | ||
| Çevresel Özellikler | |||
| Çalışma Sıcaklığı | -10 °C ile 50 °C | ||
| Depolama Sıcaklığı | -40 °C ile 60 °C | ||
| Çalışma Nemi | Yoğuşmasız (<10°C) | ||
| ≤90 % RH (10 °C ile 30 °C'de) | |||
| ≤75 % RH (30 °C ile 40 °C'de) | |||
| ≤45 % RH (40 °C ile 50 °C'de) | |||
| Çalışma İrtifası | 2000 m | ||
| Depolama Yüksekliği | 12 000 m | ||
| Giriş Koruması (IP) Derecesi | IEC 60529: IP54 durma halinde | ||
| Elektromanyetik Uyumluluk (EMC) | |||
| Uluslararası | IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A | ||
| Grup 1: Ekipman, ekipmanın kendi dahili işlevi için gerekli olan iletken olarak birleştirilmiş radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır. | |||
| A Sınıfı: Ekipman, konutlar ve konut amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. | |||
| Dikkat: Bu ekipman konut ortamlarında kullanılmak üzere tasarlanmamıştır ve bu tür ortamlarda radyo alımına yeterli koruma sağlamayabilir. | |||
| Emniyet | |||
| Genel | IEC 61010-1, Kirlilik Derecesi 2 | ||
| Ölçüm | IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V | ||
| IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V | |||
| Kablosuz Radyo | |||
| Radyo frekansı sertifikası | FCC ID: T68-FBLE, IC: 6627A-FBLE | ||
| Kablosuz Radyo Frekans Aralığı | 2400 MHz - 2483,5 MHz | ||
| Çıkış Gücü | <100 mW | ||
| BASİTLEŞTİRİLMİŞ AB UYGUNLUK BEYANI | |||
| İşbu belge ile Fluke, bu Üründe bulunan radyo ekipmanının 2014/53/EU Yönergesi ile uyumlu olduğunu beyan eder.AB beyannamesinin tam metnine aşağıdaki internet adresinden ulaşılabilir | |||
