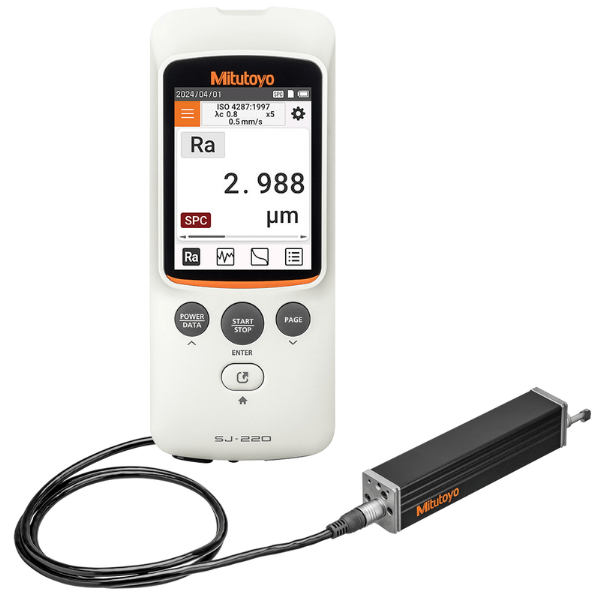

Mitutoyo SJ-220 Taşınabilir Yüzey Pürüzlülük Ölçüm Cihazı
Mitutoyo SJ-220 Taşınabilir Yüzey Pürüzlülük Ölçüm Cihazı

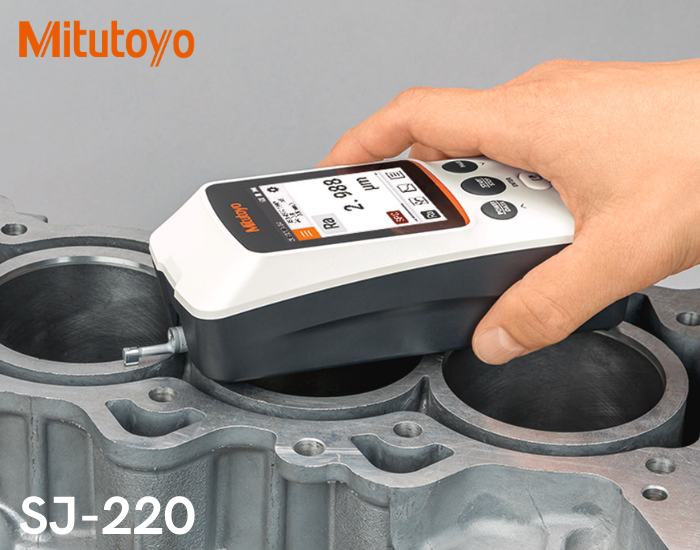

Mitutoyo SJ-220, kolay ve en doğru saha ölçümleri için tasarlanmış kompakt ve yüksek performanslı bir yüzey pürüzlülük test cihazıdır. Kullanıcı dostu dokunmatik ekranı, kablosuz bağlantı özelliği ve tek şarjla 1.000 ölçüme kadar dayanabilen uzun pil ömrü sayesinde SJ-220, büyük ve hantal ekipmanlara ihtiyaç duymadan yüksek hassasiyet ve verimlilik sunar. Gelişmiş teknolojisi, en güncel ISO 21920 standartlarına uygun şekilde doğru pürüzlülük değerlendirmesi sağlar ve cihazı her üretim ortamında kalite kontrol için vazgeçilmez bir araç haline getirir.

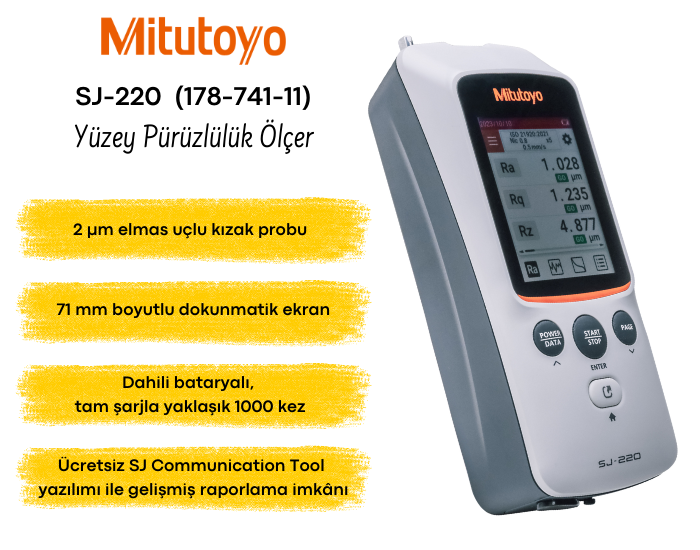

Mitutoyo SJ220 Cihazının Özellikleri

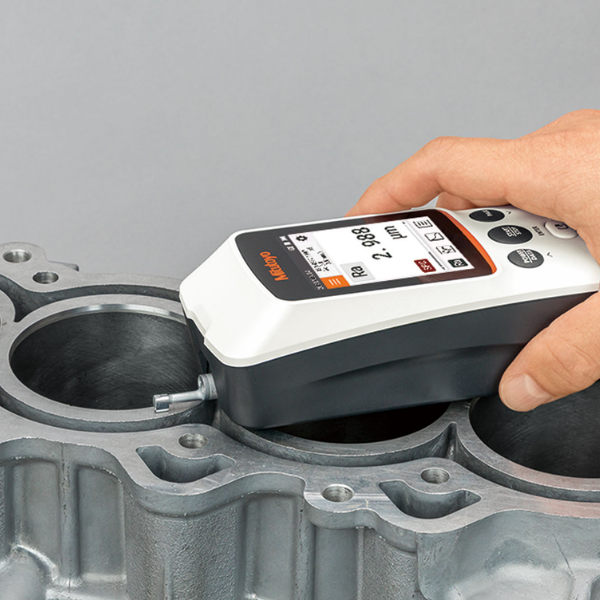

- Kompakt tasarımıyla üretim hattında ve ölçüm odalarında standartlara uygun pürüzlülük ölçümleri için ideal, taşınabilir bir pürüzlülük ölçüm cihazıdır.
- Mitutoyo SJ-220, 2 µm hassasiyetinde elmas uçlu kızak probu sayesinde yüzey pürüzlülük ölçümlerinde yüksek doğruluk ve güvenilirlik sunar.

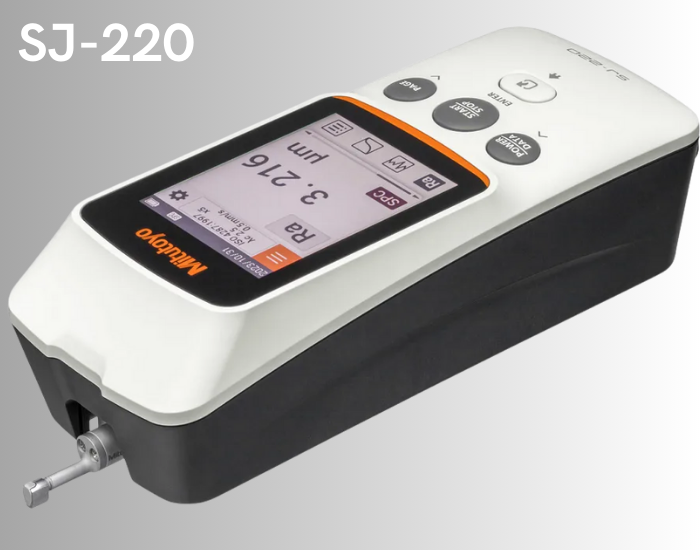

- Dedektör, ölçümden önce yukarı konuma geri çekilerek iş parçasına temas etmeden cihazın güvenli bir şekilde yerleştirilmesi sağlanır. Bu özellik, jig montajı sırasında veya dedektörün görüş alanı dışında bir noktaya konumlandırılması gerektiğinde, dedektörün hasar görmesini önlemeye yardımcı olur.

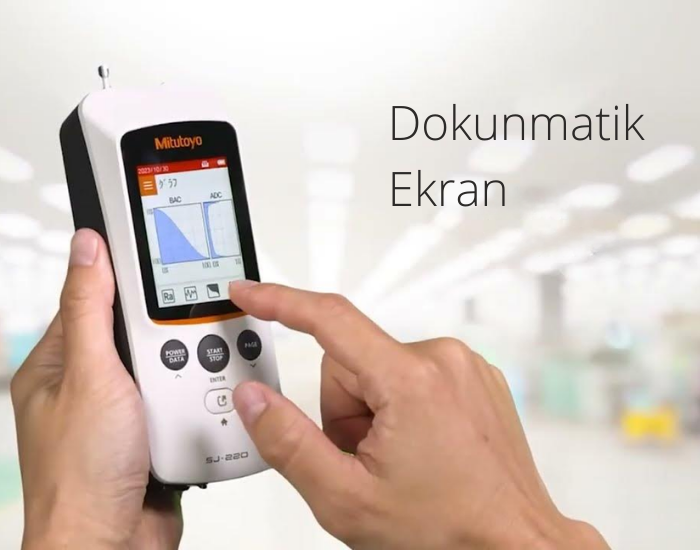

- SJ220 cihazı, dokunmatik ekran ve yeni bir kullanıcı arayüzü ile donatılmıştır. Ekran görüntüsünü değiştirme ve ayarları düzenleme gibi işlemleri parmağınızla kolayca gerçekleştirebilirsiniz. Dokunmatik işlemlere ek olarak, kaydırma ve sürükleme hareketlerini de destekler; bu sayede herkes için ölçüm çalışmaları son derece pratik hale gelir. Ayrıca, PAGE tuşunu basılı tutarak dokunmatik ekran kullanımını devre dışı bırakabilirsiniz.

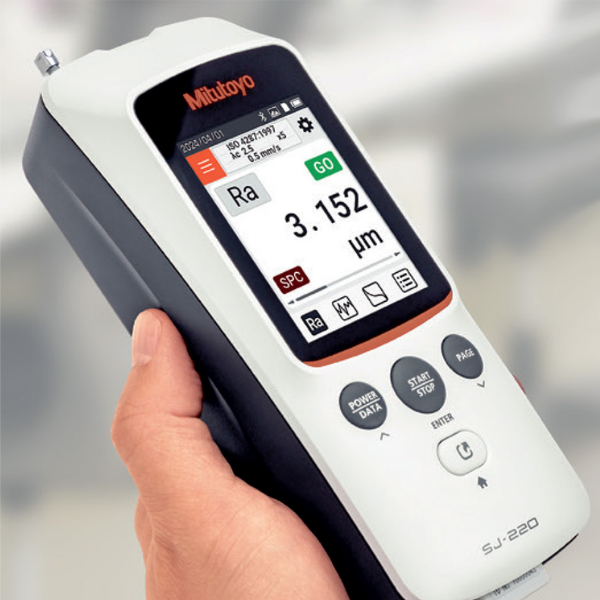

- Ekran boyutu 7.1 cm'e çıkarılarak, tek elde taşınabilecek kompakt cihaz boyutu korunurken yüksek görünürlük elde edilmiştir. Arka aydınlatma özelliği sayesinde loş ortamlarda bile ekran net ve kolay okunabilir. Ayrıca ekran görüntüsü yönünü de değiştirebilirsiniz.
- Eldiven takıyor olsanız ve dokunmatik ekranı kullanamasanız bile, fiziksel tuşlar sayesinde cihazı rahatlıkla çalıştırabilirsiniz. Eklenen Ana Sayfa tuşu ile tek dokunuşla ana ekrana geçebilir, günlük menüyü görüntüleyebilir, kalibrasyon ölçümlerini ve ölçüm koşullarını hızlıca çağırabilirsiniz.
- Dahili bataryası sayesinde elektrik olmayan ortamlar da bile ölçüm yapabilir. Tam şarjla yaklaşık 1000 kez ölçüm yapılabilir.
- Üründe Türkçe menü vardır. Desteklenen dillere bu modelde Tayca, Vietnamca, Endonezyaca ve Malayca'yı da ekleyerek cihazı, 25 dilde kullanılabilen çok dilli bir cihaz haline getirildi. Ana ekrandan diller arasında kolayca geçiş yapabilirsiniz. Ayrıca, ürünle birlikte gelen CD'de 3 dilde (Japonca, İngilizce ve Çince) bir kullanıcı kılavuzu da yer alır.
- SJ-220 ile birlikte, ölçüm koşulları, parametre ayarları, hesaplama sonuçları ve ölçüm verilerini içe aktarmanıza olanak tanıyan ücretsiz bir yazılım sunulmaktadır. Bu yazılım sayesinde PC’nizde kolayca muayene raporları oluşturabilir ve düzenleyebilirsiniz. Ayrıca raporlama için harcamanız gereken zamanı önemli ölçüde azaltarak iş verimliliğinizi artırır.

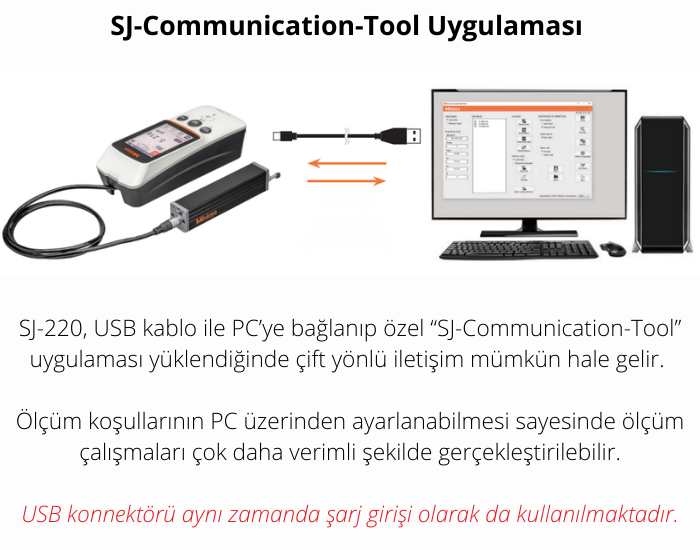

- SJ-220'yi USB kablosuyla bir bilgisayara bağlayıp, özel "SJ-Communication-Tool" uygulamasını yükleyerek çift yönlü bağlantı kurmak mümkündür. Ölçüm koşullarının PC üzerinde ayarlanmasıyla ölçüm işi daha verimli hale getirilebilir. USB bağlantısı aynı zamanda şarj portu olarak da kullanılabilir.
- SJ-220 ile iletişim sağlayan özel andrid telefon uygulaması, iş verimliliğini artırmaya yönelik çeşitli işlevlerle donatılmıştır. Ayrıca terminal üzerinden verileri yönetmek, kontrol raporları oluşturmak ve CSV ile PDF formatlarında dışa aktarmak da mümkündür. Bu özelliği kullanabilmek için Opsiyonel U-WAVE-TIB kablosuz vericiyi satın almanız gereklidir.
Ekran boyutu 7.1 cm'e çıkarılarak, tek elde taşınabilecek kompakt cihaz boyutu korunurken yüksek görünürlük elde edilmiştir. Arka aydınlatma özelliği sayesinde loş ortamlarda bile ekran net ve kolay okunabilir. Ayrıca ekran görüntüsü yönünü de değiştirebilirsiniz.
TEKNİK ÖZELLİKLER
| Dedektör Tipi | Standart tahrik ünitesi tipi |
|---|---|
| Model | SJ-220 (0,75 mN tipi) |
| Ölçüm Aralığı | Travers uzunluğu 17,5 mm |
| Dedektör Aralık 360 μm (-200 μm 'den +160 μm 'a) | |
| Dedektör Aralık/çözünürlük OTOMATİK / Ölçüm aralığına bağlı olarak, 360 μm/3,5 nm, 100 μm/0,9 nm, 25 μm/0,2 nm | |
| Takip Hızı | Ölçüm sırasında: 0,25 mm/s, 0,5 mm/s, 0,75 mm/s, 1 mm/s Geri dönüş sırasında: 1 mm/s |
| Ölçüm Kuvveti | 0,75 mN |
| Ölçüm Ucu Yarıçap | 2 μm |
| Ölçüm Ucu Açı | 60° |
| Kayma Kuvveti | 400 mN'den az |
| Uygun Standartlar | JIS B 0601:1982, JIS B 0601:1994, JIS B 0601:2013, JIS B 0671:2002, JIS B 0631:2000, ISO 4287:1997, ISO 13565:1996, ISO 12085:1996, ISO 21920:2021, ASME B46.1, VDA2006 |
| Değerlendirilen profiller | Birincil profil (P), Pürüzlülük profili (R), DF profili, R-Motif |
| Filtreler | 2CR75 / PC75 / Gauss |
| Kesme uzunluğu | λc 0,08, 0,25, 0,8, 2,5, 8 mm |
| λs *2 2,5/NON, 2,5/NON, 2,5/NON, 8/NON, 8/25/NON (μm) | |
| Örnekleme uzunluğu / kesit uzunluğu | 0.08, 0.25, 0.8, 2.5, 8 mm |
| Örnekleme uzunlukları / kesit uzunlukları sayısı | ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, Rastgele (0,1 ila 16,0 mm / 0,01 mm aralık) |
| LCD Özellikleri | Arka aydınlatmalı 2.8" TFT renkli LCD dokunmatik panel (320×240 nokta) Dokunmatik ekran işlevleri: Dokunma, kaydırma, hızlı kaydırma, uzun basma Arka aydınlatma işlevleri: Arka aydınlatma ayarı (5 seviye), ECO modu (Dokunmatik ekran 10 saniye boyunca kullanılmazsa arka aydınlatma kapanır) |
| Ekran Dilleri | 25 dil (Japonca, İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Portekizce, Korece, Geleneksel Çince, Basitleştirilmiş Çince, Çekçe, Lehçe, Macarca, Türkçe, İsveççe, Flemenkçe, Rusça, Slovence, Romence, Bulgarca, Fince, Tayca, Vietnamca, Endonezyaca ve Malayca) |
| Ölçüm Sonucu | Uygulamaya bağlı olarak hesaplama sonuçlarının sayısı ve görüntüleme yönleri değiştirilebilir. İz gösterimi için bir parametreye ait en son 10 hesaplama sonucu görüntülenebilir. Dikey görüntüleme: 1 adımlı görüntüleme / 3 adımlı görüntüleme / iz görüntüleme Yatay görüntüleme: 1 adımlı görüntüleme / 4 adımlı görüntüleme / iz görüntüleme *Yatay görüntüleme sola-sağa çevrilebilir |
| Yazdırma İşlevi | Opsiyonel RS-232C kablosu ve termal yazıcı kullanılması durumunda ölçüm koşulları, hesaplama sonuçları, her örnekleme uzunluğuna ait hesaplama sonucu, ölçüm profili/ ve BAC/ ADC profilleri yazdırılabilir. (Baskı ölçeği: Yatay: ×1 ila ×1K/AUTO, Dikey: ×10 ila ×100K/AUTO) |
| Harici I/O | USB I/F (Type-C) / Digimatic çıkış / RS-232C I/F / Ayak pedalı I/F / BLE I/F *Digimatic ve RS-232C ve BLE paralel olarak kullanılamaz |
| GO/NG kararı | Maksimum değer / %16 kuralı / Ortalama kuralı (ASME'de yalnızca "Ortalama kuralı" seçilebilir. VDA'da "%16 kuralı" seçilemez) |
| Depolama | • Ekran ünitesinde 10 adet ölçüm koşulu ve 1 adet ölçüm sonucu saklanabilir. • microSD kart (opsiyonel): 500 ölçüm koşulu seti, 10000 ölçüm sonucu seti, 500 görüntü verisi seti, txt dosyası (ölçüm koşulları, ölçüm verileri, değerlendirme profili, BAC, ADC) |
| Kalibrasyon | Ra kalibrasyonu / Ortalama kalibrasyon birden fazla ölçümle (Maks. 5 kez) yapılabilir |
| Yararlı Fonksiyonlar | 1. Veri anahtarı atama fonksiyonu: Digimatic verilerini dışa aktarır, ölçüm verilerini kaydeder, harici bir yazıcıyla yazdırır ve ekran görüntüsü kaydeder/görüntüler. 2. Ölçüm ucu alarm fonksiyonu: Operatöre, toplam ölçüm mesafesinin önceden ayarlanmış eşiği aştığını bildirir. 3. Otomatik kaydetme fonksiyonu: Ölçüm verilerinin ölçümden sonra otomatik olarak kaydedilmesini sağlar. 4. Yeniden hesaplama fonksiyonu (Bu fonksiyon belirli ölçüm koşulları altında kullanılamayabilir, örn. λc). 5. Görüntülenen değerlendirme eğrileri yakınlaştırılıp uzaklaştırılabilir. 6. Fonksiyon kısıtlaması: Bazı fonksiyonlara erişim şifre belirlenerek sınırlandırılabilir. 7. Otomatik zamanlayıcı: Ölçüm başlangıcı belirli bir süre geciktirilebilir. 8. Takvim fonksiyonu: Tarih ve saat ayarlanabilir. 9. Ses kontrol fonksiyonu: Tuş çalışma sesi 5 farklı seviyede ayarlanabilir ve kapatılabilir. 10. Dedektör bağlantısını algılama fonksiyonu. 11. Basılı kopya fonksiyonu (Bitmap verileri yapıştırılabilir). |
| Donanımsal Tuş Özellikleri | [POWER/DATA] tuşu (Güç açma, veri çıkışı. Uzun basıldığında: güç kapatma) [START/STOP] tuşu (Ölçümü başlat ve durdur) [PAGE] tuşu (Sayfa yükleme. Uzun basıldığında: Dokunmatik paneli devre dışı bırakma) [HOME] tuşu (Ana ekrana geri dönme. [Daily menu] ekranını görüntüleme) |
| Güç Tasarrufu Fonksiyonu | Otomatik kapanma fonksiyonu (Bekleme süresi 10 ila 600 saniye arasında isteğe göre ayarlanabilir. AC adaptör kullanıldığında otomatik kapanma işlevi devre dışı kalır) |
| Cihaz Güç Kaynağı | AC adaptör (değiştirilebilir AC pin adaptörlü USB tipi), Giriş voltajı: 100 VAC ila 240 VAC ± %10 (50 Hz / 60 Hz). Çıkış değeri: 5,0 VDC/2,0 A, Dahili batarya (Ni-MH), Desteklenen USB standardı: USB 2.0 (Tam hız), USB şarj standardı: BC1.2. Şu USB portları desteklenmektedir: SDP "SDP (Standard Downstream Port)", CDP "CDP (Charging Downstream Port)", DCP "DCP (Dedicated Charging Port)". |
| Dahili Batarya | Şarj süresi: 4 saate kadar (şarj sırasında çalıştırılabilir) * Yukarıdaki şarj süresi, birlikte verilen AC adaptör kullanıldığında geçerlidir. Bataryanın USB bağlantısıyla PC vb. ile şarj edilmesi durumunda şarj işleminin tamamlanması 4 saatten fazla sürebilir. Ölçüm sayısı: Yaklaşık 1000 kez (tam şarjla ve ölçüm koşullarına bağlı olarak) Şarj sıcaklığı: 5 °C ila 40 °C * Ortam sıcaklığı çok yüksekse batarya yeterli şekilde şarj olmayabilir. |
| Boyut | Gösterge birimi : 164,7×67,1×51,9 mm |
| Sürücü ünitesi : 115×23×26 mm | |
| Ağırlık | 330 gr (Ekran ünitesi), 180 gr (Tahrik ünitesi), 7,8 gr (Dedektör) |
| Kutu İçeriği | 12AAY583: El Çantası 12BAA303: Bağlantı Kablosu 12BAS450: AC Adaptör 12BAS451: USB2.0 Kablo 178-601-1: Pürüzlülük Numunesi (mm) / (178-602-1: inç/mm) 12BAK700: Kalibrasyon Tablası 12BAS476: Dahili Pil Anahtarını Çalıştırma Aracı Manuel Belgeler Garanti |
